خرابی پاور گرین Gp450a

[jahani]

سلام دوستان

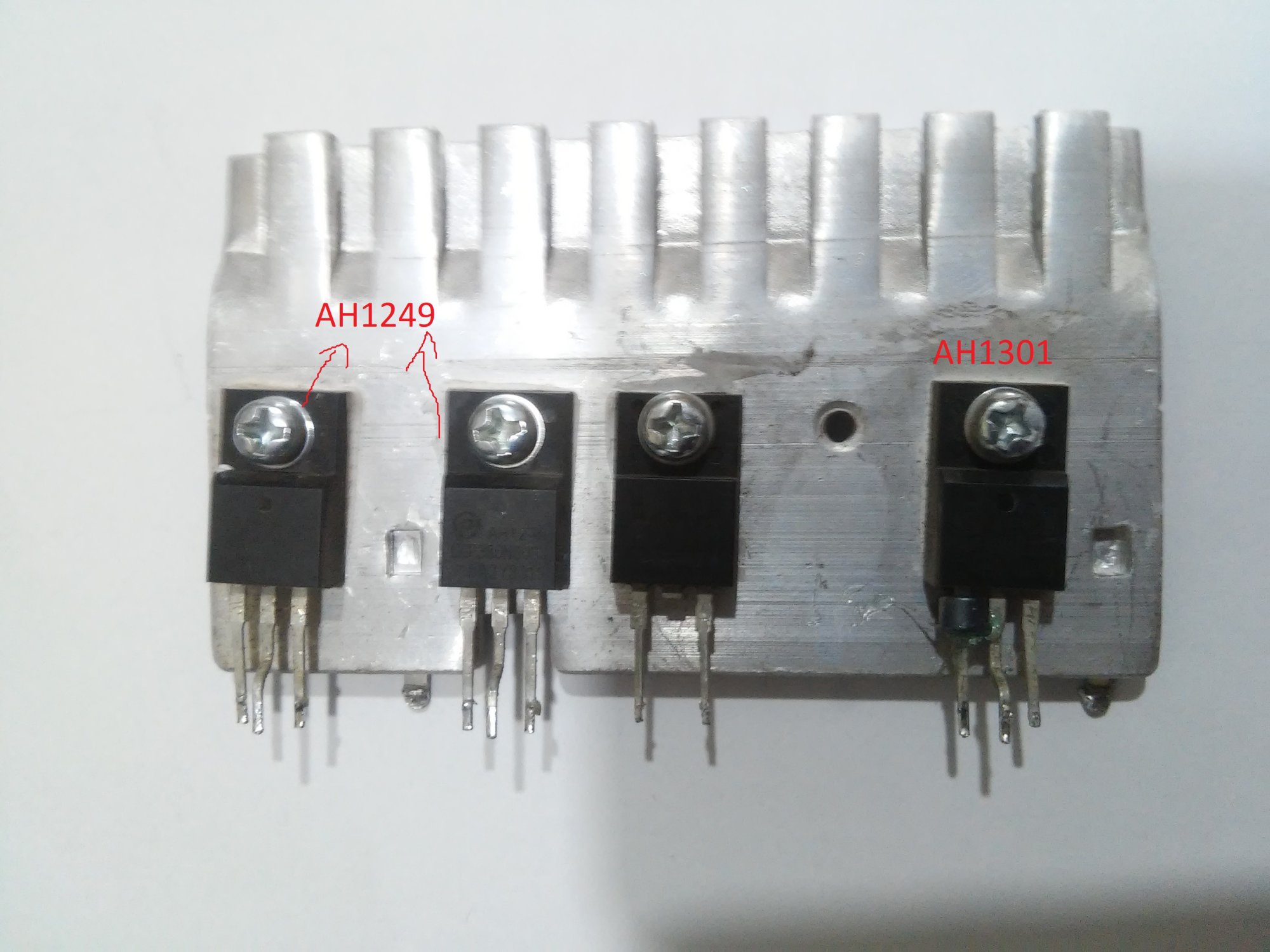

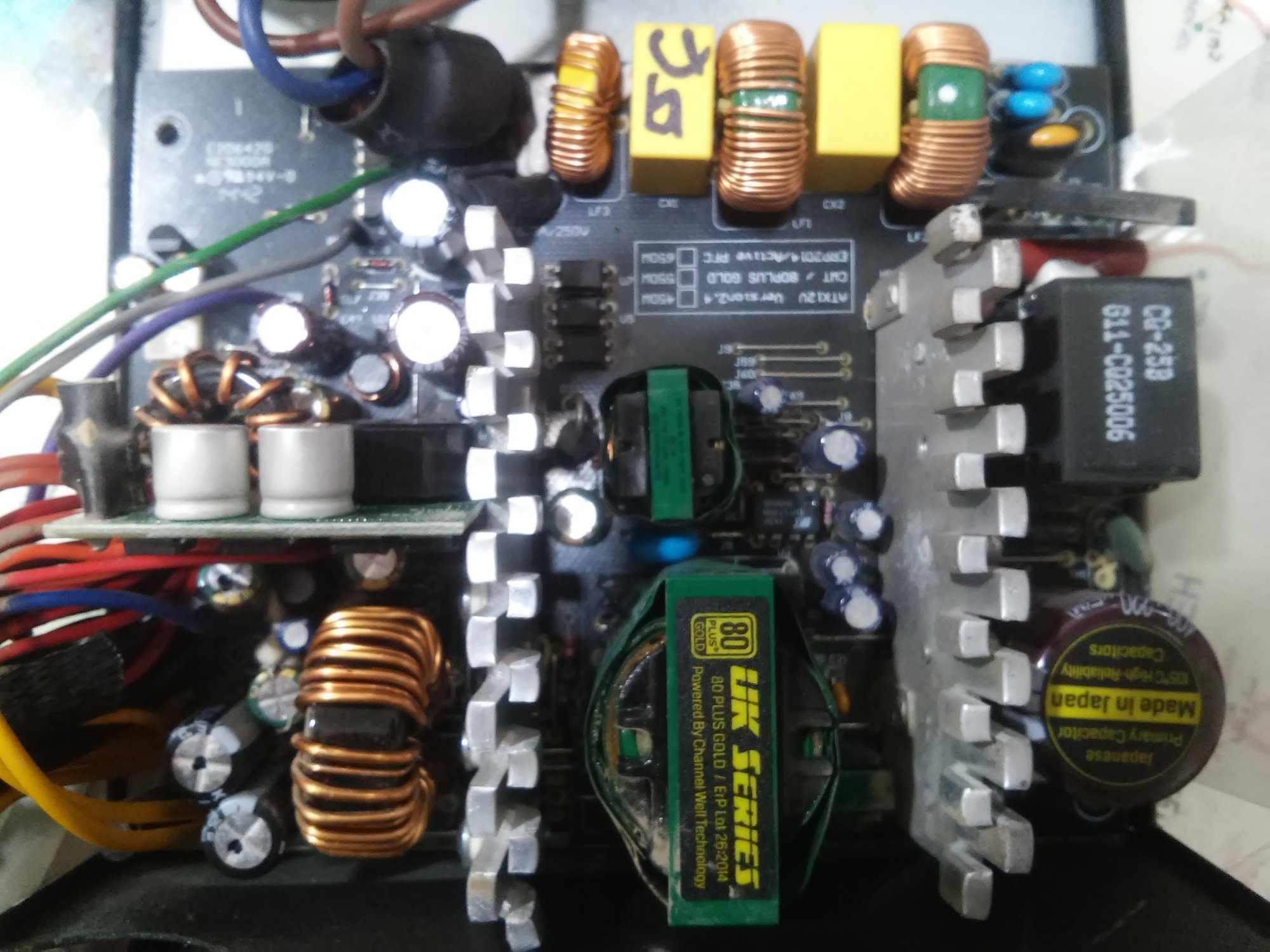

دو عدد پاور گرین 450a به دستم رسیده هر دوتا یک عیب دارن . روشن نمی شوند و فیوز سوخته روی هیت سینک اول دو تا قطعه هست که من نشناختم و تو اینترنت هم اطلاعاتی راجب شون پیدا نکردم.
قطعه اول سمت راست AH1301 پایه سمت راست با وسطی اتصال کوتاه نشون میده

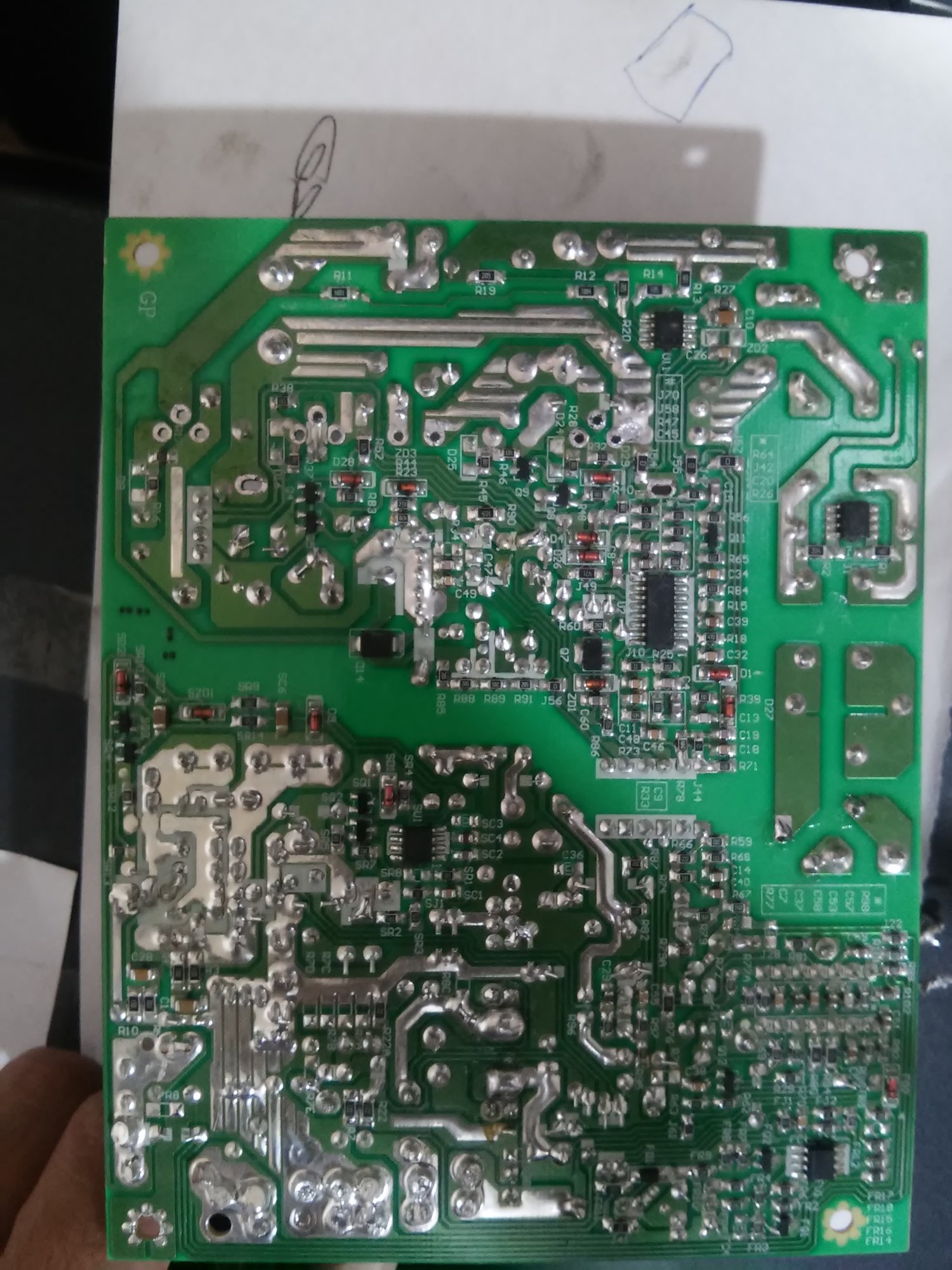

البته با خارج کردن هیت سینگ از برد اتصال کوتاه برد رفع شده.
در صورت امکان بفرمایید این قطعات چی هستند و از کجا میتونم تهیه کنم و یا جایگزینی براشون هست یا نه



[electronium]

قطعات رو تست کن اگه سالمه و پایه سوراخ قطعات روی pcb اتصال کوتاهه دیود سینگال (قرمز) و زنر رو اول چک کن شورت نباشند
بعدش برو سراغ آیسی کنترلر و pfc دیتاشیت آیسی رو در بیار و پایه آیسی رو با توجه به بلوک دیاگرام آیسی چک کن تا شورتی حداقل در پایه ها آیسی ها نداشته باشی



[jahani]

عرض کردم که اون قطعه ah1301پایه وسطی و سمت راست اتصال کوتاه نشون می ده
توی اینترنت هیچ هطلاعاتی راجبش نیست



[HS13&86]

عرض کردم که اون قطعه ah1301پایه وسطی و سمت راست اتصال کوتاه نشون می ده
توی اینترنت هیچ هطلاعاتی راجبش نیست

درود،
اگر پایه وسطی و کناری اتصال کوتاه هستن سوخته.
بنظر میرسه شماره های قطعات رو اشتباه خوندید و به نظر چیزی در مایه های 380N60 روی ماسفت ها نوشته شده.



[jahani]

روی قطعه این نوشته ها وجود دارد AH1301 و SGF380N60Sj



[HS13&86]

روی قطعه این نوشته ها وجود دارد AH1301 و SGF380N60Sj

درود،
خب همانطور که حدس میزدم شماره واقعی قطعه 380N60 هست که یک ماسفت
10 آمپر 600 ولتی می‌باشد.



[electronium]

..ah1301 معادلش رو بزن به اینترنت شاید قطعه ای پیدا کردی و اینکه شانش بیاری آیسی کنترلر pwm نسوخته باشه



[jahani]

به جای قطعه سمت راست به شماره SGF380N60Sj قطعه 20n60 رو قرار دادم که پاور با لامپ تست روشن شد و همه چیز ظاهرا خوب بود. با تستر کاملا ولتاژها ثابت بودن. همین که با برق شهر تست کردم همون ماسفت ترکید و الان روی سیم سبز ولتاژ 1 و خورده ای رو دارم و سیم بنفش 5 ولت.
ولتاژ سیم سبز از کجا تامین میشه؟ راهنمایی کنید ممنون می شم



[electronium]

پاور با لامپ تست روشن شد و همه چیز ظاهرا خوب بود. با تستر کاملا ولتاژها ثابت بودن. همین که با برق شهر تست کردم همون ماسفت ترکید

دقیقاً در این لحظه آرامش قبل طوفان لامپ تست وضعیتش چی بود؟
چشمکزن ؟
کم نور؟
پر نور؟
خاموش؟
لحظه ای روشن بعد خاموش؟



[jahani]

کاملا طبیعی بود اول پر نور روشن شد و بعد خاموش شد تستر هم همه ولتاژ ها رو ثابت نشون می داد. چندین بار روشن و خاموش کردم هیچ ایرادی نداشت تا اینکه می خواستم ببندمش به برق شهر وصل کردم و ........... انفجار
