این IC برای مدار شارژر باطری می باشد (مدلش اینه bq 24745) . فکر نکنم ربطی به مدار رم ها داشته باشه و مشکلات خازن های این مدار شاید یک مشکل قدیمی باشه روی لپ تاپ. ولی من تا جایی که تونستم طبق شماتیک مادربرد و تا اندازه ای از روی دیتاشیت این ای سی یک سری ولتاژ ها رو چک کردم دیدم که ولتاژ ۱۹.۵ و ۲.۶ و ۵.۵ . ۳.۵ رو روی پایه های مختلفش داره اما نمی دونم باید داشته باشه یا نه البته فکر کنم طبق دیتاشیت (البته تا جایی که دستگیرم شد ) روی پورت ۲۲و ۲ باید ولتاژ های ۱۹.۵ و ۲.۴ رو داشته باشه البته خیلی مطمئن نیستم.
لطقاْ شما تایید می فرماید وجود این ولتاژ ها رو ؟ یا نه؟
تشکر از وقتی که می زارید و راهنمایی هایی که می کنید.

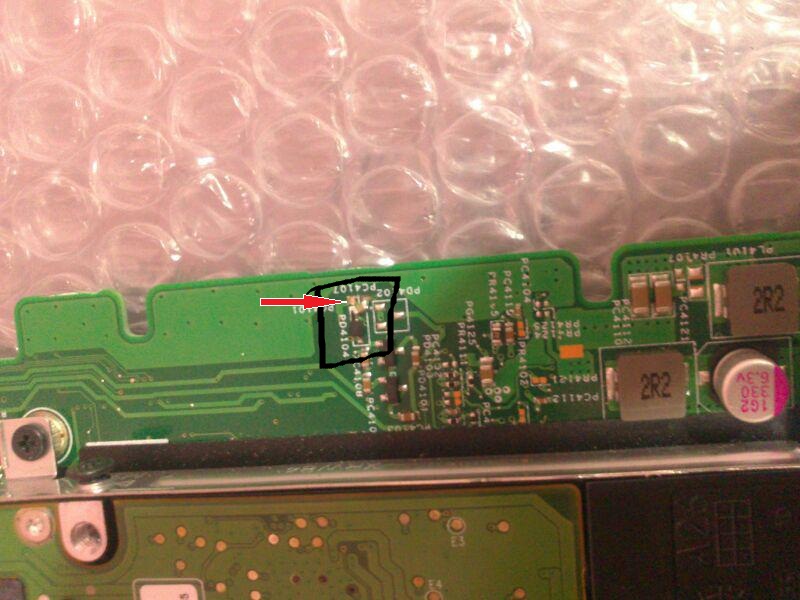

به طور اتفاقی در مدار خازنی رو دیدم که اتصال یک پایه آن قطع شده بود و به یک تزانزیستور کناریش متصل شده بود فکر کردم شاید به خاطر این اتصالی بوده باشه که شارژر خاموش می شه اون رو از مدار خارج کردم ولی مشکل بازم وجود داشت این هم تصویر خازن مشکل دار. مشاهده فایل‌پیوست 135478
سلام دوست عزیز،
اون قطعه ای که خازن smd کنده شده و بهش متصل شده دیود هست نه ترانزیستور،علت این کنده شدن smd چی بوده؟ لپ تاپ توسط همکار دیگه ای روش کار نشده؟ بدون شارژر و فقط با باطری روشن میشه؟ در حالت خاموش باطری شارژ میشه؟ برای تست اتصال کوتاه بودن بهتره با تست بیزر اینکارو انجام ندید ، بوق زدن در تست بیزر الزاما به معنای اتصال کوتاه نیست، با تست دیود اینکار رو انجام بدید و فقط عدد صفر مطلق ،یعنی 0.000 به معنای اتصال کوتاه است، بورد رو به دقت نگاه کنید،مدار تغذیه سی پی یو (بدون وجود سی پی یو در سوکت)،رم و همینطور آی او رو چک کنید.
موفق باشید
لپ تاپ تعمیر نشده طبق گفته صاحب لپ تاپ بقیه موارد رو باید چک کنم
دیشب داشتم چک می کردم وقتی شارژر و وصل می کنم متوجه شدم بعد از مدتی کوتاه کمتر از 30 ثانیه یک IC خیلی داغ می کنه . توی شماتیک که نگاه کردم دیدم اون خازن مشکل دار مربوط به صفحه ایی است که این IC در آن قرار دارد. آیا با اتصال مجدد خازن توی مدار ممکنه مشکل رفع بشه؟ این هم تصویر IC
لپ تاپ تعمیر نشده طبق گفته صاحب لپ تاپ بقیه موارد رو باید چک کنم
دیشب داشتم چک می کردم وقتی شارژر و وصل می کنم متوجه شدم بعد از مدتی کوتاه کمتر از 30 ثانیه یک IC خیلی داغ می کنه . توی شماتیک که نگاه کردم دیدم اون خازن مشکل دار ظاهراً مربوط به صفحه ایی است که این IC در آن قرار دارد. آیا با اتصال مجدد خازن توی مدار ممکنه مشکل رفع بشه؟ این هم تصویر IC مشاهده فایل‌پیوست 135520
لپ تاپ تعمیر نشده طبق گفته صاحب لپ تاپ بقیه موارد رو باید چک کنم

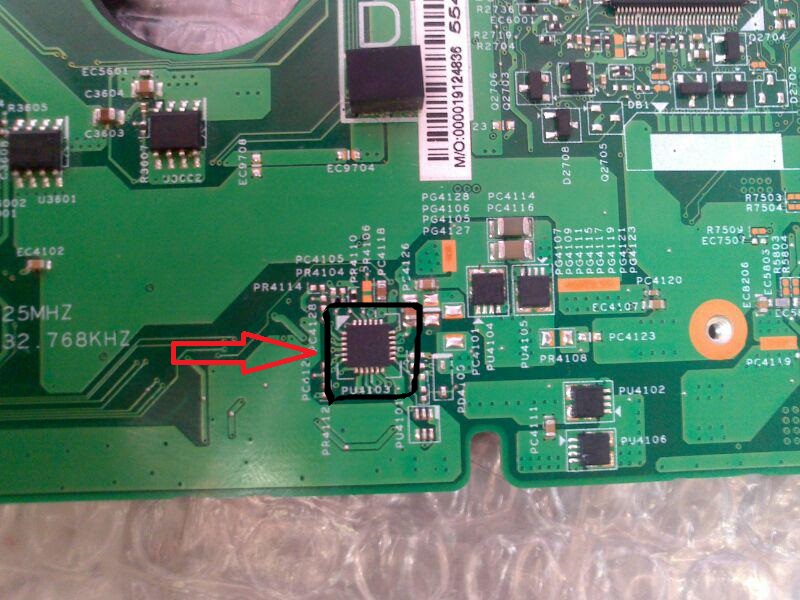

دیشب داشتم چک می کردم وقتی شارژر و وصل می کنم متوجه شدم بعد از مدتی کوتاه کمتر از 30 ثانیه یک IC خیلی داغ می کنه . توی شماتیک که نگاه کردم دیدم اون خازن مشکل دار مربوط به صفحه ایی است که این IC در آن قرار دارد. آیا با اتصال مجدد خازن توی مدار ممکنه مشکل رفع بشه؟ این هم تصویر IC مشاهده فایل‌پیوست 135519
سلام دوست عزیز،
این آی سی وظیفه ساختن 3.3 و 5 ولت رو داره، احتمالا همین جریان کشیدن و داغ شدن باعث ذوب شدن قلع اون خازن SMD و جدا شدنش شده باشه،
شما فت های pu4102 , pu 4104 , pu4105 , pu4106 رو خارج از مدار تست کنید ببینید سالم هستن؟ (همین چهار تا فت کنار آی سی که تو تصویر ارسالی خودتون مشخص هستند)
وضعیت اتصال کوتاه بودن با گراند پایه های روی بورد همین فت ها رو هم بررسی بفرمایید
موفق باشید
اتصال کوتاه بودن با گراند رو برسی کردم دوتا از ماسفت ها (Pu4101, Pu4102)هیچ کدام از پایه هاش با گراند اتصال نداشت.
چند تا سوال؟
۱- این وضعیت چه معنی می ده؟
۲- چطور این ماسفت ها رو بیرون مدار باید چک کنم؟ تا حالا این کار رو انجام ندادم؟
اتصال کوتاه بودن با گراند رو برسی کردم دوتا از ماسفت ها (Pu4101, Pu4102)هیچ کدام از پایه هاش با گراند اتصال نداشت.
چند تا سوال؟
۱- این وضعیت چه معنی می ده؟
۲- چطور این ماسفت ها رو بیرون مدار باید چک کنم؟ تا حالا این کار رو انجام ندادم؟
من اطلاعی در زمینه لپ تاپ ندارم اما فکر میکنم که با هیتر ماسفت هارو باید از مدار بردارید و مانند ماسفت های معمولی تست کنید.
هرکدام نشتی یا خراب بودند رو تعویض کنید.:28000000:
من اطلاعی در زمینه لپ تاپ ندارم اما فکر میکنم که با هیتر ماسفت هارو باید از مدار بردارید و مانند ماسفت های معمولی تست کنید.
هرکدام نشتی یا خراب بودند رو تعویض کنید.:28000000:

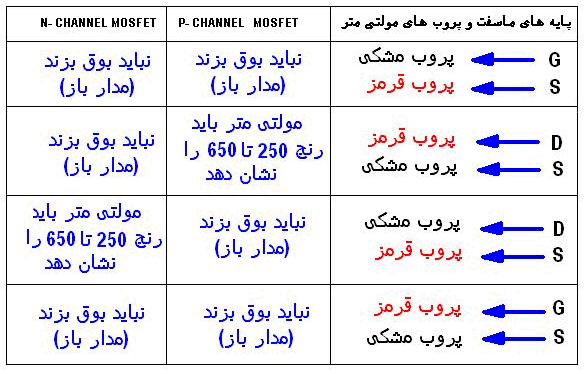

باتوجه به شماره قطعه یا همون ماسفتی که در اوردید از روی برد دیتاشیت آن قطعه رو از اینترنت پیدا کنید و پایه های گیت و سورس و درین آن را پیدا کنید و متابق شکل
برای تست ماسفت عمل کنید:90000000:
سلام دوست عزیز .
آیا شما بایوس را پروگرام نمودید ؟
اگر این کار را انجام نداده اید ابتدا بایوس را پروگرام نموده و از ولتاژ صحیح باطری بک آپ مطمئن شوید .
هدف از تست ماسفتها بیرون از مدار این است که از داشتن نشتی یا اتصال آنها اطمینان حاصل نماییم .
شما زمانی که قطعات روی برد هستند از سلفهای خط 3.3 و 5 ولت تست شورتی بگیرید و ماسفتها را حتما بیرون از مدار تست نمایید و زمانی که دستگاه خاموش است ببینید ولتاژها برقرار هستند یا خیر.
منتظر پاسخ شما هستم .
موفق باشید .
