خازن های بزرگ مدار اگه منظورتون هست که 308v برق داشتن
درسته
من خازن صافی ۵۰ ولت ۲۲۰ میکرو رو فکر کردم منظورتون هست.
کدوم خازن؟ خروجی تغذیه که ۲ تا خازن کنار هم هستند؟
اگر اینطور باشه که من متوجه شدم ولتاژ یک خازن 15 ولت و دیگری 24 ولت باید باشه!
ضمنا یکی دیگه از دوستان این مدل سالمش رو داشت امانت گرفتم برو کنترلش رو گذاشتم رو دستگاه دوستم، هیچ ایرادی نداشت
منظورت اینه که برد شما بدون عیب کار کرد؟ هنوز دستگاه دوستتان پیش شماست؟
برای اعمال تغذیه خارجی
چه کارهایی باید روی دستگاه انجام بدم،
چه چیزایی رو از مدار خارج کنم؟؟؟
[hide]

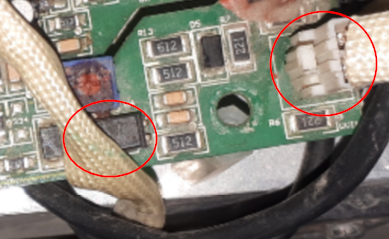

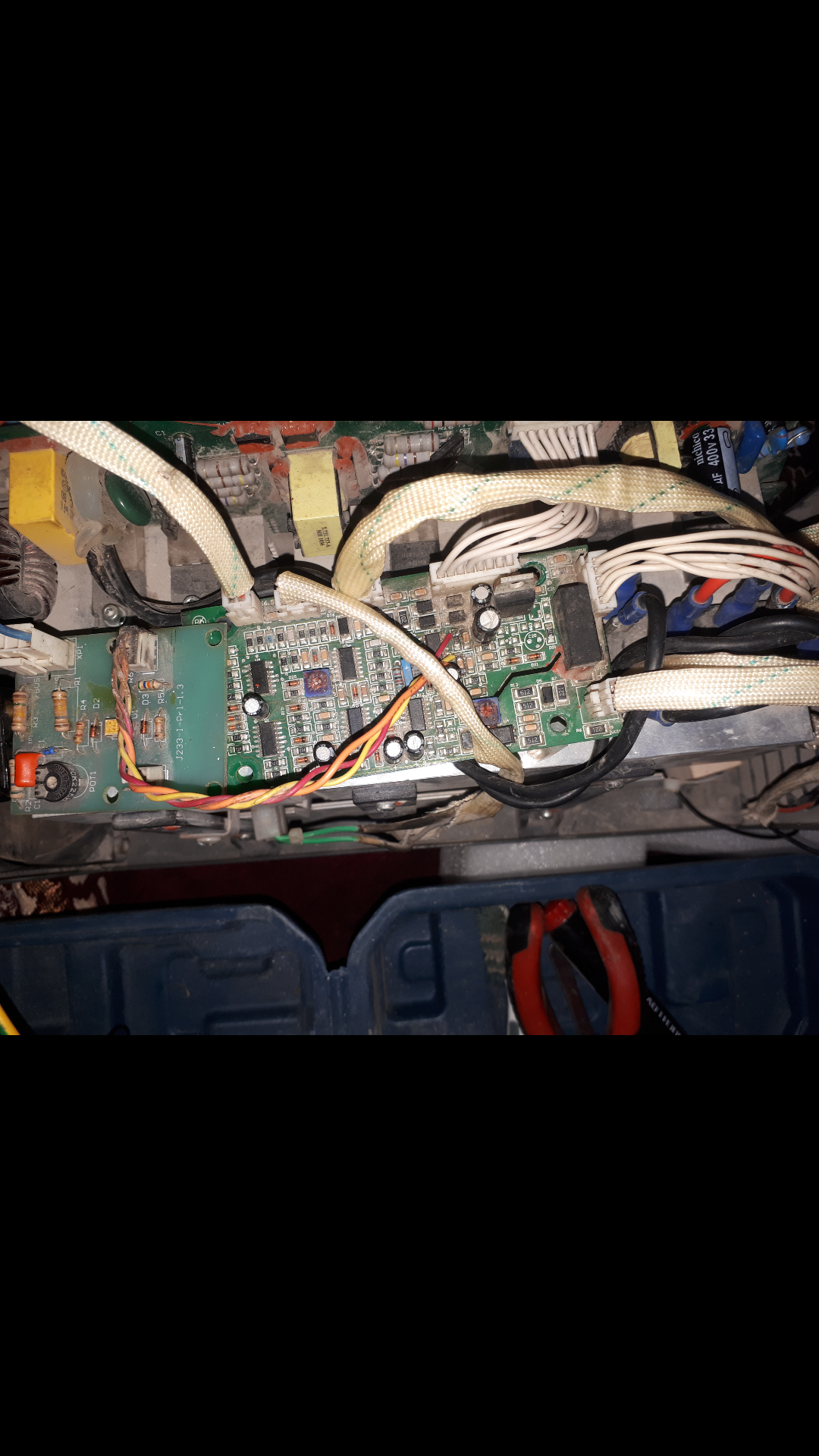

ابتدا باید منبع تغذیه رو از مدار خارج کنید که در تصویر مشخص کردم جمپر مورد یک را اگر قطع کنید فکر میکنم برق ورودی تغذیه مدار قطع شود.
یا آگر مسیر مورد یک مربوط به تغذیه ستگاه نبود دیود های مورد 2 را از مدار خارج کنید.
مورد سوم هم مربوط خازن ها است که یکی باید ولتاژ 24 ولت مستق و خازن دیگر 15 ولت مستق اعمال کنید.
(به دلیل اینکه در شهر ما نمایندگی گام فعالیت داره دستگاه گام زیاد برام نمیاد به همین دلیل دقیقا حضور ذهن ندارم)
برای پیدا کردن ولتاژ 24 ولت مسیر مثبت فن را دنبال کنید ببینید به کدام پین و سپس به کدام خازن متصل است و ولتاژ ۱۵ ولت هم مشخص میشود.

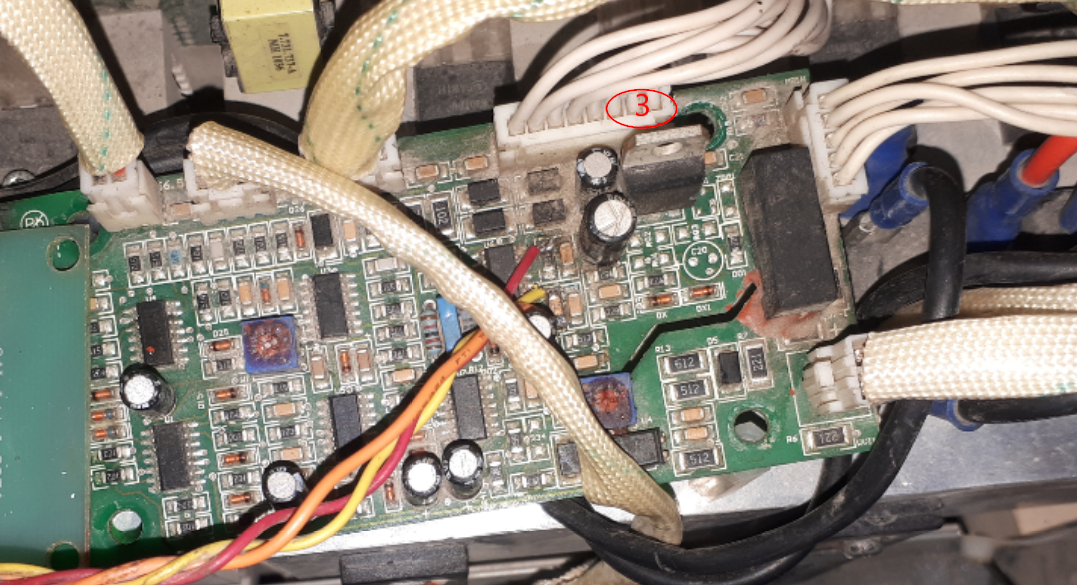

در خصوص عکس زیر هم ۳ پین اول مربوط به تغذیه است.
بعد از خارج کردن برق تغذیه از مدار ولتاژ 24 و 15 را اعمال کنید و دستگاه را به برق بزنید ولتاژ هارا اعلام کنید.
اگر ولتاژ های خروجی تغذیه را که اعلام فرمودید حقیقی باشد مدار تغذیه شما مشکل دارد.
[/hide]
پیام خصوصی هم خالی کردم.
