مشکل: جوش نزدن روشن شدن چراغ قرمز 0.C و سبز پاور دستگاه اینورتر جوش مدل ZX7-200

[غزال]

من هم یک موتور جوش اینور تر دارم که مشکل روشن شده چراغ c.oهستش

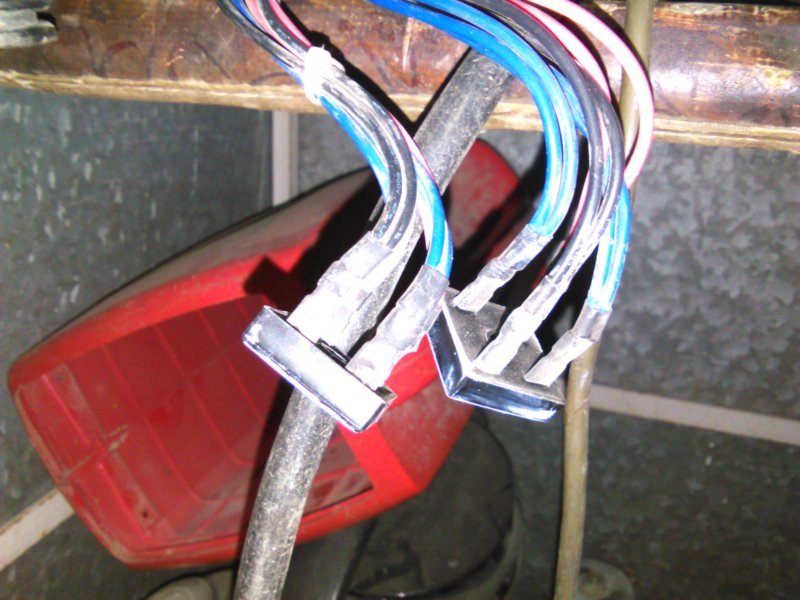

سیم 6 تایی که به خازنها وصله (3تا قرمز 3تا مشکی) ولتاژ داره ولی وقتی از تو مدار خارج می کنی چراغ c.oروی برد بالا و روی جلوی دستگاه خاموش میشه

درود

با تصاویر و گزارش کاملی در تاپیک مجزا مطرح کن

سپاس



[rapboys22]

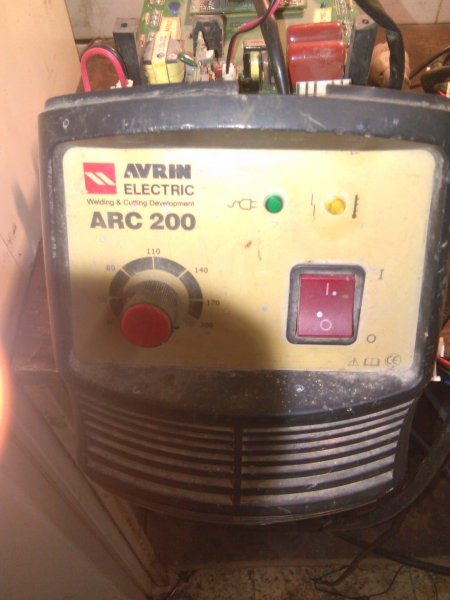

این مدل انورتر هستش



[rapboys22]

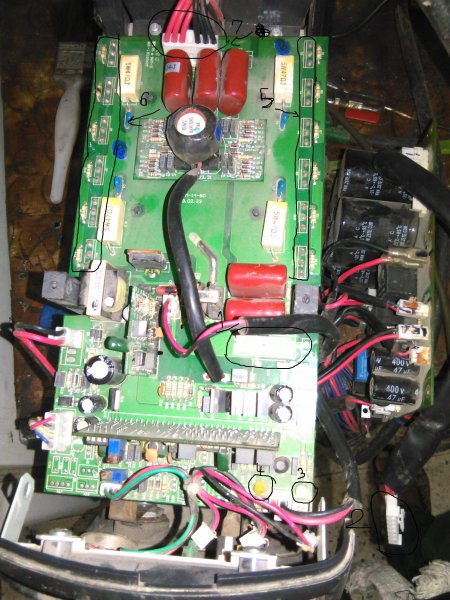

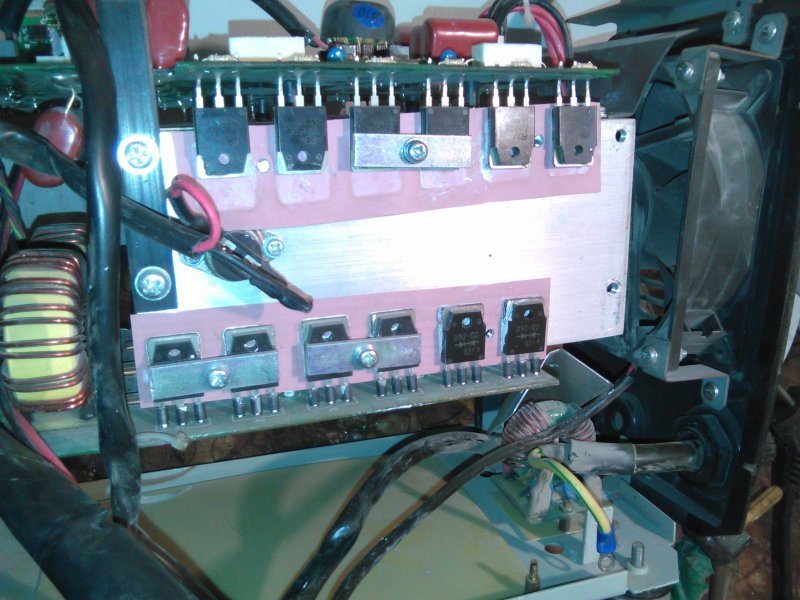

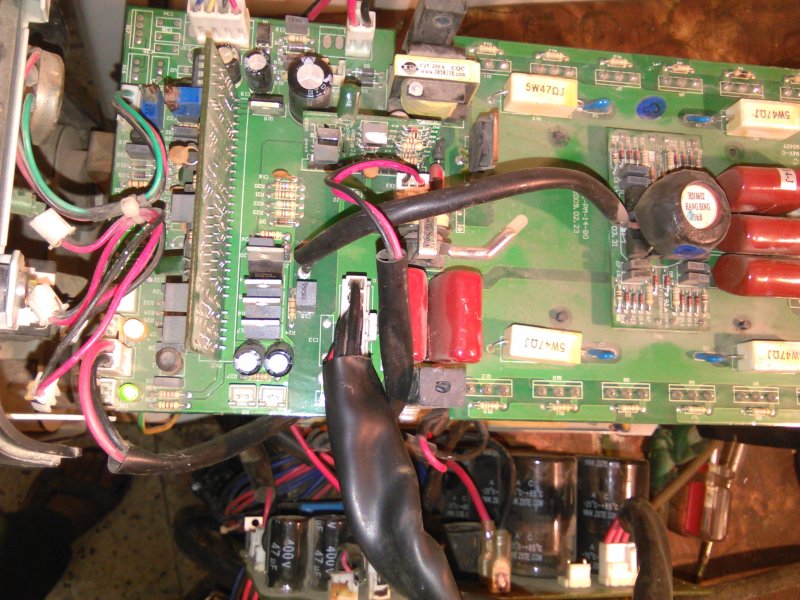

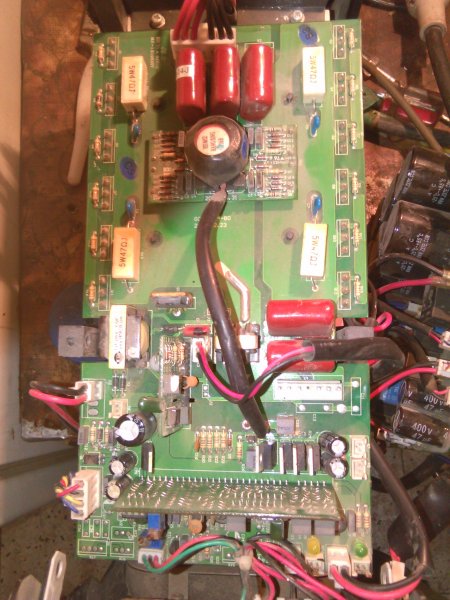

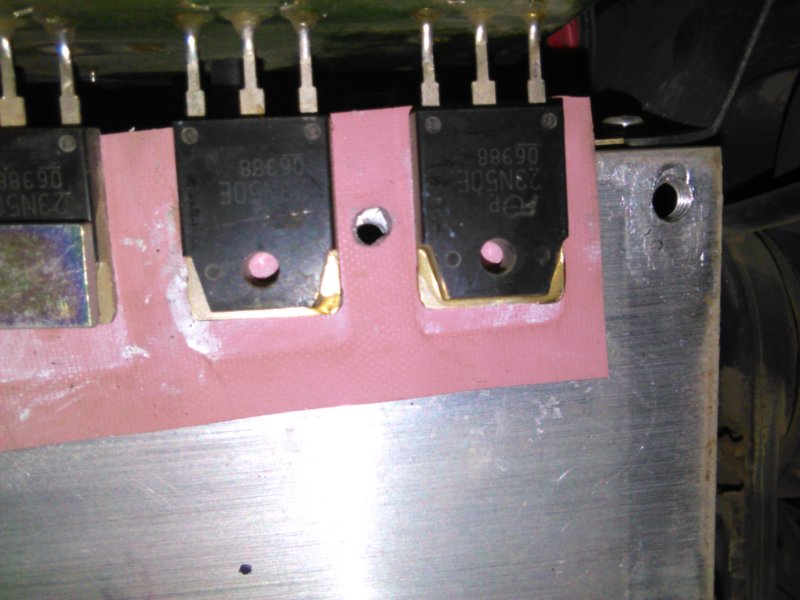

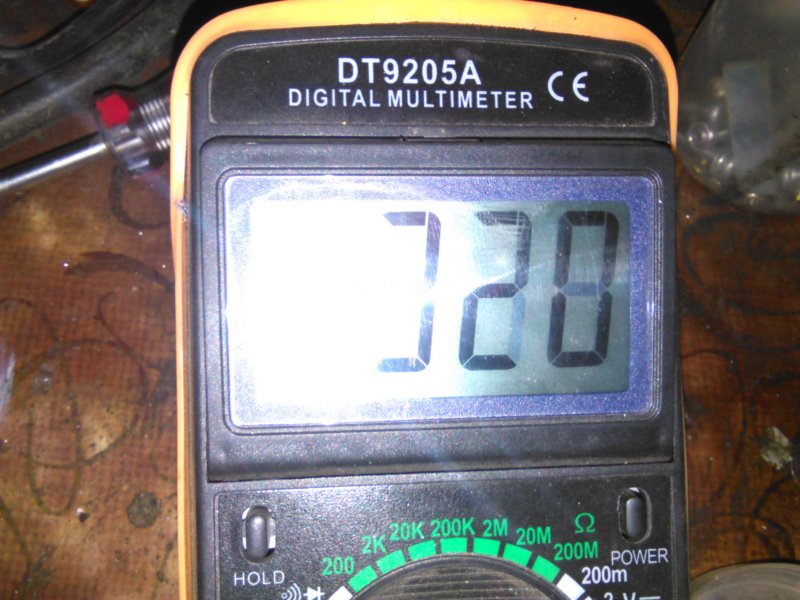

وقتی فیش بر پایین که قطع می کنی چراغ c.oخاموش میشهتواین عکس فیش شماره2 در عکس از تو مدار خارج کردم چراغ c.o شماره 4 در عکس خاموشه ولتاژ این فیش 320 ولته وقتی وصله چراغ رشن میشه وقتی فیش شماره 2 وصله ماسفت های که تو عکس شماره 5 هستش پایه وست 319 ولت نشون میدهولی ماسفت های که شماره 6 هستش ولتاژی نداره (0ولتاژ) فیش شماره 7 کخروجی برد بالا به برد میانی هستش ولاتاژی نداره اینم چند عکس از قسمتهای مختلف اینورتر



[darabi81]

سلام

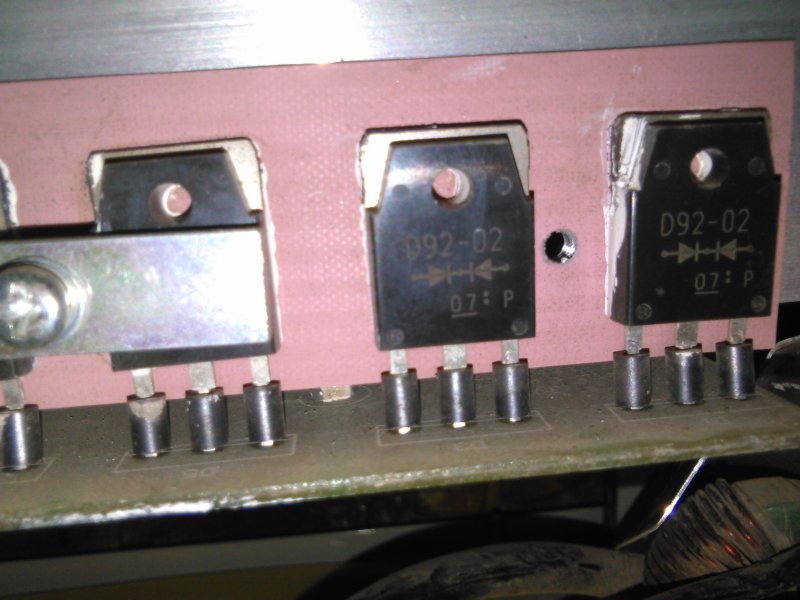

نیازی نیست دستگاه را این حد اوراق کنی. اگر با جدا کردن فیش ارتباطی بین برد بالا و برد وسط چراغ زرد رنگ خاموش می شود پس ایراد یا در اتصالی کردن پل های مسی برد وسط به هیت سینگ ها یا در معیوب بودن دیود های دوسویه خروجی و یا معیوب شدن یکی از سه عدد ترانس جوش میباشد. بررسی کن و جواب را گزارش کن



[farhadAsgar]

سلام
دوست من به گفته استاد گرانقدر استاد غزال ،شما لطف كنيد با گزارشي كامل و عكس از مدار بگذاريد.
ضمأ اون سوكت ٦سيم را جدا ميكنيد ولتاژ وجود نداره كه چراغ زرد يا سبز روشن بشه .
سپاس



[rapboys22]

سلام .( میشه توضیح بیشتر بدین)پل های مسی برد وسط به هیت سینگ ها یا در معیوب بودن دیود های دوسویه خروجی و یا معیوب شدن یکی از سه عدد ترانس جوش میباشد

این ایرادهایی که گفتین اگه میشه تو عکسای خودم نشون بدین که تو کدوم یکی از بردهاست
​



[darabi81]

سلام .( میشه توضیح بیشتر بدین)پل های مسی برد وسط به هیت سینگ ها یا در معیوب بودن دیود های دوسویه خروجی و یا معیوب شدن یکی از سه عدد ترانس جوش میباشد

این ایرادهایی که گفتین اگه میشه تو عکسای خودم نشون بدین که تو کدوم یکی از بردهاست
​

سلام
همه مواردی که گفتم مربوط به برد طبقه وسط میباشد. همان بردی که به خروجی های جا انبر و اتصال منتهی می شود



[rapboys22]

سلام . برد وسط مگه نباید ولتاژ داشته باشه .خروجی برد بالا که وصل میشه به برد وسط ولتاژ نداره. خروجی شماره 7



[darabi81]

سلام . برد وسط مگه نباید ولتاژ داشته باشه .خروجی برد بالا که وصل میشه به برد وسط ولتاژ نداره. خروجی شماره 7مشاهده فایل‌پیوست 109392

سلام وقت بخیر
در صورتی که ایرادی در برد وسط وجود داشته باشد که منجر به جریان کشی دستگاه گردد بلافاصله دستگاه پروتکت می کند و خروجی های دستگاه صفر میشود. و همچنین ولتاژ آن سوکتی راکه مشخص کردی را نمی شود با ولت متر معمولی اندازه گیری کرد زیرا فرکانس حدود ۱۰۰ کیلو دارد 'در صورتی که ولت مترهای معمولی تا فرکانس۴۰۰ هرتز را اندازه گیری می کنند. در هر صورت با صفر بودن ولتاژ خروجی انبر ها و روشن بودن چراغ زرد مشخص است که دستگاه پروتکت کرده است و اینکه با جدا کردن سوکت بین دو برد و راه انداززی مجدد دستگاه چراغ زرد خاموش میشود' نشان می دهد که ایراد در برد وسط است که تعمیرات آن به ترتیبی که گفتم به سادگی انجام می پذیرد.
