سلام یه مورد دیروز داشتم 5526 و عوض کردم روشن شد ولی تصویر نداشت بعد متوجه شدم قسمت اینورتر بک لایت ایسیش سوخته که با تعویض مشکل حل شد امیدوارم مفید باشه
سلام

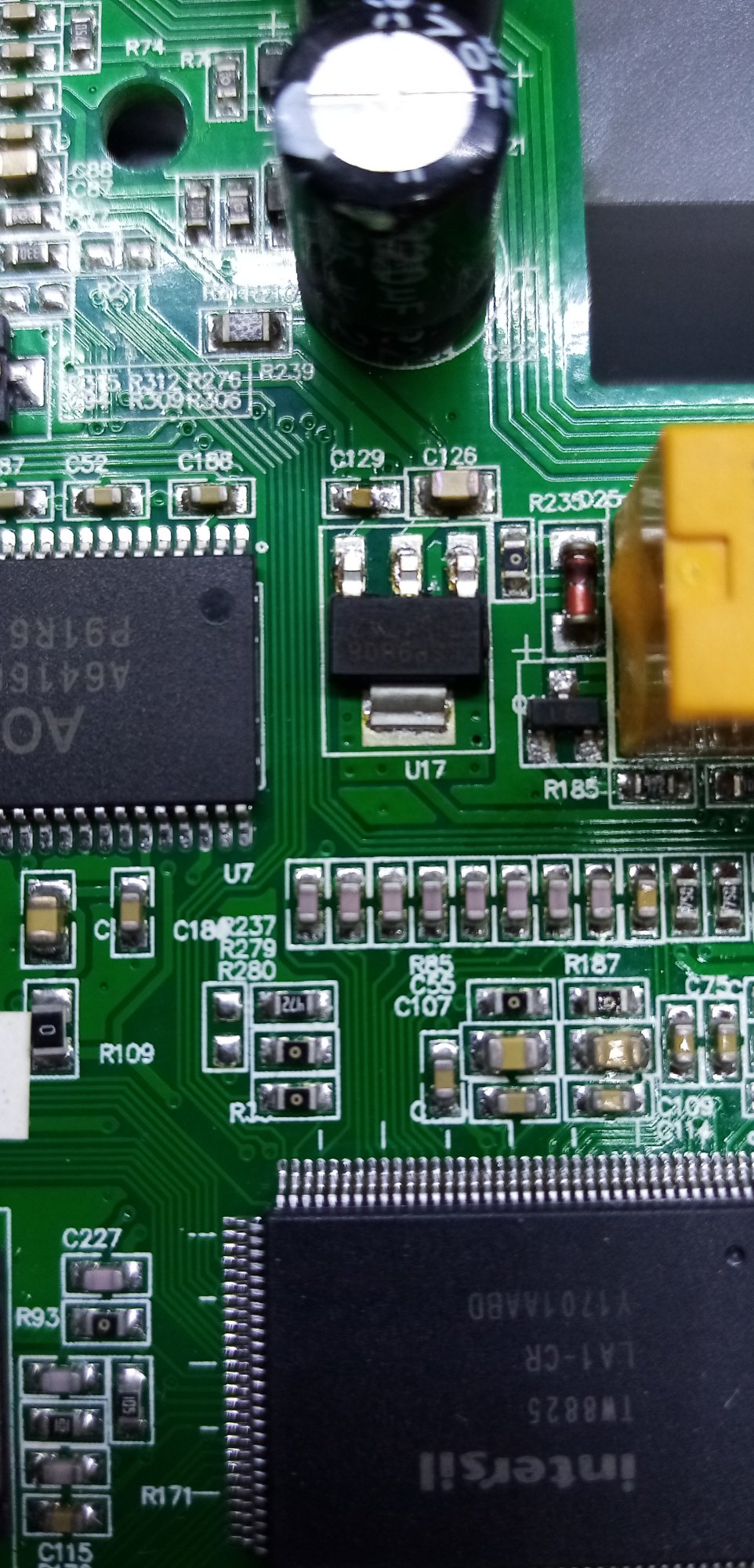

محدوده u17 و c129 اتصالی ندارم همچنین ای سی بکلایت رو هم خارج کردم از مدار ولی دیودهای m4 همچنان داغ میشوند.
رگلاتور u17رو از مدار خارج کردم چراغ قرمز چشمک زن و تک بوق خاموش شد و دیودها داغ نشدند رگلاتور رو عوض کردم باز دیودها داغ شدن کلافم کرده
درود . بهترین روش برای پیداکردن اتصال کوتاه .بوبین l1مربوط به رگولاتور 5ولت .lsp5526 رو از مدار خارج کن بعد بدون اینکه ایفون به برق وصل باشه با منبع تغذیه 5ولت به پایه خرو جی بوبین وصل کن اگر ای سی رو هم خارج کنی بهتره ببین چقدر جریان میکشه و کدام قطعه داغ میکنه .
