تعمیر و سرویس منابع تغذیه آزمایشگاهی

[nsahzabi]

ضمن سلام وخسته نباشيد .آقامهدي من سربندي سيمها رو طبق تصاوير وصل كردم .قطعات سوخته روهم تهيه ونصب نمودم ولي همچنان ناكام مونده ام .چونكه ولتاژ خروجي بين 38ولت الي 46 ولت تغير ميكنه يعني مينيمم ولتاژ 38 ولته وبا ولوم هم تا 46 بالا ميره . ولي كمتر از 38 نميشه . قطعات روي برد روتست كردم .دوتا IC رو هم عوض كردم ولي همون حالته .حتي دوباره ترانزيستورها رو از مدار جدا كردم ولي در كمال تعجب بازم در خروجي ولتاژ دارم (38...46) ضمن اينكه برد مربوط به آمپرمتر و ولتمر رو هم كلا از مدار جدا كردم ولي بازم نتيجه اي نگرفتم . تا الانم مشغول بودم .ولي ديگه خسته شدم . بنظر شما ديگه چيكار كنم ؟



[مهدي58]

تعمير و رفع ايراد منبع تغذيه كداك PS -302

اقا مهدي دستتون درد نكنه كه جواب داديد.اونم چه جواب زيبايي اصلا فكرشو نميكردم .با اينكه هنوز دست بكار نشدم ولي فكر كنم خيلي بيشتر از اونچيزيه كه ميخاستم .نتيجه رو حتما اعلام ميكنم .

دوست عزيز ابتدا ترانزيوستر BD139 را از شكل پايه ها مطمئن باش شماره اش بايد رو به بيرون مدار باشه و خازن هاي C5 & C6را حتماٌ تعويض كنيد اگه جواب نداد ابتدا 1N4148را تعويض و D.Z را تست و در مرحله آخر برو سراغ IC كنار رله

موفق و پيروز باشيد:dast:
​



[nsahzabi]

با سلا م و عرض خسته نباشيد خدمت آقا مهدي عزيز
به لطف شما بالاخره امروز بعدازظهر تونستم دستگاه رو كاملا راه اندازي كنم .اول كه BD139اشتباه قرار داشت (نفر قبلي)ومن به اين موضوع كم دقت بودم .ولي بعداز جاسازي صحيح ولتاژ خروجي بطور كلي خوابيد .(صفر)كه بابررسي مدار فهميدم كه پتانسيومتر مربوط به ولتاژ قطعي داره وبا تعويض و تنظيم دقيق اون همه چي عالي نتيجه داد.(البته با اجازه شما بجاي 10كيلو اهم 5 كيلو اهم قرار دادم چون دم دست نداشتم).
كارتون 20معرفتتون 20 سايتمون 20 همه مديران ومسولان هم 20 فقط من حقير فعلا 0
موفق و پيروز باشيدk::dast:$ir@an



[مهدي58]

البته با اجازه شما بجاي 10كيلو اهم 5 كيلو اهم قرار دادم چون دم دست نداشتم


سلام
اي ول خسته نباشيد . با تغير ظرفيت PT يه مقدار حساسيت ولوم كنترل بهم ميريزه
موفق و پيروز باشيد
خواستن توانستن است


دوست عزيز شما 10000000000000000



[amirkanaani]

سلام

من هم نمونه این منبع تغذیه رو دارم 302
مشکلم اینه که ولتاژ خروجی نوسان داره و ثابت نیست مخصوصا وقتی یک مصرف کننده به دستگاه وصل میکنم
2n3055 ها رو تست کردم هر دو سالم هستند
به lm 324 شک دارم

امکانش هست بیشتر راهنماییم کنید ؟؟؟

ضمنا اگر امکان داره چند تا عکس از پشت مدار نمایشگر هم قرار بدید

چون دو تا ار مقاومتهای این قسمت سیاه شدن و میخوام تعویضشون کنم


خیلی ازتون ممنونم



[behnammasoom]

سلام
کسی اداک 302 داره؟
مقدار مقاومت r28 رو میخوام
و جهت و شماره ترانزیستور ی ک به هیت سینک 2n3055 ها وصله



[Mojitv]

با سلام خدمت همه دوستان عزیز و دوست داشتنی

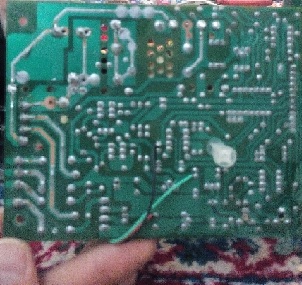

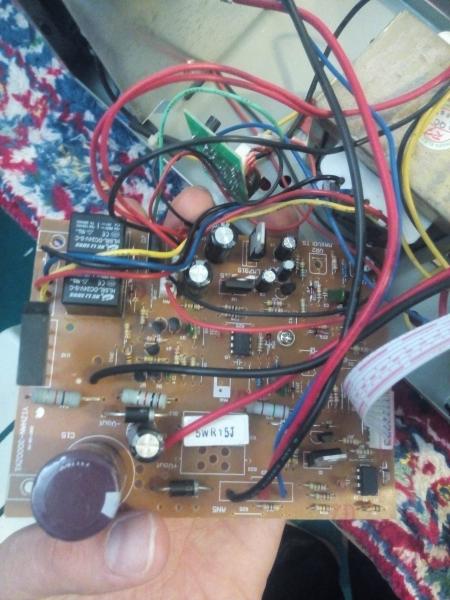

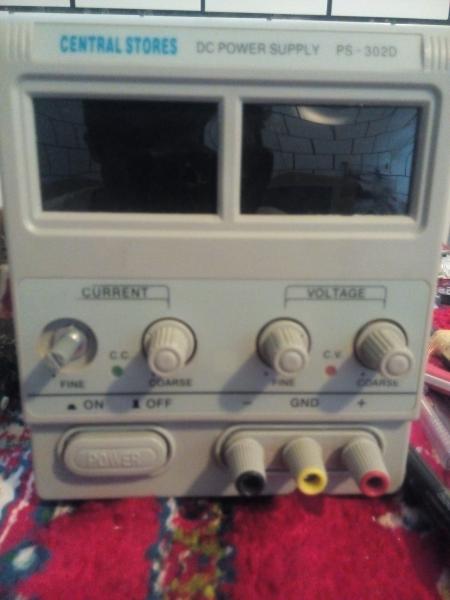

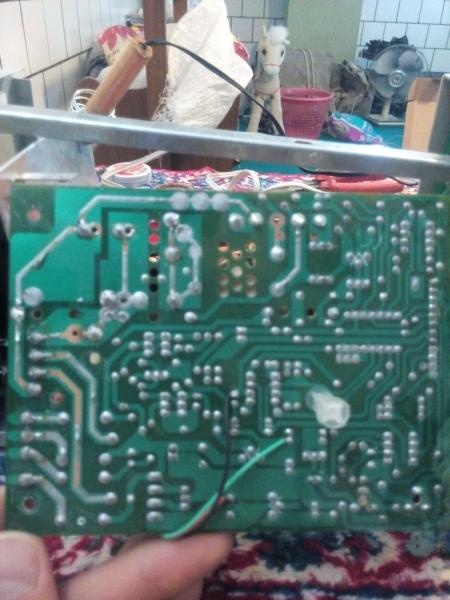

امیدوارم حال همگی خوب و عالی باشه من یه نبع تغذیه آزمایشگاهی دارم به شماره ps-302Dکه وقتی روشنش میکنم صدای بوق ممتد ازش شنیده میشه و ولتاژی از خروجیش دیده نمیشه (با ولتمتر گرفتم) ولتاژ تا سر خازن 3300u بعد از پل دیود میاد ولی روی خروجی نمیره و این در حالتیست که مانیتور هم عدد صفر رو نشون میدهد اینم عکسش



[Mojitv]

از دوستان عزیز تقاضا دارم لطفا پاسخم را بدهید



[kazavezeh]

درود
دوست عزيز ، وقتي صداي صوت مياد ، به اين معنيه كه مدارت داره جريان بيش از حد مجاز رو تحمل ميكنه. تمام قطعات رو با دقت نگاه كن ببين از نظر ظاهري خازن ها باد نكردن يا مقاومتها اتصال كوتاه نشدن. نتيجه را گزارش دهيد. ديود هاي زينر رو حتما چك كن


Sent from my iPhone using Tapatalk



[yaserghost]

با سلام و خسته نباشید خدمت همکاران عزیز
میشه یه زحمتی بکشید مقدرار پوتانسیومترهای روی برد و یه عکس واضح از سیم کشی های ولومهای جلوی برد رو بزارید
با سپاس از زحمتهای شما
