با عرض سلام و وقت بخیر خدمت تمامی همکاران محترم .دوستای گلم چند تا تستر دست ساز درست کردم که میتونه تو تعمیرگاه خیلی مفید باشه البته اینا مال هفت هشت سال پیشه که انرژی بیشتری داشتم .

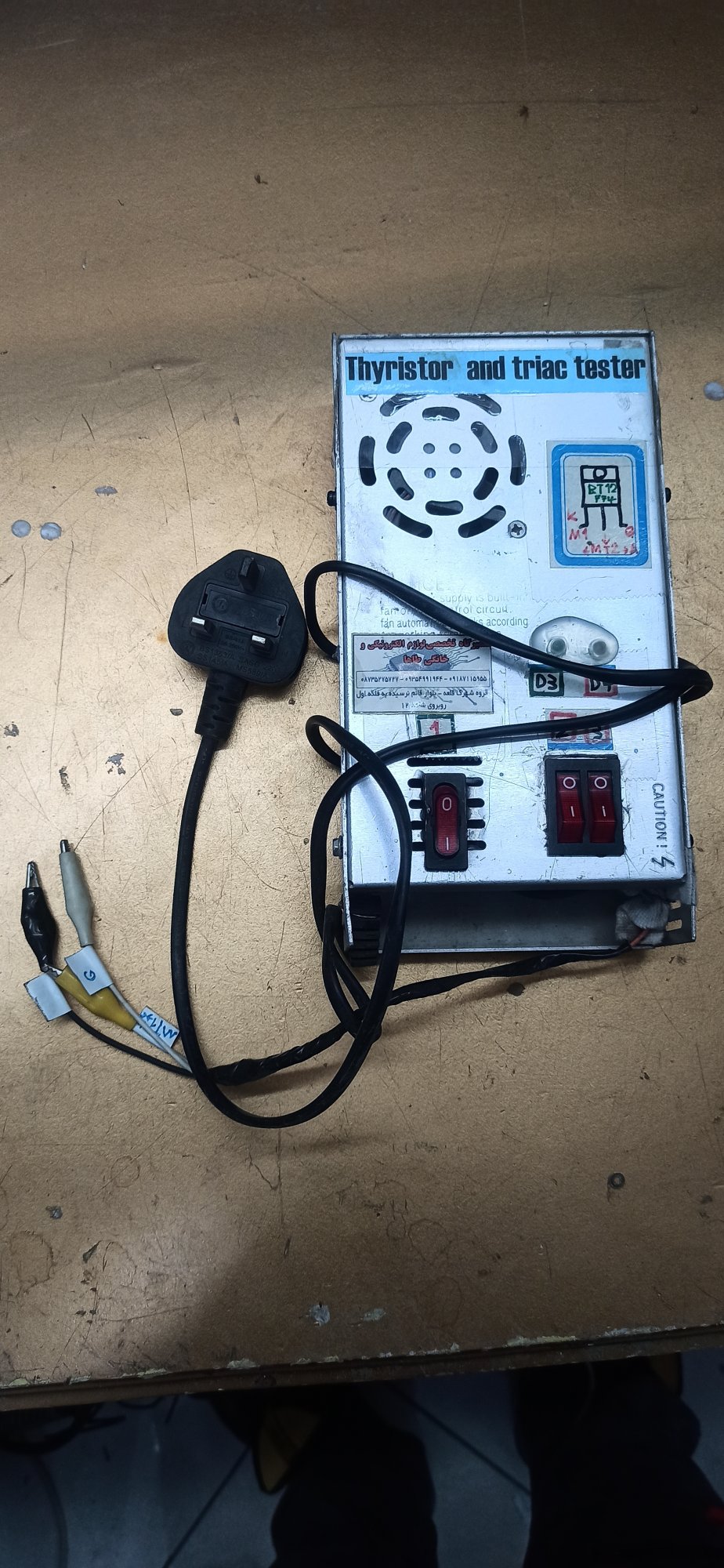

اولین تستر واسه تست سلامت تریستور و ترایاک .نحوه کارشم به این صورتکه قطعه مورد نظر رو به ترتیب به گیره های سوسماری وصل میکنید بعد با زدن کلید شماره یک باید ال ای دی سبز رنگ روشن بشه و با زدن کلید شماره دو ال ای دی قرمز رنگ روشن میشه .اما در صورتی که قبل از زدن کلیدا هر کدام از ال ای دیا روشن بشه نشانه معیوب بودن قطعه هستش و همچنین اگر با زدن کلیدا ال ای دیا روشن نشن بازم قطعه معیوبه



[ashkantek]

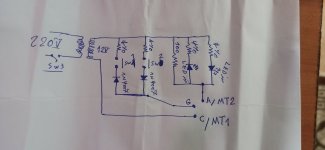

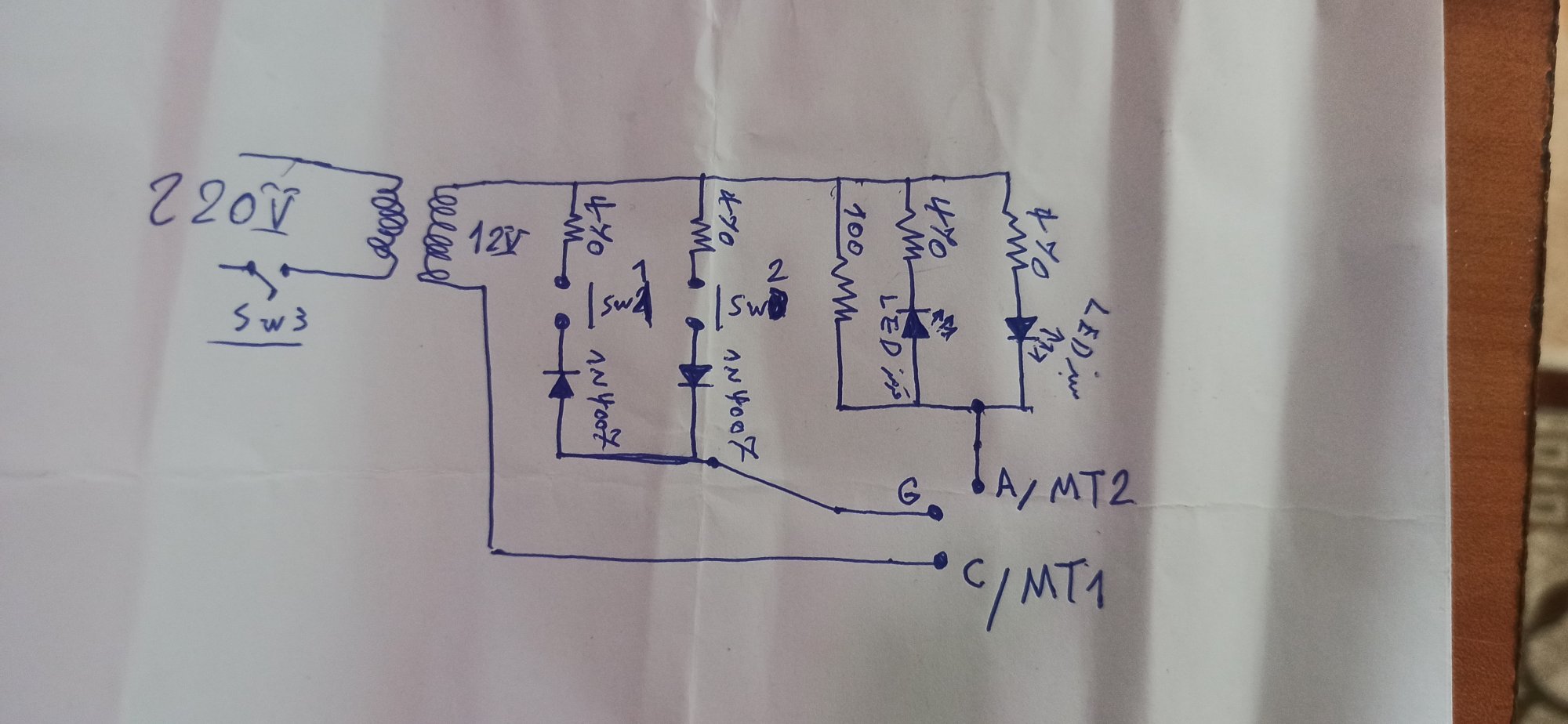

تستر تریستور و ترایاک



[ashkantek]

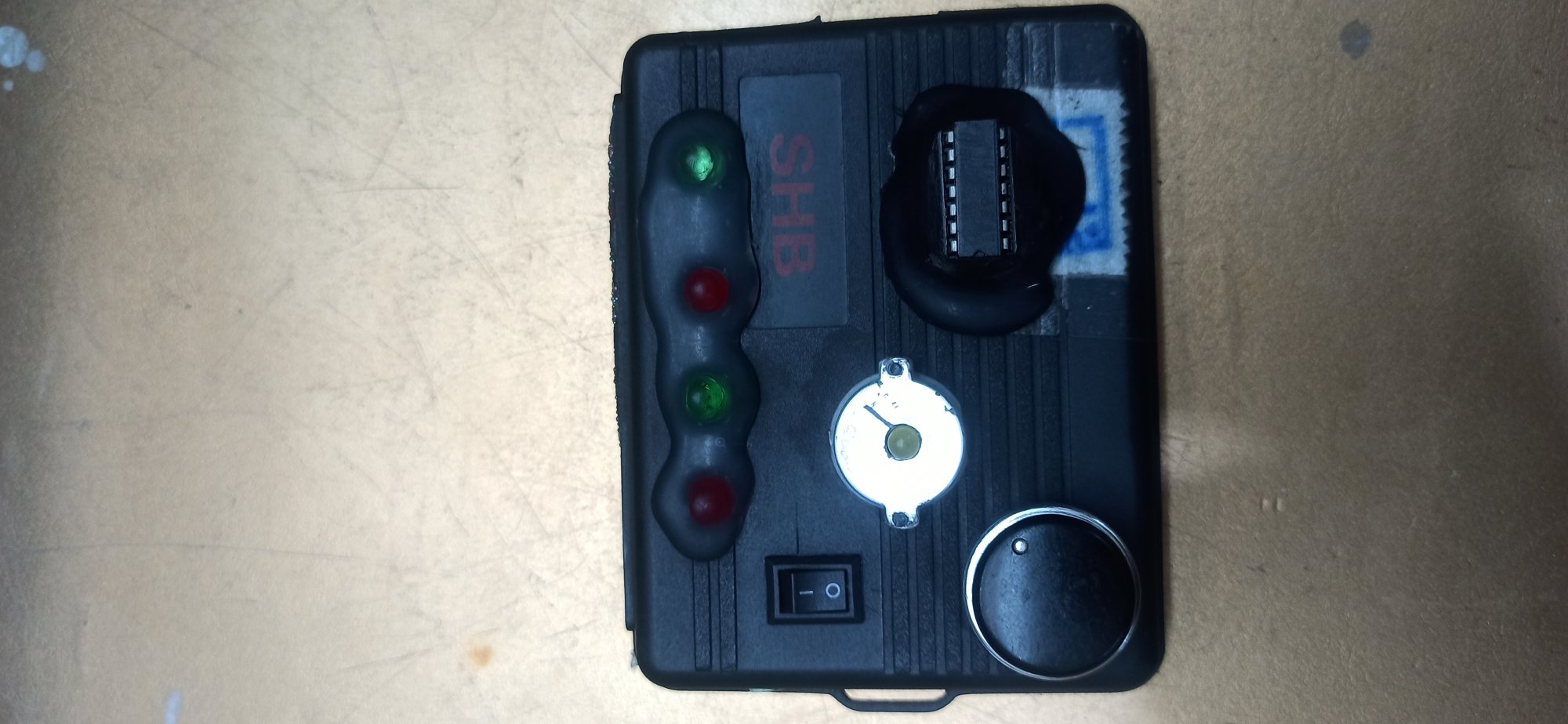

دومین تستر مربوط میشه به آی سی LM324 که آی سی پر کاربردیه با این تستر راحت میشه فهمید که آی سی سالمه یا سوختس .تستشم به این شکله که آی سی رو رو سوکت آی سی تستر میزارید بعد کلید پاورشو میزنی سپس ولوم رو به آرومی میچرخونی که همزمان با چرخش ولوم ال ای دیا دونه دونه به آرومی روشن میشن و با چرخش برعکس به آرومی دونه دونه خاموش میشن که این تست نشانه سلامت آی سی هستش .اگه بدون چرخش ولوم ال ای دیا روشن باشن و یا با چرخش ولوم ال ای دیا روشن نشن نشانه معیوب بودن آی سی



[ashkantek]

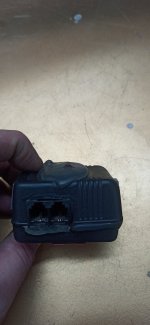

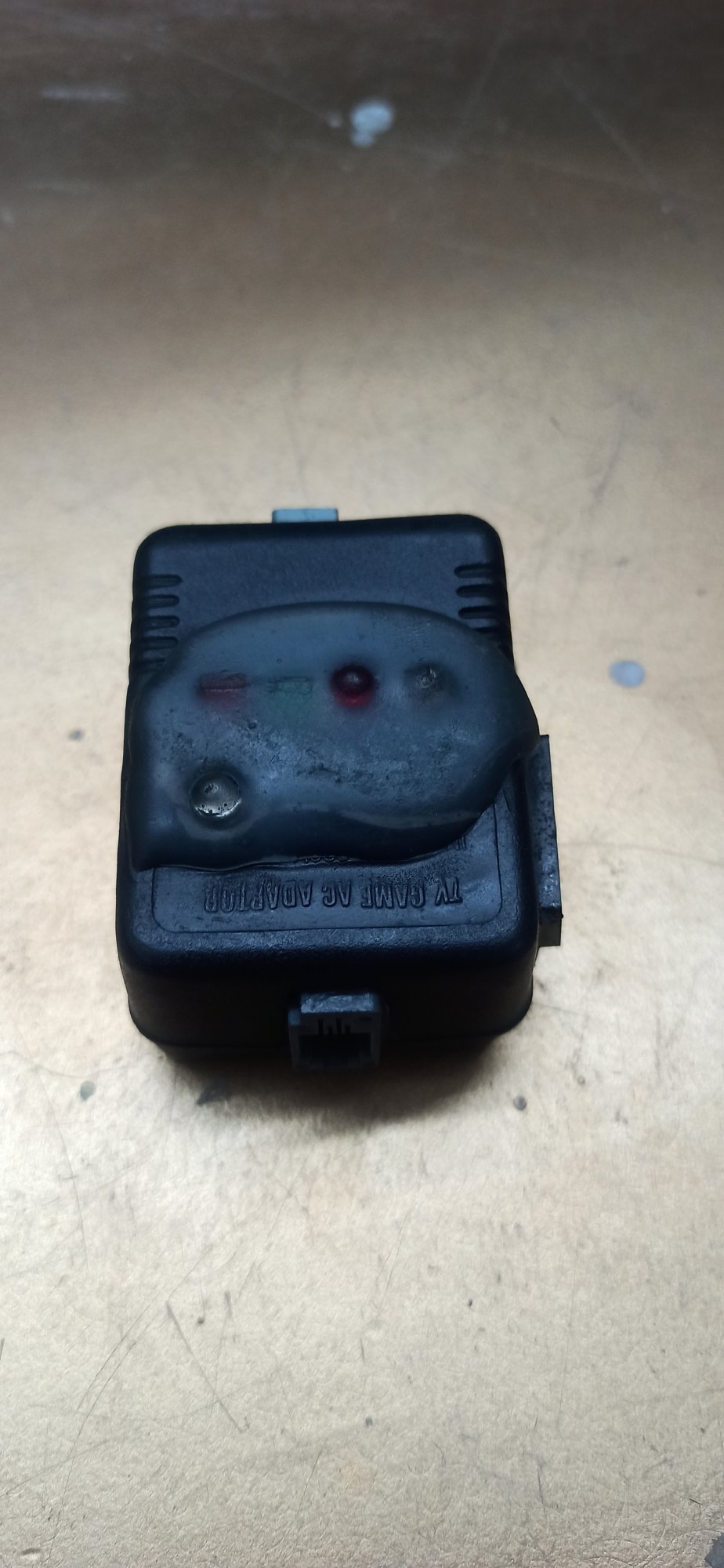

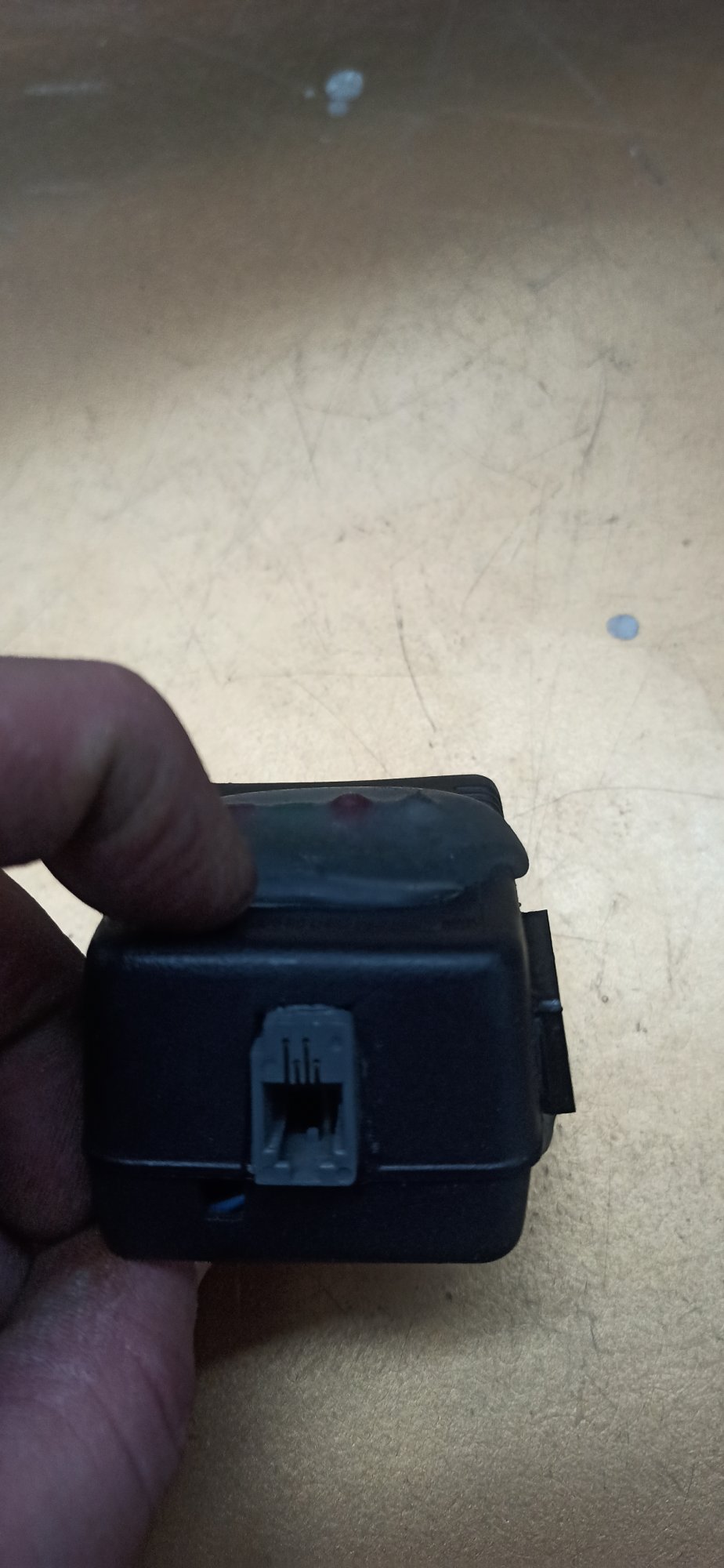

تستر بعدی واسه تست کابل فنری تلفن رومیزی و تست سلامت کابل تلفن هستش شاید به نظرتون ساده بیاد اما با این تستر دیگه نیاز نیست با مولتی متر دونه دونه سیم های تلفن رو تست کنید با این تستر یه لحظه سری های سیم رو به جک هی سوکت تستر وصل میکنید اگه چهارتا ال ای دی همزمان روشن بشن نشوندهنده سلامت کابله اگه هر کدام از ال ای دیا خاموش باشن نشوندهنده قطعی یکی از سیم هاس



[ashkantek]

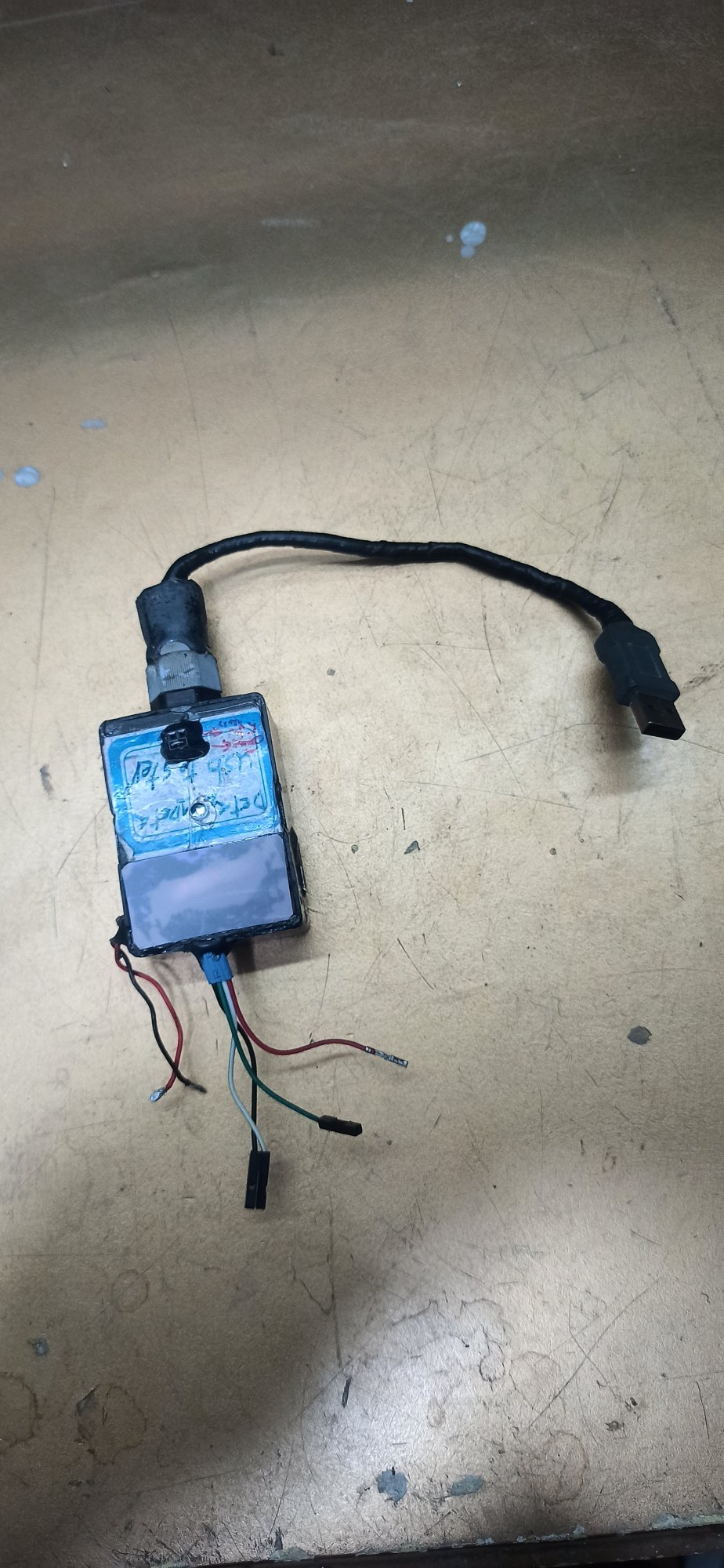

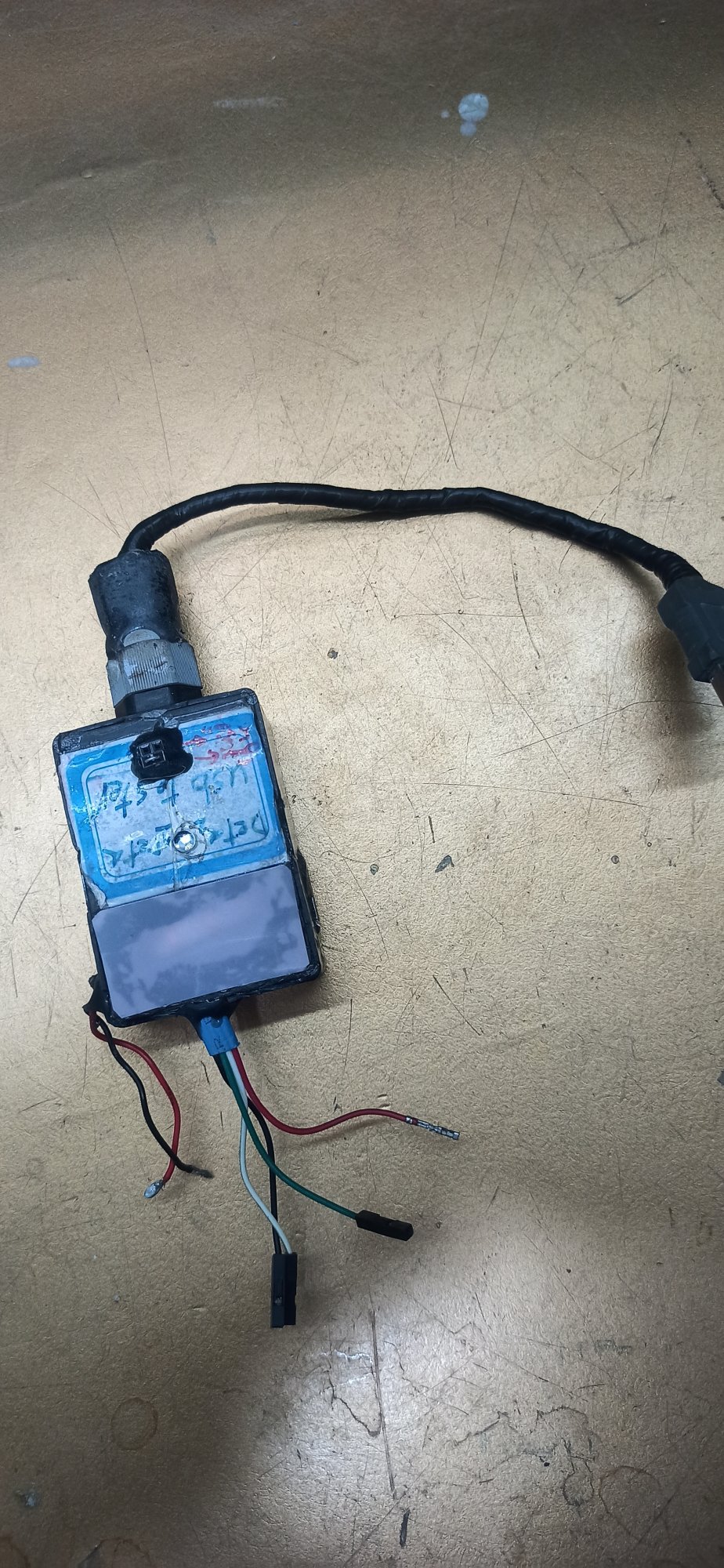

این تستر واسه تعمیرات ورودیUSBپخش درستش کردم به این صورت که هم با وصل کردنش چند تاLEDاس ام دی روشن میشن که نور همین LEDها تقریبا ولتاژ USBرو بهمون نشون میدن که اگه نورشون غیرعادی و بیشتر از حد معمول بود دیگه فلش رو به تستر وصل نمیکنیم که فلشمون بسوزه البته یه دیود زنر5.1ولت هم توش واسه اطمینان کار گذاشتم .همچنین چهارتا سیمی که میبینید واسه ولتاژ گیریه .یه رگولاتور ۵ولت هم توش کار گذاشتم واسه زمانی که ولتاز ۵ ولت USBپخش ایراد داشته باشه جامپر بالای تستر رو جابجامیکنم که موقع تست از رگولاتور داخلی تستر استفاده بشه و خروجی ۵ ولت پخش قطع بشه .تستر فوق تستر خیلی کارآمدیه فک نکنم به نقشه نیاز باشه چون وسیله خیلی ساده ایه میدونم همه دوستان میدونن چطور درستش کنن با عین سادگی خیلیم کارآمده تو تعمیرگاه



[ashkantek]

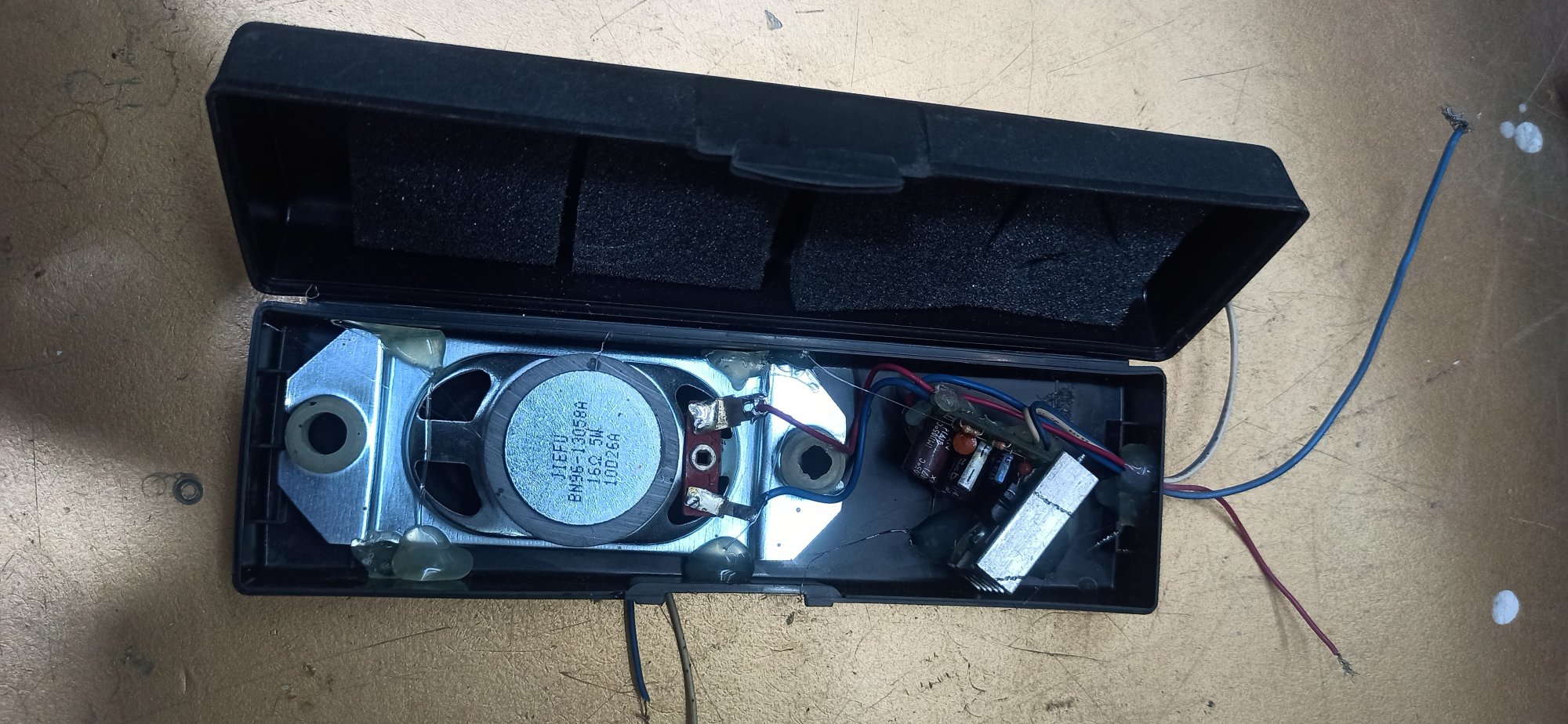

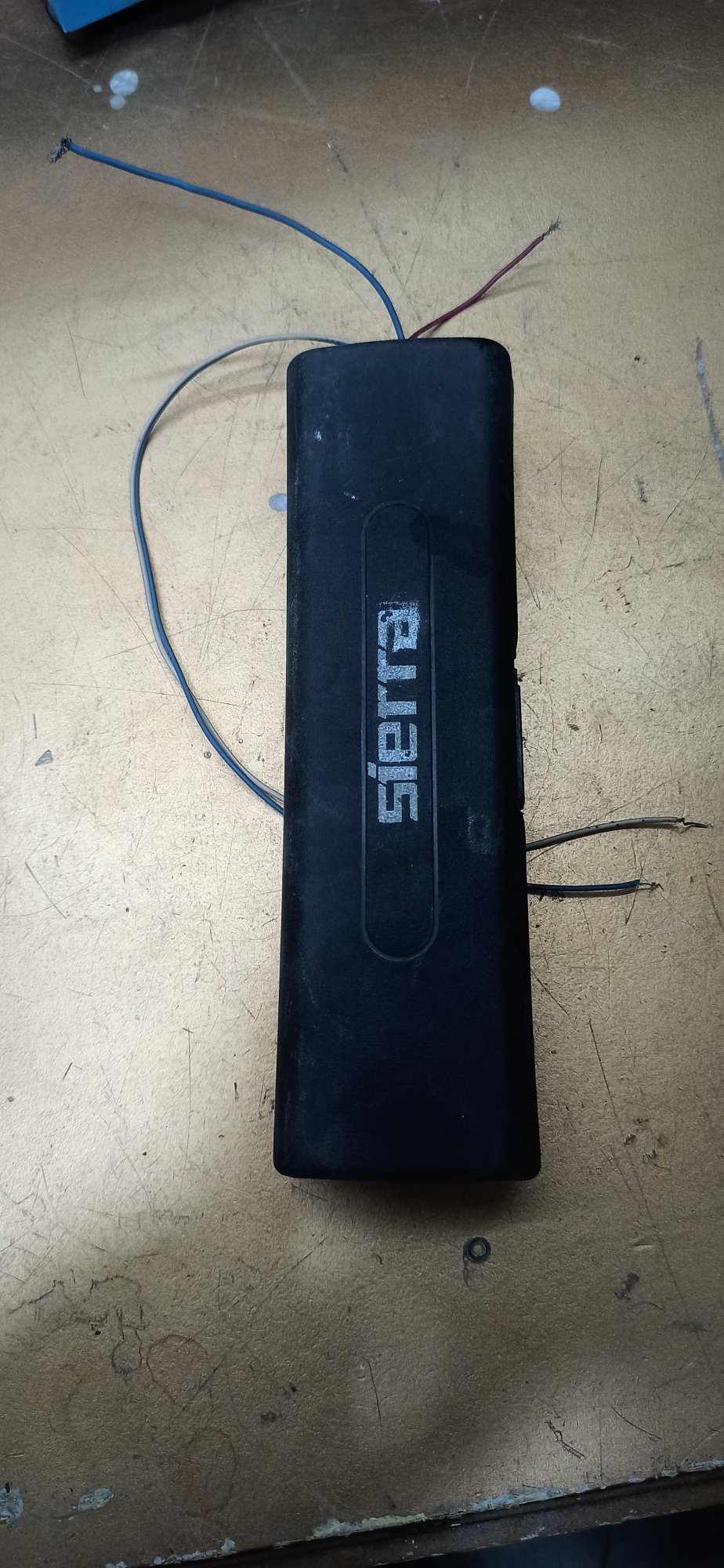

تستر بعدی یه آمپلی فایر کوچیکه که تو یه قاپ گذاشتمو یه بلندگوم براش گذاشتم از این تستر واسه دنبال کردن سیگنال صدا استفاده میکنم میشه واسه تلویزیون .پخش خودرو .آمپلی فایر .اسپیکر و یا هر وسیله ای که مشکل صدا داشته باشه ازش استفاده کنید فقط یادتون باشه یه خازن عدسی 104با پراپ ورودی تستر سری کنید که زمانی که روی شاسی دنبال سیگنال صدا میگردین باعث اتصالی نشید .من که با استفاده از این تستر خیلی راحت سیگنال صدا رو دنبال میکنمو تو سریعترین زمان ممکن قطعه معیوب رو پیدا میکنم



[ashkantek]

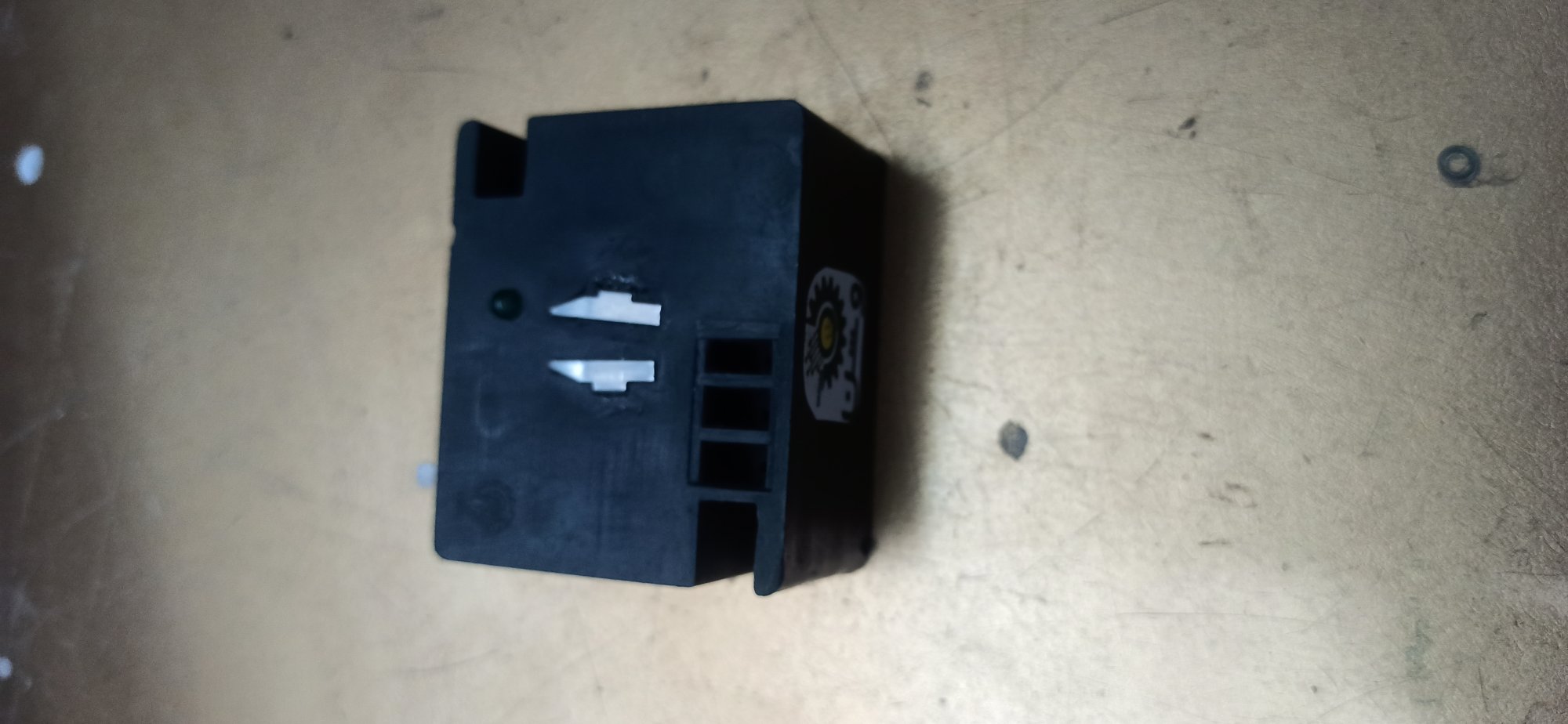

این تسترم واسه تست میکرو سویچاس چون واقعا میکرو سویچای روی پنل پخش بخاطر اندازه کوچیکشون با مولتیمتر یکم کلافه کنندس تست کردنشون اما با این تستر ساده خیلی راحت میشه میکرو سویچارو تست کرد



[ashkantek]

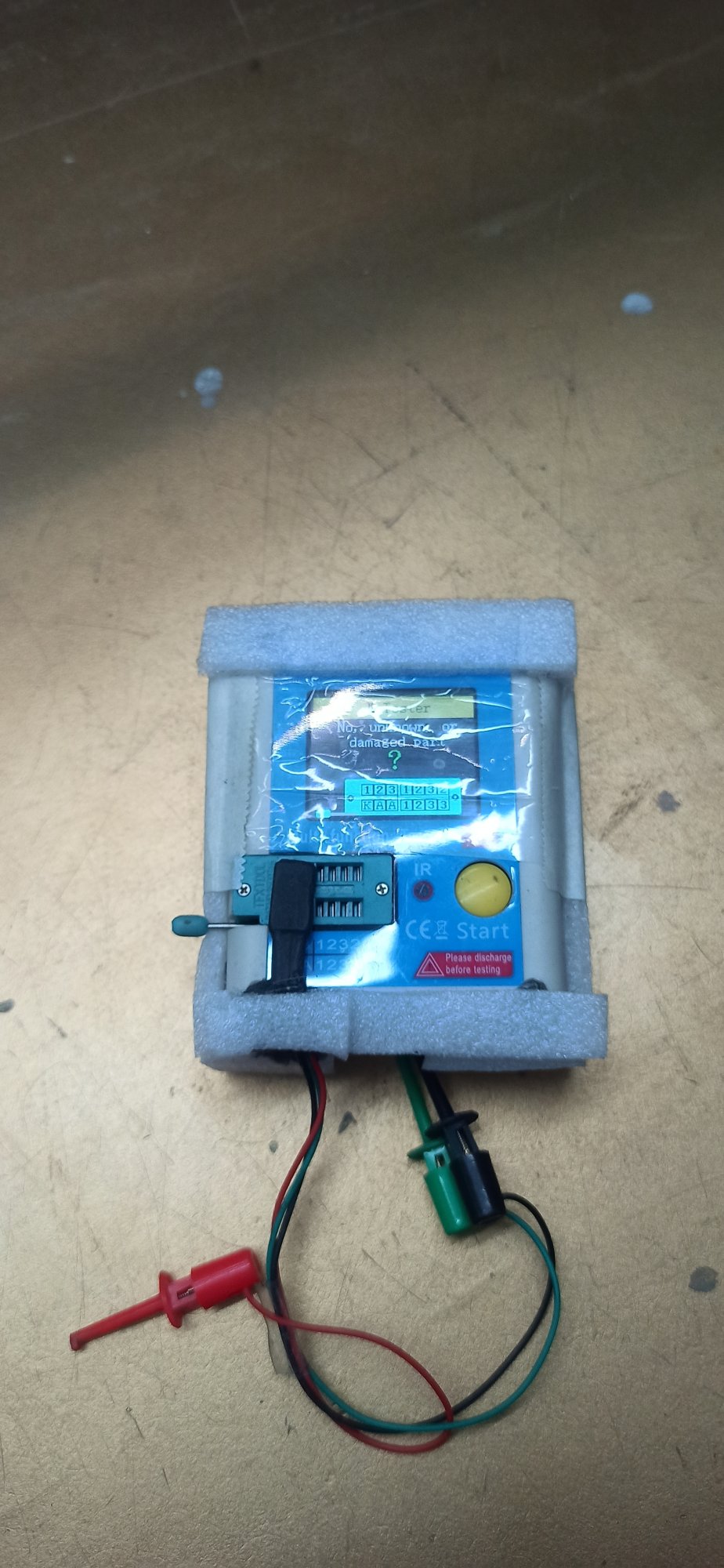

اینم تسترT7که وجودش تو هر تعمیرگاهی واقعا نیازه من که خیلی ازش راضیم



[ashkantek]

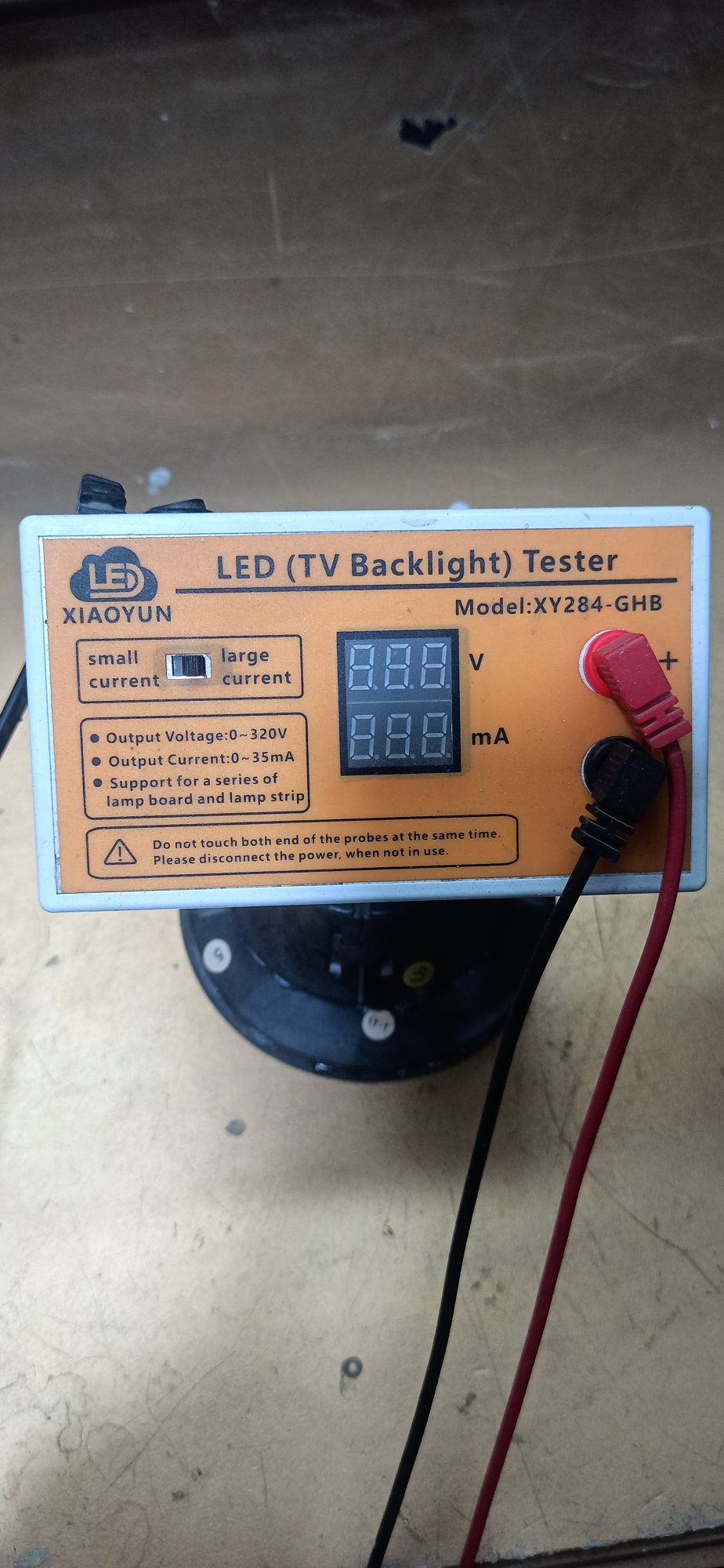

تستر بعدی تستر بک لایت .البته این تستر دست ساز نیست ولی چون واسه تعمیرگاه نیازه تصویرشو گذاشتم



[ashkantek]

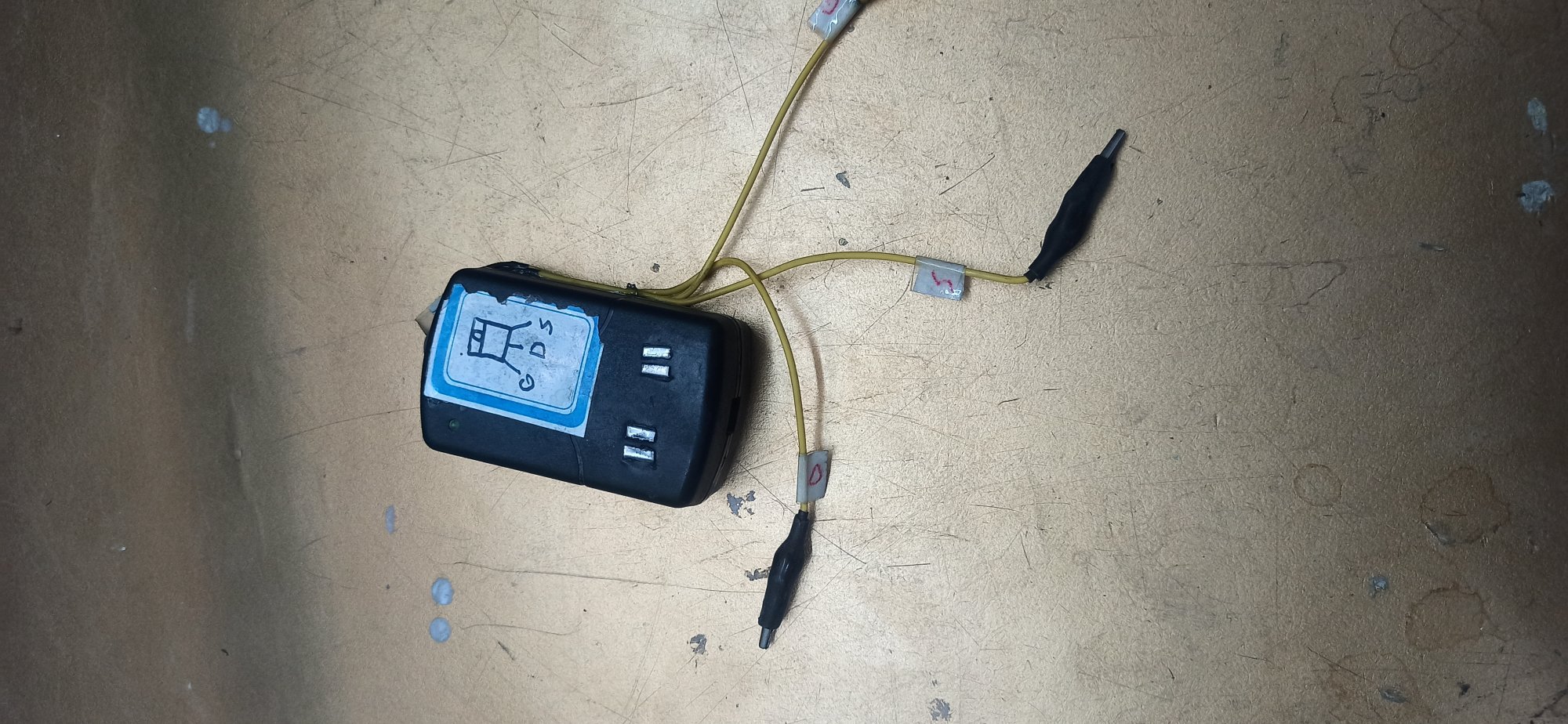

اینم یه تستر واسه ماسفت ها .قطعه رو به ترتیب به گیره های سوسماری تستر وصل میکنید و با نوک انگشت کلید لمسی تستر رو لمس میکنید اگه ال ای دی روشن شد و با لمس کلید دوم خاموش شد نشان از سلامت قطعه هستش در غیر این صورت معیوبه
