ترکیدن ماسفت پاور p5 زیر بار

Meysamko

کاربر vip
کاربر
2022-06-11
30
21
درود

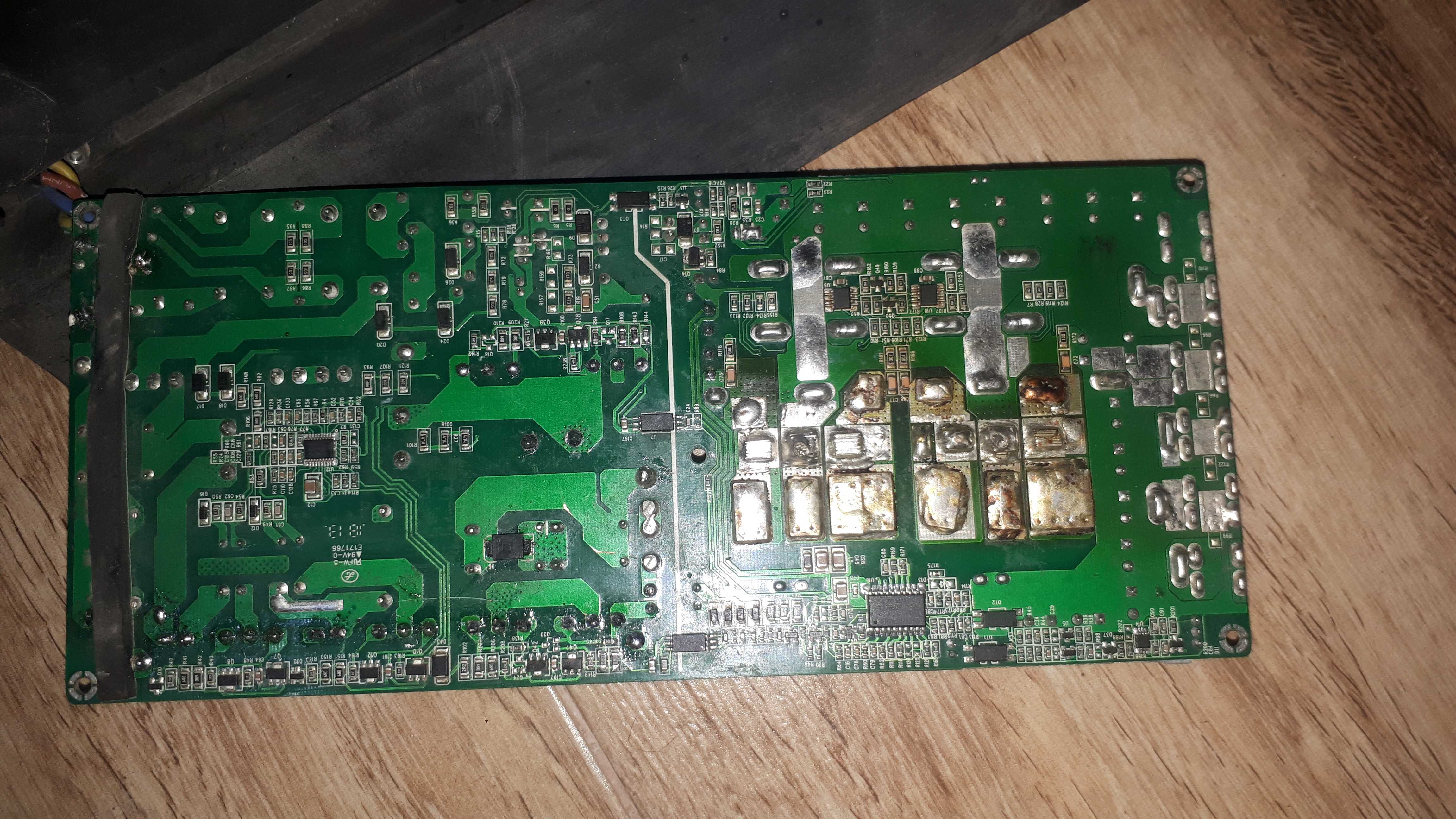

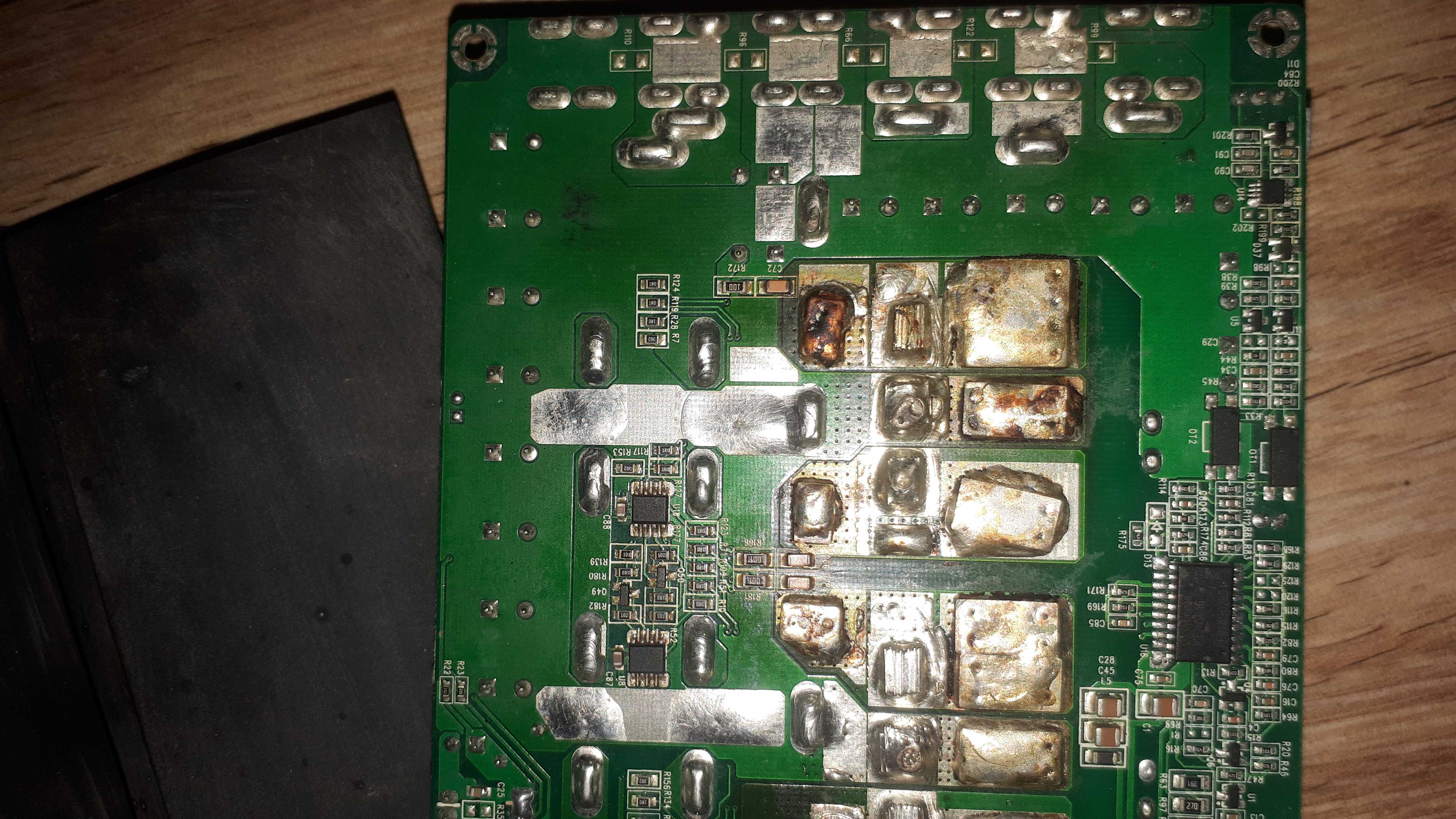

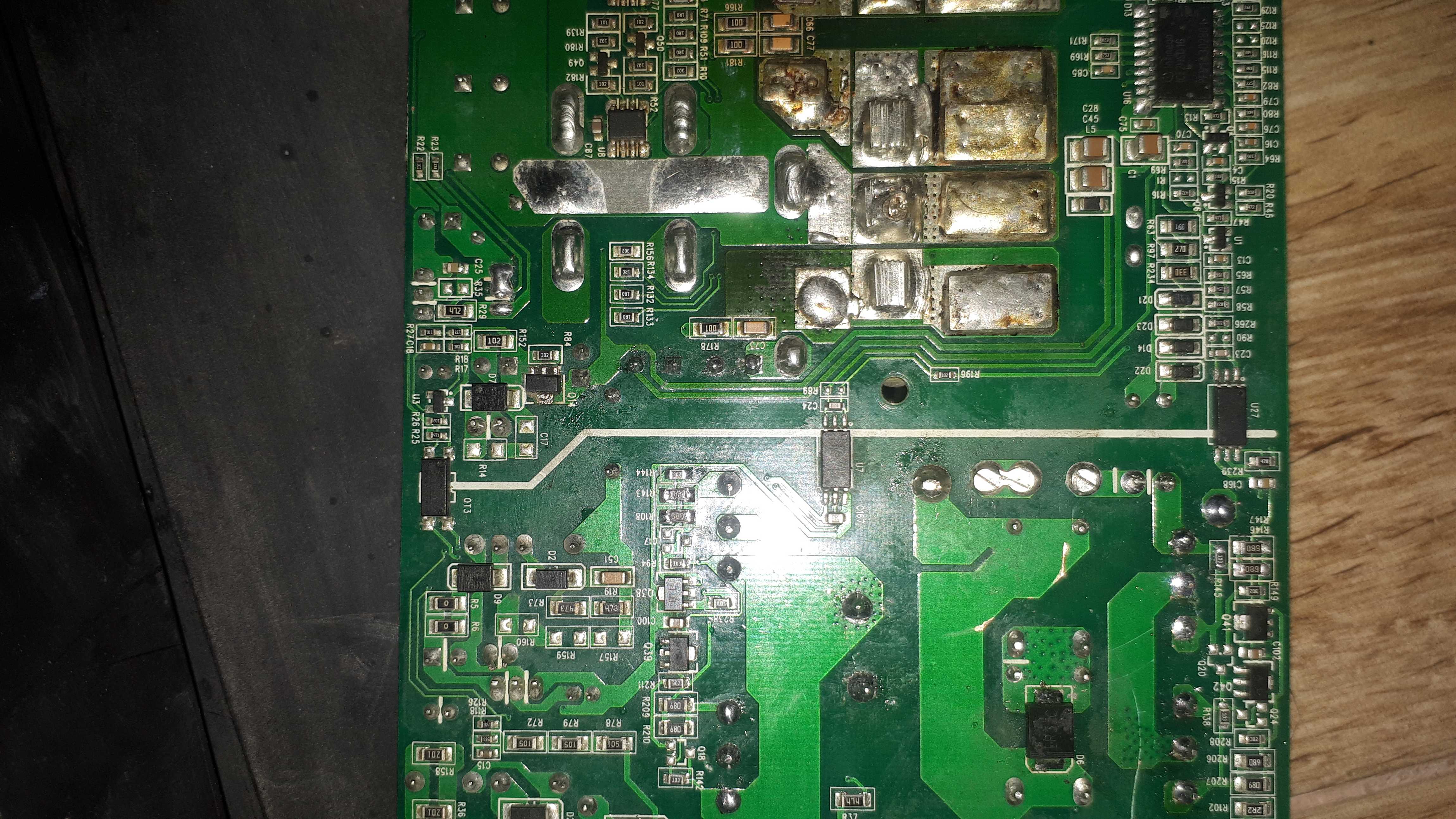

یک پاور p5 دستمه که ماسفت های خروجی اتصال کوتاه شده بود تعویض شد و مشکل اون قسمت حل شد .

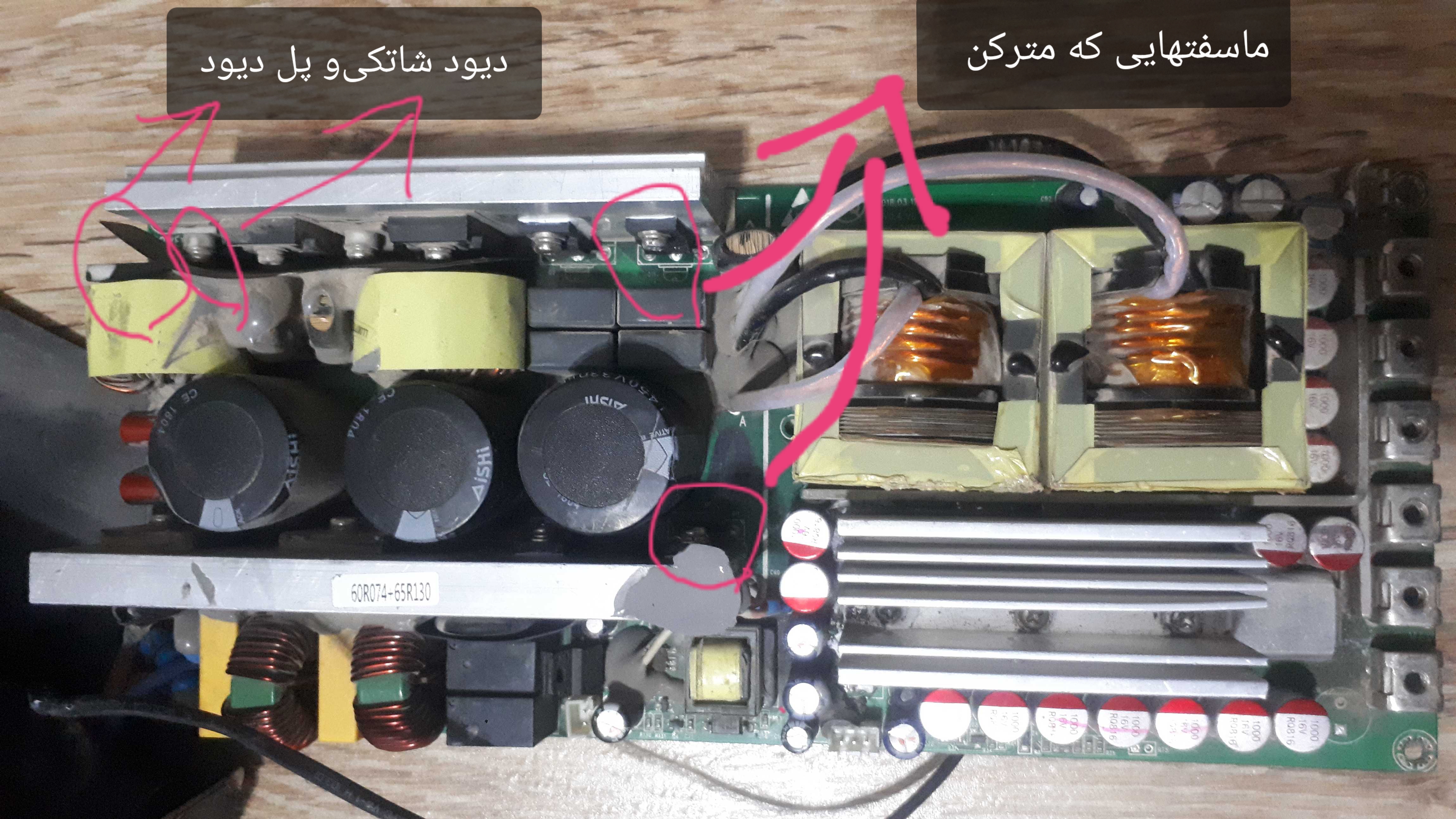

اما پاور بعد از روشن شدن که ولتاژ خروجی ۱۲.۴ میده وقتی زیر بار میره بعد از ۲ دقیقه ماسفت های قسمت اولیه میترکن که بعد از ترکیدن ماسفت ها مقاومت پایه گیت ماسفت ها و دیود شاتکی و پل دیود سوخت که تعویض شد اما باز زیر بار همون ۲ تا ماسفت ترکید .
کسی تا حالا به این مشکل بر خورده ؟
مشکل از کجا میتونه باشه


پیوست‌ها

  • 2.6 مگابایت بازدیدها: 98
  • 987 کیلوبایت بازدیدها: 108
  • 1 مگابایت بازدیدها: 93
  • 1.1 مگابایت بازدیدها: 94
  • 1,023.6 کیلوبایت بازدیدها: 97

mehrdad00

کاربر
2014-06-15
44
45
پل دیود و دیودها رو کاامل عوض کن
مشکل از دیودهاس
پیشاپیش بگم
تو تست سالم نشون میدن


Meysamko

کاربر vip
کاربر
2022-06-11
30
21
پل دیود و دیودها رو کاامل عوض کن
مشکل از دیودهاس
پیشاپیش بگم
تو تست سالم نشون میدن

مهندس یه سوالی پیش اومد این که جای دیود و پل دیود اگر ولتاژ و آمپر بالاتر بذارم که بهتره اما اگر ابعاد اون پل دیود با پل دیودی که میگیرم فرق کنه مشکلی پیش میاد ؟
اون پل دیودی که میخوام بذارم کوچک تر از پل دیود اصلی خودشه
اندازه پل دیود بزرگتر باشه راحت تر خنک نمیشه ؟


mehrdad00

کاربر
2014-06-15
44
45
ببین مهندس جان
اینی که میگم نه تنها در مورد تعمیرات بلکه تو کل کارهای که میخوایی انجام بدی صدق میکنه یه مثال کلی بزنم
موتور بنز رو پیراید جواب نمیده
چرخ تراکتور هم روی دوچرخه جواب نمیده
شاید بهتر باشه قشنگ تر باشه قوی تر باشه ولی مناسب اون نیست
مطمئن باش اون تیم و گروه مهندسی روی چیزی که ساختن فکر کردن
حالا داستان تعمیرات خودمون هرچیزی روکه عوض میکنی خودشو بگذار مگه اینکه راه دیگه ای نداشته باشی
ببین تو یه دیود 10 ولت 2 آمپر رو نداری میای 11 ولت میگذاری داستان خود دیود نیست
درایور دیود و قطعات اطرافش هم هست باید ببینی اون 1 ولت اضافه رو میتون تحمل کنن رد کن
حالا میریم سراغ اندازه یا همون پکیج
مثلا مقاومت های اس ام دی
ببین اندازه تو سرد شدن طراحی درصد خطا و...... تاثیر داره
شما یه مقاومت 100 رو 101 میندازی تو خروجی و بقیه مدار تاثیر میگذاره پس بهتر بودن قوی تر بودن و.... ملاک نیست
p5 که کلی اوراقی و خرابش هست و فک نکنم کسی تو این مدل مشکل قطعه داشته باشه


Meysamko

کاربر vip
کاربر
2022-06-11
30
21
حق با شماست اما مشکل اینجاست که من اوراق این پاور رو ندارم و اگر هم داشتم خب مثل همین پاور احتمال خرابی دیود ها و پل دیود هاش هست .
و اینکه مثلا یک پل دیود مثل gbu2508 که 25 آمپر 800 ولت هست ، ولتاژ و آمپر قابل تحمل اون پل دیود نیست ؟
حالا در هر صورت یه چیزهایی پیدا کردم . دیود و پل دیود که اصلی هستن و تا جایی که شد خود قطعه رو گرفتم فقط یک پل دیود gbu408 پیدا نکردم gbu608 گرفتم و اما ماسفت ها هم که ماشاالله اصلیش یه قیمتی هست که اصلا با عقل جور در نمیاد انقدر خرج اون پاور کنیم . کپیش رو گرفتم با تستر قطعات چک میکنم اونهایی که rds پایینتری دارن تو این پاور استفاده میکنم .
مهندس یک عکس میذارم از تستر t7 که ماسفت js65r130fu ( کپی ) رو تست گرفتم
vt ولتاژیه که تستر برای فعال کردن ماسفت به پایه گیت داده درسته ؟
حالا بر اساس اینکه این ماسفت کپی هست ، چه ولتاژی به پایه گیت برسه خوبه ؟
و 462mv چیه و بالا باشه بهتره یا پایین ؟


پیوست‌ها

آخرین ویرایش:

mehrdad00

کاربر
2014-06-15
44
45
خب اینکه نمیصرفه به تعمیر درسته الان دیگه تعمیر این نوع پاورها نمیصرفه نه واسه مشتری نه واسه شما
پاور سوخته p5 زیاده از همگارها بپرسید ببینید کی داره
کدوم شهر هستید ؟
اصولا هم خرابی این نوع پاور ها خرابی رایجشون تو فتهای خروجی هستن که برد از بین میره و غیر قابل تعمیر میشن
ولی تمام قطعات سالم هستن چهارتا بگیر بنداز یه گوشه
در مورد تستر هم داره میگه ماسفت Nچنل هست
پایه هارو داره میگه سورس گیت و درین
ولت و مقاومت و ضریفیتش
462 هم میلیولت هست میلی ولت
بالا پایین بودنش رو هم گفتم بهتر بدتر نداره
باید بری دیتا شیت اون قطعه رو بخونی ببینی باید چند باشه
و نزدیک ترین عدد به دیتا شیت رو انتخاب کنی
در ضمن نیاز به تسترو اینکارا نیست که شما داری سخت و پیچیده اش میکنی
با همون مولتیمتر و تست های سردو گرم وضاهری
مشکل رو پیدا کن قطعه سوخته رو تعویض کن درایورهاشو چک کن همین
اگه قطعه بود عوض کن تعمیر کن
نبود که دیگه هیچی
موفق باشید


Meysamko

کاربر vip
کاربر
2022-06-11
30
21
آقا من هر کار کردم این پاور درست نشد که نشد
این سری تمام ماسفت ها و تمام دیود ها و پل دیود ها تعویض شد باز ۲ تا از ماسفت های js65r130fu ترکید.
اینسری که زمان هم نداد تست گرم بگیرم یه ولتاژ پایه گیت رو خواستم بگیرم ترکید .


Meysamko

کاربر vip
کاربر
2022-06-11
30
21
دوستان یک پاور s11 هم امروز تعمیر کردم مشکلش مثل همین پاور بود با این تفاوت که اون یک دیود شاتکی و یک ماسفت میسوزوند که مسیر پایه گیت رو گرفتم میرسید به آی سی pfc ، آی سی کاملا سالم بود با قطعه سالم مقایسه کردم تست دیود کاملا مثل قطعه سالم ولی مقاومت پایه هاش نسبت به پایه gnd اهم بالایی داشت با تعویض این آی سی مشکل حل شد .
حالا این پاور هم آی سی pfc رو سفارش دادم دستم برسه تست مقاومت میگیرم که فکر میکنم مشکل این پاور p5 هم همین باشه بعد از درست شدن نتیجه رو میگم برای کسانی که همین مشکل رو دارن که مثل من هم وقتشون زیاد گرفته نشه هم ضرر نکنن .


Milad8356

کاربر vip
کاربر
2019-10-30
6
10
33
ماسفت هایی که میخری و وصل میکنی هم مهم هستن که بتونن توی اون فرکانس کار کنن-ممکنه پارت نامبر یکی باشه ولی توی بازار کیفیت پایین هم زیاد هست-و قسمت درایور ماسفت رو چک کن
