ترازوي ديجيتالي (اپديت )

[SYBOT]

سلام
همانطوریکه گفتید در این زمینه بردهای فراوانی است که با آیسی هایی نظیر ad7710 و غیره ساخته میشوند.ولی ظاهرا شما مداری خاصی مدنظرتان است مثلا تناژ بالا و دقت بالا که ذکرش نکردید و این به دوستان کمک بیشتری میکنه و...................



[COSAR]

با سلام خدمت همه اساتید گرامی
یه ترازو دیجیتال مارک توازن دارم که آی سی کنترلرش SH88F4051D هست موقع روشن کردن با صدای بیپ چند بار ریست میشه بعد وقتی استیبل شد رو ال سی دی که مربوط به وزن هست صفر نوشته و هیچ تغییری نمیکنه ال سی دی مربوط به قیمت کل و قیمت واحد کلا هیچی نشون نمیدند و کلیدهای پنل جلو هم کار نمیکنند .....
میخواستم بدونم کسی تا حالا این ایرادو تجربه کرده؟
آیا ایراد از میکرو کنترلرشه و اگه هست به نظرتون قابل برنامه ریزی مجدده یعنی میشه دوباره با پرو گرامر برنامشو تغییر بدیم؟ چون وقتی رو پروگرامر 5000 گذاشتمش شناسایی نشد. تو انتخاب دستی هم شمارش تو لیست نبود.....
با تشکر



[farzad.]

با سلام

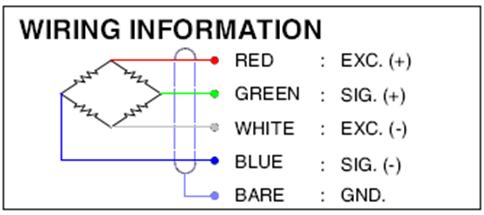

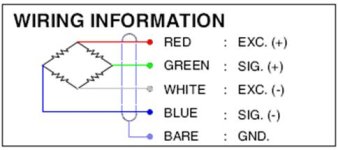

یه ترازو پند 30کیلویی هستش که بعد از روشن شدن و شمارش مع*** سون سگمنت به صورت 4تا خط در میاد و بوق منقطع میزنه ولی وقتی به لودسل با دست فشار میارم بوق قطع میشه و سون سگمنت وزن رو به صورت منفی نشون میده.بر حسب اتفاق اومدم اهم متر دیجیتال رو روی رنج 200کیلو گذاشتم و پراب منفی رو به sig-وپراب مثبت روبه sig+زدم ترازو کاملاًدرست شد!!!!!!!!!!!!!!!:nevreness::52000000:ولی با جدا کردن یا برعکس کردن پراب یا تغییر رنج به رنج مقاومتی دیگه اینجور نیست فقط با رنج 200کیلو درست میشه!!!!!!ضمناً با جدا کردن سوکت لودسل از برد هم بوق قطع میشه.
ممن.ن میشم راهنمایی فرمایید.



[farzad.]

با سلام
یه ترازو پند 30کیلویی هستش که بعد از روشن شدن و شمارش مع*** سون سگمنت به صورت 4تا خط در میاد و بوق منقطع میزنه ولی وقتی به لودسل با دست فشار میارم بوق قطع میشه و سون سگمنت وزن رو به صورت منفی نشون میده.بر حسب اتفاق اومدم اهم متر دیجیتال رو روی رنج 200کیلو گذاشتم و پراب منفی رو به sig-وپراب مثبت روبه sig+زدم ترازو کاملاًدرست شد!!!!!!!!!!!!!!!:nevreness::52000000:ولی با جدا کردن یا برعکس کردن پراب یا تغییر رنج به رنج مقاومتی دیگه اینجور نیست فقط با رنج 200کیلو درست میشه!!!!!!ضمناً با جدا کردن سوکت لودسل از برد هم بوق قطع میشه.
ممن.ن میشم راهنمایی فرمایید.

دوستان کسی نمیتونه در مورد این ترازو بنده رو راهنمایی کنه؟
ضمناًاهمتر روی رنج 20کیلو باشه ترازو درست عمل میکنه که در پست قبل 200کیلو نوشتم و نمیدونم چرا گزینه ویرایش نداشت!



[غزال]

دوستان کسی نمیتونه در مورد این ترازو بنده رو راهنمایی کنه؟
ضمناًاهمتر روی رنج 20کیلو باشه ترازو درست عمل میکنه که در پست قبل 200کیلو نوشتم و نمیدونم چرا گزینه ویرایش نداشت!

سلام

هرچند باید عیب را کشف و رفع کرد و خواسته شما اصولی نیست

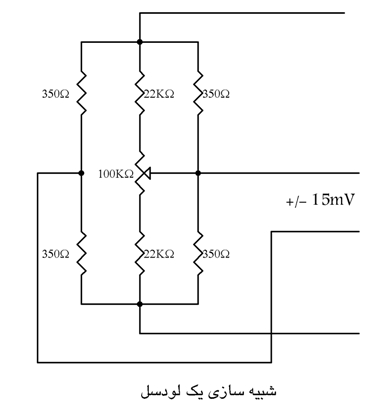

اما بجای اهم متر یک پتانسیومتر 100 کیلو که با ا کیلو سری کرده اید قرار دهید و پتانسیومتر را به آرامی بچرخانید و نتیجه را اعلام فرمایید

اگر نقشه نسبی و مختصری هم بکشید و ارسال کنید عیب قابل شناسایی میگردد .

سپاس



[farzad.]

سلام

هرچند باید عیب را کشف و رفع کرد و خواسته شما اصولی نیست
اما بجای اهم متر یک پتانسیومتر 100 کیلو سری که با ا کیلو سری کرده اید قرار دهید و پتانسیومتر را به آرامی بچرخانید و نتیجه را اعلام فرمایید

اگر نقشه نسبی و مختصری هم بکشید و ارسال کنید عیب قابل شناسایی میگردد .

سپاس

با سلام وتشکرفراوان از توجه شما
این کار رو قبلاًانجام دادم ولی نتیجه ای حاصل نشد جالب اینجاست که با تغییر پراب اهممتر اینطور نیست انگار اهممتر مثل یه دیود عمل میکنه!!!



[غزال]

با سلام وتشکرفراوان از توجه شما
این کار رو قبلاًانجام دادم ولی نتیجه ای حاصل نشد جالب اینجاست که با تغییر پراب اهممتر اینطور نیست انگار اهممتر مثل یه دیود عمل میکنه!!!

پس یک دیود هم با پتانسیومتر و 1 کیلو سری کنید و در دوحالت آزمایش کنید ( مستقیم و معگوس )

ضمنا ولتاژ هر دو نقطه نسبت به بدنه یا گراند را اعلام فرمایید
احتمالا خازنی در تغذیه خراب است
ببینید با خازن 1 میکرو بین هر یک از نقاط فوق و بدنه درست میشه



[غزال]

سلام

لطفا نتیجه را تا حصول مقصود و رفع مشکل اعلام فرمایید که تاپیک حاضر ، معطل و ناقص نماند.

سپاس



[farzad.]

سلام

هرچند باید عیب را کشف و رفع کرد و خواسته شما اصولی نیست
اما بجای اهم متر یک پتانسیومتر 100 کیلو که با ا کیلو سری کرده اید قرار دهید و پتانسیومتر را به آرامی بچرخانید و نتیجه را اعلام فرمایید

اگر نقشه نسبی و مختصری هم بکشید و ارسال کنید عیب قابل شناسایی میگردد .

سپاس

با سلام وتشکر فراوان
یه دونه مقاومت 1کیلویی از پایه sig-به شاسی متصل کردم که مشکل قبلیش حل شد ولی یه مشکل دیگه به وجود اومده!ترازو برای خودش هر 3یا 4دقیقه 5گرم میره بالا و همینطور ادام پیدامیکنه!البته میشه با فشار دادن شاسی پارسنگ وزن رو مجدداًصفر کرد.بنده فکر میکن که اهممتر یه ولتاژی به مدار اعمال میکرد که با اهممتر مشکلش حل میشد.با خازن 1ufو دیود هم جواب نداد.با پتانسیومتر هم فقطدر رنج حدوداً1کیلو جواب داد البته نه بین پایه های sig+وsig-بلکه بین پایه sig-و منفی مدار.



[sajjad-d]

همین مشکل را با یک ترازو پند داشتم
فکر کنم این مدل ترازوی پند یک آی سی 8 پایه به شماره 7660 دارد
با یک آی سی نو هم تست کنید و نتیجه را اعلام فرمایید

دقیقا همان آیسی را خریداری کنید
آی سی TC7660 معادل آی سی نمیباشد
