درود
آفرین آفرین
ضمن تشکر و تقدیر بابت زحماتی که تقبل فرمودی.

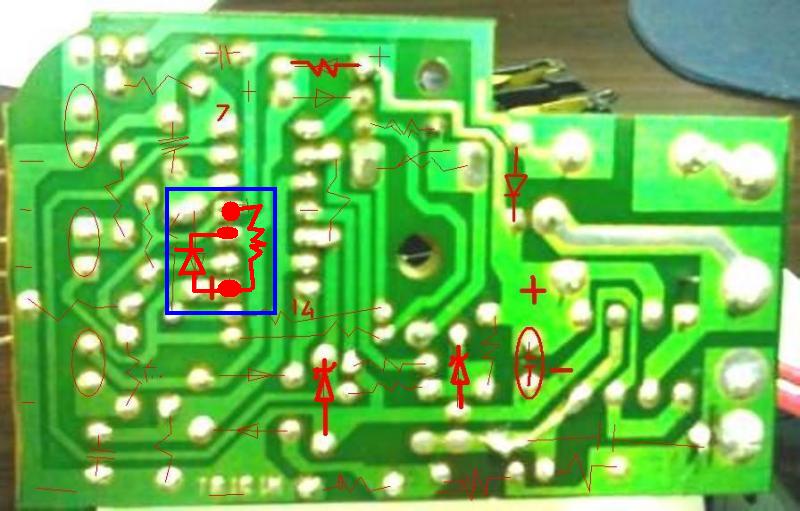

بله حق با شماست البته من با این توصیه قبلی که پایه های 1 و 2 و 3 آی سی را خارج و آزاد کرده اید دیود و مقاومت را در تصویر پشت برد مشخص کردم و لذا از محل پایه 3 ( یعنی پایه 3 سوکت ) استفاده کردم نه از پایه 3 آی سی ( قبلا پایه 3 آی سی را از کج کرده و از سوکت خارج کرده اید )
ولی همانطور که فرمودید اتصال 1 و 3 را فراموش کرده بودم که ناشی از پیری است.
اما ابتکار شما بسیار شایسته تر از توصیه من است و مقصود خیلی تمیزتر حاصل میشه آفرین .
درخصوص 1N4148
اصولا هر جایی از 1N4007بجای 1N4148استفاده کنی اشکالی نداره و بهتر هم هست ولی نمیتونی بجای 1N4007 که قویتره از 1N4148 از استفاده کنی
اما در پایه 3 مورد اشاره اگه از ضعیف ترین دیود هم استفاده کنی اشکالی نداره و هر اتفاقی بیافته و اگه آی سی و مدار به بدترین وضعی بسوزه هرگز این دیود پس از صد سال هم نمیسوزه یعنی درواقع گویی با این اصلاحیه عمر آپ امپ u3 بینهایت شده .
در ضمن اگه از زینر 15 ولت بجای 20 ولت استفاده کنی خیلی بهتره و احتمال صدمه دستگاه باز هم بسیار کمتر میشه ولی 20 ولت هم بد نیست
مجددا بابت تقبل زحمت و اصلاح خطا سپاسگزارم
