در ضمن استفاده از کنتاکتور 220 ولت بهتره . از رله 12 و 24 ولت است چرا؟

قطعا کنتاکتور بهتره چون میتونه ورودی ها و خروجی های بیشتری رو ساپورت کنه و عمر تیغه کنتاکتور با رله قابل مقایسه نیست...کنتاکتور برای گشترس توان بعدی ساختمان میتونه استفاده بشه.....و اینکه عمر کارکرد و ضریب اطمینان سیستم بالاتره میره



[heical]

بله میشه خیر نیاز نیست مدار تغییر کنه ولی اگر بخوای پارامترای رله رو تغییر بدید ...فابریک 12 ولت بوده بخواهید از رله 24 استفاده کنید بله باید پارامترهای تغذیه تغییر کنه

ممنون از شما. ولتاژ رله که تغییر نمی کنه. فقط گفتم احتمالا جریان مصرفی کویل رله ۳۰ آمپری باید بیشتر از رله ۱۰ آمپری باشه و شاید منبع تغذیه خازنی ،که تقریبا تمام محافظ ها از اون استفاده می کنن، نتونه این جریان رو فراهم کنه.
پس طبق فرمایش شما مشکلی از این بابت نیست.



[امیر سجاد]

قطعا کنتاکتور بهتره چون میتونه ورودی ها و خروجی های بیشتری رو ساپورت کنه و عمر تیغه کنتاکتور با رله قابل مقایسه نیست...کنتاکتور برای گشترس توان بعدی ساختمان میتونه استفاده بشه.....و اینکه عمر کارکرد و ضریب اطمینان سیستم بالاتره میره

سلام
بله دلیل اصلی همین است که اشاره کردی . دلیل دوم بوبین کنتاکتور یا رله 220 ولتی از برق شهری است . وبا کاهش ولتاژ مغناطیسی سیم پیچ هم کم میشه و نمیتونه تیقه ها کنتاکتور را جذب کنه و خود کنتاکتور یک محافظ در برابر ولتاژ پایین است.
اما در محافظ های از رله های 12 و 24 ولت استفاده میشه که این ولتاژ تثبیت شده است.
متشکرم



[امیر سجاد]

ممنون از شما. ولتاژ رله که تغییر نمی کنه. فقط گفتم احتمالا جریان مصرفی کویل رله ۳۰ آمپری باید بیشتر از رله ۱۰ آمپری باشه و شاید منبع تغذیه خازنی ،که تقریبا تمام محافظ ها از اون استفاده می کنن، نتونه این جریان رو فراهم کنه.
پس طبق فرمایش شما مشکلی از این بابت نیست.

سلام
دوست خوبم دقت کن تیقه های رله هیچ ربطی به منبع تغذیه خازنی ندارد. منبع تغذیه خازنی یک جریانی در حد میلی آمپر است . که به بوبین رله دستور میدهد.حتی شما میتونی از رله 1000 آمپری هم استفاده کنی
متشکرم



[heical]

سلام
دوست خوبم دقت کن تیقه های رله هیچ ربطی به منبع تغذیه خازنی ندارد. منبع تغذیه خازنی یک جریانی در حد میلی آمپر است . که به بوبین رله دستور میدهد.حتی شما میتونی از رله 1000 آمپری هم استفاده کنی
متشکرم

می دونم عزیزم. اگر دقت کنید من هم عرض کردم جریان کویل رله. هر رله ای در دیتاشیتش مشخصات اهمی و جریان بوبینش ذکر شده. در واقع منظور من این بود که آیا منبع تغذیه خازنی قادر هست جریان مورد نیاز بوبین رله ۳۰ آمپری رو تامین کنه یا خیر؟



[امیر سجاد]

می دونم عزیزم. اگر دقت کنید من هم عرض کردم جریان کویل رله. هر رله ای در دیتاشیتش مشخصات اهمی و جریان بوبینش ذکر شده. در واقع منظور من این بود که آیا منبع تغذیه خازنی قادر هست جریان مورد نیاز بوبین رله ۳۰ آمپری رو تامین کنه یا خیر؟

سلام
دوست خوبم بله مونده به دیتاشیت رله که خودتون اشاره کردید . اگر میخواهی با اطمینان کامل از جریانهای بالاتر استفاده کنی از نقشه زیر استفاده کن.

دوست خوبم اگر منظورتون را به خوبی متوجه نشدم به بزرگی خودتون ببخشید
متشکرم



[heical]

سلام

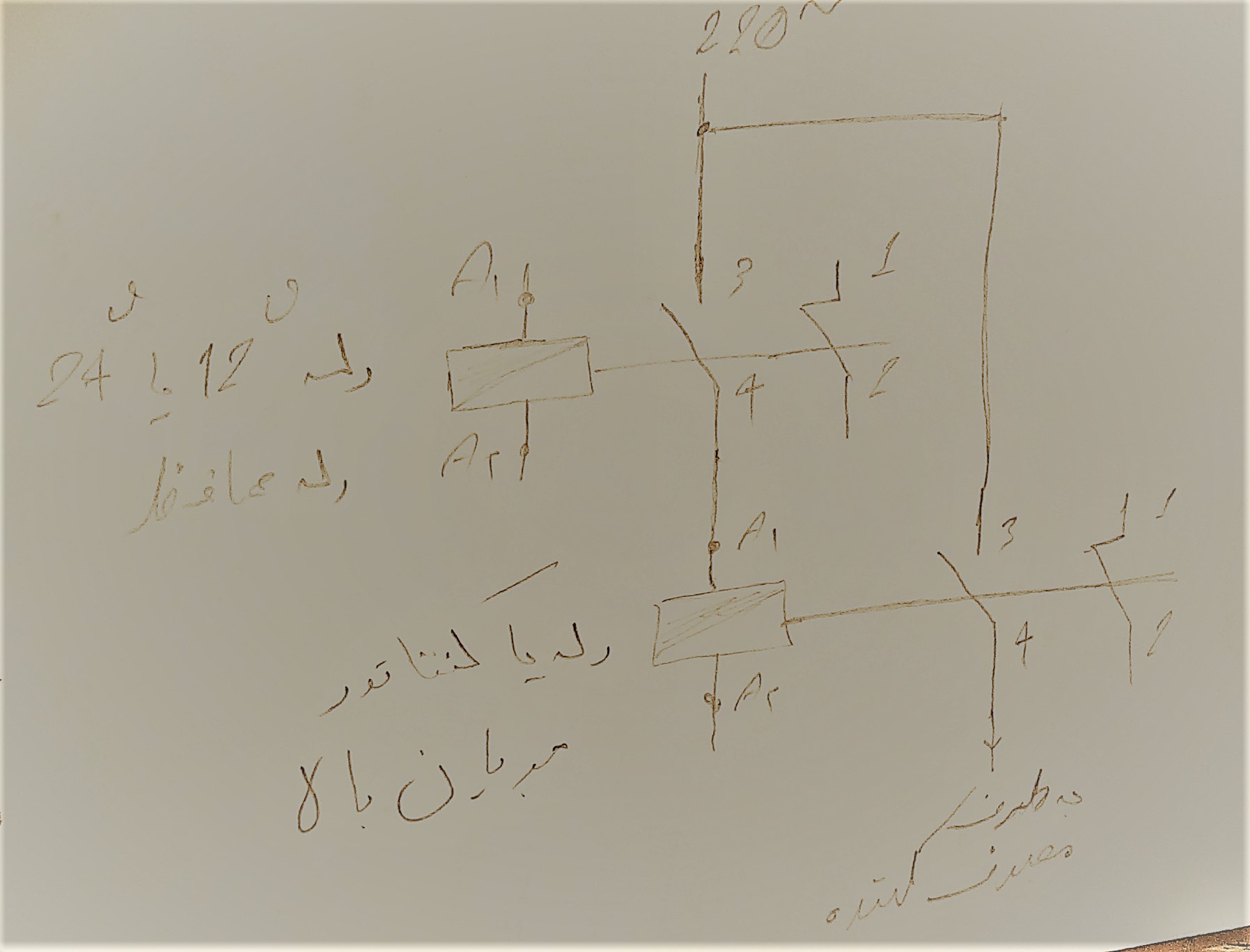

دوست خوبم بله مونده به دیتاشیت رله که خودتون اشاره کردید . اگر میخواهی با اطمینان کامل از جریانهای بالاتر استفاده کنی از نقشه زیر استفاده کن.
مشاهده فایل‌پیوست 178448
دوست خوبم اگر منظورتون را به خوبی متوجه نشدم به بزرگی خودتون ببخشید
متشکرم

سپاسگزارم عزیز بزرگوار. بنده را شرمنده نفرمایید. ممنون از راهنمایی و لطفی که فرمودید و وقتی که برای بنده اختصاص دادید.
سالم و دلشاد باشید



[2aagh]

سلام
به گفته دوست خوبم آقای electronium بله میشه این کار را کرد.
من از این روش استفاده کردم . به جای تعویض رله از کنتاکتور 220 ولت 25 آمپری استفاده کردم.
اما معایبی دارد .
یکی از روزها از منزل زنگ میزنه بیا این چی وصل کردی ؟ محافظ قطع و وصل میکند. چرا؟
دلیلش در روز های پر مصرف به خصوص وسایل اتوماتیک مانند کولر گازی .
موقعی که یخچال و فریز ها و ..... کار میکنند . کولر گازی یا وسایل پر مصرف اتوماتیک میکنه و خاموش میشه بعد از گذشته زمانی کولر گازی روشن میشه با کشیدن جریان لحظه ای ولتاژ پایین مییاید و این پایین آمدن ولتاژ باعث میشه محافظ عمل کنه و دوباره با استارت خوردن کولر گازی این قطع و وصل ها ادامه پیدا میکنه.
راه حل
باید روی اپ امپ کاهش ولتاژ را پایین بیاری تا اپ امپ تشخیص افت ولتاژ را نده .و این کار هم محافظ در ولتاژ پایین به درد نمیخورد.به این علت از محافظ تکی وسایل استفاده میکنم.
ببینم نظر استاد عزیزم غزال چی هست؟
متشکرم
در ضمن استفاده از کنتاکتور 220 ولت بهتره . از رله 12 و 24 ولت است چرا؟
بوبین کنتاکتور ها یا رله ها 220 ولت . به علت کاهش ولتاژ مغناطیسی جهت جذب تیقه ها کمتر میشه و نمیتونه تیقه ها را وصل کنه . و یک نوع محافظ برق در زمان کاهش برق است.

درود همین کار موقع نصب محافظ کلی دست ساز انجام میشه البته با ذکر این نکته که محافظ همون محافظ معمولیه یعنی دستکاری نمیشه وبه خوبی جواب میده حدس بنده درمورد مداری که شما بستید ضعیف بودن اتصلات سیم کشی بوده با تشکر



[gasemi.m100]

با درود و سپاس فراوان

درحالیکه مقاومت یک پایه معنی و مفهومی نداره و باید نسبت به نقطه یا پایه دیگری اعلام فرمایید و نیز بفرمایید از دو طرف ( و با جابجایی پروب ها هم ) چنین مقاومتی داره یا از یکطرف .

درسته بعد از ارسال پست متوجه شدم و کوتاهی کردم و ویرایش نکردم چون میدانستم اساتید متوجه منظور خواهند شد
پایه 2 نسبت به پایه های تغذیه که تقریبا اتصال کوتاه شده بودند اندازه گیری شده
البته در ای سی دوم فقط اتصال دو پایه ی تغذیه مشاهده شد. و مشکل پایه 2 (یا دیگر پایه ها) وجود نداشت یا قابل مشاهده توسط من نبود

که اگرچه شماره پست مربوطه را بخاطر ندارم ، اما چنانچه از پست اول اقدام به مطالعه عمیق فرمایید و از مطالعه سطحی امتناع فرمایید ، بدون تردید شبیه داستان ، شما را جذب و ناگزیر به تعقیب و پیگیری لذت بخشی خواهد کرد

بله این تاپیک را چند ماه پیش از ابتدا تا نیمه خواندم اما در هیاهو کارها سر رشته ی ان گمشد

مطمئنم در صورتیکه نقشه کامل را بکشید از این فرصتی که حاصل شده ، در راستای تسلط قابل توجه و تحول و جهش علمی فنی خود استفاده خواهید کرد. و یکی از لذتبخش ترین خاطرات شما خواهد شد.

طبق توصیه ی شما نقشه ی کامل رسم شده امیدوارم مشکلات زیادی از نظر ترسیمی و ... نداشته باشه



[غزال]

با درود و سپاس فراوان

درسته بعد از ارسال پست متوجه شدم و کوتاهی کردم و ویرایش نکردم چون میدانستم اساتید متوجه منظور خواهند شد
پایه 2 نسبت به پایه های تغذیه که تقریبا اتصال کوتاه شده بودند اندازه گیری شده
البته در ای سی دوم فقط اتصال دو پایه ی تغذیه مشاهده شد. و مشکل پایه 2 (یا دیگر پایه ها) وجود نداشت یا قابل مشاهده توسط من نبود



بله این تاپیک را چند ماه پیش از ابتدا تا نیمه خواندم اما در هیاهو کارها سر رشته ی ان گمشد


طبق توصیه ی شما نقشه ی کامل رسم شده امیدوارم مشکلات زیادی از نظر ترسیمی نداشته باشه
مشاهده فایل‌پیوست 178454
متاسفانه داخل خونه غلط گیر نداشتم و بعد از اشکالی که هاشور خورده با مداد ادامه دادم

درود

آفرین
هرچند خطاهای نقشه زیاده
با این ارتباطات آپ امپ ۱۲و ۱۳ و ۱۴ خیلی زودتر از ۱و۲و۳ میسوزه البته مقاومت زیادِ پایه های آپ امپ دلیل سلامتش نیست و ممکنه ۱۲و۱۳و۱۴ هم سوخته باشه. هرچند مقاومت زیاد پایه ها نسبت به تغذیه احتمال صحت آنرا تقویت میکنه

ارتباط بیس ترانزیستور نادرسته
و غیره
شما که زحمت نقشه را تقبل فرمودی که قابل تقدیره دراینصورت چرا از زحمت ناچیز دریغ میکنی و نقشه را نچرخوندی که مطالعه آن دشوار نباشه و مخدوش ترین و مبهم ترین و خط خورده ترین بخش نقشه ، مربوط به آپ امپی است که سوخته و باید دقیق ترین و تمیزترین و شفاف ترین بخش نقشه میبود .

هرچند زحمت پاکنویس در قبال بقیه زحمات بسیار ناچیزه و بسرعت میتونی پررنگ و تمیز پاک نویس کنی
اما درغیراینصورت هم میتونی از تکه های کاغذ بجای لاک استفاده و اصلاح کنی .
کوچکترین خطا منجر به گمراهی و سردرگمی و ارزیابی ناصحیحم میشه ، لذا لطفا خیلی خیلی دقت کن .

هر کاری تابحال انجام دادی مطلعم کن ، خصوصا اگه قطعاتی با مشخصات متفاوت جایگزین کردی اعلام کن.
مارک و مدل محافظ را هم اعلام کن که برای اعضاءانجمن بیشتر قابل استفاده باشه.
