آموزشی: تاپیک منابع تغذیه dc 2 dc

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,028
106,699
با سلام :
انواع منابع تغذیه dc 2 dc در این تاپیک :

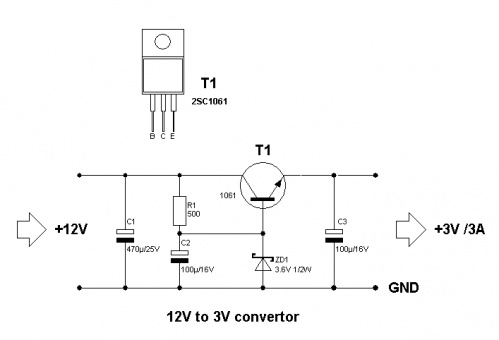

مبدل 12 ولت به 3 ولت 3 امپری :


ادامه دارد :
با تشکر .
موفق باشید .


پیوست‌ها

  • 28 کیلوبایت بازدیدها: 2,315

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,028
106,699

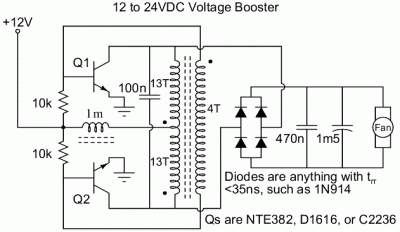

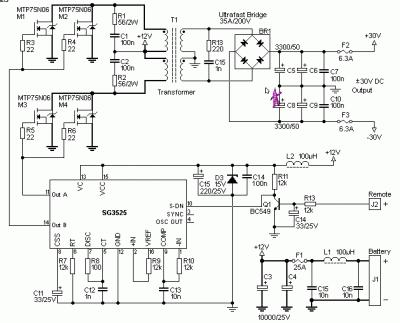

مبدل 12 ولت به 24 ولت dc 2 dc

با سلام :
اين هم مداري براي تبديل 12 ولت باتري به 24 ولت از نوع سويچينگ .
با تشكر .
موفق باشيد .


پیوست‌ها

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,028
106,699
با سلام :

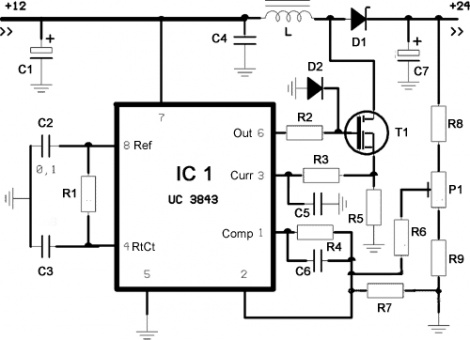

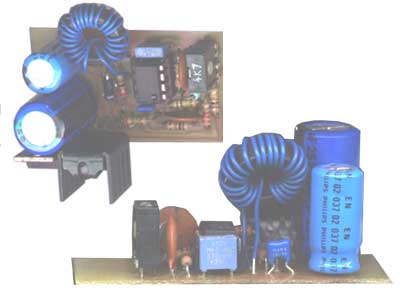

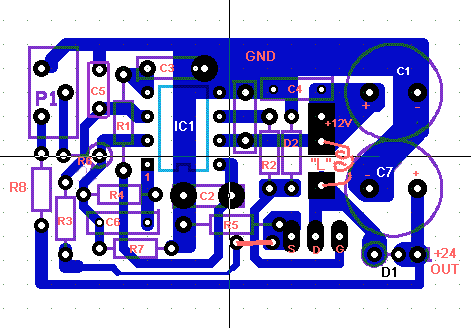

اين هم مداري ديگر با نقشه و راهنماي كلي و فيبر چاپي ساده تر از اولي و با قدرت خروجي نزديك يك امپر در 24 ولت :
[hide]
Part-list

  • T1 = BUZ11
  • L= 100uH Toroid
  • IC1= UC3843
  • C1= 1000uF/16V
  • C2,4= 0.1 uF/63V multilayer
  • C3= 2n2/63V MKT
  • C5=470pF/63V ceramic
  • C6= 100pF/ ""
  • C7= 2200uF/35V (see NOTES)

  • D1 = BY159 (see NOTES)
  • D2 = BY159
  • R1,6,7= 10K
  • R2= 22Ohm
  • R3= 1K
  • R4= 150K
  • R5= 0.27Ohm
  • R8= 12K
  • P1=2K2 Trim
All Resistors are 0,25 Watts
uc3843_1a.jpg [/hide]
اگر مشگلي داشتيد پيام بزاريد در خدمتم .
با تشكر .
موفق باشيد .


پیوست‌ها

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,028
106,699

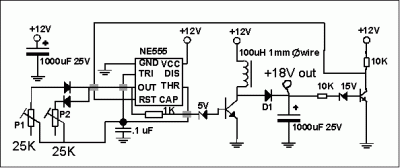

12 ولت به 18 ولت dc to dc

با سلام :
اين هم مداري براي تامين ولتاژ 18 ولت از باتري 12 ولت شرح مدار به زبان اصلي :
This is a power source that creates a DC voltage higher than the voltage feeding the it. It might be used to power your laptop (+18V) from a car battery (12V ~ 13.8V). It is built using very ordinary parts that should be readily available. Here are some specs:
با تشكر .
موفق باشيد .


پیوست‌ها

promazaheri

کاربر
2009-02-11
5
22
با عرض سلام خدمتاساتید عزیز
مداری ups دی سی به دی سی یا خروجی 12 ولت و 1.30 تمپر لازم دارم که ضمن تعویض جریان از برق شهر به باطری قادر به شارژ اتوماتیک باطری تا زمان شارژ کامل نیز باشد
اگر کمکم کنید متشکر میشم
پیشاپیش ار اساتید محتم کمال تشکر را دارم


gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,028
106,699
با عرض سلام خدمتاساتید عزیز
مداری ups دی سی به دی سی یا خروجی 12 ولت و 1.30 تمپر لازم دارم که ضمن تعویض جریان از برق شهر به باطری قادر به شارژ اتوماتیک باطری تا زمان شارژ کامل نیز باشد
اگر کمکم کنید متشکر میشم
پیشاپیش ار اساتید محتم کمال تشکر را دارم

با سلام :
عزيزم دو تا پيام خصوصي پشت سر هم در رابطه با اين درخواست شما ازتون دريافت كردم و سه تا پست در بخش هاي مختلف زديد كه در يكي از انها پاسخ گذاشتم منظور شما از dc 2 dc بودن و شارژ باتري با برق شهر و هنگام موجود بودن برق شهر كاري (موضوعات متناقضي هستند ) مربوط به dc 2 dc نميشه لطف كنيد مشگل خود را واضح تر بفرماييد در خدمتم . پيام هاي خصوصي را ديگه لزوم پاسخ نميبينم ....
با تشكر .
موفق باشيد .


gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,028
106,699
چراهمه ی نقشه ها تون تعوری هستند
با سلام :
دوست عزيز منظور از تعوري متوجه نشدم نقشه كه تعوري نميشه معمولا تيوري را در متن ميتوان خواندمنظور شما ايا نقشه ها وضوح ندارند يا خوانا نيستند لطفا توضيح بيشتر ...
با تشكر .
موفق باشيد .


راستگار

VIP+ افتخاری
کاربر +vip پلاس
vip افتخاری
کاربر
2006-10-03
1,289
11,200
چراهمه ی نقشه ها تون تعوری هستند

چراهمه ی نقشه ها تون تعوری هستند
با سلام : با عرض ادب خدمت جناب رجبي فكر مي كنم منظور ايشان را فهميدم به نظرم چون در صفحات اول سرويس منوال توضيحاتي راجع به سرويس دستگاه ارائه شده وايشان متلفت نشده اند كه نقشه معمولاً در انتها و يا در وسط اطلاعات سرويس منوال واقع است اميدوارم اين كاربر محترم هم با بازديد كل صفحات سرويس منوال به نقشه اصلي هم برسند . در ضمن بعض از اكروبات ريدرها نيز به دليل كمبود فونت گاهي در خواندن نقشه مشكل دارند و با آبديت كردن مشكلشان حل خواهد شد البته در صورتيكه فونت مورد نياز را هم تامين كنيم مشكلشان حل خواهد شد اما بعضي از ريدرهاي ساده هم هستند كه نيازي به فونت ندارند و در صورتيكه نقشه ها را با اين ريدرها باز كنيم چنين مشكلاتي نخواهيم داشت نمونه خيلي فراوان اين ريدرها همراه ويندوز mrt ارائه شده كه ضمن سبك بودن برنامه اكثر نقشه ها را بدون مشكل باز مي كند . با تشكر
