با سلام :
دوست عزيز در طول همين تاپيك فكر كنم چند تا مدار صافي براي كنترل زير وبم اپلود كرده ام انها را هم ميتونيد مطالعه كنيد :مدارات اوليه امپلي فايرها

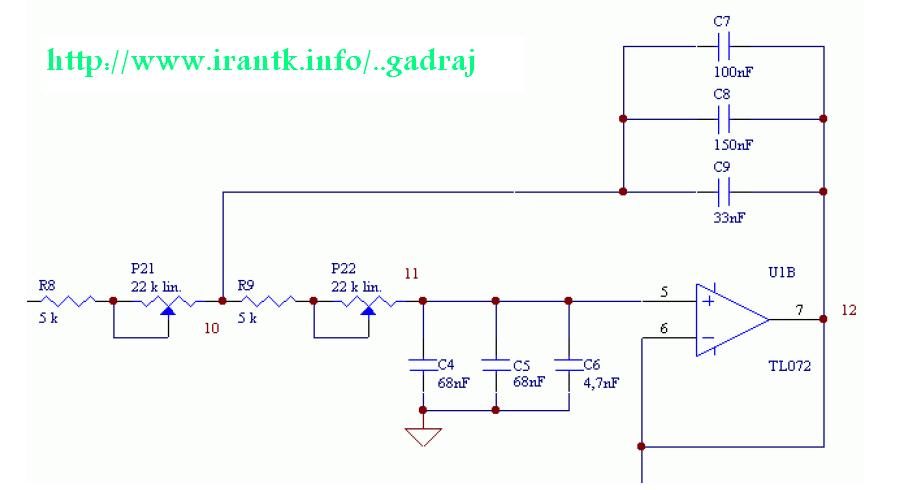

و اما نقشه مداري كه ملاحضه ميكنيد مناسب براي امپليهايي كه داراي ساب هستند و با توجه به طراحي ان كه به اصطلاح عبور از نقطه صفر معروف هست با توجه به سادگي ان - يكي از كارايي ترين كنترل براي زير و بم و ساب هايي ميباشد كه تقديم ميكنم براي راهنمايي در مونتاژ و ساخت (اعم از مدار چاپي و نمونه ساخته شده ) فايل ضميمه را دانلود وچنانكه حرفه اي هستيد از لينك هاي داخل ان {اگر انلاين باشيد } به نرم افزار محاسباتي دست پيدا خواهيد كرد تا نسبت به محاسبات نياز واقعي خود يعني قدرت خروجي امپلي و فضاي محل استفاده ساب و نوع جعبه ساب و..... دست يازيد .
با تشكر .
موفق باشيد .
با سلام وعرض خسته نباشید به شما استاد محترم :
در مورد مدار فوق چند سوال از حضورتان داشتم:
1- آیا ورودی این مدار به خروجی آمپلی باید وصل گردد؟
2- آیا این مدار جداگانه به منبع تغذیه احتیاج دارد؟
3- اگر برایتان امکان دارد ورودی و خروجی مدار را مشخص کنید و خازن هایc4تا c9 باید چند ولتی باشد
در بخش قطعه شناسی(طرز کاربلندگو) یک مدار کراس اوور غیر فعال را گذاشته اید ( بوسیله سلف و خازن)
اگر برایتان مقدور است نقشه آن را هم بگذارید پیشاپیش از شما متشکرم....
