تاپيك مدارات ساده الكترونيكي براي مبتديان

[takroz]

عرض سلام و وقت بخیر
آقای gadraj ببخشید که مزاحمتون میشم

من قیلا این مدار رو ساختم ولی هنگام تست آی سی گرم میشد
مشکل از کجا میتونه باشه
و اینکه نقشه مدار که کشیدم درسته یا نه

و در برنامه ای که گفتین دانلود کردم این مدار رو در آوردم

در این مدار من لامپ و کلید رو کجا باید بزارم

با احترام



[gadraj]

عرض سلام و وقت بخیر
آقای gadraj ببخشید که مزاحمتون میشم

من قیلا این مدار رو ساختم ولی هنگام تست آی سی گرم میشد
مشکل از کجا میتونه باشه
و اینکه نقشه مدار که کشیدم درسته یا نه

و در برنامه ای که گفتین دانلود کردم این مدار رو در آوردم

در این مدار من لامپ و کلید رو کجا باید بزارم

با احترام

با سلام :
عزيزم اگر مقدار مقاومت ها را در شكل اول ميگذاشتيد بهتر ميتونستم راهنمايي كنم ولي فكر كنم مشگل از اي سي شما بوده كه معيوب است اي سي را عوض كنيد يا مقدار مقاومت هخا را بزاريد ........

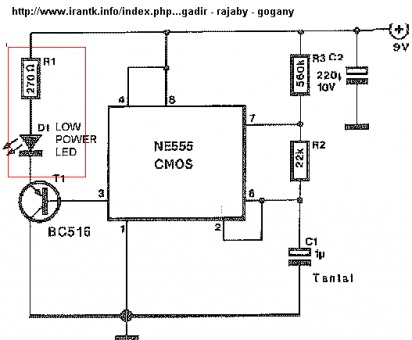

در مورد تايمر هم راهنماي استفاده از 555 را كامل بخونيد متوجه مي شويد كه پايه 3 اي سي خروجي ان ميباشد و ورودي هم مشخص هستش با اين حال يك مدار براتون ميزارم شما ميتونيد با تعويض خازن الكتروليتي يك ميكروفاراد به زمانهاي مورد نياز دست يابيد و هم چنين بجاي ال اي دي داخل خط قرمز را با يك رله 9 ولتي جايگزين كرده و توسط كنتاكت هاي رله فوق ولتاژ برق شهر (لامپ 220 ولتي ) را قطع وصل كنيد .
با تشكر .
موفق باشيد .



[takroz]

مقدار ها 10K در هر سه مقاومت

راستی من راهنمای آی سی 555 را دیشب گشتم ولی پیدا نکردم میشه لینکش رو برام ارسال کنید
در مداری که پیشنهاد کردید c1 و c2 هر دو خازن شیمیاییه؟
به جای ترانزیستوری که معرفی کردید ترانزیستور مشابهی هست؟
با سپاس از زحمات شما دوست عزیز و گرامی



[gadraj]

مقدار ها 10K در هر سه مقاومت

راستی من راهنمای آی سی 555 را دیشب گشتم ولی پیدا نکردم میشه لینکش رو برام ارسال کنید
در مداری که پیشنهاد کردید c1 و c2 هر دو خازن شیمیاییه؟
به جای ترانزیستوری که معرفی کردید آی سی مشابهی هست؟
با سپاس از زحمات شما دوست عزیز و گرامی

با سلامي مجدد:
دوست عزيز : مثل اينكه در نقشه اي كه كشيديد مشگلي داريد كه بررسي و بزودي مشخص ميكنم ولي با اين مقدار مقاومت نبايد اي سي شما داغ كنه احتمال معيوب بودن اي سي زياد است .
لينك فوق را بزودي براتون اعلام ميكنم .
بله در پست قبلي اشاره كردم كه الكتروليتي (يعني شيميايي ) هستند .
من ترانزيستوري به شما معرفي نكردم كه جايگزين اي سي داشته باشه منظور تان كدوم است مشخص كنيد و بجاي ترانزيستور موجود در مدار پيشنهادي ميتونيد از هر نوع pnp مثلا a1015 استفاده كنيد .
با تشكر.
موفق باشيد .



[takroz]

پاسخ بالا ویرایش شد ببخشید در پاسخ اشتباه تایپی بود (ترانزیستور به جای آی سی)

مشکل از آی سی نمیتونه باشه
با 3 تا آی سی امتحان کردم ولی در هر 3 آی سی مشکل همین بود که عرض کردم

با تشکر



[gadraj]

پاسخ بالا ویرایش شد ببخشید در پاسخ اشتباه تایپی بود (ترانزیستور به جای آی سی)

مشکل از آی سی نمیتونه باشه
با 3 تا آی سی امتحان کردم ولی در هر 3 آی سی مشکل همین بود که عرض کردم

با تشکر

با سلام :

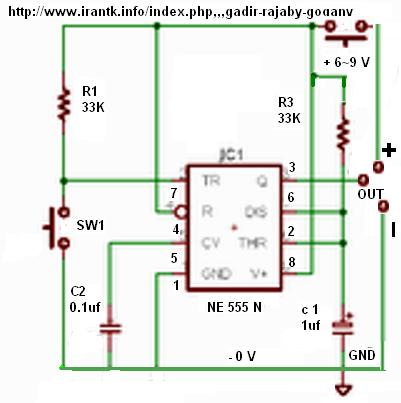

دوست عزيز مشگل داغ كردن ايسي شما در نقشه و مونتاژ مدارتان مي باشد و نقشه شما را از روي بردي كه گذاشتين در اوردم و اپلود ميكنم اصلاح كنيد تا مشگل داغ كردن و كار نكردن مدارتان حل شود .
لينك را به چشم اگر نبود دوباره اپلود ميكنم ..
در پاسخ قبلي هم عرض كردم مشابه ترانزيستور مدار پيشنهادي a1015 و هرنوع ترانزيستوري كه tup و pnp باشد كار ميكند .
با تشكر .
موفق باشيد .



[reza1559]

با سلام :
كاربران عزيز در اين تاپيك مدارات ساده و عملي الكترونيكي براي مبتديان عرضه ميگردد .
براي شروع اين بلبل الكترونيكي را داشته باشيد .

با تشكر .
موفق باشيد .
ادامه دارد :

اگه منبع تغذیه مون 220 متناوب باشه باید چه چیزی به مدار اضافه کنیم؟
با سپاس



[gadraj]

اگه منبع تغذیه مون 220 متناوب باشه باید چه چیزی به مدار اضافه کنیم؟
با سپاس

با سلام:

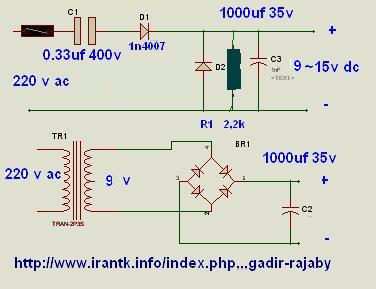

دوست عزيز هر كدوم از دو مدار پيشنهادي را كه دوست داشتيد استفاده كنيد نوع اول بدون ترانس و عايق ازبرق شهر نيست پس احتياط از خطر برق گرفتگي را لحاظ كنيد ولي نوع دوم با ترانس و حفاظت از خطر فوق مي باشد .
با تشكر .
موفق باشيد .



[reza1559]

با سلام:
دوست عزيز هر كدوم از دو مدار پيشنهادي را كه دوست داشتيد استفاده كنيد نوع اول بدون ترانس و عايق ازبرق شهر نيست پس احتياط از خطر برق گرفتگي را لحاظ كنيد ولي نوع دوم با ترانس و حفاظت از خطر فوق مي باشد .
با تشكر .
موفق باشيد .

استاد عزیز
من یه زنگ بلبلی رو که از بازار تهیه کرده بودم بازش کردم اما خازنی توش ندیدم میشه بیشتر توضیح؟
با نهایت تشکر از زحمات شما استاد بزرگ



[8225]

با سلام
نرم افزاري مي خوام براي طراحي نقشه مدار الكتريكي و تست مداردر همان نرم افزار لطفا برايم دانلود كنيد و يا ادرس سايت را برام بگذاريد
