با سلام :
عزیزم معمولا چنین فرستنده هایی دقیقا روی فرکانس کریستال کار نمیکنند و ممکن است فرکانس نهایی مدار شما ضرایبی از هارمونیک فرکانس اوسیلاتور اصلی (همون فرکانس کریستال ) باشد به نظر بنده فرکانس نهایی فرستنده شما احتمالا روی هارمونیک دوم فرکانس اصلی کریستال تنظیم شده است (بازم معمولا اینطور هستند و به باند اماتوری معروف ) و اگر چنین هست در این صورت بااستفاده از جدول پایین همون نقشه پست 48 سیم پیچ های مدار را روی فرکانس 100 مگ در نظر بگیرید و با کمی تغییر در طول انها (معمولا سیم پیچها را میتوان با افزایش طول انها کاهش ظرفیت و بالعکس با کاهش طول سیم پیچ به ظرفیت ان اضافه کرد ) و بدون تغییر در تعداد دور و قطر سیم روی فرکانس 70 مگ تنظیم و استفاده کنید .
مطلب بعدی که مهم نیز هست اینکه باید توان خروجی فرستنده فعلی شما قادر به تحریک ورودی این تقویت کننده باشد تا صحیح کار کند لذا با توجه به اینکه اطلاعات لازم را در مورد فرستنده خود درج نکرده اید لذا به نظرم بهتر است تست و نتیجه را بزارید تا در صورت بروز مشگل در گام های بعدی در خدمت باشیم .
موفق باشید .



[reyha]

خیلی متشکرم از اینکه اینقدر فصیح و سریع جوابم رو دادید . من در کل فکر میکنم که گیرنده من نیز میبایست فرکانس 72 و یا حتی 100 رو دریافت کنه که روی بدنه آن 35 مگا نوشته شده بنابراین حتی اگه من برد فرستندم رو افزایش بدم بعید میدونم بتونم بااین گیرنده هماهنگش کنم. که درکل من چنین هدفی نداشتم و فقط میخواستم برد فرستندم بیشتر بشه که اونم فکر میکنم بااضافه کردن آنتن برام میسر بشه . حال اگه فکر میکنید دراشتباهم لطفا راهنماییم بفرمایید. با نهایت تقدیر و سپاس از لطفتون.



[gadraj]

خیلی متشکرم از اینکه اینقدر فصیح و سریع جوابم رو دادید . من در کل فکر میکنم که گیرنده من نیز میبایست فرکانس 72 و یا حتی 100 رو دریافت کنه که روی بدنه آن 35 مگا نوشته شده بنابراین حتی اگه من برد فرستندم رو افزایش بدم بعید میدونم بتونم بااین گیرنده هماهنگش کنم. که درکل من چنین هدفی نداشتم و فقط میخواستم برد فرستندم بیشتر بشه که اونم فکر میکنم بااضافه کردن آنتن برام میسر بشه . حال اگه فکر میکنید دراشتباهم لطفا راهنماییم بفرمایید. با نهایت تقدیر و سپاس از لطفتون.

با سلام :
عزیزم برای رفع مشگل شما : در چنین شرایطی کافیست که فقط برد فرستنده را افزایش دهید که روش ان در پست قبلی به اختصار اشاره شد با افزایش برد فرستنده نیازی به تغییر در گیرنده نیست چون فرکانس کاری فرستنده هنوز باید مثل قبل و ثابت باشد که گیرنده هم دریافت خواهد کرد همچنین با افزایش طول انتن که برای فرستنده در این کاربرد (روی هواپیمایا هلیکوپتر مدل ) نیز مشگلات اضافه وزن و ایرودینامیک و.... را به همراه خواهد داشت لذا توصیه این است در صورتیکه فرکانس و توان دقیق فرستنده برای شما مشخص هست از همین مدار طبق راهنمایی پست قبلی اقدام و با کمی تبحر و تجربه کاری میتوانید مشگل خود را حل نمایید .
در طی مراحل اگر به مشگلی برخورد کردین پیام بزارید در خدمتون خواهیم بود .
موفق باشید .



[reyha]

باسلام مجدد به شما . ببینید من اصلا نمیدونم باید از کجاشروع کنم یعنی منظورم اینه که مدار روباید
جداگانه درست کنم بعد وقتی مدارم رو درست کردم ورودی مدار رو مه 15ولت هستش رو وصل کنم به باطری فرستندم که تشکیل شده از 8 عدد باطری قلمی 1.2 ولتی . حالا بعد که اینکارارو انجام دادم آیا خروجی مدارروباید به آنتنم وصل کنم یا که نه یه آنتن دیگه باید براش تهیه کنم یا شایدم اصلا نباید به آنتنم وصلش کنم . ضمنا یه لطفی بفرمایید اگه دراون جدول برفرض ازفرکانس 100 مگ رو درنطر بگیرم مقدار rfc و l1 و l2 رو دقیقا چه مقداری باید درنظر بگیرم . و آیا اصلا برای فرستندم که 35 مگ هست اصلا میتونم 100 مگ رو در نظر بگیرم. باتشکر از شما.منتظر جوابتون هستم.



[gadraj]

باسلام مجدد به شما . ببینید من اصلا نمیدونم باید از کجاشروع کنم یعنی منظورم اینه که مدار روباید
جداگانه درست کنم بعد وقتی مدارم رو درست کردم ورودی مدار رو مه 15ولت هستش رو وصل کنم به باطری فرستندم که تشکیل شده از 8 عدد باطری قلمی 1.2 ولتی . حالا بعد که اینکارارو انجام دادم آیا خروجی مدارروباید به آنتنم وصل کنم یا که نه یه آنتن دیگه باید براش تهیه کنم یا شایدم اصلا نباید به آنتنم وصلش کنم . ضمنا یه لطفی بفرمایید اگه دراون جدول برفرض ازفرکانس 100 مگ رو درنطر بگیرم مقدار rfc و l1 و l2 رو دقیقا چه مقداری باید درنظر بگیرم . و آیا اصلا برای فرستندم که 35 مگ هست اصلا میتونم 100 مگ رو در نظر بگیرم. باتشکر از شما.منتظر جوابتون هستم.

با سلام :
- لطف کنید یک عکسی از مدار فرستنده خود را در همینجا لینک یا اپلود کنید تا راهنمایی کنیم
- همچنین شماره ترانزیستورهای مدار هم را درج کنید .

راهنمای استفاده از جدول :
ردیف اول : freq = مشخصه فرکانس کاری فرستنده میباشد
ردیف دوم : P out = قدرت خروجی فرستنده بر حسب دسیبل بیان شده است
ردیف سوم : c1 = ظرفیت خازن شماره یک را به نسبت فرکانس باید انتخاب کنید
ردیف چهارم: c2 = ظرفیت خازن شماره دو را به نسبت فرکانس باید انتخاب کنید
ردیف پنجم : c3 = ظرفیت خازن شماره سه را به نسبت فرکانس باید انتخاب کنید
ردیف شش : L1 = ظرفیت سیم پیچ شماره یک بر حسب میکروهانری در فرکانس مربوطه را نشان میدهد
ردیف 7 : L2 = ظرفیت سیم پیچ شماره دو بر حسب میکروهانری در فرکانس مربوطه را نشان میدهد
ردیف 8 : RFC = ظرفیت سیم پیچ { RFC}بر حسب میکروهانری در فرکانس مربوطه را نشان میدهد
ردیف 9 : Q1 = شماره ترانزیستوری که باید درفرکانس مربوطه انتخاب و بکار گیرید

بااین حساب در فرکانس 100 مگ خازن یک 68 پیکوفاراد و خازن 2 10 پیکو و خازن 3 نیازی نیست
سیم پیچ 1 0/82 میکروهانری و سیم پیچ 2 0.47 میکروهانری و ار اف سی معادل 10 در 100 میکروهانری {1000}خواهد بود .
موفق باشید .



[reyha]

باسلامی مجدد خدمت شما. اینم عکسای داخل فرستندم که واستون آپش کردم.
http://i48.tinypic.com/2qwmvkk.jpg
http://i48.tinypic.com/30tkksg.jpg
http://i48.tinypic.com/28iu8gz.jpg
http://i47.tinypic.com/20g16yu.jpg
http://i48.tinypic.com/2yug1vq.jpg
http://i50.tinypic.com/5mab1t.jpg
http://i48.tinypic.com/x5uomd.jpg
http://i48.tinypic.com/sm94rn.jpg
http://i50.tinypic.com/2zg5k4w.jpg
http://i50.tinypic.com/5af2oo.jpg
شرمنده میدونم خیلی زیاد شدن ولی چاره ای نداشتم مجبوربودم همشون و بزارم.



[gadraj]

باسلامی مجدد خدمت شما. اینم عکسای داخل فرستندم که واستون آپش کردم.
شرمنده میدونم خیلی زیاد شدن ولی چاره ای نداشتم مجبوربودم همشون و بزارم.

با سلام :
دوست عزیز خیلی زحمت کشیدین ممنون .

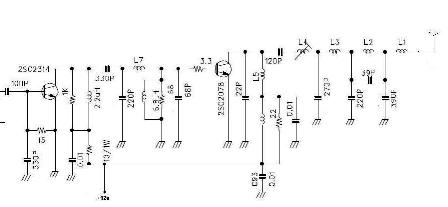

مدار موجود شما بررسی شد با توجه به اینکه از ترانزیستور نیمه قدرت 2314 در خروجی مدار استفاده شده است لذا در ادامه تقویت و استفاده از مدار پست 5 باید تغییراتی در قسمت درایور ترانزیستور خروجی بدهید (البته ببخشید با توجه به عدم اطلاع بنده از سطح اطلاعات و تجربیات شما در این زمینه بنده به سهم خود توصیه دستکاری نمیکنم ولی... ) و از ترانزیستور c2078 بهره بگیرید تا با مدار فوق منطبق و قابل استفاده باشد و مدار اسانتری نیز براتون تهیه کردم {شکل 1 } اگر ابزار الات و تخصص کافی دارید از نقشه های ضمیمه شده زیر راهنمایی بگیرید .
برای توضیحات اضافی بعد از مطالعه نقشه های پیشنهادی اگر موردی داشتین پی ام بزارید تا نسبت به مورد در خدمت باشیم .
موفق باشید .



[reyha]

سلامی دوباره خدمت شما . ازراهنماییهاتون هم حسابی متشکرم . ببینید باتوجه به نقشه فوق فکر میکنم من از قسمت ترانزیستور2314 به بعد باید عین مداررو درست کنم و بعد آنتن فرستندمم باید به قسمت آنتن این مدار متصل کنم . یا اینکه بجای 2314 از 2078 استفاده کنم و بعد بقیه مدار رودرست کنم .لطفا راهنماییم کنید چون میخوام درستش کنم. بازهم از لطفتون متشکرم.



[gadraj]

سلامی دوباره خدمت شما . ازراهنماییهاتون هم حسابی متشکرم . ببینید باتوجه به نقشه فوق فکر میکنم من از قسمت ترانزیستور2314 به بعد باید عین مداررو درست کنم و بعد آنتن فرستندمم باید به قسمت آنتن این مدار متصل کنم . یا اینکه بجای 2314 از 2078 استفاده کنم و بعد بقیه مدار رودرست کنم .لطفا راهنماییم کنید چون میخوام درستش کنم. بازهم از لطفتون متشکرم.

سلام مجدد:
از کلکتور ترانزیستور 2314 باید طبق نقشه پیشنهادی شروع کرده و یک ترانزیستور 2078 را به عنوان تقویت قدرت نهایی به مدار طبق نقشه اضافه کنید و انتن را به خروجی مدار وصل کنید اگر مشکل کمتود تغذیه نداشته باشید و طبق نقشه دقیقا مونتاز و تنظیم کنید در یک منطقه باز برد فرستنده شما تا افق منطقه خواهد بود .

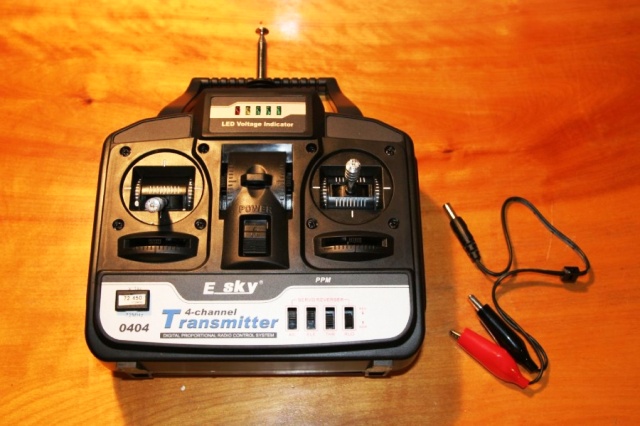

توجه کنید که یکی از نقشه ها فاقد حذف هارمونیک و ساده میباشد که مصرف باتری بالاتری دارد ولی نقشه تکمیلی از هر نظر تست شده و در حال کار میباشد که از کاتالوگ همون مدار هم براتون تقدیم کرده ام و مدل نمونه کامل در حال استفاده 4 کانالی ان در شکل زیر می بینید .
موفق باشید .
