سلام دوست عزیز

منظور RDS(ON)=15mΩ(typ.) @ VGS=10V یا RDS(ON)=22mΩ(typ.) @ VGS=5V . یعنی باچه ولتاژ گیت تحریک میشه تا سورس و درین کلید بشه.
تو این دیتا شیت چنی چیزی نیست . در ترانزیستور های رادیویی یا فرکانس بالا وجود داره. خوب شما می تونید روی مادر برد ها نگاه کنید دیتا شیتشون رو مقایسه نمایید.
موفق باشید.



[kasra_xox]

با سلام
اگه میشه کتابهای خوب انگلیسی برای تعمیرات سخت افزار کامپیوتر به من معرفی کنید من اینارو برای دوستم میخواستم چون میخواد تازه شروع کنه و ایا کتابی به زبان انگلیسی است که طرز عبب یابی و ولتاژگیری قسمتهای مختلف مادربرد را شرح دهد
با تشکر



[imMohsen]

چرا تاپیک آموزش استفاده از ابزار تعمیرات بسته شده و کلا هیچ پستی در اون نیست؟



[jaxtor]

ببینید عزیزان من خودم تعمیر کار تلویزیون هستم توفنی وحرفه ای هم دوره دیدم البته اونجا هیچی بهمون یاد ندادن برای یاد گیری تلویزیون باید تو تعمیرگاهها شاگردی کنی تا یاد بگیری با راهنمایی ذیگران و کتابهای توی بازار هیچی نمیتونین یاد بگیرین



[m-j]

با سلام
دوستان می خواستم در مورد مقاومت شنت اطلاعاتی کسب کنم و اینکه بوسیله این مقاومت چه طور در منبع تغذیه جلوی اتصال کوتاه گرفته میشه؟؟
با تشکر



[gadraj]

با سلام
دوستان می خواستم در مورد مقاومت شنت اطلاعاتی کسب کنم و اینکه بوسیله این مقاومت چه طور در منبع تغذیه جلوی اتصال کوتاه گرفته میشه؟؟
با تشکر

سلام :
شنت مقاومتی هست کم اهم ولی با توان { وات } بالاتر که هر گاه در مسیر خروجی مداری قرار بگیرد !! بعنوان سنسور محدود کننده جریان خروجی و اگر در مسیر ورودی مداری واقع شود به عنوان سنسور جریان مصرفی همون مدار مورد استفاده دارد .
- فرض کنید منبع تغذیه شما در حداکثر توان >> 10 امپر با ولتاژ 12 ولت میباشد .
برای محدود سازی چنین منبعی باید یک مقاومت شنت در مسیر خروجی قرار دهید تا به عنوان سنسور { راه انداز یک سویچ } عمل کند .
برای محاسبه شنت فوق باید از قانون اهم استفاده کنید - ولتاژی که قرار هست در شنت باشد تا سویچ قطع یا محدود کننده را راه اندازی کند { برای ترانزیستور های قدرت سیلیکونی معمولا 0.7 ولت و برای اپ امپ ها حدود چند میلی ولت و... } را مشخص نموده و جایگزین ولتاژ شنت کرده و حداکثر جریان مدار { در مثال 10 امپر فرض شد } را جریان شنت بگیرید >> حال مقدار عددی مقاومت شنت را محاسبه و همچنین حداکثر جریان عبوری شنت { باز همون 10 امپر مثال } جریان شنت گرفته و اهم انرا بدست میارید .
نحوه عملکرد شنت بدین صورت هست که هرگاه جریان عبوری از شنت کمتر از 10 امپر { فرض مثال } باشد !! ولتاژی که روی شنت تلف میشه کمتر از مقدار راه انداز و در نتیجه عملا مدار با توان خود کار خواهد کرد اما به محض اینکه جریان بالابرود !!! ولتاژ افت روی شنت نیز افزایش و به محض رسیدن به استانه ولتاژ راه انداز !!! این بار سویچ قطع کننده یا محدود کننده وارد عمل شده و خروجی را قطع یا محدود خواهد کرد .
مقدار عددی توان شنت برای مثال >> 10 ×0.7 = 7 وات که بهتر است مقداری بالاتر {جبران تلرانس } یعنی حدود 10 وات را در نظر بگیرید
مقدار عددی اهمی شنت >> 10 / 0.7 = 0.007 اهم { هفت هزارم اهم } که نزدیک ترین استاندارد طبق دین e12 همون 0.068 اهم خواهد بود .
البته موارد مصرفی شنت فقط در همین چند خط خلاصه نمیشود و کاربردهای مختلفی به نسبت نیاز در مدارات دارد ولی انچه مسلم هست اینکه معمولا از همین روش و به عنوان سنسور جریان استفاده میگردد { شنت در ترانسفورماتور های جوشکاری و... } .
موفق باشید .



[m-j]

نحوه عملکرد شنت بدین صورت هست که هرگاه جریان عبوری از شنت کمتر از 10 امپر { فرض مثال } باشد !! ولتاژی که روی شنت تلف میشه کمتر از مقدار راه انداز و در نتیجه عملا مدار با توان خود کار خواهد کرد اما به محض اینکه جریان بالابرود !!! ولتاژ افت روی شنت نیز افزایش و به محض رسیدن به استانه ولتاژ راه انداز !!! این بار سویچ قطع کننده یا محدود کننده وارد عمل شده و خروجی را قطع یا محدود خواهد کرد

سلام بر استاد عزیزم جناب رجبی
واقعا" از توضیح شما لذت بردم که این قدر ساده و روان بود.
پس اگر درست متوجه شده باشم اگر اتصال کوتاهی در خروجی مداری (مثلا" منبع تغذیه ) رخ دهد جریان زیادی از مقاومت شنت عبور کرده و باعث ایجاد یک ولتاژ در دو سر مقاومت میشه حال این ولتاژ میتونه یک ترانزیستور رو بکار انداخته و ترانزیستور مذکور یک رله را راه اندازی کند تا رله مثلا" ولتاژ را قطع کند.
استاد عزیز راستش سوال من بیشتر بر این دلیل بود که می خواستم تو خروجی آمپلی فایرم یک مقاومت شنت قرار دهم تا در صورت اتصال کوتاه خروجی آمپلی فایر یک رله راه اندازی شود و ورودی آمپلی فایر رو به خط منفی وصل کند. ولی نمی دونم چنین مداری رو چه طور بسازم .اگر ممکنه در این زمینه مرا راهنمایی کنید با تشکر



[m-j]

با سلام
اساتید عزیز
آیا امکانش هست که بشه یک سلف تروئیدی 30 میکرو هانری رو خودمون بپیچیم .
اگر این کار ممکن هست لطفا" روش آن را توضیح دهید
با تشکر



[gadraj]

با سلام
اساتید عزیز
آیا امکانش هست که بشه یک سلف تروئیدی 30 میکرو هانری رو خودمون بپیچیم .
اگر این کار ممکن هست لطفا" روش آن را توضیح دهید
با تشکر

با سلام :

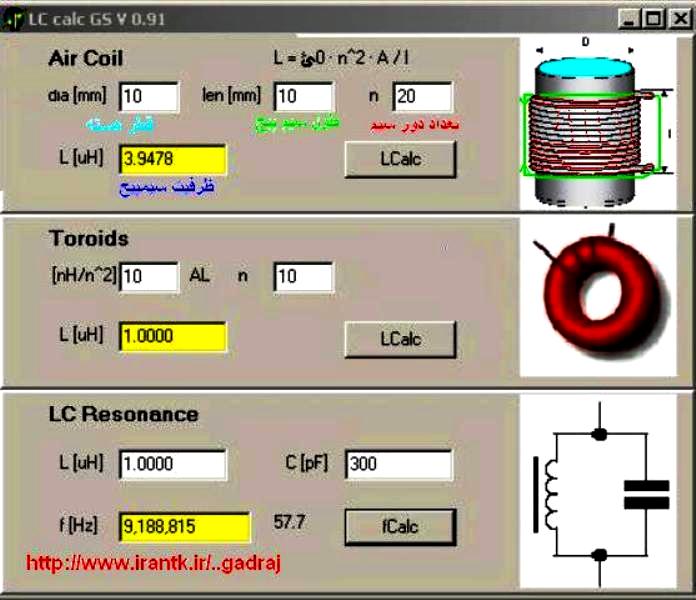

محمدجان یک نرم افزار جالب و کم حجمی در لینک زیر اپلود کرده ام مراجعه و دانلود کنید با اجرای نرم افزار فوق - باکس های اطلاعاتی { داده ها } را پر کرده و فقط با یک کلیک اطلاعات کامل و لازم را براتون محاسبه میکنه و حال میتونید طبق همون نرم افزار نوع سیم و هسته و تعداد دور با ظرفیت لازمه را سیم پیچی کنید .

[hide] http://www.irantk.ir/showthread.php?t=120[/hide]
موفق باشید .



[gadraj]

سلام بر استاد عزیزم جناب رجبی
واقعا" از توضیح شما لذت بردم که این قدر ساده و روان بود.
پس اگر درست متوجه شده باشم اگر اتصال کوتاهی در خروجی مداری (مثلا" منبع تغذیه ) رخ دهد جریان زیادی از مقاومت شنت عبور کرده و باعث ایجاد یک ولتاژ در دو سر مقاومت میشه حال این ولتاژ میتونه یک ترانزیستور رو بکار انداخته و ترانزیستور مذکور یک رله را راه اندازی کند تا رله مثلا" ولتاژ را قطع کند.
استاد عزیز راستش سوال من بیشتر بر این دلیل بود که می خواستم تو خروجی آمپلی فایرم یک مقاومت شنت قرار دهم تا در صورت اتصال کوتاه خروجی آمپلی فایر یک رله راه اندازی شود و ورودی آمپلی فایر رو به خط منفی وصل کند. ولی نمی دونم چنین مداری رو چه طور بسازم .اگر ممکنه در این زمینه مرا راهنمایی کنید با تشکر

با سلام :
البته این یک صورت از کاربرد مقاومت شنت میباشد کاربرد های دیگر و مهمتری نیز انجام میدهد که البته بر همین اساس کار میباشند مثل : شنت در ترانسفورماتورهای جوشکاری و ژنراتورها و...... در اینگونه کاربردها فرضا برای نمایش ویا کنترل جریان مدار و.... جریان خروجی را از یک شنت عبور میدهند . با توجه به توان جریان که معمولا بالاست در نتیجه عبور از شنت یک جریان ناچیز { قابل صرفنظر از نظر افت توان خروجی } در ان افت میکند که با سنس و تقویت این جریان ناچیز {با نسبتی از جریان فوق و یا با کنترل محاسبه شده ای کل جریان } مدار کنترل یا نمایشگر را راه اندازی میکند {فرضا کنترل جریان گیت تریستورهای قدرت و...}.
بله بقول استاد غزال در دنیای الکترونیک نمیشه و نشد جایگاهی ندارد اما انچه قابل توجه هست محاسبات از نظر وزن و حجم و اقتصاد و .... مقرون به صرف و عملی را بیشتر مد نظر قرار میدهند .
شما میتونید با در دست داشتن حداکثر جریان مصرفی یک مدار { همون امپلیفایرها و .... } یک مقاومت به عنوان شنت در مسیر تغذیه اصلی مدار قرار دهید و از سنس و نتیجه خروجی چنین مداری یک مدار دیگر { پاور ساپلای و... } یا خود همون مدار را کنترل کنید توجه کنید که در صورت استفاده در اینگونه مدارات با همین وضعیت ساده ..... در نهایت با ریپل زدن { قطع وصل مکرر رله یا لامپ و... ایا میتونید دلیل ریپل را برای خود توجیه کنید ؟؟؟؟} مواجه خواهید شد که باید از نظر طراحی اصلاحیه ای در مدار کنترلی فوق در نظر بگیرید .
