برد تغذیه سالم ولی وقتی وصل میکنم به مدار ولتاژ نمیده

[Sajadstar1]

سلام وقت بخیر
اساتید یه برد تغذیه برای گیرنده ماهواره trident هست تست کردم ولتاژ های خروجی هم درست هستند وقتی وصل میکنم به خود برد ماهواره ولتاژ وارد برد نمیشه و ماهواره چراغش روشن نمیشه ممنون میشم راهنمایی کنید



[Sajadstar1]

سلام وقت بخیر

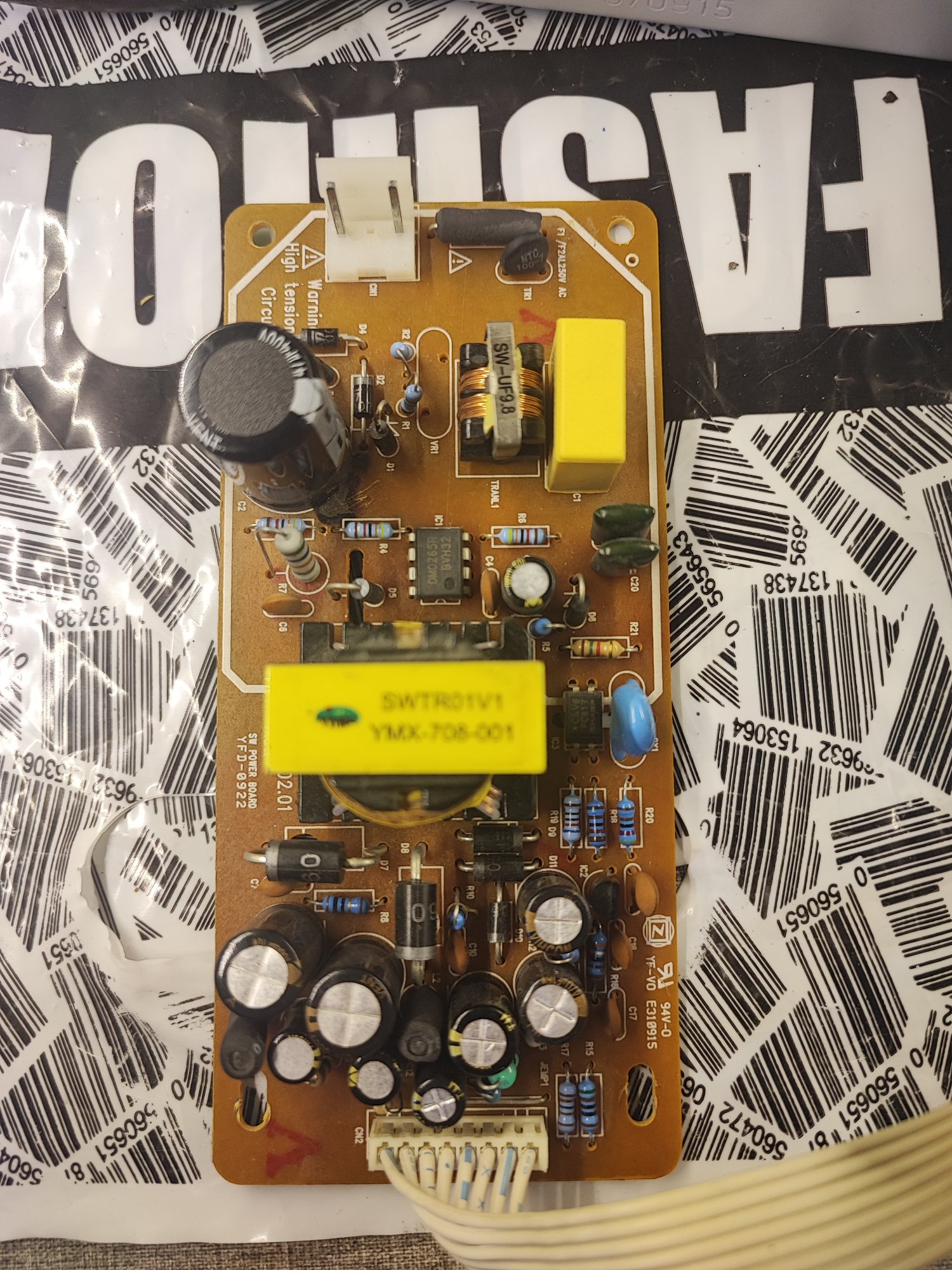

اساتید یه برد تغذیه برای گیرنده ماهواره trident هست تست کردم ولتاژ های خروجی هم درست هستند وقتی وصل میکنم به خود برد ماهواره ولتاژ وارد برد نمیشه و ماهواره چراغش روشن نمیشه ممنون میشم راهنمایی کنیدمشاهده فایل‌پیوست 198337

لازم به ذکر وقتی وصل میکنم به برد اصلی صدای تیک تیک هم میاد از تو برد تغذیه



[mohssen]

سلام مهندس اول چک کن توی برد اصلی اتصال کوتاه نباشه و تک تک ÷ایه های ولتاژ روی برد اصلی رو به بدنه چک کن. خازن کم ظرفیت کنار ایسی تغذیه رو هم عوض کن . حل میشه



[davood4000]

درود عزیز تو مین برد مشکل داری رگولاتورهای و سیپیو



[m.amini.4835]

سلام
خروجی ۵ ولت تغذیه رو با یه لامپ رشته ای ۵ ولت ۱ آمپر زیر بار ببر تا از تغذیه مطمئن بشی بعد برو سراغ مادربرد دستگاه



[MAHMOODI]

سلام دوست عزیز ابتدا خازن قسمت خروجی 3.3 و 5 ولت را تعویض کن نمونه گیر فید بک از این دو ولت تامین میشه ممکنه



[Alireza14]

سلام ، همانطور ک دوستان اشاره کردن اول باید از سلامت پاور مطمئن بشی بخاطر اون اول پاور رو با مصرف کننده دیگه مثل لامپ یا آرمیچر زیر بار تست کن اگه زیر بار پاورت سالم بود نتیجه میگیریم ب احتمال زیاد قسمت مین برد مشکل داری ک قسمت مین برد رو بصورت مجزا باید عیب یابی کنی



[Sajadstar1]

سلام ، همانطور ک دوستان اشاره کردن اول باید از سلامت پاور مطمئن بشی بخاطر اون اول پاور رو با مصرف کننده دیگه مثل لامپ یا آرمیچر زیر بار تست کن اگه زیر بار پاورت سالم بود نتیجه میگیریم ب احتمال زیاد قسمت مین برد مشکل داری ک قسمت مین برد رو بصورت مجزا باید عیب یابی کنی

سلام وقت بخیر خروجی رو با یه دونه فن امتحان کردم کار کرد به 5 ولت وصل کردم

سلام ، همانطور ک دوستان اشاره کردن اول باید از سلامت پاور مطمئن بشی بخاطر اون اول پاور رو با مصرف کننده دیگه مثل لامپ یا آرمیچر زیر بار تست کن اگه زیر بار پاورت سالم بود نتیجه میگیریم ب احتمال زیاد قسمت مین برد مشکل داری ک قسمت مین برد رو بصورت مجزا باید عیب یابی کنی

سلام مهندس اول چک کن توی برد اصلی اتصال کوتاه نباشه و تک تک ÷ایه های ولتاژ روی برد اصلی رو به بدنه چک کن. خازن کم ظرفیت کنار ایسی تغذیه رو هم عوض کن . حل میشه



[Sajadstar1]

سلام وقت بخیر خروجی رو با یه دونه فن امتحان کردم کار کرد به 5 ولت وصل کردم

سلام مهندس اول چک کن توی برد اصلی اتصال کوتاه نباشه و تک تک ÷ایه های ولتاژ روی برد اصلی رو به بدنه چک کن. خازن کم ظرفیت کنار ایسی تغذیه رو هم عوض کن . حل میشه

سلام و عرض ادب ولتاژ های خروجی تغذیه با مولتی متر تست شده هم سالم و با یدونه فن هم زیر بار رفت و عمل کرد ولی وقتی وصل میکنم به برد اصلی ولتاژ اصلا وارد نمیشه با مولتی متر تست کردم و برد تغذیه صدای تق تق میده یه صدایی شبیه کلید زنی



[Sajadstar1]

درود عزیز تو مین برد مشکل داری رگولاتورهای و سیپیو

سلام وقت بخیر وقتی دست میزنم به lm317 انگار برق داره و احتمال زیاد اتصال داره برد
