برد اسیلاتور همه کاره جایگزین STR در همه تغذیه ها حتی ترانزیستوری!

[صابری]

با سلام
همانطور که در پست 27 ذکر شد این دستگاه تلویزون نیست بلکه تنها مانیتور هست .
ضمن تشکر از راهنماییهای ارزنده دوستان آقایان محمودی و هانی

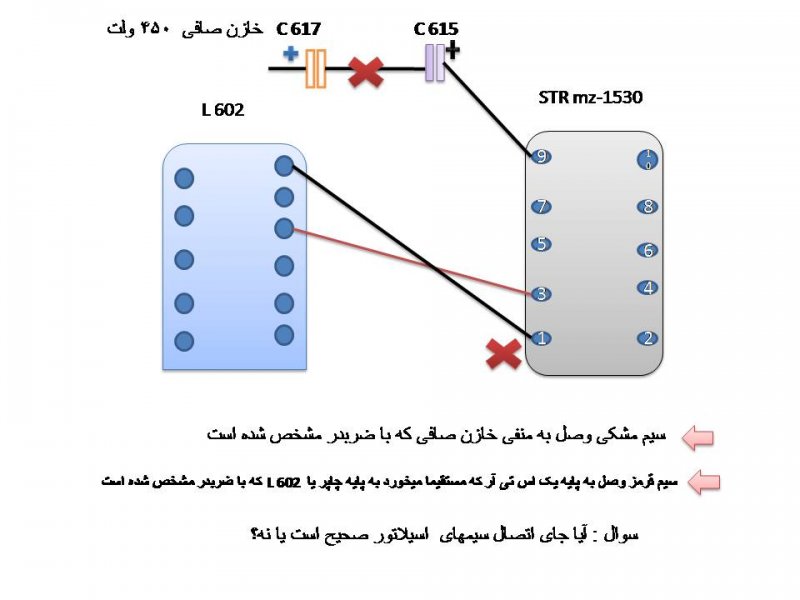

برا اطمینان عکسی از لوکیشن قطعات آپ تا نحوه اتصال سیمها را با اطمینان تر وصل کنم:

مشاهده فایل‌پیوست 90130
ممنونم میشوم تا دوستان خطای احتمالی اینجانب را گوشزد نمایند
فقط تو این مانیتور 2تا چاپر و 4 تا پل دیود و یجورایی مداراتش فرق میکنه

باتشکر

به نام خدا
​

سلام مهندس جان. بله همینطور است که میفرمایید.
اگر هم خواستید که ولتاژ خروجی با اپتی کوپلر کنترل شود سیم سبز را طبق نقشه روی برد به پایه اپتی کوپلر وصل کنید.
در آخر پتانسیومتر را تنظیم کنید تا ولتاژ خروجی درست شود.​

​



[tahaali9095]

با سلام استاد صابری
دقیقا مطابق با نقشه پست 30 برد را وصل کردم و مانیتور را پاور نمودم اما هیچ عکس العملی نداشت
نه ال ای دی پاور روشن شد نه هایولتاژ داشتم اصلا مانیتور مرده مرده بودش
با قبلش هیچ فرقی نکرد
ممنون میشم راهنمایی کنید



[صابری]

با سلام استاد صابری
دقیقا مطابق با نقشه پست 30 برد را وصل کردم و مانیتور را پاور نمودم اما هیچ عکس العملی نداشت
نه ال ای دی پاور روشن شد نه هایولتاژ داشتم اصلا مانیتور مرده مرده بودش
با قبلش هیچ فرقی نکرد
ممنون میشم راهنمایی کنید

به نام خدا
​

سلام جناب عبدی. لطفا در جای مربوطه مشکلتان را مطرح کنید.
اما ببینید اصلا ولتاژی در خروجی دارید یا نه؟
اگر ولتاژ کم است پتانسیومتر را تنظیم کنید.​

​



[tahaali9095]

سلا م استاد صابری
در مسیر زیر پست زده ام:
http://www.irantk.ir/irantk52576/#post290852
باتشکر



[hany_national]

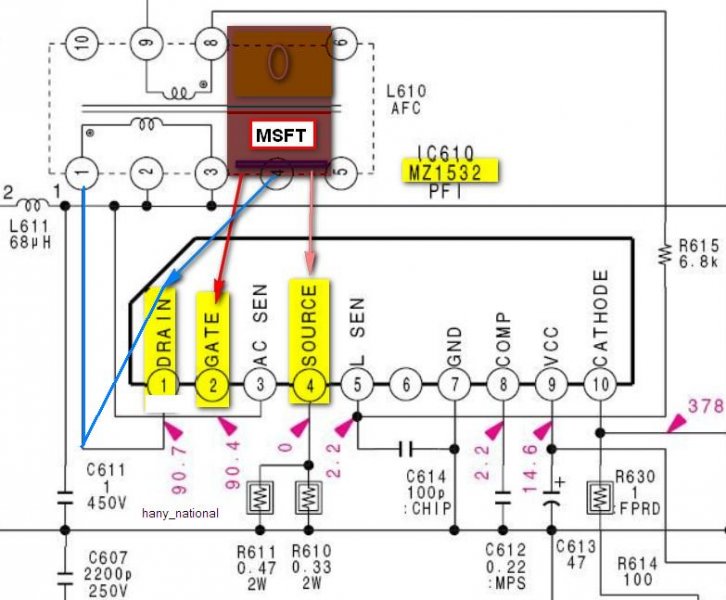

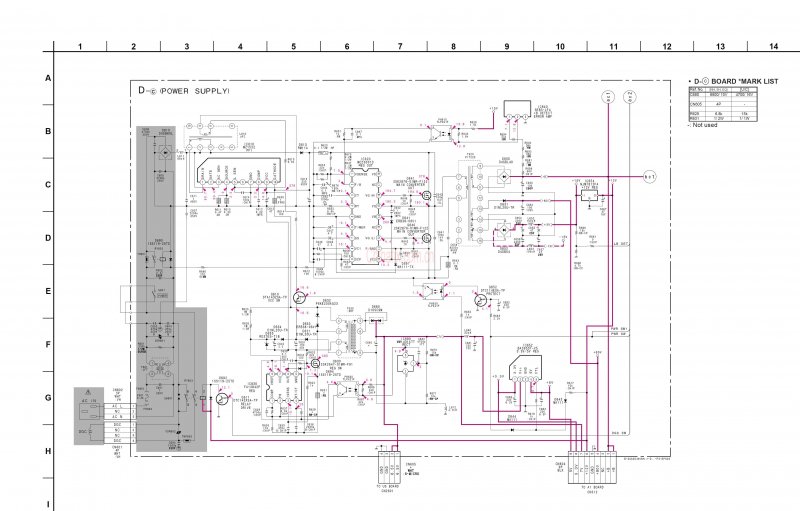

MZ1532,MZ1530



[hany_national]

m.reza9090
//////

ممكن فصل الموسفت الداخلى من الــ str m وتعويض موسقت خارجى .؟.



[hany_national]

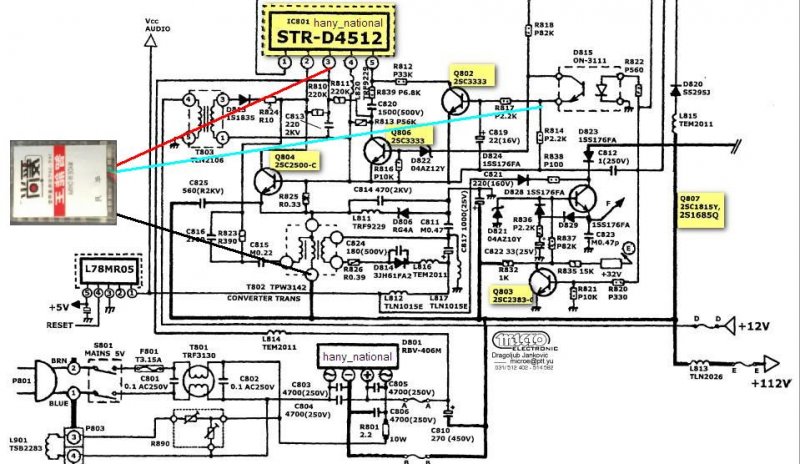

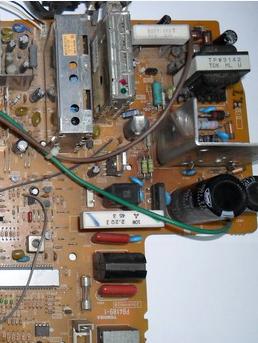

STRD 4512



[hany_national]

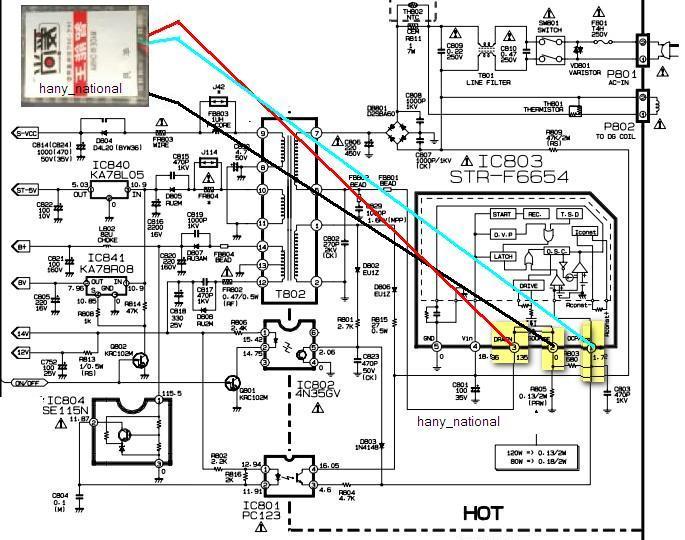

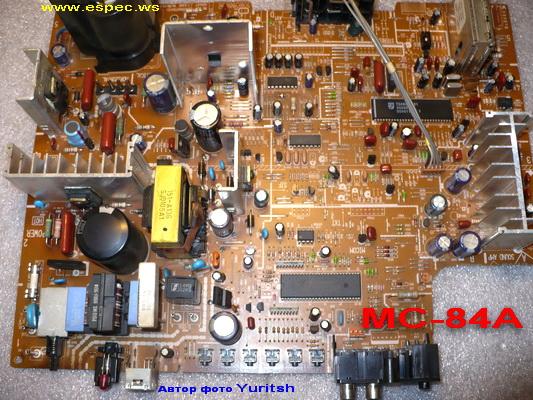

LG CF-20S10E chasis MC-84A

/ LG CA-14S10E, CF-1421K50E, CF-1421K50X, CF-1421K52E, CF-1421K52X, CF-14F33, CF-14F60, CF-14F80, CF-14K40E, CF-14K50E, CF-14K50X, CF-14K52E, CF-14K52X, CF-14S10E, CF-14S10X, CF-14S12E, CF-16F60, CF-16S10E, CF-16S10X, CF-16S12E, CF-20D33, CF-20D33E, CF-20D73, CF-20F60, CF-20F60X, CF-20F80, CF-20K40E, CF-20K50E, CF-20K50X, CF-20K52E, CF-20K52X, CF-20K552E, CF-20S1012E, CF-20S10E, CF-20S10EX, CF-20S10X, CF-20S12E, CF-21D33, CF-21D33E, CF-21D73, CF-21F33, CF-21F60, CF-21F60X, CF-21F80, CF-21K40E, CF-21K40EX, CF-21K50E, CF-21K50X, CF-21K52E, CF-21K52X, CF-21K54, CF-21S1012E, CF-21S10E, CF-21S10EX, CF-21S10X, CF-21S12E, CF-21S14, CT-21K54ET

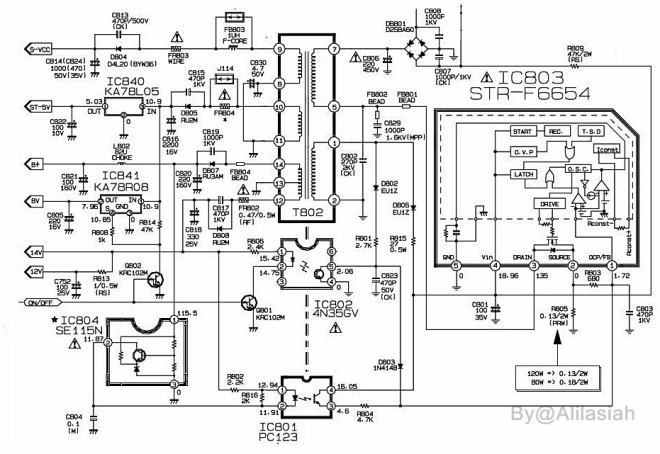

SMPS - STR-F6654





نقشة تلوزيون شاسى MC-84A



[hany_national]

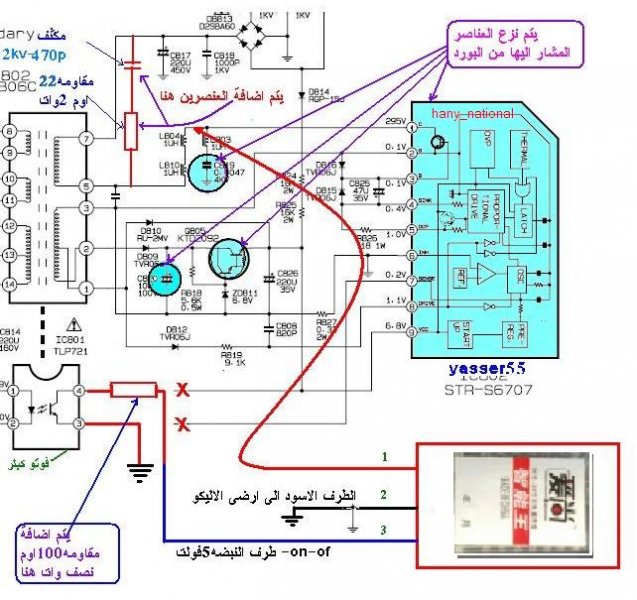

SMPS - STR6707



[hany_national]

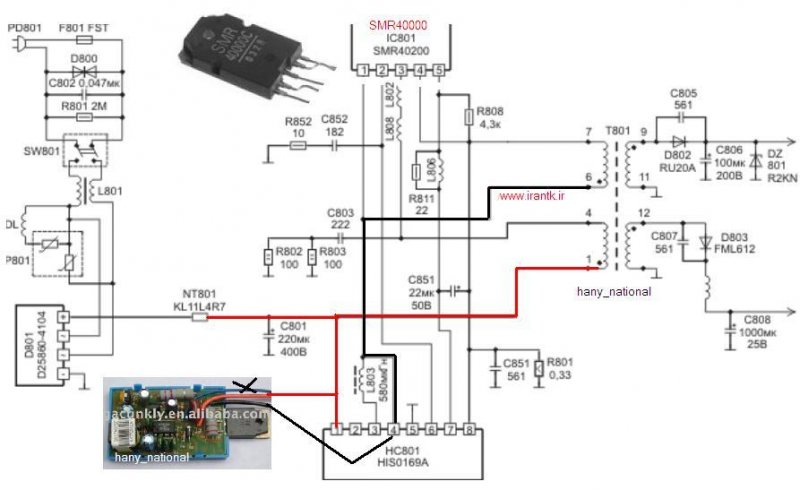

SMPS - SMR40000
