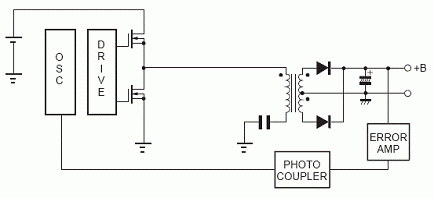

برد اسیلاتور همه کاره جایگزین STR در همه تغذیه ها حتی ترانزیستوری!

[tahaali9095]

با سلام خدمت استاد صابری
لطفا قیمت 2 عدد از این بردها به همراه هزینه پستی را برام پیام خصوصی بفرمایید
برد تغذیه مورد نظر جهت بررسی دقیق تر و اینکه آیا این برد روی این تغذیه میخورد یا نه :

در ضمن نیاز مبرم به آیسی pc1377c نیز دارم
وظیفه این آیسی : SYNCHRONIZATION SIGNAL PROCESSOR OF COLOR TV

دیتا شیت ضمیمه میگردد


استاد گرامی اگر آیسی پیدا شد که شد ، وگرنه همان 2 عدد برد اسیلاتور همه کاره به همراه هزینه پستی را برام پیام خصوصی بفرمایید
با تشکر



[صابری]

با سلام خدمت استاد صابری
لطفا قیمت 2 عدد از این بردها به همراه هزینه پستی را برام پیام خصوصی بفرمایید
برد تغذیه مورد نظر جهت بررسی دقیق تر و اینکه آیا این برد روی این تغذیه میخورد یا نه :

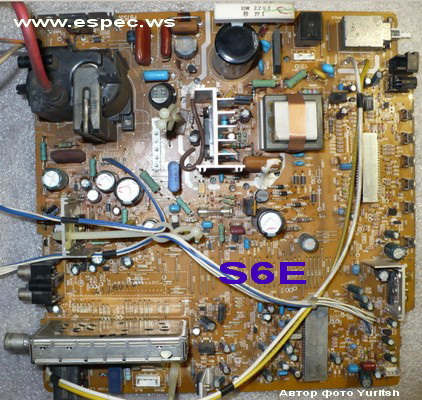

مشاهده فایل‌پیوست 89809
در ضمن نیاز مبرم به آیسی pc1377c نیز دارم
وظیفه این آیسی : SYNCHRONIZATION SIGNAL PROCESSOR OF COLOR TV

دیتا شیت ضمیمه میگردد


استاد گرامی اگر آیسی پیدا شد که شد ، وگرنه همان 2 عدد برد اسیلاتور همه کاره به همراه هزینه پستی را برام پیام خصوصی بفرمایید
با تشکر

به نام خدا
​

سلام مهندس جان. به روی چشم میفرستم. ادرستان را به همراه کد پستی پیام خصوصی کنید.
آی سی 1377 را هم ندارم. مربوطه به چه تلویزیونی هست؟ بفرمایید شاید روی شاسی های دست دو داشته باشم.

​

​



[Khalili]

با تشکر از استاد صابری من قبلا از این برد مصرف کردم وخیلی عالی جواب میده ونصب ان هم به گفته اقای محمودی خیلی راحته موفق باشید



[MAHMOODI]

سلام دوست عزیز
روی تلوزیون شما جواب میده و 100 در100 تست شده هست
من چندین ساله از این تغذیه های جایگزین استفاده میکنم



[tahaali9095]

با سلام استاد صابری عزیز
ضمن تشکر از شما امانتی به دستم رسید
فقط استاد اگر راجع به نحوه سیم بندی با توجه به بردارسالی اینجانب توضیح بدید ممنون میشوم
خصوصا متوجه نشدم که سیم قرمز را کجای برد وصل کنم و منظور آقای محمودی از برگشتی خازن 400 ولت یا 450 ولت کجاست
لطف از روی عکس ارسالی توضیح بدهید



باتشکر



[MAHMOODI]

سلام دوست عزیز مدل شاسی تلوزیون و یا شماره STR اصلی را بنویس تا بگم دقیق کجا وصل کنی



[tahaali9095]

با سلام خدمت آقای محمودی عزیز
استاد عزیز این مدل فقط مانیتور هستش و فاقد تیونر میباشد در محیط کار بهش ورودی تصویر داده و استفاده میشود

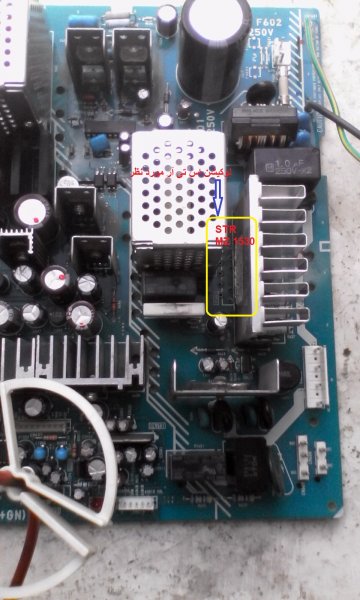

شماره اس تی آر :
STR MZ-1530


تو نت کلی سرچ کردم اما نتونستم هنوز دیتا شیتی ازش پیدا کنم و تو مشهد و فروشگاه امیر آیسی نیز این قطعه پیدا نشد که نشد
این شد که مجبور شدم برم سراغ برد جایگزین.

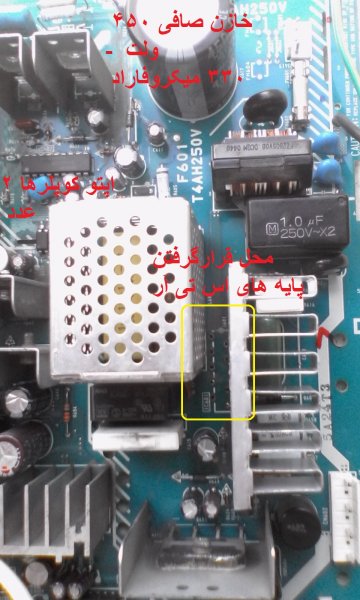

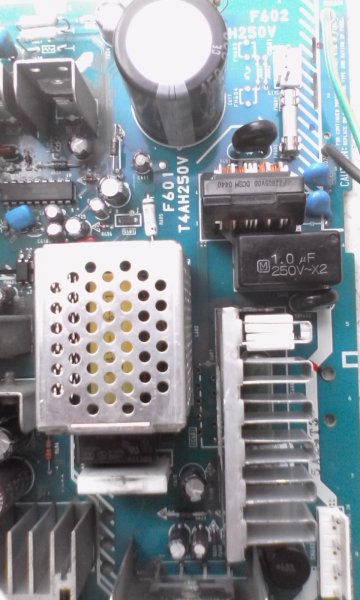

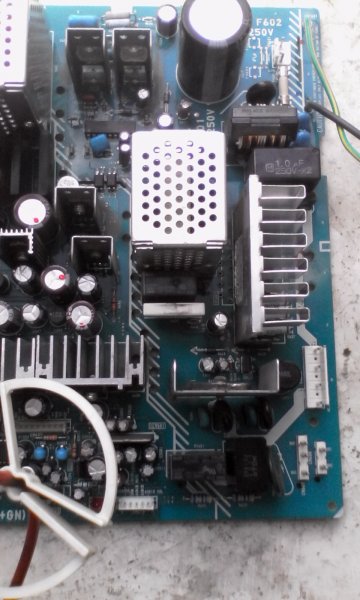

یک سری عکس از شمای کلی و برد تغذیه آپ میکنم امیدوارم کافی باشد :



[MAHMOODI]

سلام

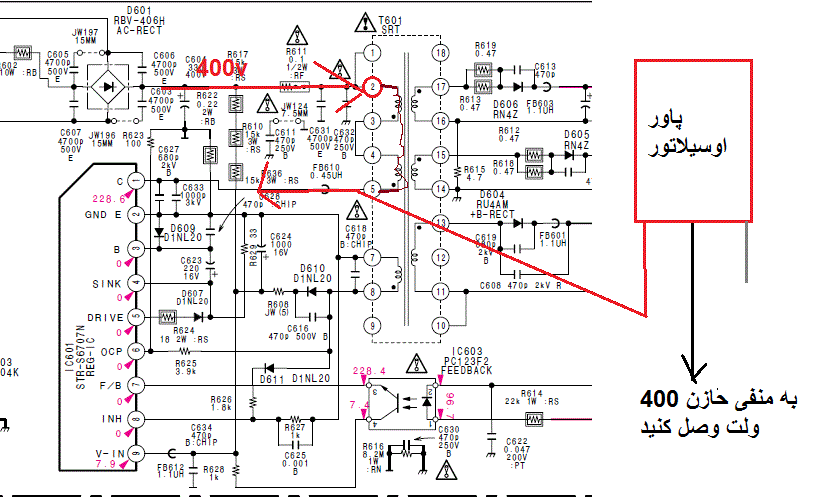

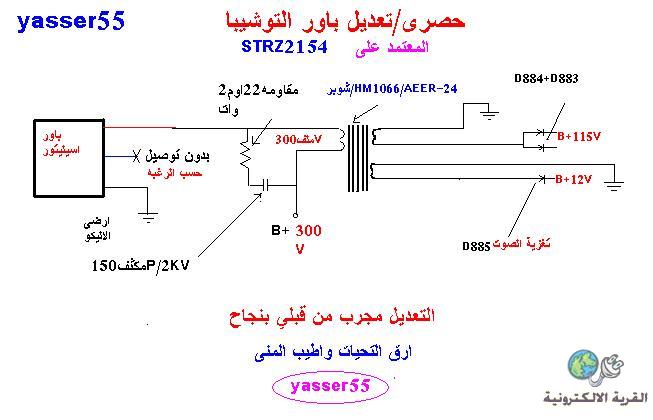

ابتدا اس تی ار را از مدار خارج کن
مقاومت متغیر که روی پاور اوسیلاتور هست را بچرخون و روی کمترین مقدار بزار
سیم سیاه را به منفی خازن 400 ولت وصل کن
سیم قرمز را به محلی که در عکس مشخص کردم وصل کن یعنی روی همان پایه STR که مستقیم به چاپر وصل هست



[hany_national]

رد: پاسخ : برد اسیلاتور همه کاره جایگزین STR در همه تغذیه ها حتی ترانزیستوری!

سلام
ابتدا اس تی ار را از مدار خارج کن
مقاومت متغیر که روی پاور اوسیلاتور هست را بچرخون و روی کمترین مقدار بزار
سیم سیاه را به منفی خازن 400 ولت وصل کن
سیم قرمز را به محلی که در عکس مشخص کردم وصل کن یعنی روی همان پایه STR که مستقیم به چاپر وصل هست



[tahaali9095]

با سلام
همانطور که در پست 27 ذکر شد این دستگاه تلویزون نیست بلکه تنها مانیتور هست .
ضمن تشکر از راهنماییهای ارزنده دوستان آقایان محمودی و هانی

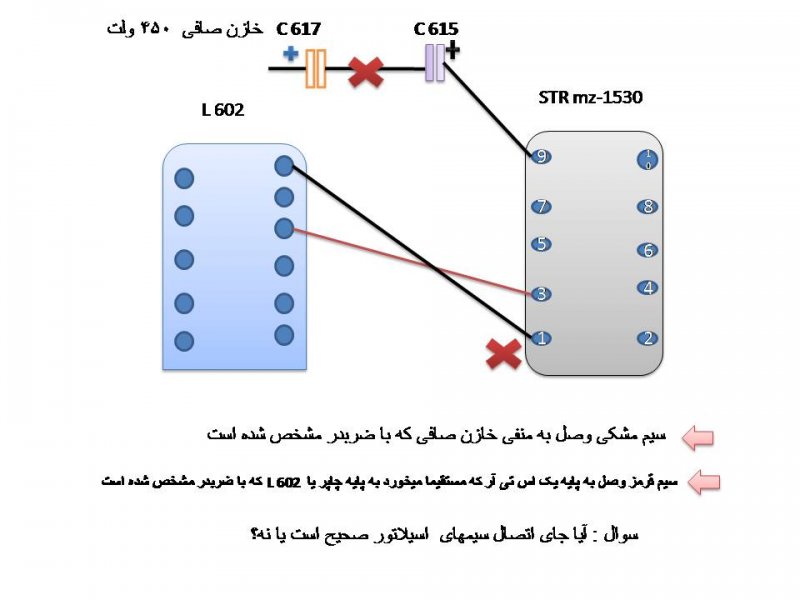

برا اطمینان عکسی از لوکیشن قطعات آپ تا نحوه اتصال سیمها را با اطمینان تر وصل کنم:


ممنونم میشوم تا دوستان خطای احتمالی اینجانب را گوشزد نمایند
فقط تو این مانیتور 2تا چاپر و 4 تا پل دیود و یجورایی مداراتش فرق میکنه

باتشکر
