آموزشی: استفاده از آداپتور 8 پایه سریال(ایپرام)SOP8 برای پروگرم کردن ای سی ها فلش پهن سری EN25F80

[NICHICON]

استفاده از آداپتور 8 پایه سریال(ایپرام)SOP8 برای پروگرم کردن ای سی ها فلش پهن سری EN25F80
​

به نام خدا
دوستان شاید شما هم همانند من برای پروگرمر TNM خود اداپتور مخصوص برای پروگرم کردن ای سی های فلش پهن(EN25F80) را نداشته باشید
[hide]برای اینکار شما براحتی میتوانید از اداپتور 8 پایه سریال(ایپرام){24CXX} استفاده کنید
طریقه اینکار هم به اینصورت میباشد که فقط کافیست مقداری پایه های ای سی EN25F80 را به طرف داخل خم کنید سپس به راحتی روی سوکت میخوابد[/hide]
تست کنید.



[jfrras]

سلام
دوستان عزیز

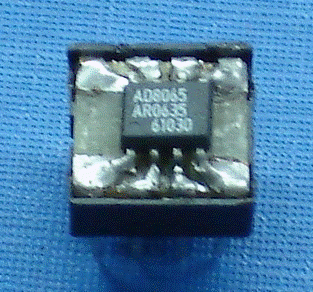

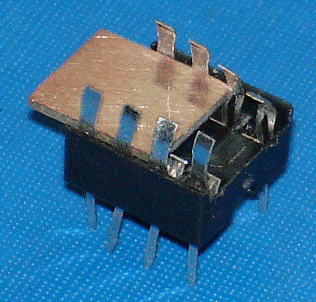

با تشکر از دوست خوبم NICHICON چند مدل هم بنده ارائه می دم.

یک سوکت فوق العاده که به لحیم کاری احتیاجی نداره.!!!

[hide][/hide]
​



[jfrras]

این هم چند نمونه دیگه

[hide][/hide]

​



[NICHICON]

سلام
دوستان عزیز
با تشکر از دوست خوبم NICHICON چند مدل هم بنده ارائه می دم.

یک سوکت فوق العاده که به لحیم کاری احتیاجی نداره.!!!

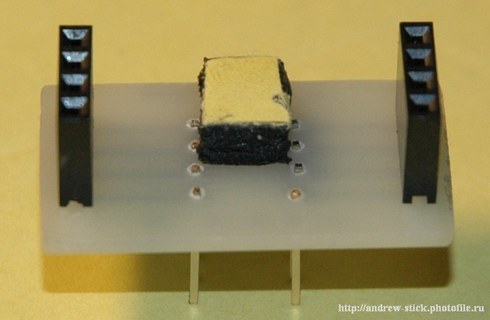

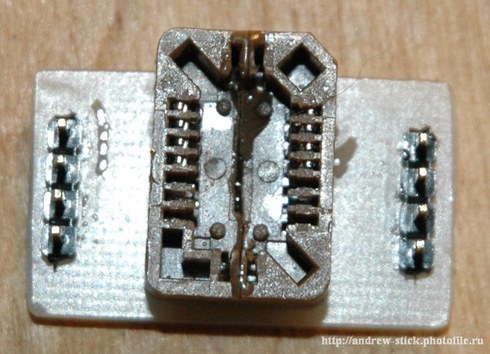

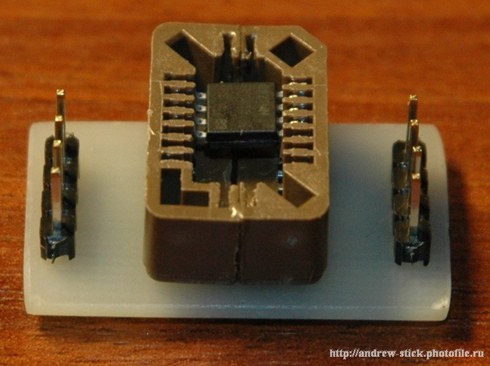

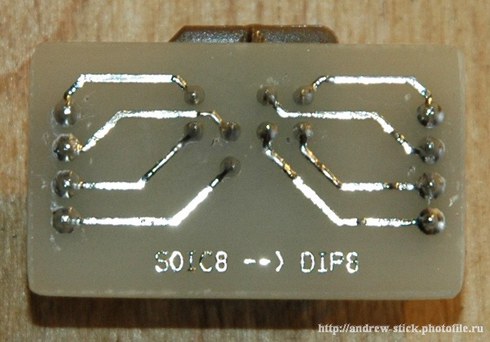

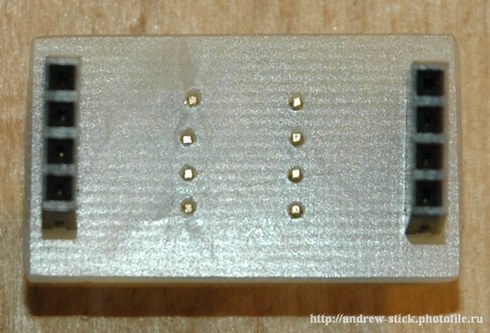

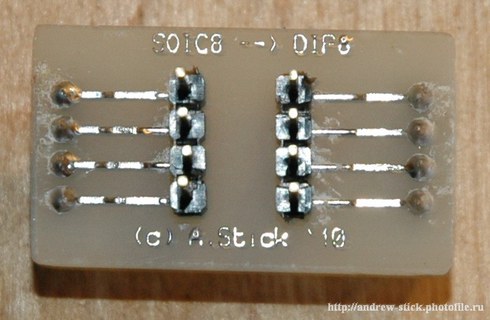

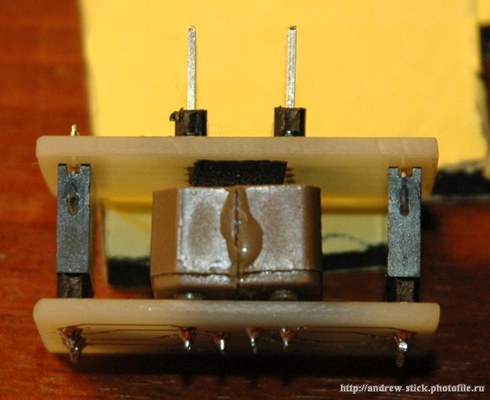

مشاهده فایل‌پیوست 66188مشاهده فایل‌پیوست 66189مشاهده فایل‌پیوست 66190مشاهده فایل‌پیوست 66191مشاهده فایل‌پیوست 66192hidden content may not be quoted
​

به نام خدا
ممنون بابت تکمیل کردن پست من

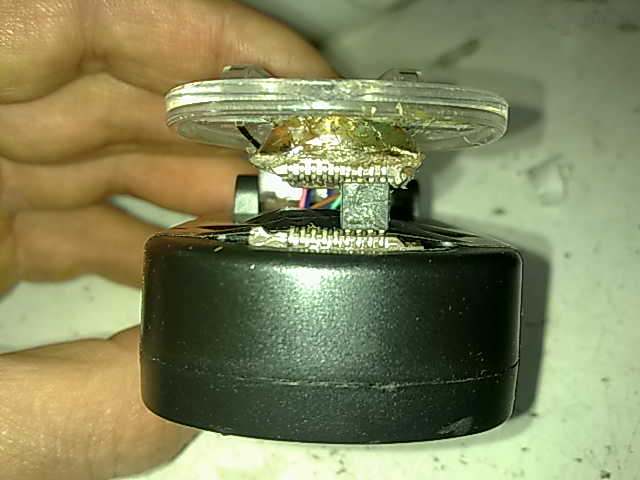

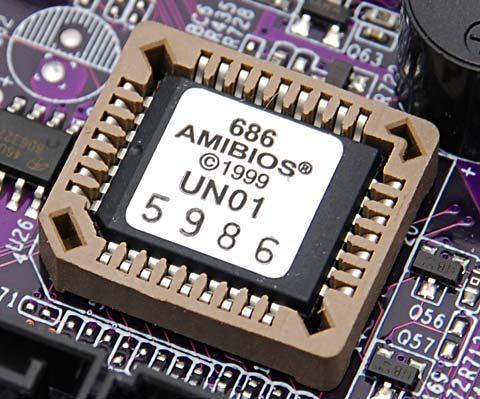

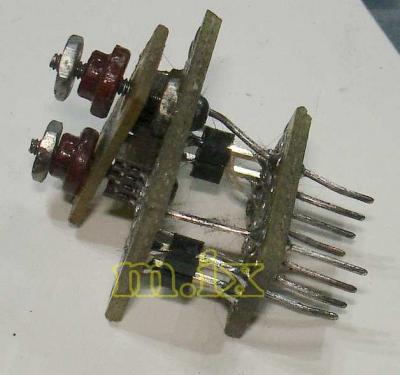

دوستان توجه بفرمایید عکسی که جناب jfrras قرار داده اند از سوکت PL232 استفاده شده است که همان سوکت بایوس مادربردی می باشد که سوکت را بریده اند و........... به عکس ها توجه کنید

​



[Shami]

استفاده از آداپتور 8 پایه سریال(ایپرام)SOP8 برای پروگرم کردن ای سی ها فلش پهن سری EN25F80
​

به نام خدا
دوستان شاید شما هم همانند من برای پروگرمر TNM خود اداپتور مخصوص برای پروگرم کردن ای سی های فلش پهن(EN25F80) را نداشته باشید
hidden content may not be quoted
تست کنید.

استفاده از روشی که گفتید برای بار اول خوبه
ولی برای دفعات بعد ممکنه پایه ای سی بکشنه و قطع بشه
​



[~H03in~]

با سلام

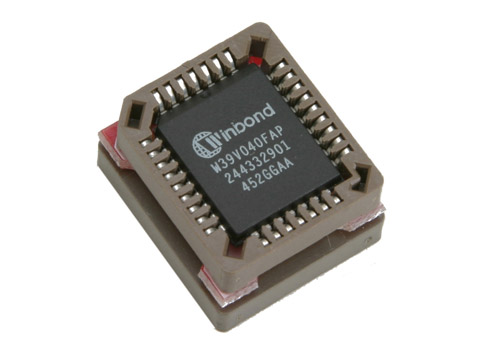

فکر میکنم با کمی خلاقیت از این سوکتهای تبدیل هم استفاده کنیم بد نیست قیمتی هم ندارند یا مدارش رو با اندازه دقیق خودمون درست کنیم.........

راستی جناب nichicon شما از مدار زیر و با برنامه پنی پروگ برای پروگرم 25F80 استفاده میکنید؟ آیا روی سریهای دیگه 25XX تست کردین کدومها رو جواب داده؟


با تشکر از شما و بقیه دوستان



[NICHICON]

با سلام
فکر میکنم با کمی خلاقیت از این سوکتهای تبدیل هم استفاده کنیم بد نیست قیمتی هم ندارند یا مدارش رو با اندازه دقیق خودمون درست کنیم.........
مشاهده فایل‌پیوست 66218

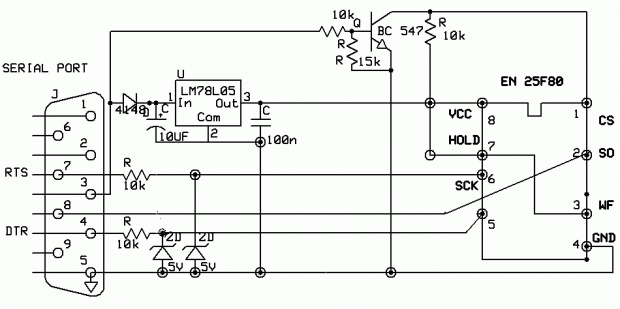

راستی جناب nichicon شما از مدار زیر و با برنامه پنی پروگ برای پروگرم 25F80 استفاده میکنید؟ آیا روی سریهای دیگه 25XX تست کردین کدومها رو جواب داده؟
مشاهده فایل‌پیوست 66219

با تشکر از شما و بقیه دوستان

به نام خدا

دوست عزیز من چند سال پیش میخواستم از این مدار استفاده کنم مدار را درست کردم ولی با هر برنامه ای که بگید هم کار کردم ولی متاسفانه جواب نداد یه مدار هم اقای جمال س از کشور الجزایر قرار داده اند ولی متاسفانه ان هم جواب نداد
ولی در کل
به نظر من چون این پروگرمر ها از پورت rs232 استفاده میکنند و هیچگونه پروسسوری ندارند متاسفانه سرعتشان کند میباشد
چون من برای ای سی ها ی ایپرام از همچین مدارهای استفاده کردم ولی تا میخواست ای سی را پروگرم کند خیلی طول میکشید تا ای سی را پر کند.



[~H03in~]

با سلام
 استاد عزیز من چند سال پیش مداری با همین پرت کام برای پروگرم کردن  آی سی های 24XX ساختم (فکر کنم در سایت هم قرار دادم)و خیلی قشنگ با برنامه پنی پروگ جواب میداد و با مشکلاتی که شما تجربه کردید مواجه نشدم. این مدار هم فکر میکنم با برنامه پنی پروگ جواب بده ولی فکر کنم جای پایه ها یه جورایی گول زننده است (طبق شکل فرورفتگی سوکت, پایه 1 باید سمت چپ باشه .....)

تشکر
مشاهده فایل‌پیوست 66224مشاهده فایل‌پیوست 66224



[NICHICON]

با سلام
استاد عزیز من چند سال پیش مداری با همین پرت کام برای پروگرم کردن آی سی های 24XX ساختم (فکر کنم در سایت هم قرار دادم)و خیلی قشنگ با برنامه پنی پروگ جواب میداد و با مشکلاتی که شما تجربه کردید مواجه نشدم. این مدار هم فکر میکنم با برنامه پنی پروگ جواب بده ولی فکر کنم جای پایه ها یه جورایی گول زننده است (طبق شکل فرورفتگی سوکت, پایه 1 باید سمت چپ باشه .....)

تشکر
مشاهده فایل‌پیوست 66224مشاهده فایل‌پیوست 66224

سرعت پروگرم کردن کند نبود؟؟؟



[~H03in~]

نه دوست من سرعت هم خوب بوده ظرف مدت زمان مطلوبی رایت میشد و اکثرن هم ایپرامهای تلویزیون رو رایت کردم و بدون مشکل کار کرد(مدار زیر) ولی اگر بتونیم رو مداری کار کنیم که آی سی فلشهای 8 پایه سری 25XX رو پروگرم کنه عالی میشه چون جدیدا اکثر دستگاه ها از این ای سی ها استفاده میکنند البته مداراتی وجود داره ولی مثل مدار بالایی ساده و کم حجم نیستن.............
این هم مدارش خدمت شما ان شاا... بکارتان بیاید:


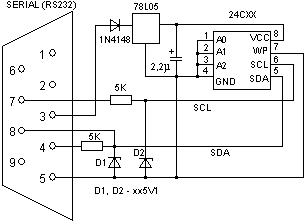

دست علـــــــــــی یارت.
