اتصال کوتاه در دل 5110 با زدن سوکت به لپ تاپ اداپتور خاموش میشه

[masoud_za]

سلام دوست عزیز منم امروز 1 5110 اومده با همین مشکل
وقتی بدون باطری هست با زدن شارژر خوب کار مبیکنه اصلانم مشکلی نداره
ولی با باطری به محض زدن فیش آداپتور چراغ آداپتور خاموش میشه و برق 19 ولت آداپتور قطع میشه

ولتاژ پایه های سوکت باطری رو چک کردم ولتاژ 3.3 روی سه تا از پایه ها هست و لی 2 تا از پایه ها ولتاژ 19 ولت هم داره که این ایراد داره
در ضمن کنار سوکت باطری یه سلف هست با شماره 5R6 که ترکیده اونو عوض کردم بازم مشکل رو داشتم میتونین راهنماییم کنین



[eastboy]

اساتید من هم همین مشکل رو دارم یعنی با وصل کردن آداپتور ولتاژ می خوابه..اما یه آی سی 4407A رو برداشتم و دیگه لامپ آداپتور خاموش نشد. اما آی سی ای با این مشخصات نداشتم و یه آی سی هشت پایه از روی برد Vostro 1510 باز کردم با این شماره : 358A و جایگزین کردم..چون روی برد 5110 با علامت PU نشون داده بود منم توی برد 1510 که داشتم دیدم این رو هم با PU نشون داده و جایگزین کردم..اما حالا دستگاه استارت نمی خوره! آیا انتخاب قطعم مشکل داره؟ اساتید لطفا راهنمایی کنید.

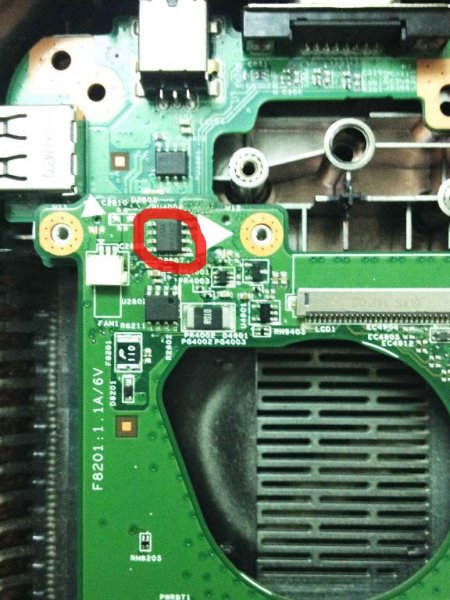

این هم عکس قطعه تعویض شده:



[eastboy]

دوستان این آی سی رو جایگزین کردم یکی مثل خودش گذاشتم دوباره مشکل برگشت سر جاش!!! پیشنهاد؟؟؟؟؟



[reza_476]

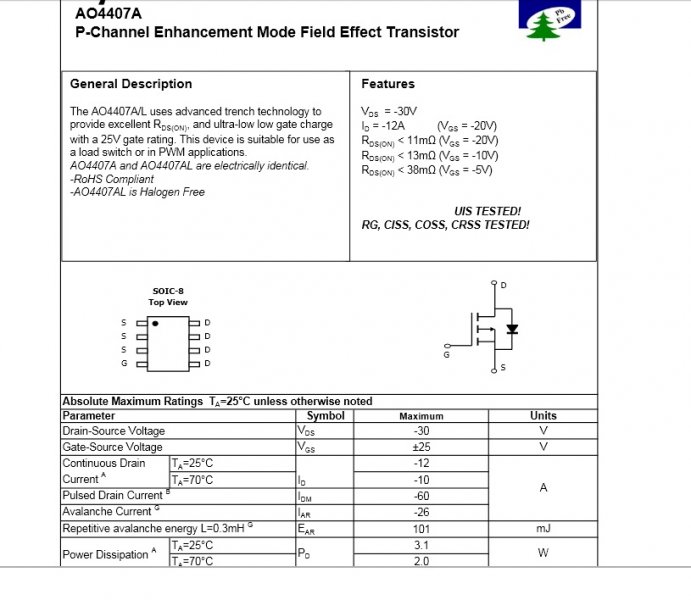

باسلام 4407A یک آی سی ماسفت است MOSFET P-CH -30V -12A - 8-SOIC

دیتاشیت آن:

http://aosmd.com/pdfs/datasheet/ao4407.pdf
​



[reza_476]

شما براساس شکلهای دیتاشیت بالا همانند یک ماسفت پی کانال با اهمتر میتوانید چک کنی.



[jaxtor]

سلام دوستان من یه دل 5110 دارم یعنی وقتی اداپتور رو به مین وصل میکنم اداپتور خاموش میکنه برد کوچکی که پاور جک رو به مین وصل میکنه با یه سالم عوض کردم نشد فکر کنم مین اتصالی داره . لطفا راهنمایی کنید دوستان!

دوست عزیز ترانزیستورهای 8 پایه مدار شارژ به احتمال زیاد مشکل پیدا کرده اند انها را تست کنید و نتیجه را اعلام کنید

با تشکر



[s_ali_m]

سلام
در بین صحبت سروران عزیزم چند مورد دیدم که لازم دیدم ذکر کنم.
اول اینکه وقتی دو سر قطعه رو با بازر مولتی متر تست کردید و بوق داد لزوما به این معنی نیست که اون قطعه سوخته. چرا؟ چون مولتی متر ها عموما زیر 70 اهم بوق میزنن. حین تست به عدد روی مولتی متر توجه کنین. صفر یعنی سوخته. مثلا مقاومت سی پی یو زیر 20 اهم هست و تمام خازن های دور برش رو تست بوق میدن.
اگه سی پی یو رو در بیارین میبینید که دیگه بوق نمیدن. این مساله در مورد چیپ ها و خازن های اطرافشون هم صادقه. همین الان یه مین سالم بردارین , میبین تمام خازن های چیپ ها و سی پی یو بوق دارن.
مساله بعدی اینکه برای یافتن شورتی تو مدار از شارژر استفاده نکنین. چون شارژر (و البته پاور تو PC) هنگامی که با عبور جریان زیاد مواجه میشن قطع میکنن.
برای یافتن شورتی
[hide]بردتون رو ببندین به منبع تغذیه. چون منبع تغذیه تو این شرایط قطع نمیکنه. البته بهتره جریان رو محدود کنین. با توجه به جریانی که مدار میکشه می تونین بفهمین الان برد چه وضعی داره. مثلا برد سالم وقتی خاموشه حدودا 15 میلی آمپر جریان میکشه. وقتی بردتون رو بستین به منبع تغذیه و روشن کردین , ببینید کودوم قطعه داغ میکنه. اون قطعه رو بردارید و خارج از برد تست کنین. (البته این فقط مال مقاومت ها و خازن و موسفت هاست . واضحه ای سی ها رو نمیشه تست کرد.) ممکنه قطعه ای رو بردارین و باز هم مدار شورت باشه. این کار رو ادامه بدین تا شورتی مدار رفع بشه. من شخصا مورد داشتم که بیست قطعه رو برداشتم تا شورتی رفع شده. ضمنا ار نقشه ها غافل نشید. فوق العاده کمک کنندن. یا علی...[/hide]



[همتا]

سلام این مشکل توبیشترین موارد از ماسفتها وخازنها است که طبق گفته استاد عزیز آقای s_ali_m عمل کنید سریع به نتیجه می رسید موفق باشید



[eastboy]

متاسفانه منبع تغذیه ندارم و تنها روشی که برام می مونه صحیح و خطا هستش!
من یک برد 5110 سالم برداشتم تست کردم و بسیاری از خازن ها از جمله خازن های SMD نزدیک سوکت باطری روی مولتی متر عدد می دن اما روی بردی که شورتی داره صفرن..به نظر شما چطوری این مسیر رو از روی برد سالم دنبال کنم تا از راه مقایسه قطعات برد سالم و خراب به نتیجه برسم؟؟؟



[pedram]

با درود
دوستی اشاره کردند .زمانی که باتری را در میارن با ادابتور مشگلی ندارند .؟...خوب این مشخص کننده اینه که باتری محافظت نمیشه احتمالا شوک وارد کردند قبلا وباتری کنترل سویچی نمیکنه .برای همین جریان میره بالا وic کنترل شارژ سویچ مسدود میکنه .ونتیجه همان اتصالی هست که میبینید .اگر از باتری اطمینان نداشته باشید .کار خسته کننده وبی حاصل خواهد بود.در این خصوص اموزشهایی هست که در بخش خودش اپ میکنم. ولی دوستان عزیزم .فکر نمیکنم این همه پیچیده باشه .کمی حوصله میخواد فقط با کار درگیر نشویم تا موفقیت بالا بره .کار الکترونیک همینه حوصله وتجربه در کنار اطلاعات میشه یک تعمیر کار ایدال .صبور باشیم دوستان .واما اینکه دوست دیگری اشاره داشتند بدون باتری دچار این مشگل بودند .چیزی که مشگل ساز هست همون ic کنترل ومحافظ شارژ باتری هست .که کار عمده انها دو کانال سویچ هست .با تعویض اون ic در بیشترلپتاپ ها باعث می شوند .کمتر پیش میاد که از دیود تثبیت ولتاژ باشه مگه با دستکاری باعث خرابی اون دیود شود .در نهایت .صبر وحوصله وطبقه بندی کار مفید خواهد بود .موفق باشید
