آموزش راديو و اساس كار راديو و تعميرات

[gadraj]

پاسخ : خودتان رادیو FM با قابلیت اسکن خودکار بسازید

دوست عزیز ایسی tda7088 رو نتونستم پیدا کنم به جای ان از چه ایسی مشابه ای می توانم استفاه کنم که در بازار موجود باشد؟

با تشکر

با سلام :
این لینک را دیده اید :
[hide]دوستان این هم مدار رادیوی fm فقط با یک آیسی پست 50

منبع : http://www.irantk.ir/showthread.php?t=743&page=9#ixzz2rA0qZiTe
​

[/hide]
فقط با یک ایسی tda7000 که تقریبا میشه گفت مشابه اما ساده تر از این ایسی که نیافتید !! البته کانال یابی بصورت یک ولوم { اسکنر نیست }
فایل ضمیمه pdf لینک که گذاشتم را دانلود کنید .
موفق باشید .



[reza_476]

پاسخ : خودتان رادیو FM با قابلیت اسکن خودکار بسازید

باسلام

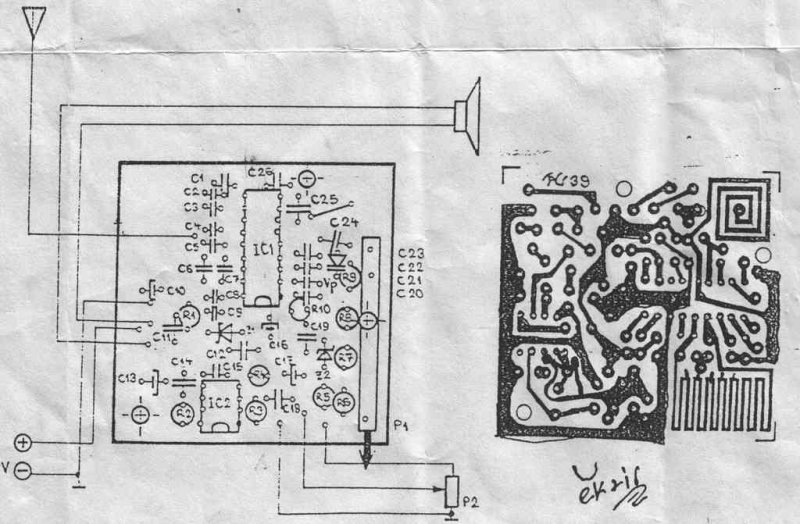

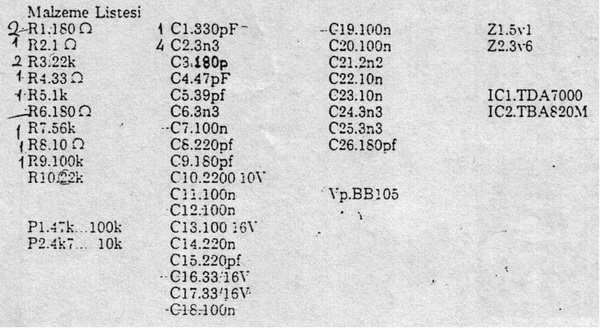

اینهم یک مدار رادیوی اف ام با TDA7000



[jaxtor]

پاسخ : خودتان رادیو FM با قابلیت اسکن خودکار بسازید

با سلام :
تاپیک را تا اخر نخوندین ؟؟؟
اینجا نوشته شده :
hidden content may not be quoted

موفق باشید .

دوست عزیز ایسی SC1088 و TDA7000 هیچکدام انها نه بصورت نو و نه بصورت کهنه در شهر ما پیدا نمی شود خواهشا یک مدار رادیو FM قرار دهید که ایسی ان به راحتی در بازار پیدا شود

با تشکر



[jaxtor]

پاسخ : خودتان رادیو FM با قابلیت اسکن خودکار بسازید

کسی نیست جواب ما رو بده ؟

با تشکر



[jfrras]

پاسخ : خودتان رادیو FM با قابلیت اسکن خودکار بسازید

دوست عزیز ایسی SC1088 و TDA7000 هیچکدام انها نه بصورت نو و نه بصورت کهنه در شهر ما پیدا نمی شود خواهشا یک مدار رادیو FM قرار دهید که ایسی ان به راحتی در بازار پیدا شود

با تشکر

سلام
از ای سی CXA1238 یا CXA1961 یه خورده راحتترش TA2003 مشابهش UTC2003 که به راحتی گیر میاد.



[jaxtor]

تحلیل مدار رادیو

با سلام خدمت دوستان خواهشا نحوه ساخت انتن در مدار زیر را برایم توضیح دهید

با تشکر

​



[gadraj]

پاسخ : مدار رادیو با ایسی lm386

با سلام خدمت دوستان خواهشا نحوه ساخت انتن در مدار زیر را برایم توضیح دهید

با تشکر

با سلام :
مدار فوق به ان صورت که انتظار دارید کارایی نخواهد داشت فقط ممکن هست نزدیک ترین فرستنده محلی را بدون ثبات دریافت کنید { مثل یک رادیو گوشی } ایسی فوق صرفا جهت تقویت صوتی بکار رفته و بخشی که گیرنده مدار را شکل میدهد {دو ترانزیستور دارلینگتون }در اصطلاح { ریجنراتیو } گویند .
در شماتیک ها هر جا با چنین علامت انتنی مواجه شدین بدین مفهوم هست که این یک انتن به اصطلاح شلاقی که حدود 75 سانتی طول ان و به صورت میله ای فنری {از جنس شبیه همین سانتیمترهای اندازه گیری } که بتونه توسط پایه خودش {عمودی } سرپا وایسته - میباشد . شما میتونید از همین انتن های سر خود { تلسکوپی } کشویی هم استفاده کنید .
موفق باشید .



[jaxtor]

پاسخ : مدار رادیو با ایسی lm386

با سلام :
مدار فوق به ان صورت که انتظار دارید کارایی نخواهد داشت فقط ممکن هست نزدیک ترین فرستنده محلی را بدون ثبات دریافت کنید { مثل یک رادیو گوشی } ایسی فوق صرفا جهت تقویت صوتی بکار رفته و بخشی که گیرنده مدار را شکل میدهد {دو ترانزیستور دارلینگتون }در اصطلاح { ریجنراتیو } گویند .
در شماتیک ها هر جا با چنین علامت انتنی مواجه شدین بدین مفهوم هست که این یک انتن به اصطلاح شلاقی که حدود 75 سانتی طول ان و به صورت میله ای فنری {از جنس شبیه همین سانتیمترهای اندازه گیری } که بتونه توسط پایه خودش {عمودی } سرپا وایسته - میباشد . شما میتونید از همین انتن های سر خود { تلسکوپی } کشویی هم استفاده کنید .
موفق باشید .

دوست عزیز من نتوانستم ایسی های tda7088 و ta2003 و tda 7021 و tda 7000 و cxa 1538 و ... را برای ساخت رادیو fm در بازار پیدا کنم ایا ایسی هایی دیگری به جز این ایسی ها در بازار وجود دارد که بتوان رادیو fm با ان درست کرد؟

با تشکر



[gadraj]

پاسخ : مدار رادیو با ایسی lm386

دوست عزیز من نتوانستم ایسی های tda7088 و ta2003 و tda 7021 و tda 7000 و cxa 1538 و ... را برای ساخت رادیو fm در بازار پیدا کنم ایا ایسی هایی دیگری به جز این ایسی ها در بازار وجود دارد که بتوان رادیو fm با ان درست کرد؟
با تشکر

با سلام :
وقتی این ایسی های مشهور را در شهر تون نتونید پیدا کنید قطعا بقیه شماره ایی که تقریبا نا مانوس { نا شناخته }هستند هم پیدا نخواهید کرد !!! از فروشگاه های معتبر یا از اوراقی ها {شاسی اوراقی } پیگیری کنید .
موفق باشید .



[solimani]

گیرنده رادیو sw

سلام دوستان یک مدار گیرنده رادیو sw کسی سراغ داره ؟
