خودتان نرم افزار مقاومت هاي رنگي بسازيد
با سلام :
دوستان تازه كار و افرادي كه هنوز در خواندن مقدار اهمي مقاومتها از روي رنگ مشكل دارند نرم افزار زير را بسازيد و به اساني استفاده كنيد :

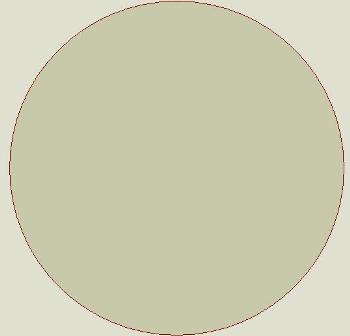

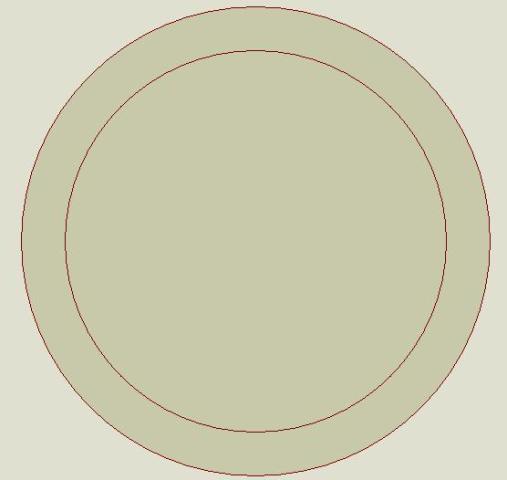

1 = براي شروع كار يك تكه مقوا سفيد {ترجيحا جنس شوميز سفيد رنگ } در اندازه 20 در 20 سانتي متر را اماده كرده و طبق شكل زير دو دايره تو در تو رسم كنيد .
[hide]
[/hide]

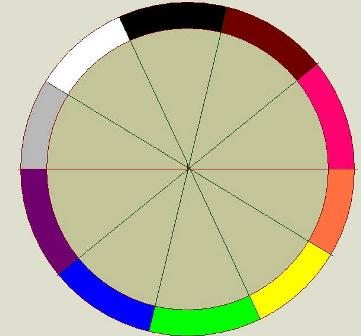

قطاع هاي محيط دايره را به ده قسمت مساوي تقسيم كنيد .
[hide]
[/hide]

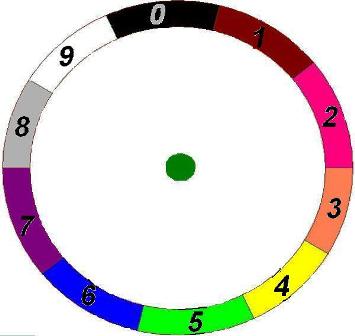

هر قطاع را طبق شكل و به ترتيب شماره هاي شكل براي هر خانه {قطاع } رنگ اميزي كنيد .
شماره هاي فوق را در هر رنگ مربوطه {طبق شكل } نوشته و اين قسمت را كنار بگذاريد .
[hide]
[/hide]
2 = دوباره يك دايره در مقواي ديگري و در اندازه اي كه بتواند در داخل دايره شماره يك قرار گيرد را اماده كنيد { از شكل زير كمك بگيريد} .
[hide]
[/hide]
طبق شكل و دقيق رنگ اميزي كنيد .
[hide]
[/hide]
شماره ها را در هر خانه بنويسيد و اين قسمت را نيز كنار بزاريد .
[hide]
[/hide]
3= دايره مقوايي سوم را بطوري كه در داخل دايره دوم قرار گيرد طبق شكل زير اماده و نوشته ها را طبق شكل دقيقا در هر خانه بنويسيد .
[hide]
[/hide]
مركز دايره هاي هر سه مقوا را توسط يك نگهدارنده { پرچ هاي كفشي به نام چشم جوجه اي } يا هر جنسي دلخواه بهم طوري پرچ كنيد كه هر دايره مقوا به راحتي بتواند در حول مركز دوران { بچرخد } داشته باشد .
خسته نباشيد .#$V686

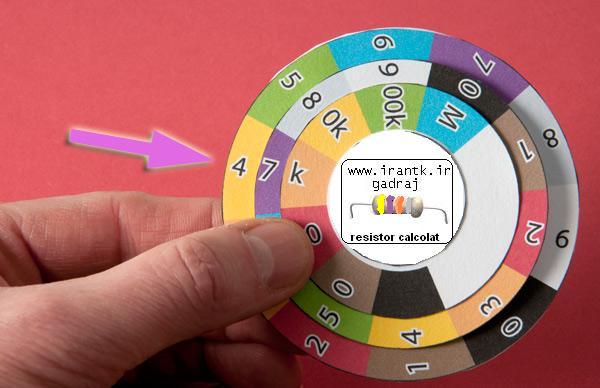

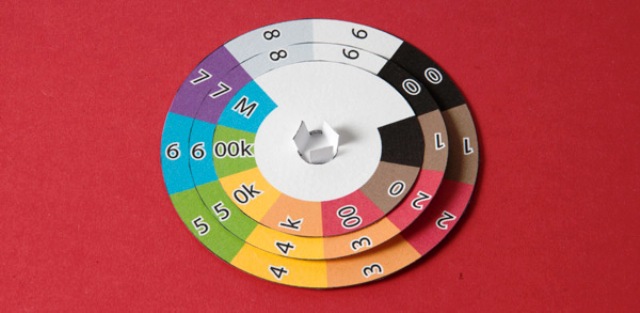

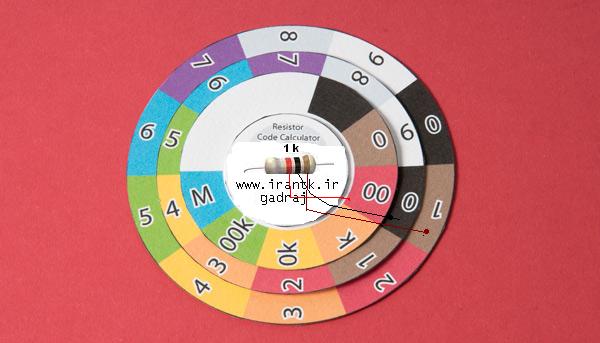

تبريك ميگم شما وسيله اي ساختيد كه ميتوانيد با چرخاندن مقواهاي دايره اي و منطبق رنگ ها در كنار هم طبق مقاومت نمونه اي كه داريد مقدار اهمي انرا از شماره و نوشته هاي داخل قطاع ها بخوانيد .
موفق باشيد .
با سلام :
دوستان تازه كار و افرادي كه هنوز در خواندن مقدار اهمي مقاومتها از روي رنگ مشكل دارند نرم افزار زير را بسازيد و به اساني استفاده كنيد :
1 = براي شروع كار يك تكه مقوا سفيد {ترجيحا جنس شوميز سفيد رنگ } در اندازه 20 در 20 سانتي متر را اماده كرده و طبق شكل زير دو دايره تو در تو رسم كنيد .
[hide]
[/hide]قطاع هاي محيط دايره را به ده قسمت مساوي تقسيم كنيد .
[hide]
[/hide]هر قطاع را طبق شكل و به ترتيب شماره هاي شكل براي هر خانه {قطاع } رنگ اميزي كنيد .
شماره هاي فوق را در هر رنگ مربوطه {طبق شكل } نوشته و اين قسمت را كنار بگذاريد .
[hide]
[/hide]2 = دوباره يك دايره در مقواي ديگري و در اندازه اي كه بتواند در داخل دايره شماره يك قرار گيرد را اماده كنيد { از شكل زير كمك بگيريد} .
[hide]
[/hide]طبق شكل و دقيق رنگ اميزي كنيد .
[hide]
[/hide]شماره ها را در هر خانه بنويسيد و اين قسمت را نيز كنار بزاريد .
[hide]
[/hide]3= دايره مقوايي سوم را بطوري كه در داخل دايره دوم قرار گيرد طبق شكل زير اماده و نوشته ها را طبق شكل دقيقا در هر خانه بنويسيد .
[hide]
[/hide]مركز دايره هاي هر سه مقوا را توسط يك نگهدارنده { پرچ هاي كفشي به نام چشم جوجه اي } يا هر جنسي دلخواه بهم طوري پرچ كنيد كه هر دايره مقوا به راحتي بتواند در حول مركز دوران { بچرخد } داشته باشد .
خسته نباشيد .#$V686
تبريك ميگم شما وسيله اي ساختيد كه ميتوانيد با چرخاندن مقواهاي دايره اي و منطبق رنگ ها در كنار هم طبق مقاومت نمونه اي كه داريد مقدار اهمي انرا از شماره و نوشته هاي داخل قطاع ها بخوانيد .
موفق باشيد .
