آشنایی با رگولاتور وطریقه تست آن

[yas1224]

سلام خسته نباشید به دوستان گرامی من یه رگولاتور به شماره L78L05 دارم چطور می تونم تست کنم ببینم سالم هست یا نه
[h=2][/h]



[fkh52000]

دوست عزیز

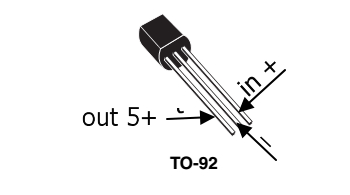

78L05 یک رگولاتور 5 ولت 100 میلی امپر است که مطابق شکل زیر
میتوانید انرا تست کنید



[atmega88]

دوستان اگر بخوام از رگولاتور آمپراژ بیشتر بکشم مدار خاصی وجود داره؟ میشه راهنمایی کنید.
باتشکر



[reza_476]

باسلام

بله در انجمن الکترونیک بگرد صد در صد وجود دارد یک مورد را من قبلا خودم گذاشتم



[yas1224]

خیلی ممنون از راهنمایی شما دوست گرامی



[علی تحیری 1]

دوستان اگر بخوام از رگولاتور آمپراژ بیشتر بکشم مدار خاصی وجود داره؟ میشه راهنمایی کنید.
باتشکر

با سلام خدمت شما کاربر گرامی :
با موازی بستن یک ترانزیستور قدرت با رگولاتور شما می توانید از آمپر بیش تری استفاده کنید.



[mehdifull]

با سلام خدمت شما کاربر گرامی :
با موازی بستن یک ترانزیستور قدرت با رگولاتور شما می توانید از آمپر بیش تری استفاده کنید.

دوست عزیز موازی بستن یعنی چی ، ترانزیستور مگر رگلاتوره که با رگلاتور موازی بشه
میشود از ترانزیستور استفاده کرد و نقشه مدار حتما توی سایت موجود است اگر جستجو کردید و پیدا نکردید بفرمایید تا برای شما ترسیم کنم
باید از یک ترانزیستور منفی استفاده کنید
پایه بیس ترانزیستور به خروجی رگلاتور
پایه کلکتور به منبع آمپر بالا
پایه امیتر خروجی هم ولتاژ رگلاتور استفاده شده اما هم آمپر ترانزیستور استفاده شده



[علی تحیری 1]

دوستان اگر بخوام از رگولاتور آمپراژ بیشتر بکشم مدار خاصی وجود داره؟ میشه راهنمایی کنید.
باتشکر

با سلام خدمت شما کاربر گرامی :

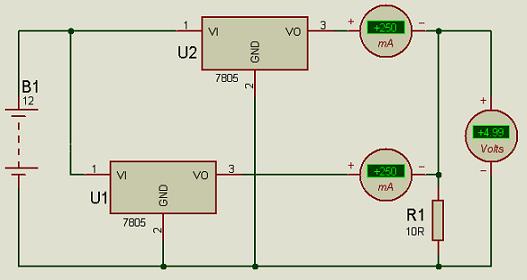

برای تقویت جریان رگولاتور ها، راه های مختلفی وجود دارد، یکی از این راه ها موازی بستن رگولاتور ها می باشد که جریان مصرفی از دو شاخه جداگانه کشیده می شود و باعث کم تر داغ شدن آن ها می شود. حد اکثر جریان خروجی آی سی رگولاتور های سری 78xx یا 79xx یک آمپر است. اما اگر شما آن ها را بدون هیت سینک بکار ببرید از 120 میلی آمپر به بعد شروع به داغ شدن می کند و گرمای آن قابل تحمل با دست نیست. (نصب هیت سینک مناسب). لازم به ذکر است اگر شما نیاز به ولتاژ 5 ولت با جریان تا 5 آمپر را دارید این رگولاتور ها با بدن to-3 (ماننده بدنه ترانزیستور 2n3055 در بازار موجود است). این هم شکل مدار موازی بستن رگولاتور ها



[علی تحیری 1]

دوستان اگر بخوام از رگولاتور آمپراژ بیشتر بکشم مدار خاصی وجود داره؟ میشه راهنمایی کنید.
باتشکر

با سلام خدمت شما کاربر گرامی :

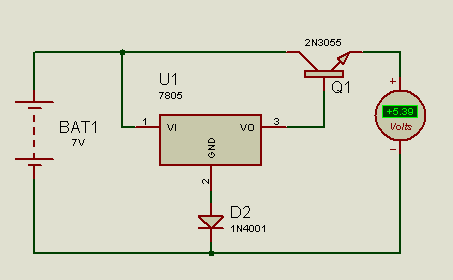

یکی از راه های تقویت جریان رگولاتور بستن یک ترانزیستور قدرت مطابق شکل زیر است. چون خروجی رگولاتور را به بیس ترانزیستور 2N3055 وصل می کنیم. افت ولتاژی حدود 0.7 ولت ( افت ولتاژ بین بیس و امیتر)در خروجی کم می شود. اما با قرار دادن یک دیود بین پایه رگولاتور و زمین مقدار 0.7 ولت جبران سازی می شود. این هم نقشه مدار.



[koorosh203]

با سلام
من یه رگولاتور قابلمه ای 7812K دارم
در مورد ورودی و خروجی راهنمایی میخواستم
چون از دیتا شیتش چیزی نفهمیدم
ممنون
