آشنایی با رگولاتور وطریقه تست آن

[saeedbabai]

با سلام خدمت استادان گرامی
من دوتا برد دارم که یکی با ۱۲ولت کار میکنه و یکی دیگه با ۳ولت بنده میخواستم هردو اینها رو با یک ترانس ۱۲ولت راه اندازی کنم ولی برای بردی که با سه ولت کار میکنه احتیاج به یک کاهنده دارم... از دوستان شنیدم که میشه با ای سی رگلاتور را انداخت ولی نمیدونم چطور باید راه اندازی کنم اگه امکان داره با یه نقشه برام توضیح بدین.. متشکرم



[gadraj]

با سلام خدمت استادان گرامی
من دوتا برد دارم که یکی با ۱۲ولت کار میکنه و یکی دیگه با ۳ولت بنده میخواستم هردو اینها رو با یک ترانس ۱۲ولت راه اندازی کنم ولی برای بردی که با سه ولت کار میکنه احتیاج به یک کاهنده دارم... از دوستان شنیدم که میشه با ای سی رگلاتور را انداخت ولی نمیدونم چطور باید راه اندازی کنم اگه امکان داره با یه نقشه برام توضیح بدین.. متشکرم

با سلام :
توان مصرفی برد ها اشاره نکردین !!!؟؟
در صورت مصرف در محدوده میلی امپر میتوانید ولتاژ خروجی ترانس را به یک رگولاتور مثل 7812 اعمال کرده و از خروجی این رگولاتور هم برای مدار 12 ولتی استفاده کنید و همچنین با اعمال این خروجی به ورودی یک رگولاتور 3.3 ولتی و از خروجی این رگولاتور دوم برای مدار 3.3 ولتی نیز استفاده کنید مسلما منفی هر دو مدار و رگولاتورها مشترک خواهند بود .
موفق باشید .



[saeedbabai]

با سلام ممنون که ما رو قابل دونستین... حالا من چطور باید رگلاتور ۳/۳ولتی رو به چه صورت تو مدار قرار بدم تا مشکلم حل بشه... اگه ممکنه یه نقشه واضح برام بکشین... باز هم ممنون میشم راهنمایم کنید..



[tahaali9095]

با سلام ممنون که ما رو قابل دونستین... حالا من چطور باید رگلاتور ۳/۳ولتی رو به چه صورت تو مدار قرار بدم تا مشکلم حل بشه... اگه ممکنه یه نقشه واضح برام بکشین... باز هم ممنون میشم راهنمایم کنید..

سلام دوست عزیز
با اجازه استاد رجبی عزیز ،
هر رگولاتوری سه پایه دارد از طریق دیتا شیتش پایه ها شناسایی شود تا اشتباها وصل نشود .
پایه زمین که به زمین مدار متصل میشود
پایه ورودی ولتاژ مثلا 10 ولتی
پایه خروجی هم که ولتاژ موردنظر که اینجا 3.3 ولت هستش



بازهم اگه سوالی داشتید انجمن در خدمت شماست



[saeedbabai]

خیلی خیلی ممنون هستم که راهنمایم کردین دست شما درد نکنه



[ميلادي]

طريقه ولتاژ گرفتن را از خروجي رگلاتور توسط مولتي متر را توضيح بفرماييد
ممنون



[reza_476]

باسلام

میلادی جان هر رگولاتور یک ورودی و یک خروجی و یک بدنه یا منفی یا گراند دارد
ابتدا توسط دیتا شیت آن پایه هایش را مشخص میکنیم سپس پراپ مشکی یا منفی ولتمتر را به منفی رگولاتور متصل میکنیم پراپ قرمز یا مثبت را یکبار به ورودی متصل و مقدار ولتاژ ورودی را از ولتمتر قرائت میکنی بهمین صورت حروجی را مثل ورودی ولتاژش را چک میکنیم



[reza_476]

باسلام

نوشته اصلی توسط saeedbabai
با سلام خدمت استادان گرامی
من دوتا برد دارم که یکی با ۱۲ولت کار میکنه و یکی دیگه با ۳ولت بنده میخواستم هردو اینها رو با یک ترانس ۱۲ولت راه اندازی کنم ولی برای بردی که با سه ولت کار میکنه احتیاج به یک کاهنده دارم... از دوستان شنیدم که میشه با ای سی رگلاتور را انداخت ولی نمیدونم چطور باید راه اندازی کنم اگه امکان داره با یه نقشه برام توضیح بدین.. متشکرم​

دوست عزیز پاسخ فرمایشات استاد عزیز و بزرگوار آقای رجبی gadraj تاپیک 12# را ندادی آیا نتیجه گرفتی و کارت راه افتاد؟



[gadraj]

با سلام ممنون که ما رو قابل دونستین... حالا من چطور باید رگلاتور ۳/۳ولتی رو به چه صورت تو مدار قرار بدم تا مشکلم حل بشه... اگه ممکنه یه نقشه واضح برام بکشین... باز هم ممنون میشم راهنمایم کنید..

با سلام :
ممنون ازهمه دوستان که راهنمایی نمودند ...

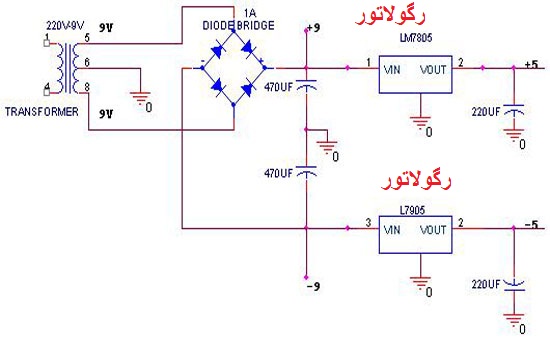

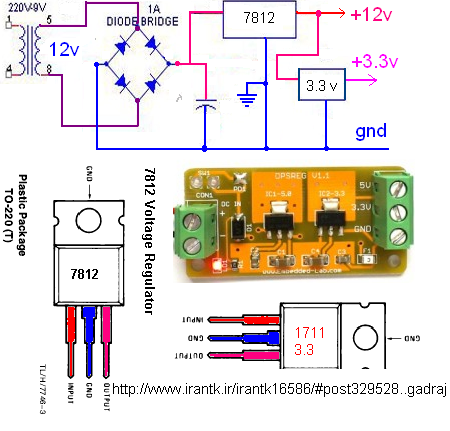

درخواست این دوستمون برای دو ولتاژ +12 ولت و +3.3 ولت بود که شماتیک اقای عبدی را براتون اصلاح کردم .
دانلود کنید .
موفق باشید .



[saeedbabai]

سلام اقا رضا من تو پست ۱۲از دوستان تشکر کردم با نقشه ای که اقای آبدی برام کشیدن و توضیحاتی که اقای رجبی دادن مشکلم حل شد باز هم از دوستان تشکر میکنم
