تجربیات: Pcb و تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

[gheybi]

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

درود

اگه با ۱۰ آمپر مدار بلند شده دراینصورت قطعا خودت برد را ساختی و بیش از حد در اسید مونده و ضخامتش خیلی کم شده وگرنه براحتی ۳۰ آمپر جواب میده

به امید فردا نباش چون ابتدا باید با شرایط نقشه آماده کنی بعد قطعات امپر بالا را اضافه کنی تا اگه اشکالی پیش اومد مشخص بشه

از ابتدا میخوای از ولوم و پتانسیومتر دود کرده و سوخته استفاده کنی و مصیبت درست کنی و همه مدار رو بهم بریزی و دوباره از اول شروع کنی ؟
این آخرین باره که کمکت میکنم اگه رهاش کنی یا پاسخ ندی دیگه تمومه و روی من حساب نکن.

بجای اینکه حواست به اون برد باشه باید با دقت پست های منو ۱۰ بار بخونی و هیچ سوالی رو بی پاسخ نذاری وگرنه مطمئن باش جواب نمیگیری.

اگه ۱۰ روز هم نتونستم پست شما رو ببینم نباید خودت انگولک کنی چون بارها دیدی چه نایجه ای میده؟

تا همینجا خیلی گزارش ناصحیح دادی و خواستی منو گمراه کنی و گفتی کل نقشه را مونتاژ کردی و جواب داده درحالیکه الن میگی درواقع کاری نکردی و فقط چند قطعه رو نصب و هنوز ولوم یا پتانسیومتر نداری و آپ امپ هم نصب نشده ، پس چطور تست کردی و جواب گرفتی .

صداقت داشته باش بنفع خودته .
دقیقا کاری که میخوام و میگم انجام بده و هیچ کار دیگری نکن .
در غیراینصورت خدا هم باشم نمیدونم چه خبره و چطور راهنمایی کنم.
از قطعات مطمئن و سالم استفاده کن .
ایرادی در کار شما هست که باید بفهمم چکار میکنی جواب نمیگیری .
اگه واقعیت را بگی مشخص میشه ولی نمیگی و بالاخره پیدا میکنم و اگه خودم پیدا کنم خدا به دادت برسه.

هر کاری کردی اشکال نداره ولی دیگه منو نپیچون و واقعیتو بگو .

اگه پاسخ سوالا رو میدادی می فهمیدم چکار میکنی که جواب نمیده
و اینبار مجبوری پاسخ بدی و میفهمم چکار میکنی پس بهتره واقعیتو خودت بگی
اگه پاسخ هم ندی دیگه شروعی در کار نیست و آخرین باره.
بردی که با ۱۰ امپر مدارش بلند شده تصویرشو ارسال کن.

سپاس

سلام استاد عزیز خوب هستید وقت بخیر
استاد به جایه زنر ۷ ولت ۶.۸ گزاشتم به جایه ۵ ولت ۵.۱ گزاشتم اون یکیم که ۲.۲ بود همونو گذاشتم
همه قطعات نو و سالم هستند همشم تست کردم هیچ کدومش قدیمی نیست
خازن بزرگ را ۱۰ هزار میکرو گذاشتم
پتانسیو متر روی برد برای کالیبره را ۵ کیلو گزاشتم
پل دیود رو هم به صورتی‌که گفتین نصب کردم فقط روی برد جا نشد (پایه هاش نافرم‌بود باید فیبر برش میخورد نتونستم )پشتش نصب کردم اما پایه هاش درست زدم
فعلا به ترانس ۱۸‌ولت وصل کردم
با یک ترانزیستور قدرت
به جایه مقاومت اجری هم ۱۰۰ اهمی گذاشتم طبق چیزی که تو فایل گفته بودین که اگه جواب‌داد عوضش کنیم بریم سراغ نصب اپ امپ و ولوم جریان
همون ۶۴۰ هم نصب کردم فعلا تا بعدا جایگزین پیدا کنم
لینک عکس هارم پایین میزارم اگه مشکلی نداره بزنم به برق
بازر هم نصب نکردم عکس ها گویایه همه چیز هست اگه مشکلی نداره بزنم برق تست کنم نمیخام دوباره ی چیزش بسوزه هی علاف اون بشم
پی سی بی هم مشکلی نداره ن جای اتصال کوتاهه ن قطعی داره
البته اون یه تیکه ای که بلند شده بود رو عکسشو گزاشتم روشو قلع اندود کردم محکم شد و زیاد معلوم نیست
سپاس


https://uupload.ir/files/dwij_134fde73-983c-4c72-9aaa-1c755007ddd7.png


https://uupload.ir/files/2864_69de646c-08d3-42b8-b068-0d7c8fdb79a2.png


https://uupload.ir/files/4onu_51022de3-8e41-402f-8682-c0d58afc4095.png


https://uupload.ir/files/be0d_fcfe8c82-7531-4446-9484-d858abe265c2.png


https://uupload.ir/files/ty5j_3ec2808a-a412-4f58-aa0c-6e8f011ad11b.png


https://uupload.ir/files/3ik3_dbc2875c-928f-4507-8598-f0509ff1702d.jpeg


https://uupload.ir/files/pldk_3454ca30-3aeb-42df-b848-1a2ab122b2e0.png



[gheybi]

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

سلام استاد روشنش کردم
ولتاژ از ۲ تا تقریبا ۲۰ ولت کمو زیاد شد و هیچ مشکلیم نبود
الان باید مقاومت اجری نصب کنم دوباره تست کنم ؟
بعد اپ امپو جا بزنمو تست ولوم جریان هم ازش بگیرم ؟
اگر کسی میدونه ممنون میشم کمک کنه
استاد با ترانس ۲۴ ولت هم تست کنم یا بمونه اخرش؟ یعنی همین الان که مقاومت ۱۰۰ اهمی اجری نصبه و اپ‌امپ نصب نیست ترانس ۲۴ ولت رو نصب کنم یه تست بگیرم یا لازم نیست همون اخر نصب کنم؟



[غزال]

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

سلام استاد روشنش کردم
ولتاژ از ۲ تا تقریبا ۲۰ ولت کمو زیاد شد و هیچ مشکلیم نبود
الان باید مقاومت اجری نصب کنم دوباره تست کنم ؟
بعد اپ امپو جا بزنمو تست ولوم جریان هم ازش بگیرم ؟
اگر کسی میدونه ممنون میشم کمک کنه
استاد با ترانس ۲۴ ولت هم تست کنم یا بمونه اخرش؟ یعنی همین الان که مقاومت ۱۰۰ اهمی اجری نصبه و اپ‌امپ نصب نیست ترانس ۲۴ ولت رو نصب کنم یه تست بگیرم یا لازم نیست همون اخر نصب کنم؟

درود

۱۰۰ اهمی رو کنار بذار و ۲ کیلویی را تنظیم کن که خروجی از صفر ولت تا ماکزیمم تغییر کنه .
اگه ۱۰ روز هم نتونستم پاسخ بدم خودسرانه کار ی نکن چون اینهمه تجربه کردی که داغون میشه و بجای انگولک فکر کن دستکاری کردی و داغون شد و صبر کن تا پاسخ بدم
یادت باشه آخرین باره.

سپاس



[gheybi]

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

درود

۱۰۰ اهمی رو کنار بذار و ۲ کیلویی را تنظیم کن که خروجی از صفر ولت تا ماکزیمم تغییر کنه .
اگه ۱۰ روز هم نتونستم پاسخ بدم خودسرانه کار ی نکن چون اینهمه تجربه کردی که داغون میشه و بجای انگولک فکر کن دستکاری کردی و داغون شد و صبر کن تا پاسخ بدم
یادت باشه آخرین باره.

سپاس

سلام

استاد منکه گفتم ب جایه ۲ کیلو ۵ کیلو نصب کردم

یعنی الان ۱۰۰ اهمو جدا کنمو دیگه هیچی نصب نکنم؟ یعنی اجریو نصب نکنم؟ جاش خالی بمونه؟
بعد با ۵ کیلو ولتاژو از صفر تا ماکزیمم تنظیم کنم؟

https://uupload.ir/view/1i3m_۲۰۲۰۱۰۲۲_۱۳۰۴۲۹.mp4/


با ترانسی که خودم ۲۴ ولتش کردم هم تست کردم در همین مرحله که مقاومت ۱۰۰ اهمی نصبه و فقط میخایم ببینیم ولتاژ کمو زیاد میشه یا ن ولتاژ از ۱.۸ تا ۲۴ ولت کمو زیاد میشد ویدیو هم الان میفرستم که ببینین چه کردم
سپاس

https://uupload.ir/view/ibom_۲۰۲۰۱۰۲۲_۱۳۳۳۰۷.mp4/



[غزال]

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

سلام

استاد منکه گفتم ب جایه ۲ کیلو ۵ کیلو نصب کردم

یعنی الان ۱۰۰ اهمو جدا کنمو دیگه هیچی نصب نکنم؟ یعنی اجریو نصب نکنم؟ جاش خالی بمونه؟
بعد با ۵ کیلو ولتاژو از صفر تا ماکزیمم تنظیم کنم؟

https://uupload.ir/view/1i3m_۲۰۲۰۱۰۲۲_۱۳۰۴۲۹.mp4/


با ترانسی که خودم ۲۴ ولتش کردم هم تست کردم در همین مرحله که مقاومت ۱۰۰ اهمی نصبه و فقط میخایم ببینیم ولتاژ کمو زیاد میشه یا ن ولتاژ از ۱.۸ تا ۲۴ ولت کمو زیاد میشد ویدیو هم الان میفرستم که ببینین چه کردم
سپاس

درود

دوباره عجله رو شروع کردی ؟
گفتم فعلا فقط طبق نقشه انجام بده.

ابنهمه مونتاژ کردی ولی پست های اول را کامل نخوندی
کجاش گفته شده بجای ۱۰۰ اهمی قطع بمونه ؟
نمیگم که بخونی و عمقی یاد بگیری ولی دیگه تا زمانیکه نگفتم از ترانس ۲۴ استفاده نکن.
من خیلی گرفتارم و در وقت آزاد پاسخ دادم و امروز فرصت زیادی نداره
فعلا چند پست اول این تاپیک را با دقت بخون.
ضمنا باید پتانسیومتر ولتاژ ( نه ولوم ولتاژ ) را طبق توصیه اولین پست ها جوری تنظیم کنی که ولتاژ خروجی با چرخوندن ولوم ولتاژ از صفر تا مکزیمم تغییر کنه.

۵ کیلو بجای ۲ کیلو اشکال نذاره

سپاس



[gheybi]

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

درود

دوباره عجله رو شروع کردی ؟
گفتم فعلا فقط طبق نقشه انجام بده.

ابنهمه مونتاژ کردی ولی پست های اول را کامل نخوندی
کجاش گفته شده بجای ۱۰۰ اهمی قطع بمونه ؟
نمیگم که بخونی و عمقی یاد بگیری ولی دیگه تا زمانیکه نگفتم از ترانس ۲۴ استفاده نکن.
من خیلی گرفتارم و در وقت آزاد پاسخ دادم و امروز فرصت زیادی نداره
فعلا چند پست اول این تاپیک را با دقت بخون.
ضمنا باید پتانسیومتر ولتاژ ( نه ولوم ولتاژ ) را طبق توصیه اولین پست ها جوری تنظیم کنی که ولتاژ خروجی با چرخوندن ولوم ولتاژ از صفر تا مکزیمم تغییر کنه.

۵ کیلو بجای ۲ کیلو اشکال نذاره

سپاس

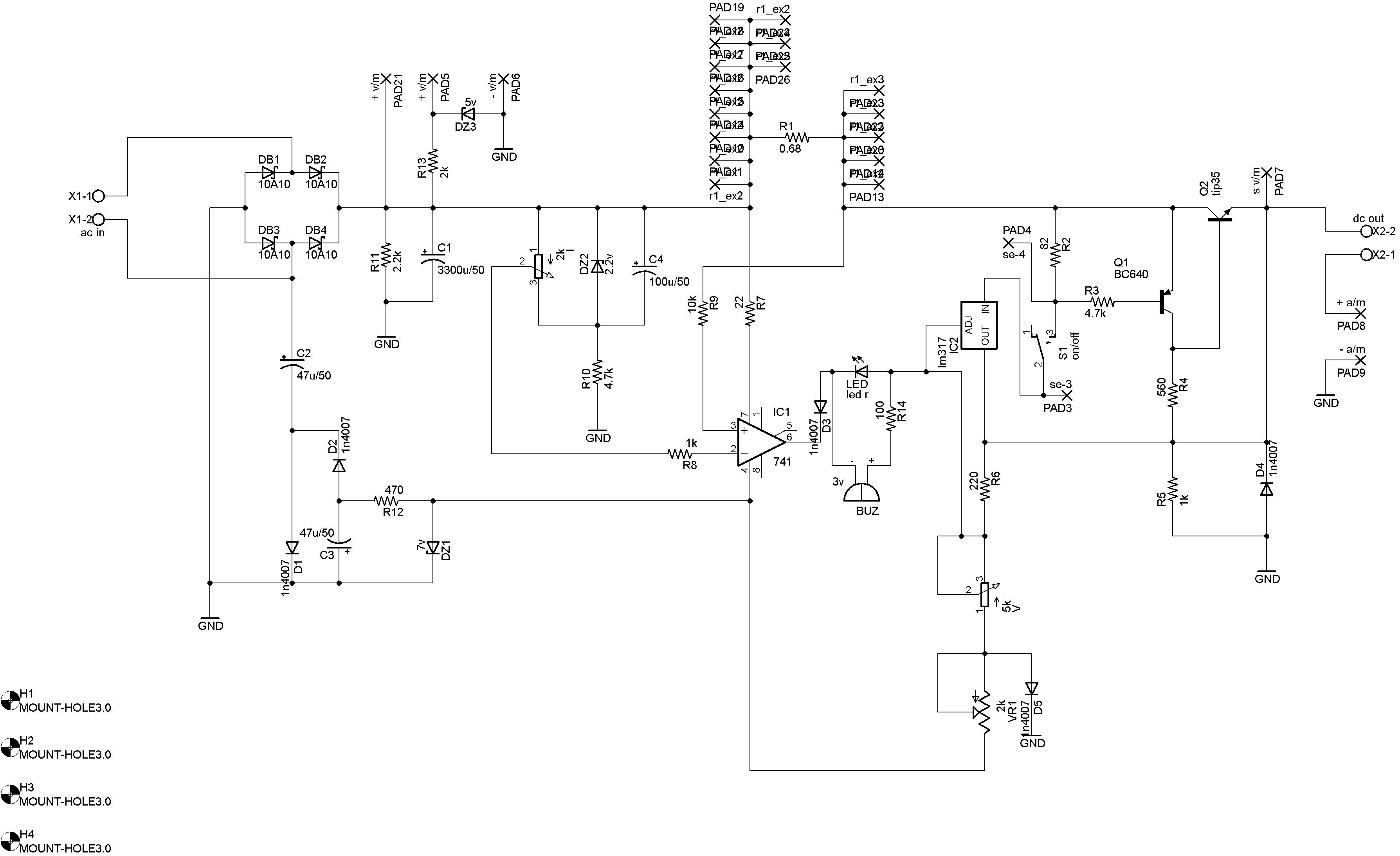

مشاهده فایل‌پیوست 170831

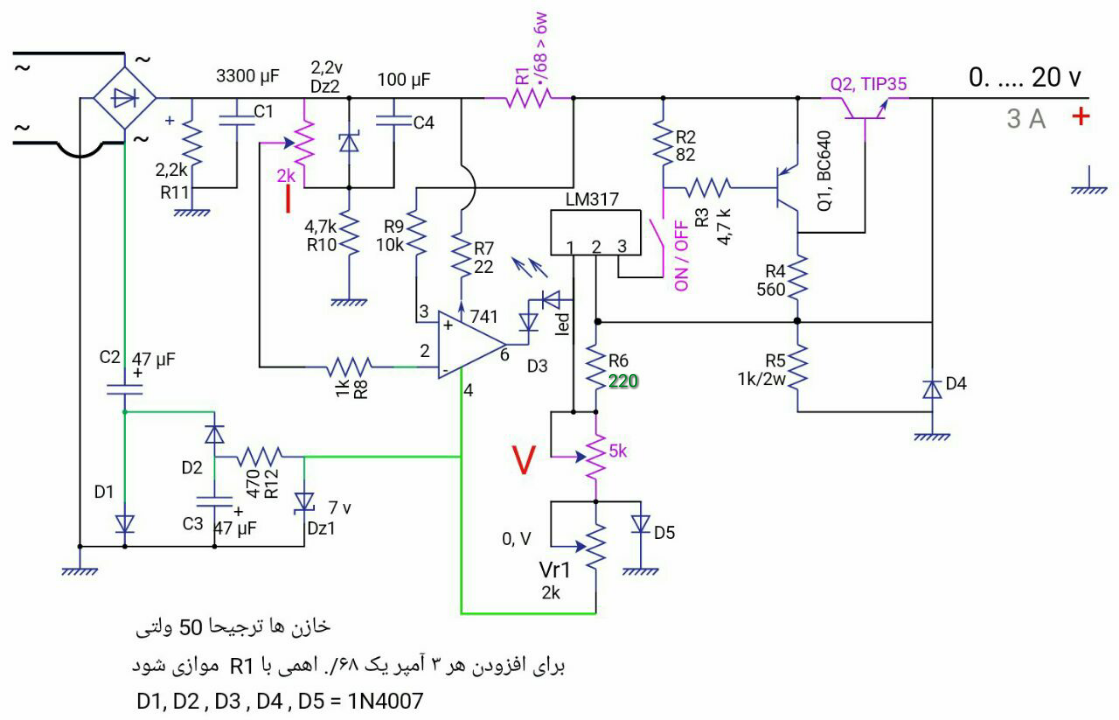

مشاهده فایل‌پیوست 170832

سلام استاد در پست هایه اول گفتین موقتا ۱۰۰ اهمی ولتاژ از ۰ تا ماکزیمم با خطای چند ولت کمو زیاد شه فقط
اگه این طور نبود ایراد رفعو‌رجوع شه و اپ امپو مقاومت اجری نصب بشه
من مقاومت اجریو نصب کردم ولتاژم کالیبره کردم با ترانس ۱۸ ولت که گفتین نصب کنم از ۰ تا ۲۳ قابل تغییر بود اپ‌امپ‌ نصب کنم ؟ من فکر کردم گفتیم ۱۰۰ اهمیو خارج کن بزن به برق و با پتانسیو متر خوابیده ولتاژ رو کالیبره کن ۱۰۰ اهمیو در اوردم ولی اصلا خروجی نداد طبق اون‌چیزی‌ک‌گفتین در پست هایه اول اجریو نصب کردم ولتاژم کالیبره کردم از ۰‌تا ۲۳ کمو زیاد میشه دستور بعدی چیه اپ امپ نصب کنم یا ایراد دارم ؟
سپاس از شما



[غزال]

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

سلام استاد در پست هایه اول گفتین موقتا ۱۰۰ اهمی ولتاژ از ۰ تا ماکزیمم با خطای چند ولت کمو زیاد شه فقط
اگه این طور نبود ایراد رفعو‌رجوع شه و اپ امپو مقاومت اجری نصب بشه
من مقاومت اجریو نصب کردم ولتاژم کالیبره کردم با ترانس ۱۸ ولت که گفتین نصب کنم از ۰ تا ۲۳ قابل تغییر بود اپ‌امپ‌ نصب کنم ؟ من فکر کردم گفتیم ۱۰۰ اهمیو خارج کن بزن به برق و با پتانسیو متر خوابیده ولتاژ رو کالیبره کن ۱۰۰ اهمیو در اوردم ولی اصلا خروجی نداد طبق اون‌چیزی‌ک‌گفتین در پست هایه اول اجریو نصب کردم ولتاژم کالیبره کردم از ۰‌تا ۲۳ کمو زیاد میشه دستور بعدی چیه اپ امپ نصب کنم یا ایراد دارم ؟
سپاس از شما

درود

کجا گفتم بجای ۱۰۰ اهمی چیزی جایگزین نکن ؟
پست های اول کامل و شفاف توضیح دادم ولی همون دو جمله در مورد ۱۰۰ اهمی خوندی و حاضر نشدی کامل بخونی و ترجیح دادی از من سوال کنی و منم بیکارم و وظیفه دارم که شما بدون مطالعه مونتاژ و درست کنی .

مگه مقاومت ۱۰۰ اهمی بجای ۶۸/. اهمی نگذاشتی دراینصورت اگه برداری و ۶۸/. اهمی جایگزین نکنی پس چرا این مقاومتو در لیست نوشتم ؟
اگه پست های اول را بخونی بدقت و با شفافیت توضیح دادم بجای ۱۰۰ اهمی چکار کنی.


بازم تاکید میکنم طبق پست های اول انجام بده
چون قبلا کامل و واضح توضیح دادم طبق همون مطالب انجام بده ولی خارج از اون بهیچ عنوان کاری نکن و فکر کن از من سوال کردی و اونجا پاسختو دادم
پاسخ الانم ممکنه خطایی داشته باشه ولی اونجا خیلی خیلی بعیده چون بارها ویرایش کردم

دیگه فرصت ندارم و فعلا نمیتونم پاسخ بدم
تا زمانیکه بتونم پاسخ بدم هر چقدر میتونی پست های اولیه را به کرات و دقیق بخون و فقط مطابق همون عمل کن .

سپاس



[gheybi]

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

درود

کجا گفتم بجای ۱۰۰ اهمی چیزی جایگزین نکن ؟
پست های اول کامل و شفاف توضیح دادم ولی همون دو جمله در مورد ۱۰۰ اهمی خوندی و حاضر نشدی کامل بخونی و ترجیح دادی از من سوال کنی و منم بیکارم و وظیفه دارم که شما بدون مطالعه مونتاژ و درست کنی .

مگه مقاومت ۱۰۰ اهمی بجای ۶۸/. اهمی نگذاشتی دراینصورت اگه برداری و ۶۸/. اهمی جایگزین نکنی پس چرا این مقاومتو در لیست نوشتم ؟
اگه پست های اول را بخونی بدقت و با شفافیت توضیح دادم بجای ۱۰۰ اهمی چکار کنی.


بازم تاکید میکنم طبق پست های اول انجام بده
چون قبلا کامل و واضح توضیح دادم طبق همون مطالب انجام بده ولی خارج از اون بهیچ عنوان کاری نکن و فکر کن از من سوال کردی و اونجا پاسختو دادم
پاسخ الانم ممکنه خطایی داشته باشه ولی اونجا خیلی خیلی بعیده چون بارها ویرایش کردم

دیگه فرصت ندارم و فعلا نمیتونم پاسخ بدم
تا زمانیکه بتونم پاسخ بدم هر چقدر میتونی پست های اولیه را به کرات و دقیق بخون و فقط مطابق همون عمل کن .

سپاس[/UOTE]


سلام استاد دقیق انجام دادم
همه‌چیزم‌رفع و رجوع شد الان چه دستوری میفرمایین چطوری برای ۳۰ امپر تجهیزش کنم ؟ چه تست هایی لازم است ؟



[غزال]

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

درود

کجا گفتم بجای ۱۰۰ اهمی چیزی جایگزین نکن ؟
پست های اول کامل و شفاف توضیح دادم ولی همون دو جمله در مورد ۱۰۰ اهمی خوندی و حاضر نشدی کامل بخونی و ترجیح دادی از من سوال کنی و منم بیکارم و وظیفه دارم که شما بدون مطالعه مونتاژ و درست کنی .

مگه مقاومت ۱۰۰ اهمی بجای ۶۸/. اهمی نگذاشتی دراینصورت اگه برداری و ۶۸/. اهمی جایگزین نکنی پس چرا این مقاومتو در لیست نوشتم ؟
اگه پست های اول را بخونی بدقت و با شفافیت توضیح دادم بجای ۱۰۰ اهمی چکار کنی.


بازم تاکید میکنم طبق پست های اول انجام بده
چون قبلا کامل و واضح توضیح دادم طبق همون مطالب انجام بده ولی خارج از اون بهیچ عنوان کاری نکن و فکر کن از من سوال کردی و اونجا پاسختو دادم
پاسخ الانم ممکنه خطایی داشته باشه ولی اونجا خیلی خیلی بعیده چون بارها ویرایش کردم

دیگه فرصت ندارم و فعلا نمیتونم پاسخ بدم
تا زمانیکه بتونم پاسخ بدم هر چقدر میتونی پست های اولیه را به کرات و دقیق بخون و فقط مطابق همون عمل کن .

سپاس[/UOTE]


سلام استاد دقیق انجام دادم
همه‌چیزم‌رفع و رجوع شد الان چه دستوری میفرمایین چطوری برای ۳۰ امپر تجهیزش کنم ؟ چه تست هایی لازم است ؟

درود

تا اینجا خودتو کنترل کردی و خوب پیش رفته .
درایور قوی بجای bc640 جایگزین و تست کن و بگو شمارش چیه ?
پایه ها رو اشتباه نکنی ، چند بار با اهم متر هم تست که مخصوصا بیس بهیچ عنوان اشتباه نشه
ضمنا باید تیپ مثبت باشه نکنه قبلا تیپ منفی استفاده میکردی
ببین بازم از صفر تا ماکزیمم قابل تغییره
اگه اندکی خطا دیدی یعنی اگه ولتاژ خروجی از صغر شروع نمیشه و مثلا کمتر از ۱ ولت نمیده دراینصورت فقط پتانسیومتر اصلاح یعنی VR1 را کمی بچرخون تا درست بشه .

بطوریکه بعد از تنظیم احتمالی ، نهایتا فقط با چرخوندن ولوم ولتاز V ولتاژ خروجی از صفر الی ماکزیمم بشه.
یادت هم باشه آخرین باره و خطا نکنی و وسوسه نشی که داره درست میشه.

سپاس



[غزال]

پاسخ : ساده ترین و دقیق ترین تغذیه طراحی غزال با تحلیل و عیب یابی

درود

کجا گفتم بجای ۱۰۰ اهمی چیزی جایگزین نکن ؟
پست های اول کامل و شفاف توضیح دادم ولی همون دو جمله در مورد ۱۰۰ اهمی خوندی و حاضر نشدی کامل بخونی و ترجیح دادی از من سوال کنی و منم بیکارم و وظیفه دارم که شما بدون مطالعه مونتاژ و درست کنی .

مگه مقاومت ۱۰۰ اهمی بجای ۶۸/. اهمی نگذاشتی دراینصورت اگه برداری و ۶۸/. اهمی جایگزین نکنی پس چرا این مقاومتو در لیست نوشتم ؟
اگه پست های اول را بخونی بدقت و با شفافیت توضیح دادم بجای ۱۰۰ اهمی چکار کنی.


بازم تاکید میکنم طبق پست های اول انجام بده
چون قبلا کامل و واضح توضیح دادم طبق همون مطالب انجام بده ولی خارج از اون بهیچ عنوان کاری نکن و فکر کن از من سوال کردی و اونجا پاسختو دادم
پاسخ الانم ممکنه خطایی داشته باشه ولی اونجا خیلی خیلی بعیده چون بارها ویرایش کردم

دیگه فرصت ندارم و فعلا نمیتونم پاسخ بدم
تا زمانیکه بتونم پاسخ بدم هر چقدر میتونی پست های اولیه را به کرات و دقیق بخون و فقط مطابق همون عمل کن .

سپاس[/UOTE]


سلام استاد دقیق انجام دادم
همه‌چیزم‌رفع و رجوع شد الان چه دستوری میفرمایین چطوری برای ۳۰ امپر تجهیزش کنم ؟ چه تست هایی لازم است ؟

درود

بجای bc640 چی تهیه کردی؟

باید حتما تیپ مثبت باشه نکنه قبلا تیپ منفی استفاده میکردی؟

سپاس
