سلام خدمت دوستان و اعضای محترم
پاور 1600 بیت مین یدون از خازن صافی های بزرگ ترکیده بود هردو رو تعویض کردم. پاور رو تست کردم و به برق زدم. روی خازن ها 386 ولت داشتم. اما خروجی نمیداد پاور.
چک کردم استند بای کار میکنه ولی روی ic cm6901
ولتاژ تغذیه نداشت. ولتاژ سر فن پاور هم 8 ولت بود ولی دیود شاتکی های smd 12 ولت داشتن.

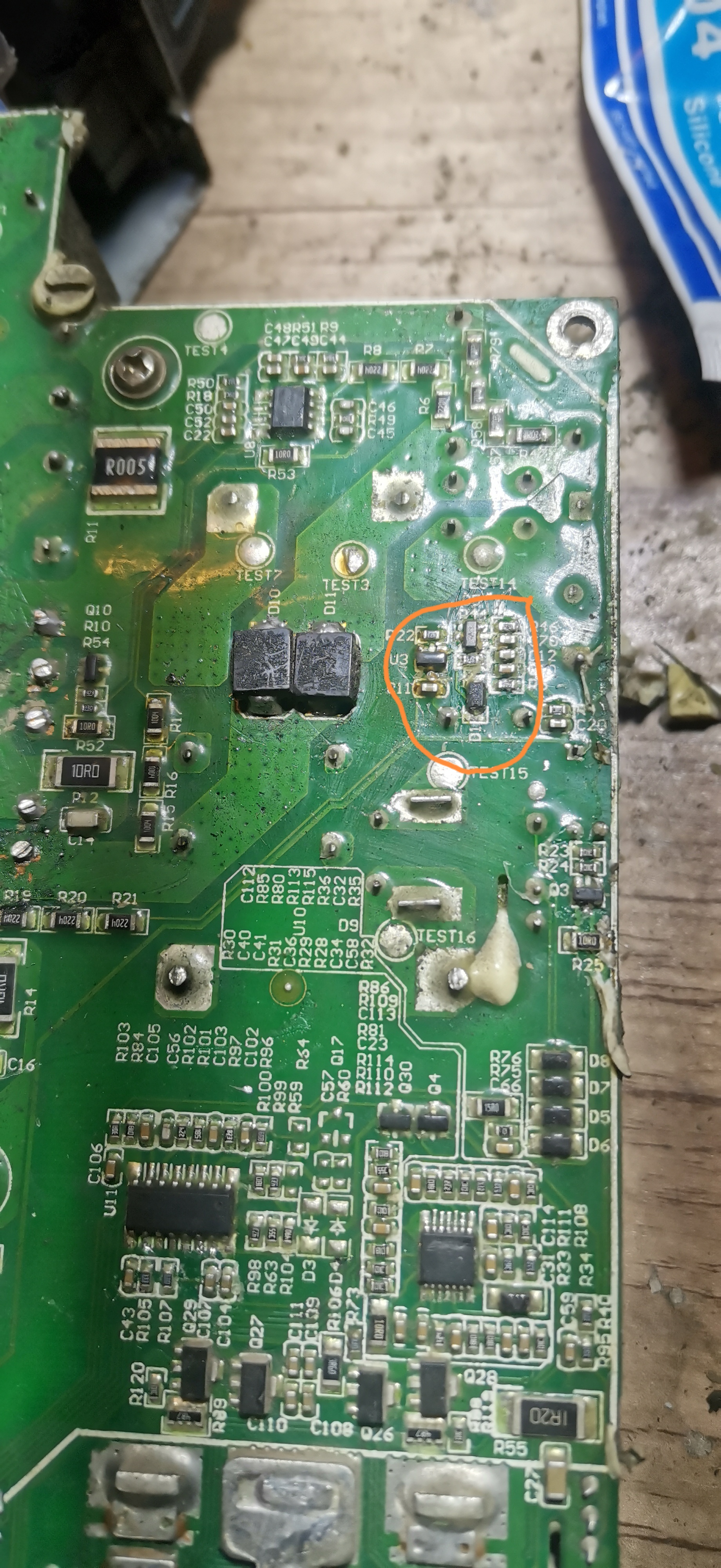

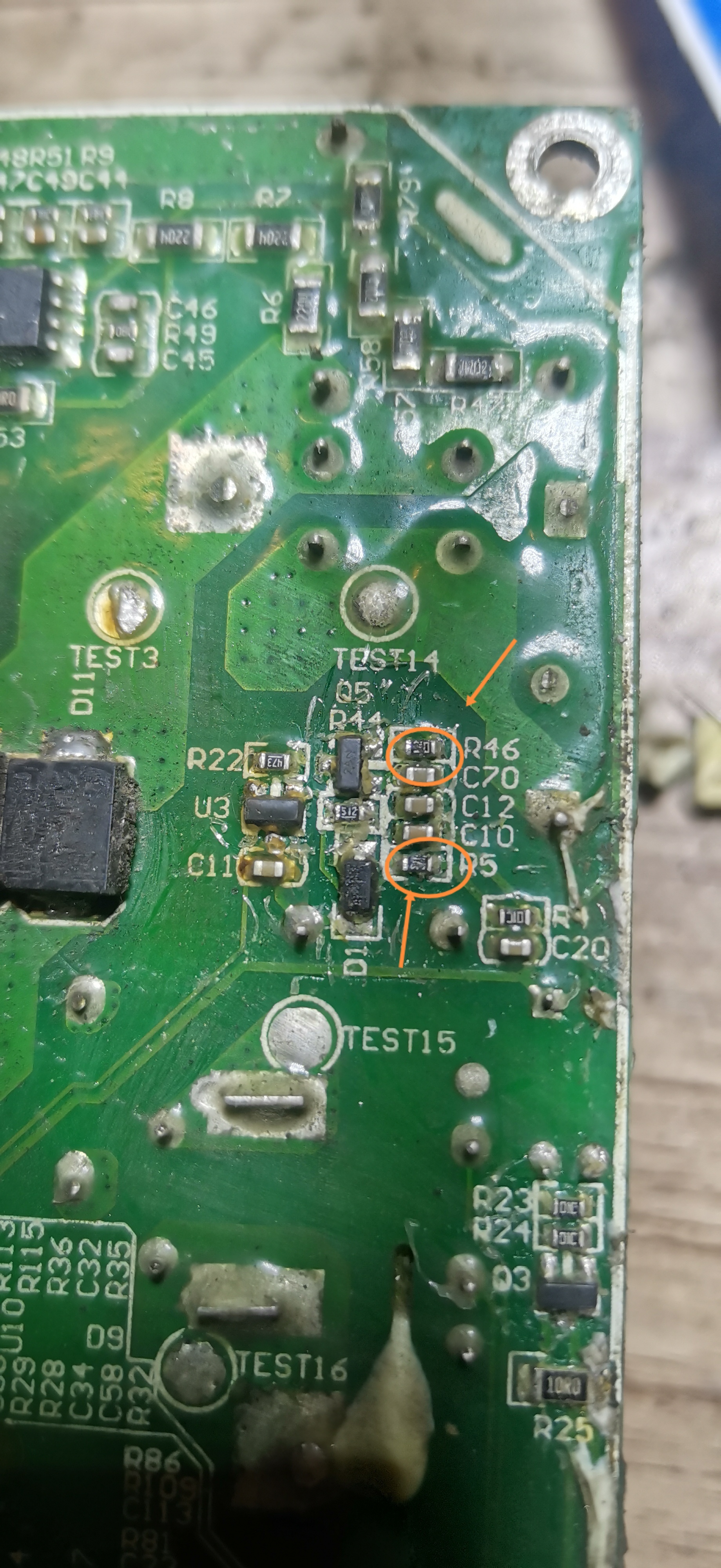

بعد از چک کردن به قسمتی از مدار رسیدم که دوتا مقاومت و یه ترانزیستور سوخته بودن. ترانزیستور رو تعویض کردم اما مقدار مقاومت ها رو نتونستم بخونم. اگر همکاران برد مشابه دارند که بتونن مقدار مقاومت سوخته رو بهم اعلام کنن ممنون میشم.![IMG_20230130_122509.jpg IMG_20230130_122509.jpg](https://www.irantk.ir/data/attachments/167/167764-56b5a6602716192dbaec7e789da6f3af.jpg)
![IMG_20230130_122551.jpg IMG_20230130_122551.jpg](https://www.irantk.ir/data/attachments/167/167765-d11f602912dca2a8b7e3626fe5427479.jpg)
پاور 1600 بیت مین یدون از خازن صافی های بزرگ ترکیده بود هردو رو تعویض کردم. پاور رو تست کردم و به برق زدم. روی خازن ها 386 ولت داشتم. اما خروجی نمیداد پاور.
چک کردم استند بای کار میکنه ولی روی ic cm6901
ولتاژ تغذیه نداشت. ولتاژ سر فن پاور هم 8 ولت بود ولی دیود شاتکی های smd 12 ولت داشتن.
بعد از چک کردن به قسمتی از مدار رسیدم که دوتا مقاومت و یه ترانزیستور سوخته بودن. ترانزیستور رو تعویض کردم اما مقدار مقاومت ها رو نتونستم بخونم. اگر همکاران برد مشابه دارند که بتونن مقدار مقاومت سوخته رو بهم اعلام کنن ممنون میشم.
