مشکل: کم شدن ولتاژ خط های 12 و 3.3 زیر بار در پاور ممونکس 465 وات

[mehdieftekha]

با عرض سلام وتشکرخدمت استاد غزال:
ایا مداری رو جهت تست 431 میتونید پیشنهاد بدید؟
ضمنا میخواستم بپرسم با توجه به عدم مشکل در خط 5 ولت احتمال داره اپتوکوپلر مربوط به تصحیح خط 3.3 ایراد داشته باشه ؟



[غزال]

با عرض سلام وتشکرخدمت استاد غزال:
ایا مداری رو جهت تست 431 میتونید پیشنهاد بدید؟
ضمنا میخواستم بپرسم با توجه به عدم مشکل در خط 5 ولت احتمال داره اپتوکوپلر مربوط به تصحیح خط 3.3 ایراد داشته باشه ؟

سلام

در خروجی پاور تابحال کوپلر ندیدم مضافا که چنین عیبی مرتبط با کوپلر نیست.

هر مدار حاوی 431 بهترین تستر 431 است
431 که پیدا کردی مرتبط با کدوم ولتاژهاست


لامپ وات بالای اتومبیل یا مقاومت حدود 1 اهم آجری به خروجی ها متصل کن ببین کاهش ولتاژ داری ؟ و دراینصورت کدوم ولتاژ کاهش بیشتری داره ؟

شاید بار غیرمجاز اعمال میشه و بار اشکالی داره

سپاس



[mehdieftekha]

با تشکر فراوان:

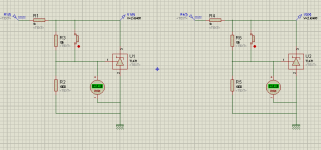

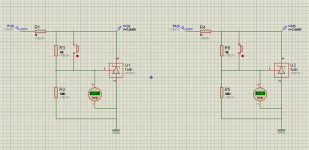

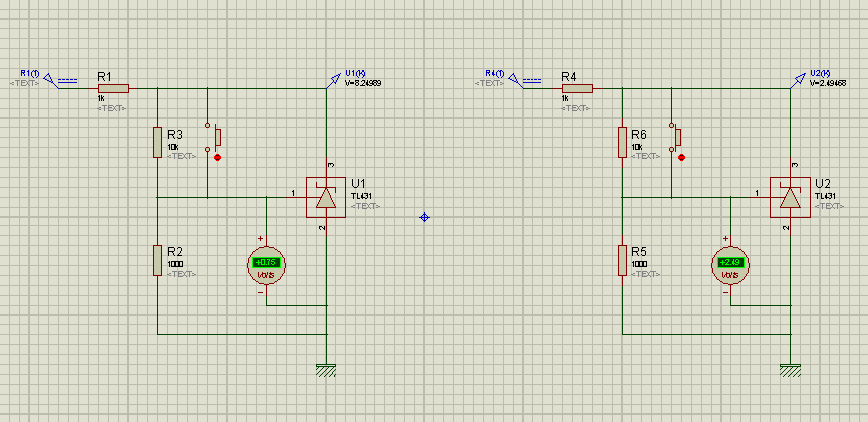

منظورم یه همچین مدار ساده ای هست برا تست 431
در ضمن از مقاومت آجری 5 اهم استفاده کردم وخط 3.3 به 2.5کاهش مییابد



[rasool54]

کابل برق ساتا تونو تعویض کنید
کابلی که به هارد میخوره



[غزال]

با تشکر فراوان:

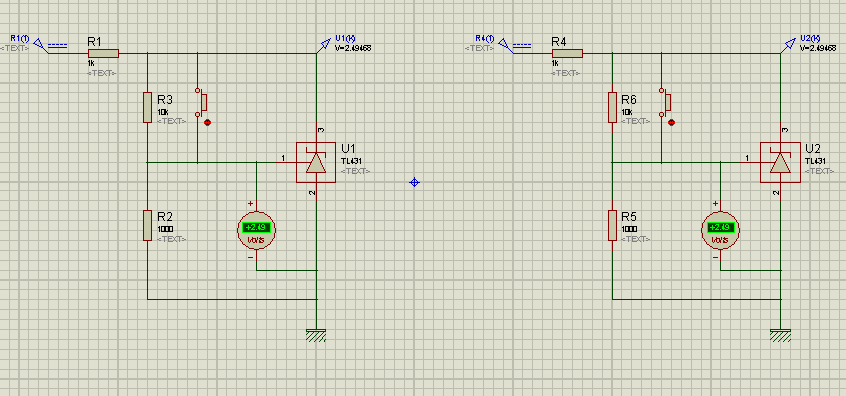

منظورم یه همچین مدار ساده ای هست برا تست 431 مشاهده فایل‌پیوست 100766
در ضمن از مقاومت آجری 5 اهم استفاده کردم وخط 3.3 به 2.5کاهش مییابد

سلام

از جملات شفاف استفاده کنید
فرمودید:

در ضمن از مقاومت آجری 5 اهم استفاده کردم وخط 3.3 به 2.5کاهش مییابد

5 اهم در کدام ولتاژ استفاده کردید که 3.3 ولت افت کرده

ضمنا چرا میخواهید 431 را خارج کنید و مداری برای تست آن آماده کنید
کافیه یک مقاومت به اندازه مقاومتی که به ولتاژ نمونه متصله با این مقاومت بدون لحیمکاری موازی کنید اگه ولتاژ کاتد کم شد سالمه

پس چرا با مصیبت تست کنیم ؟!

سپاس



[mehdieftekha]

با سلام وتشکر خدمت استاد غزال وبقیه همکاران :
معذرت میخوام اگه درست ننوشتم منظورم در ولتاژ 3.3 بود.
در ضمن خیلی ممنون از توضیح جالبتون راجع به تست 431 .
ببخشید من یه چیز دیگه تازه فهمیدم و اون اینکه همانطور که گفتم وقتی مقاومت 5 اهمو به خط 12 وصل میکنم علاوه بر اینکه لامپ به شدت روشن میشه و ولتاژ 12 به شدت افت میکنه صدای تق تق به فواصل زمانی یک ثانیه از قسمت هات مدار شنیده میشه و همزمان با تق تق نور لامپ کم وزیاد میشه.
ضمنا یه سوال دیگه از محضرتون داشتم که آیا تست دیود شاتکی همانند دیود های معمولی کفایت میکنه یا نه. چون دیودهای خط 12 رو که بررسی میکنم در بایاس مستقیم عددی کمتر از .1 میدهد و در بایاس مخالف راه نمیدهد
ضمنا در این دیود مقاومت مع*** فقط در حد چندیدن کیلو اهم است .ایا این طبیعی است یا ممکنه دیود نشتی داشته باشه .
در ضمن خیلی سرورید که بدون هیچگونه چشمداشتی وقت و تجربه خودتونو به ما میدید.
انشاالله موفق و پیروز باشید.



[غزال]

با سلام وتشکر خدمت استاد غزال وبقیه همکاران :
معذرت میخوام اگه درست ننوشتم منظورم در ولتاژ 3.3 بود.
در ضمن خیلی ممنون از توضیح جالبتون راجع به تست 431 .
ببخشید من یه چیز دیگه تازه فهمیدم و اون اینکه همانطور که گفتم وقتی مقاومت 5 اهمو به خط 12 وصل میکنم علاوه بر اینکه لامپ به شدت روشن میشه و ولتاژ 12 به شدت افت میکنه صدای تق تق به فواصل زمانی یک ثانیه از قسمت هات مدار شنیده میشه و همزمان با تق تق نور لامپ کم وزیاد میشه.
ضمنا یه سوال دیگه از محضرتون داشتم که آیا تست دیود شاتکی همانند دیود های معمولی کفایت میکنه یا نه. چون دیودهای خط 12 رو که بررسی میکنم در بایاس مستقیم عددی کمتر از .1 میدهد و در بایاس مخالف راه نمیدهد
ضمنا در این دیود مقاومت مع*** فقط در حد چندیدن کیلو اهم است .ایا این طبیعی است یا ممکنه دیود نشتی داشته باشه .
در ضمن خیلی سرورید که بدون هیچگونه چشمداشتی وقت و تجربه خودتونو به ما میدید.
انشاالله موفق و پیروز باشید.

سلام

عزیزم بنظر میرسه لامپی با برق شهر سری کرده اید و انتظار عملکرد عادی دارید

لامپ سری را نباید در زمان تست صحت جریان استفاده کنید

دیودی که نشتی داره تعویض کن و بدون لامپ سری تست کن

سپاس



[mehdieftekha]

با عرض سلام و تشکر از استاد غزال:
در حالت عادی و بدون مدار لامپ همچنان مشکل باقی است.
نشتی دیود شاتکی رو چه جوری باید تست کنم؟



[غزال]

با عرض سلام و تشکر از استاد غزال:
در حالت عادی و بدون مدار لامپ همچنان مشکل باقی است.
نشتی دیود شاتکی رو چه جوری باید تست کنم؟

سلام

عزیزم با پاسخ مبهم و کلی چیزی نمی فهمم
سوالاتی مطرح کردم که اشتباها با لامپ سری تست کردی و پاسخ دادی و لذا عرض کردم بدون لامپ تست کن و پاسخ بده میفرمایید مشکل همچنان باقی استت

من با این جمله شما که " مشکل هچنان باقی است " چطور بفهمم پاسخ تست چیه و کدام ولتاژ افت ولتاژش بیشتره و جریان کشی از کدام ولتاژ خرابکاری میکنه و چند آمپر موجب خرابکاری میشه ؟ و غیره

متاسفانه تجربه و توانایی من خیلی ضعیف تر از این حرفهاست که با پاسخ های کلی عیب را کشف کنم
انشاءالله دوستان توانا مشکل شما را حل میکنند.

سپاس



[mehdieftekha]

با سلام .
در ابتدای تاپیک مشکل بیان شده ولتاژها در حالت نرمال و افت آنها زیر بار نیز آمده است.
اگر اطلاعات دیگری نیاز دارید بفرمایید تا خدمتتون عرض کنم.
