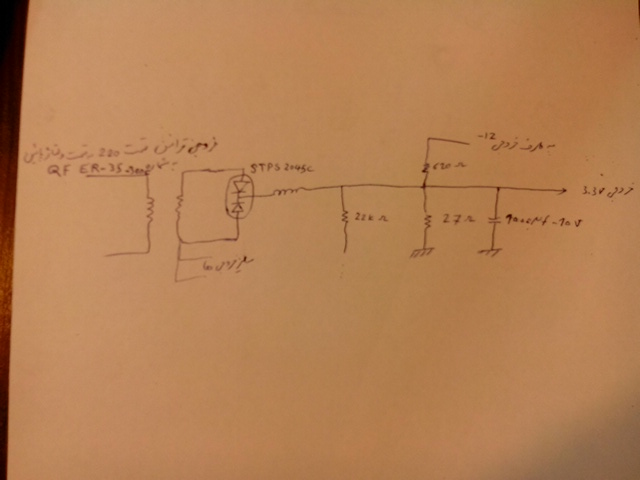

دوستان من مدت زیادیه که درگیر این پاورم.یک قسمتی از مدار خروجی 3.3 را دستی کشیدم و عکس آن را در زیر قرار داده ام.لطفا اگر چیزی به نظرتون میرسه بگید.چون واسه من به یک معما تبدیل شده است.
سلام وادب
[hide]دوست عزیز شما میتونید یک مقاومت 100 تا 150 کیلو به پایه یک آی سی KA7500 و زمین وصل کرده تغییرات رو مشاهده کنید.(یکسر به پایه یک و سر دیگر بزمین.در رنج مابین این دو عدد مقاومت رو تغییر بدید تا بهترین خروجی رو بگیرید [/hide].
با تشکر از شما.این تغییراتی که می فرمایید در پاور GLT اعمال کنم یا ATX? چون تمام بحثهایی که دیروز کردم مربوط به پاور ATX بود.در ضمن این رو هم یادم رفته بود بگم که در زیر بار(استفاده از تستر) مقدار ولتاژ خروجی 3.2 ولت بود که من فقط 0.1 ولت در خروجی کم داشتم.در پاور GLT بحث شده دو آی سی در مدار وجود دارد:AZ494AP-E1 و LM339
دوست عزیز در پاور glt مد نظر بود.فرقی نمیکنه tl494 و ka7500 هردو شبیه هم هستند.در ضمن مقدار 3.2 در حالت بی باری اوکی هست.شما در هنگام قرار گرفتن در زیر بار استاندارد باید خروجی ها رو چک کنید که تغییرات مجاز فکر کنم تا +و- .0.3 میباشد.البته دامنه نویز ac خروجی هم باید کنترل بشه تا دچار مشکلات نشیم.
تغییرات ولتاز در پاور در سه حالت بی باری و متوسط بار و فول لود نباید از مقدار ذکر شده بیشتر باشه(در پاور استاندارد)
درخیلی از پاورها شما اگر ولتاژ خروجی رو بگیرید(در حالت بی باری)ملاک مهمی برای عملکرد پاور نیست.تنها در حالت بار متوسط و بار کامل هست که پاور کیفیت و ماهیت خودش رو نشون میده.مثلا خط 12 ولت بدون بار 12.3 یا 12.4 هست که وقتی زیر بار قرار میگیره میبینید که روی 12 یا 12.1 فیکس میشه.
البته پاور ایده ال پاوری هست که اختلاف این ولتاژ ها در بارهای مختلف با حالت بی باری حداقل مقدار ممکن باشه.
در مورد نکته ای که گفتید با مقاومت 100 کیلو ولتاژ بهتری در خروجی داشتم(3.28) که خیلی بهتر شد .اما آنقدر مقاومت را تغییر خواهم تاد تا ولتاژ 3.3 در خروجی ظاهر گردد.
