مشکل: کم بودن ولتاژ سیم سبز پاور کامپیوتر ( PC ) در حالی که ولتاژ استند بای درسته

[reza_476]

پاسخ : کم بودن ولتاژ سیم سبز در حالی که ولتاژ استند بای درسته

باسلام

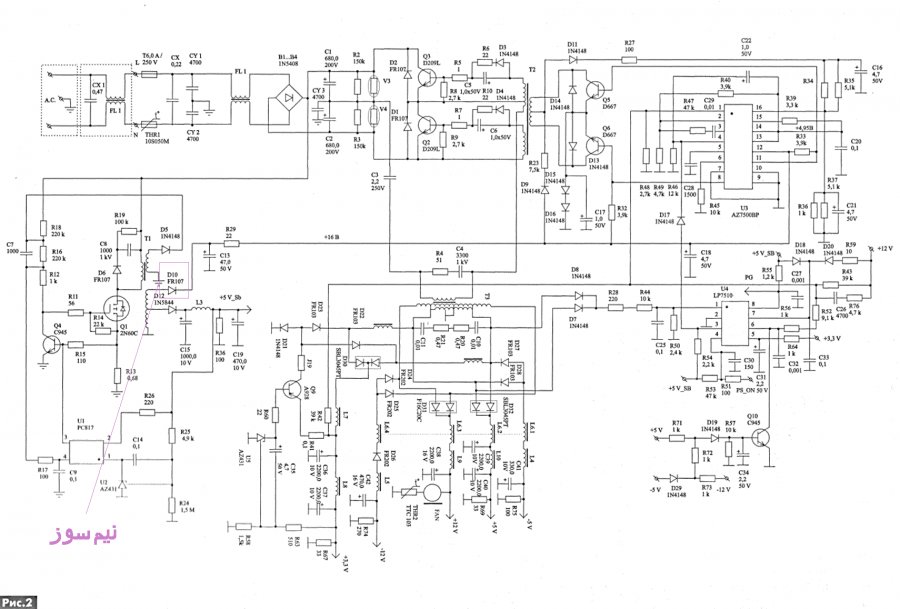

عملکرد آی سی 7510 در شماتیک اول تاپیک 6 مشخص شده و تست و عملکرد آی سی 7500 نیز در زیر آن آمده و در شماتیک خودت مسیر عیب یابی را هم با توضیحات لازم قید کردم



[reza_476]

پاسخ : کم بودن ولتاژ سیم سبز در حالی که ولتاژ استند بای درسته

تاپیک 6 من را آیا مطالعه و بررسی کردی؟



[SkyCity]

پاسخ : کم بودن ولتاژ سیم سبز در حالی که ولتاژ استند بای درسته

درود
دوست عزیز در آوردن هیت سینگ کاری نداره !
2 تا پایه هیت سینگ + پایه های ترانزیستور های روی آن = در آوردن هیت سینگ !
تعمیرات حوصله بالا میخواد
به قول مهندس غزال بعد از اینکه به نتیجه برسی کل خستگیت در میره !
برای بار سوم است عرض میکنم که تصاویری از برد ارائه فرمائید !
چرا به پست ها توجه نمیکنید ؟؟؟؟؟!!!!!!!!!!!
سپاس



[fzi]

پاسخ : کم بودن ولتاژ سیم سبز در حالی که ولتاژ استند بای درسته

درود
دوست گرامی پیام خصوصی میدهید و درخواست کمک میکنید اما نسبت به خواسته ها و راهنمایی های دیگران بی توجه هستید !
هرچه سریعتر درخواست کاربران را اجرا کنید تا دیگران هم از این تاپیک بهره مثبت ببرند
با تشکر

سلام
استاد عزیز بنده نسبت به راهنمایی ها بی توجه نیستم
دارم اجرا میکنم
بین دو هیت سینک هیچ قطعه ای که سوحته باشه پیدا نکردم



[fzi]

پاسخ : کم بودن ولتاژ سیم سبز در حالی که ولتاژ استند بای درسته

تاپیک 6 من را آیا مطالعه و بررسی کردی؟

بله استاد
قطعه هایی که تو مسیر شما اشاره کردیدو تست کردم غیر ترانزیستور که اونم وقتی ولتاژ استند بای درسته حتما سالمه
خازن ها رو هم عوض کردم
دیود سالمه
فقط آی سی نمی دونم
7500
بین پایه یازده دوازده با اهم متر اندازه می گیرم 2 اهم نشون می ده
فک کنم سوخته باشه



[fzi]

پاسخ : کم بودن ولتاژ سیم سبز در حالی که ولتاژ استند بای درسته

درود
دوست عزیز در آوردن هیت سینگ کاری نداره !
2 تا پایه هیت سینگ + پایه های ترانزیستور های روی آن = در آوردن هیت سینگ !
تعمیرات حوصله بالا میخواد
به قول مهندس غزال بعد از اینکه به نتیجه برسی کل خستگیت در میره !
برای بار سوم است عرض میکنم که تصاویری از برد ارائه فرمائید !
چرا به پست ها توجه نمیکنید ؟؟؟؟؟!!!!!!!!!!!
سپاس

سلام استاد

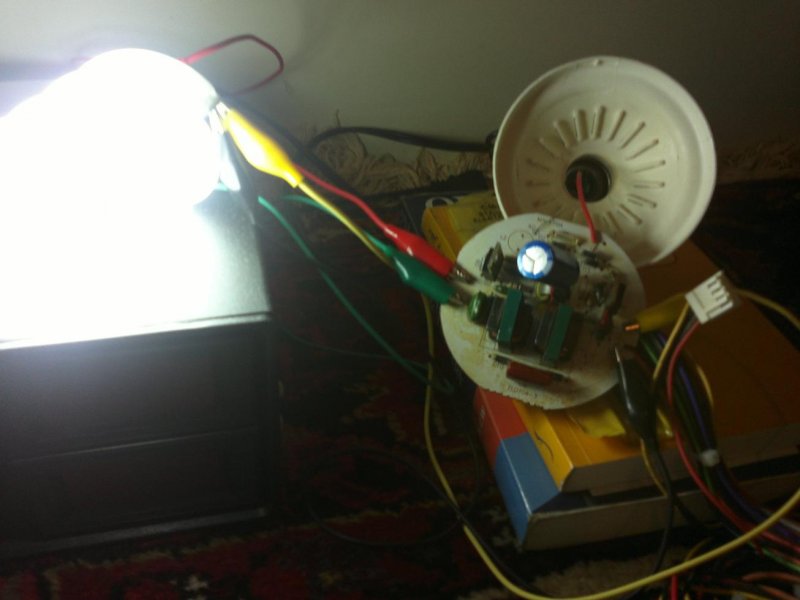

اینم از چراغم :narahat:



[SkyCity]

پاسخ : کم بودن ولتاژ سیم سبز در حالی که ولتاژ استند بای درسته

درود

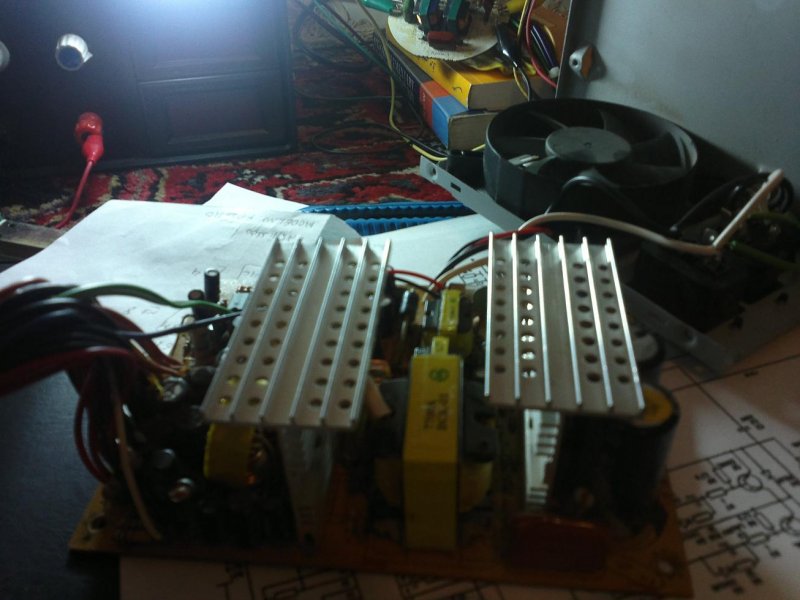

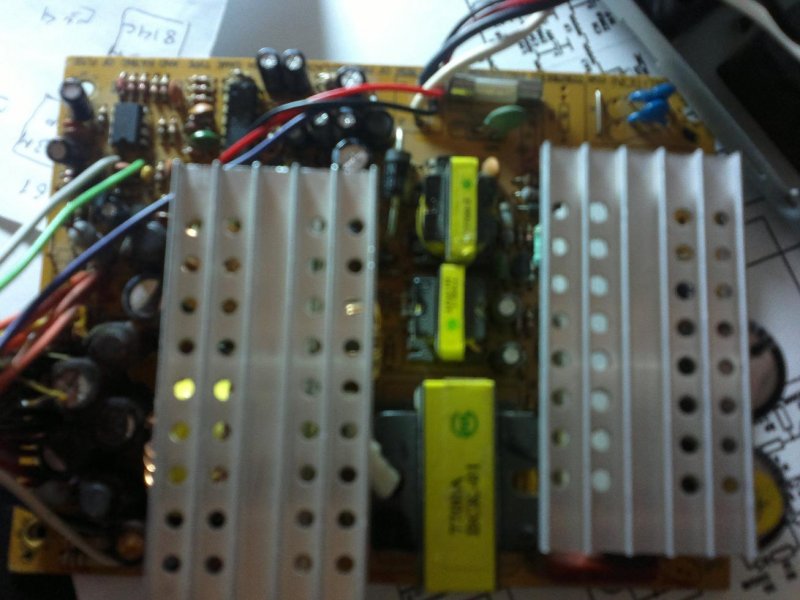

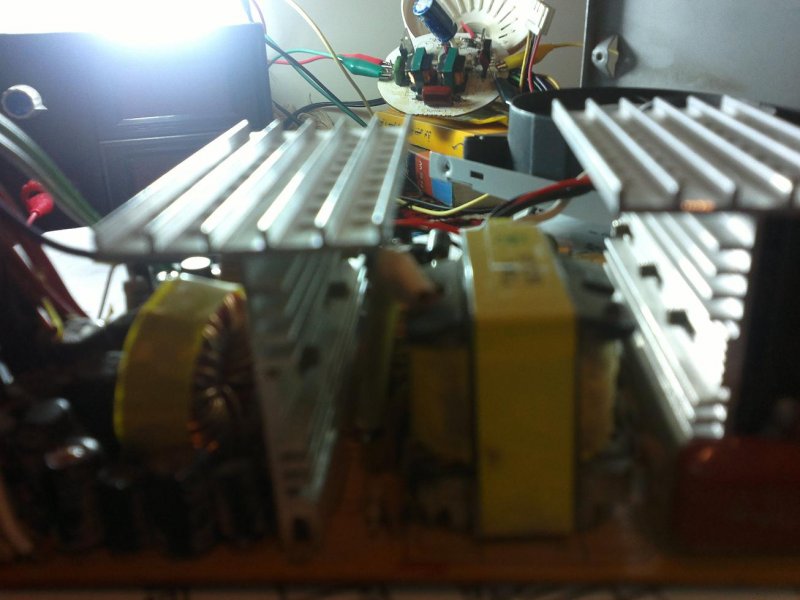

بابت ارسال تصاویر تشکر میکنم

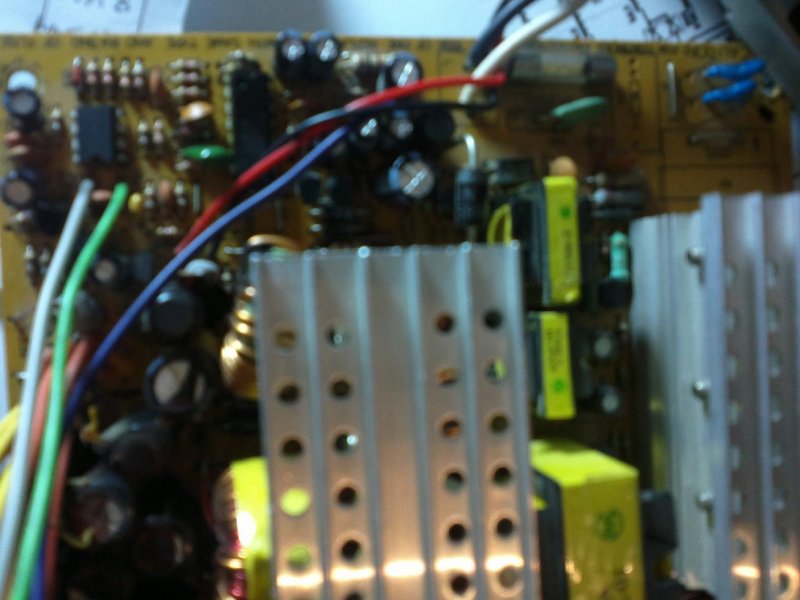

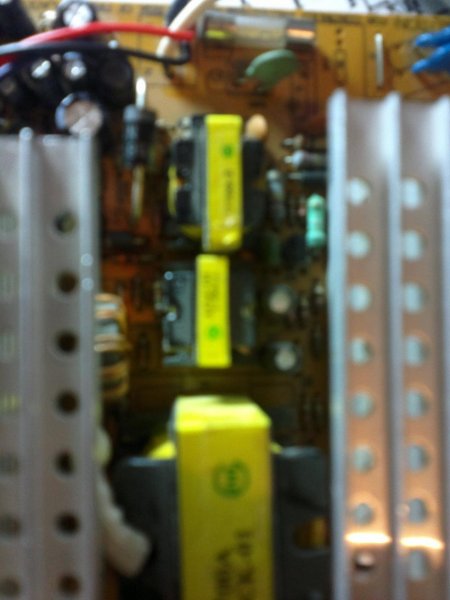

اما ای کاش تصاویر با نور بهتر و کیفیت بهتر ارائه میکردید علی الخصوص از خود برد با جزئیات بهتر
حال چنانچه میتوانید مسیر سیم سبز را تا هیت سینگ اول را تشخیص و تعقیب کنید - سپس مقاومت های این مسیر را تعویض کنید
احتمال اینکه مقاومت ها اهمی شده باشند و یا سوخته وجود دارد
بدون تست مقاومت ها را تعویض کن - ضمنا آیسی tl431 ترانزیستور c945 هم در مسیر احتمالا باشد خازن های 50 ولت هم در مسیر هستند - آنها را هم تعویض کن - چرا که کلیه این قطعات ارزان قیمت هستند و بهتر از وقت گذاشتن بر روی ایراد ( کاهش ولتاژ سیم سبز ) میباشد
فعلا تمرکزمان روی بالابردن ولتاژ سیم سبز است و نه چیز دیگری !
ضمن انجام کارهای خواسته شده ، نتیجه را نیز اعلام کنید
سپاس



[fzi]

پاسخ : کم بودن ولتاژ سیم سبز در حالی که ولتاژ استند بای درسته

لعنت به این قطعات نیم سوز
فک کنم پیدا کردم
D10 نیم سوز شده ولتاژو یکسو نمی کرده
اول آی سیو می سوزونده بعد آی سی سوخته اونقد جریان میکشیده که R 29بسوزه
البته مطمین نیستم
چون آی سی ندارم امتحان کنم
فردا می خرم عوض می کنم نتیجه رو گم



[fzi]

پاسخ : کم بودن ولتاژ سیم سبز در حالی که ولتاژ استند بای درسته

تاپیک 6 من را آیا مطالعه و بررسی کردی؟

درود
خروجی قبل از دیود D10 فرکانس 500K به نظرتون طبیعیه
مدارچاپر و 2N60 می تونه 500K بده؟



[fzi]

پاسخ : کم بودن ولتاژ سیم سبز در حالی که ولتاژ استند بای درسته

با تشکر از دوستان ایراد حل شد
همون طور که گفته بودم
ایرادات از نیم سوز بودن دیود شروع می شد که با تست دیودی معلوم نبود نیم سوزه
از اساتید به خاطر راهنمایی هاشون ممنونم
در ضمن ولتاژ سیم سبز همون 3.9 هست ولی پاور درسته ولتاژ سیم سبز از روی نقشه هم بایستی همین مقدار باشه
فکر می کنم طراحیش این طوریه
خوشحال میشم نظر اساتید رو هم بدونم
