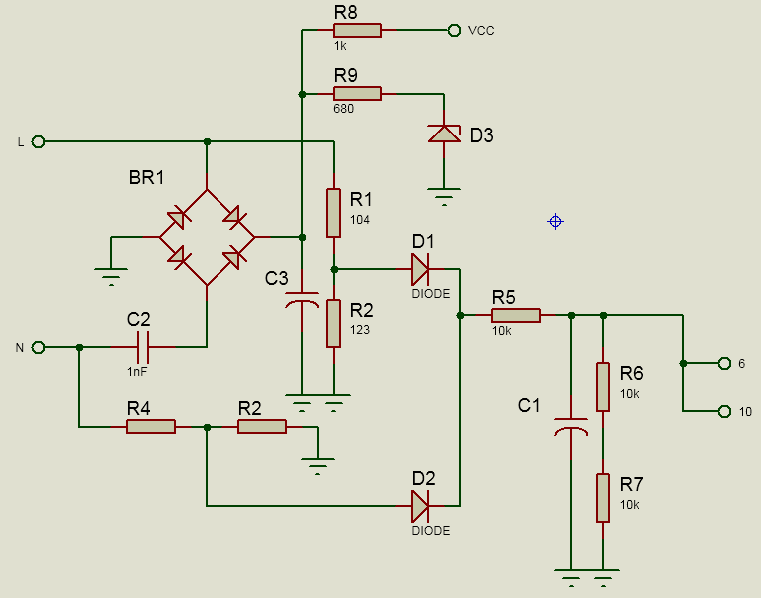

نقشه آن قسمت از مدار بدین شکل است

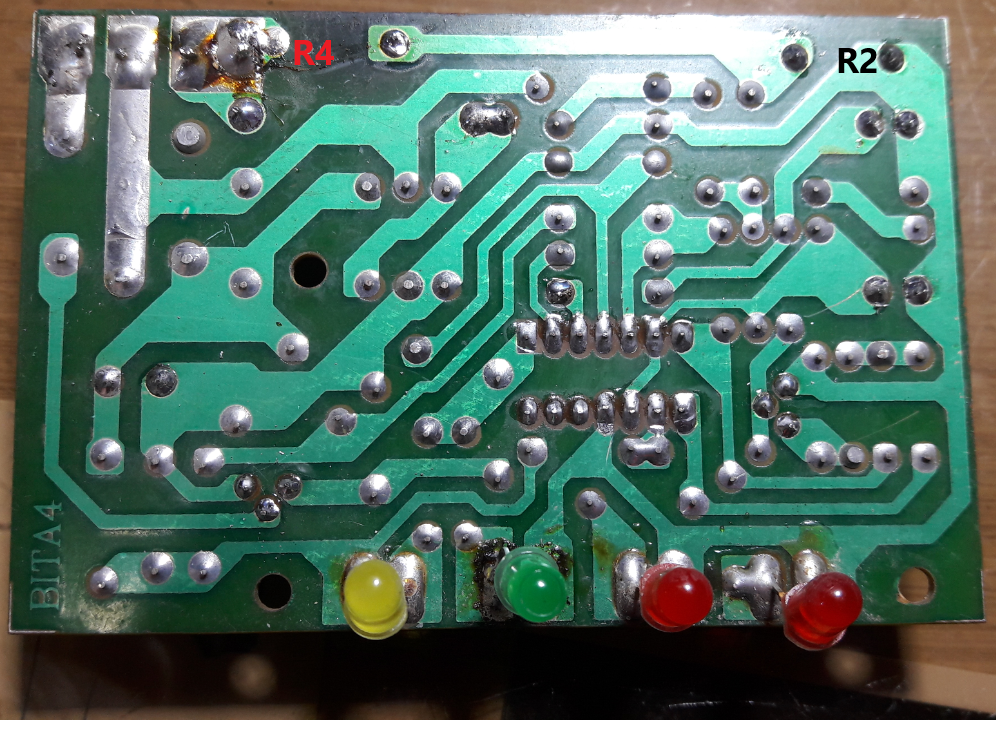

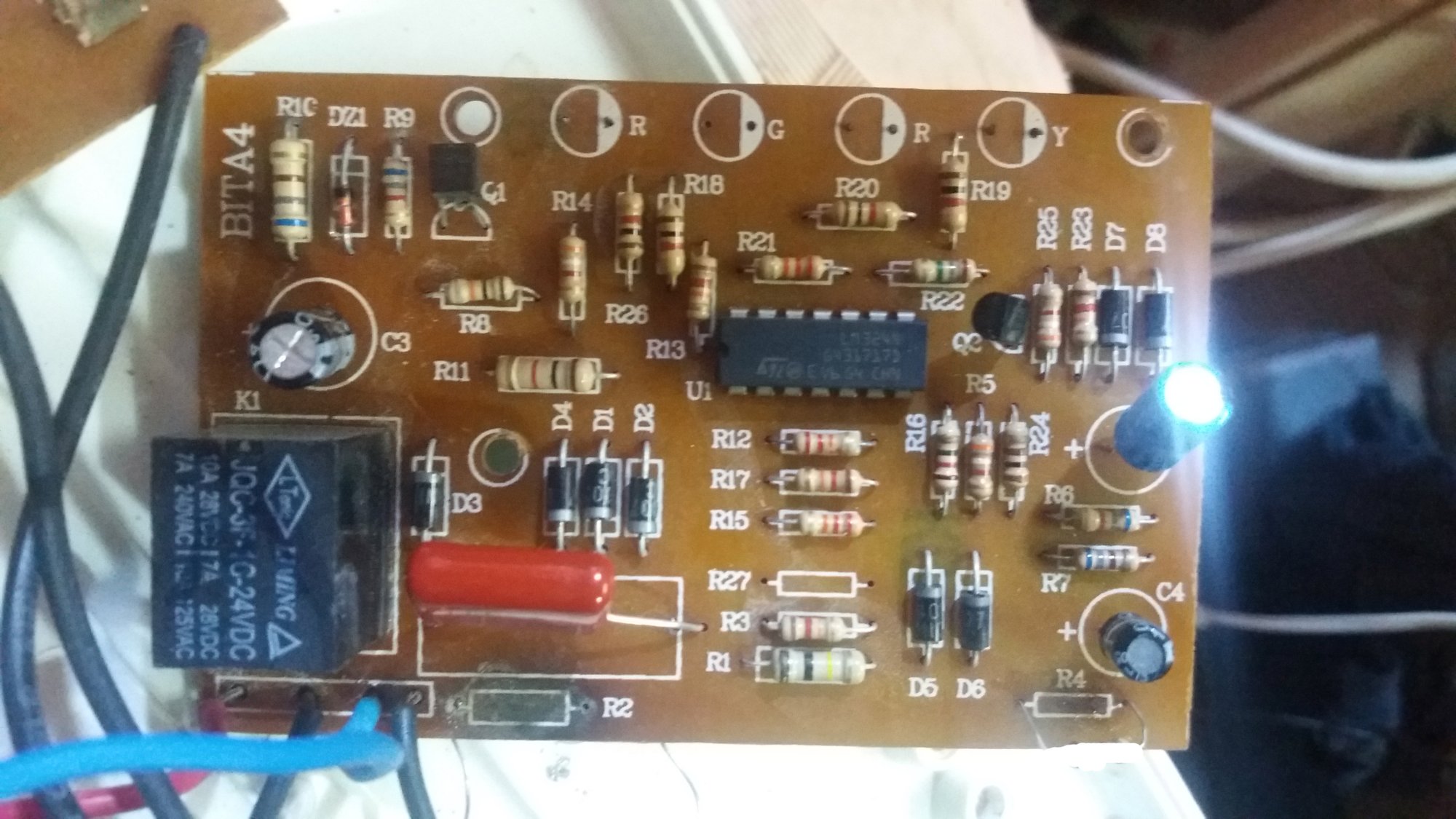

مقاومت های R4 و R2 مانند مقاومت های 100 کیلو و 12 کیلوی موجود در مسیر فاز، یک مقسم ولتاژ برای اندازه گیری محدوده ولتاژ ورودی درست می کنند، این کار زیاد معمول نیست اما در این مدار انجام شده است، مجموع امپدانس R4 و R2 باید بیشتر از امپدانس خازن پلی استر قرمز رنگ باشد، سپس هر یک از ولتاژهای تقسیم شده از طریق دیود یکسوساز با هم جمع شده و دوباره به یک مقسم ولتاژ دیگر می رسند و نهایتاً جهت مقایسه به پین های 6 و 10 آی سی آپ امپ می روند. خازن شیمیایی در شماتیک نیز یک نوع ثابت زمانی کوتاه مدت برای اهداف پایداری ایجاد می کند.
مشاهده فایل‌پیوست 211428سلام و عرض ادب خیلی لطف کردید سپاس
