سوال: کدام گروه igbt با هم سویچ می شوند

[darabi81]

سلام وقت بخیر

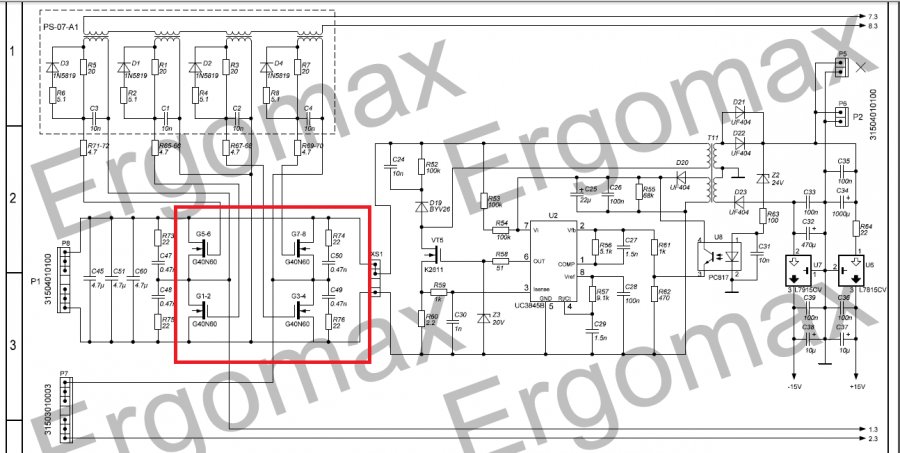

تصویر زیر مربوط به دستگاه اینورتر 200 امپر صبا میباشد.
می خواستم بدانم کدام دسته از igbt هایی که در کادر قرمز مشخص کرده ام با هم روشن و خاموش می شوند.
با تشکر



[darabi81]

سلام
طبق بررسی ای که کردم گروه ها به صورت ضربدری با هم سویچ می شوند



[javad10mn]

سلام
درسته به صورت ضربدری سویچ میشن اگه افقی سویچ بشن که دو سویچ به سورت مستقیم منفی و مثبت 310 ولت رو به هم وصل میکنن و منفجر میشن به صورت عمودی اگه سویچ بشن دو سر ترانس به یه قطب وصل میشه که هیچ جریانی عبور نمیکنه.فقط ضربدریه که دو سر ترانس به دو قطب تغذیه وصل میشه.



[darabi81]

سلام
البته روی نقشه به صورت ضربدری سویچ می شوند. در بعضی دستگاه ها ترتیب قرا گیری گروه ها روی برد به نحوی است که گروه های کنار هم با هم روشن وخاموش می شوند. فقط بر اساس شکل ظاهری نمی شود تصمیم گیری کرد و به اتصال پایه ها طبق نقشه توجه شود.
