همکاران محترم

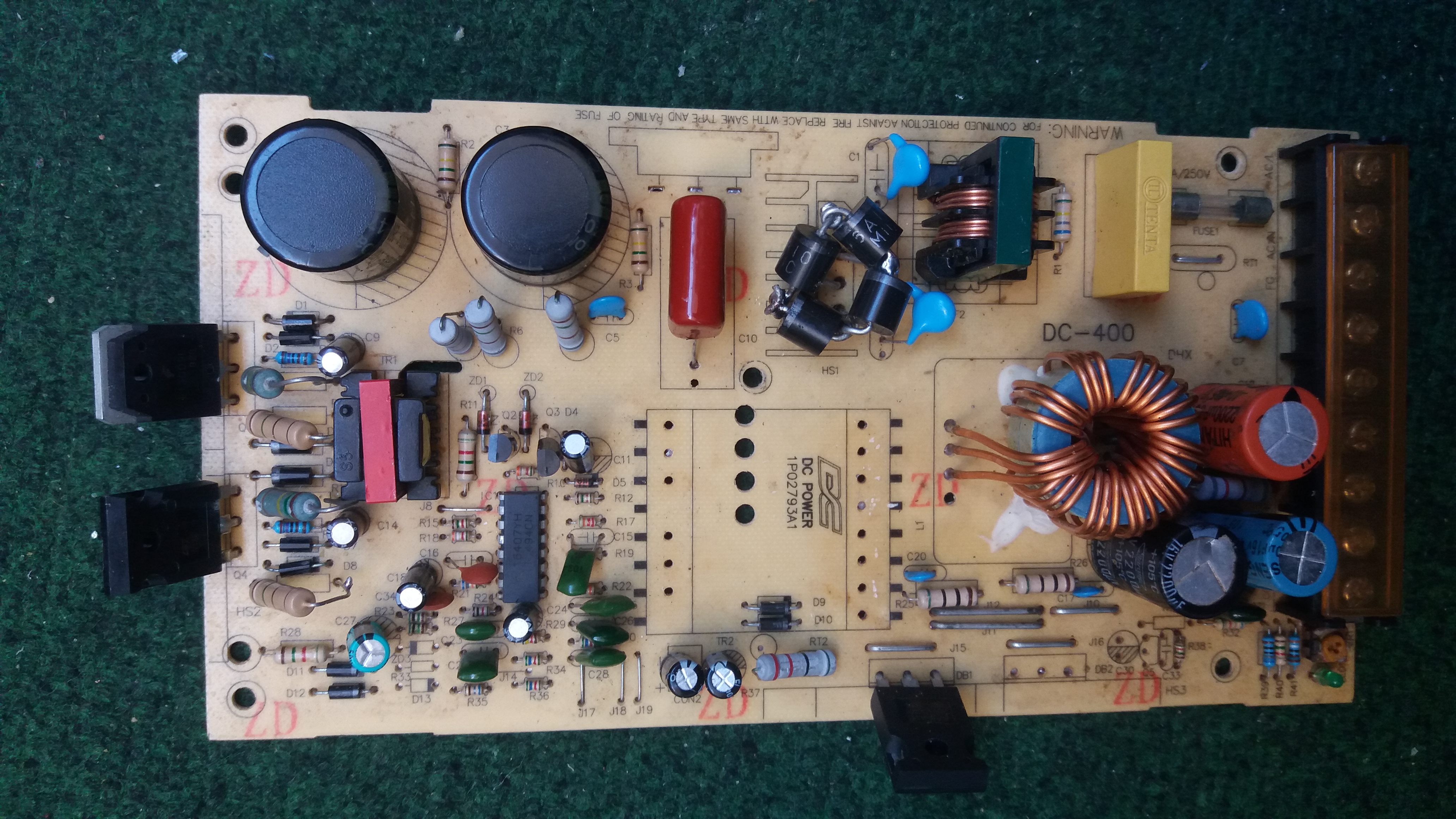

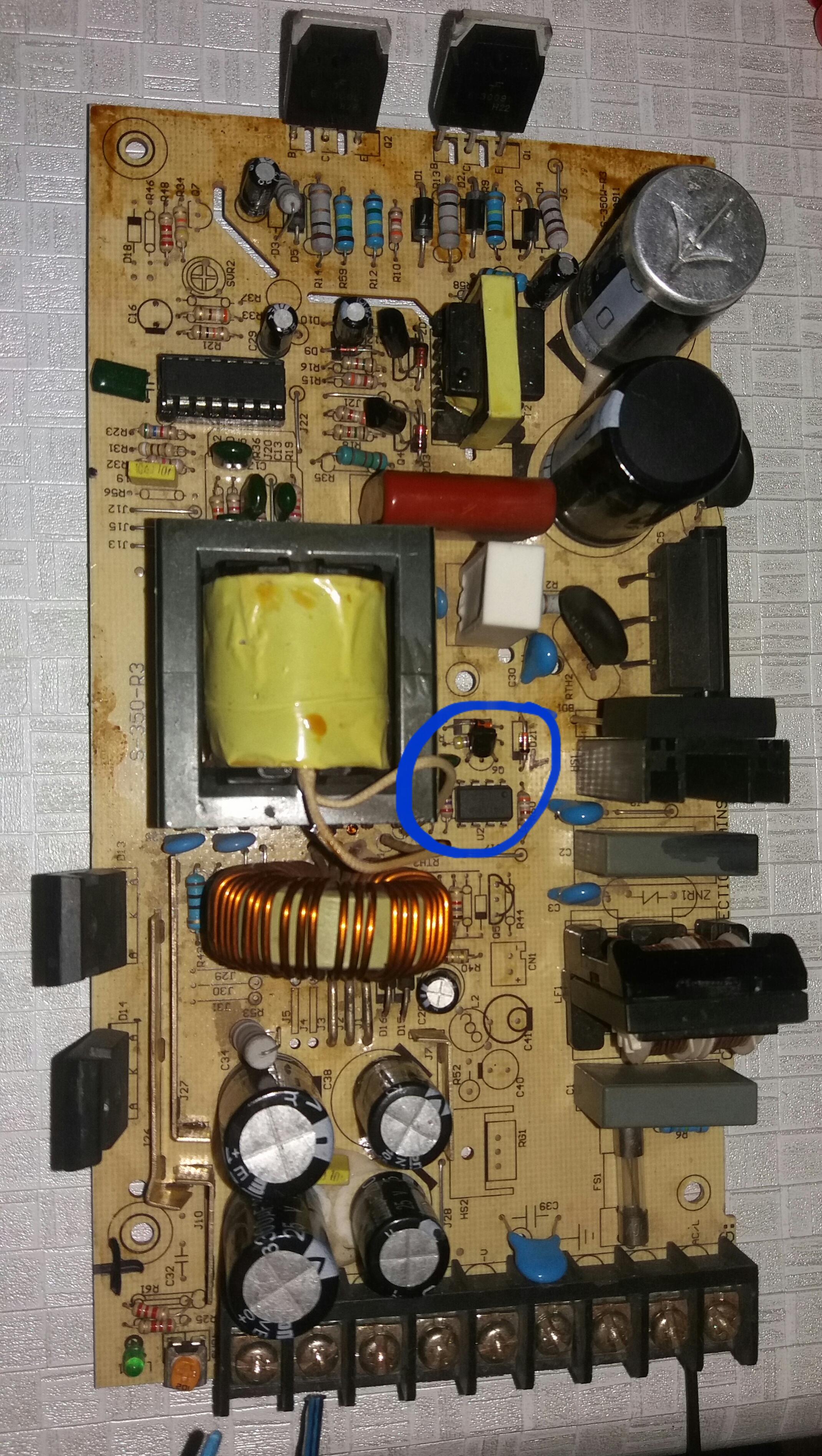

منبع تغذیه دیگری رو باز کردم که جفت ترانزیستورهای قدرت و مقاومت 1.5اهم متصل به درین 13009
همچنین دیود پل سوخته بود
تغذیه رو راه اندازی کردم و همه چی اوکی میباشد
ولتاژ vcc نیز درست میباشد
مشکل اینجاست که یکی از ترانزیستورهای قدرت 13009 لوکیشنQ4 داغ میکنه و اون یکی فقط کمی گرم میشه
ولتاژ خروجی هم نرمال و درست میباشد
جای ترانزیستوها رو تعویض نمودم ولی باز همون لوکیشنQ4 داغ میکنه
مشکل از چی میتونه باشه ؟
آیا ایراد داره؟
سلام
همکار عزیز ای کاش عکس از مدارش میزاشتین چون هر مدلشون ضعف های خودشو داره . همونطور که اطلاع دارین این دو ترانزیستور بصورت نوبتی ترانس رو سویچ میزنن و در خروجی هم دوتا خروجی داریم که توسط دو دیود 3 پایه ولتاژ مثبت رو میسازن . هر کدوم از این دو قسمت ایراد پیدا کنه ترانزیستور مربوطش داغ می کنه یا می سوزه . ترانزیستور 13009 در مسیر پایه بیسش یک خازن 4.7 یا 1 میکرو 50 ولت دارن که بدلیل نوسان فرکانس بالای سویچینگ و جریان بیس به مرور ضعیف میشه و لازمه در زمان تعمیر بدون تست نو بشه حتی اگر سالم نشون بده چون خودش عامل تغیر در زمان کارکرد ترانزیستور میشه . مقاومت های مسیر بیس یا کلکتور و امیتر معمولا سالمن که کار می کنن یا اگر بسوزن کلا پاور خاموش میشه . خازن 47 یا 100 میکرو 50 ولتی مسیر تغذیه ای سی 494 هم به مرور دچار ضعف میشه و ایجاد ریپل و نویز روی ای سی باعث ضعیف شدن مدار و داغ شدن ترانزیستور ها میشه
گاها خود ترانزیستور های قدرت رو اگر بیرون مدار تست کنین ممکنه نشتی جزیی بین پایه ها پیدا کرده باشه که بازم عامل داغ شدن و سوختنشه که با اهم چک کردن بین پایه بیس و دو پایه دیگر باید اهم هردو ترانزیستور کاملا مثل هم باشه . روی مدار هم مقاومت بین پایه های دو ترانزیستور نظیر به نظیر باید یکسان باشه
دوتا ترانزیستور قبل از ترانس کوچک ایزوله هست که شمارش معمولا 1815 یا 2655 هست که یک دیود فست در کنارشونه ، زیاد دیدم که حالت نشتی بین پایه هاش بوجود میاد یا دیود فست کنارش میسوزه و همین باعث ضعف و داغ شدن 13009 مربوطش میشه
دوتا دیود 3 پایه قدرت خروجی هم هرکدومش که داخلش دوتا دیود داره اگر یکیشون بسوزه بار جریان خروجی روی دوش دیود بعدی میوفته و شبکه اون قسمت جریان بیشتری می کشه و به طبع ترانزیستورش هم بیشتر داغ میشه و قلع مردگی مسیرهای این دوتا دیود هم شایع هست
این موارد فعلا به ذهنم اومد امیدوارم چیزی رو از قلم ننداخته باشم
