سلام و سپاس از پاسختون.
لطفا در مورد تست سنسورها و ولتاژ مدار راهنمایی کنید؟
ولتاژ ۱۲ و ۵ و... موجود هستند.

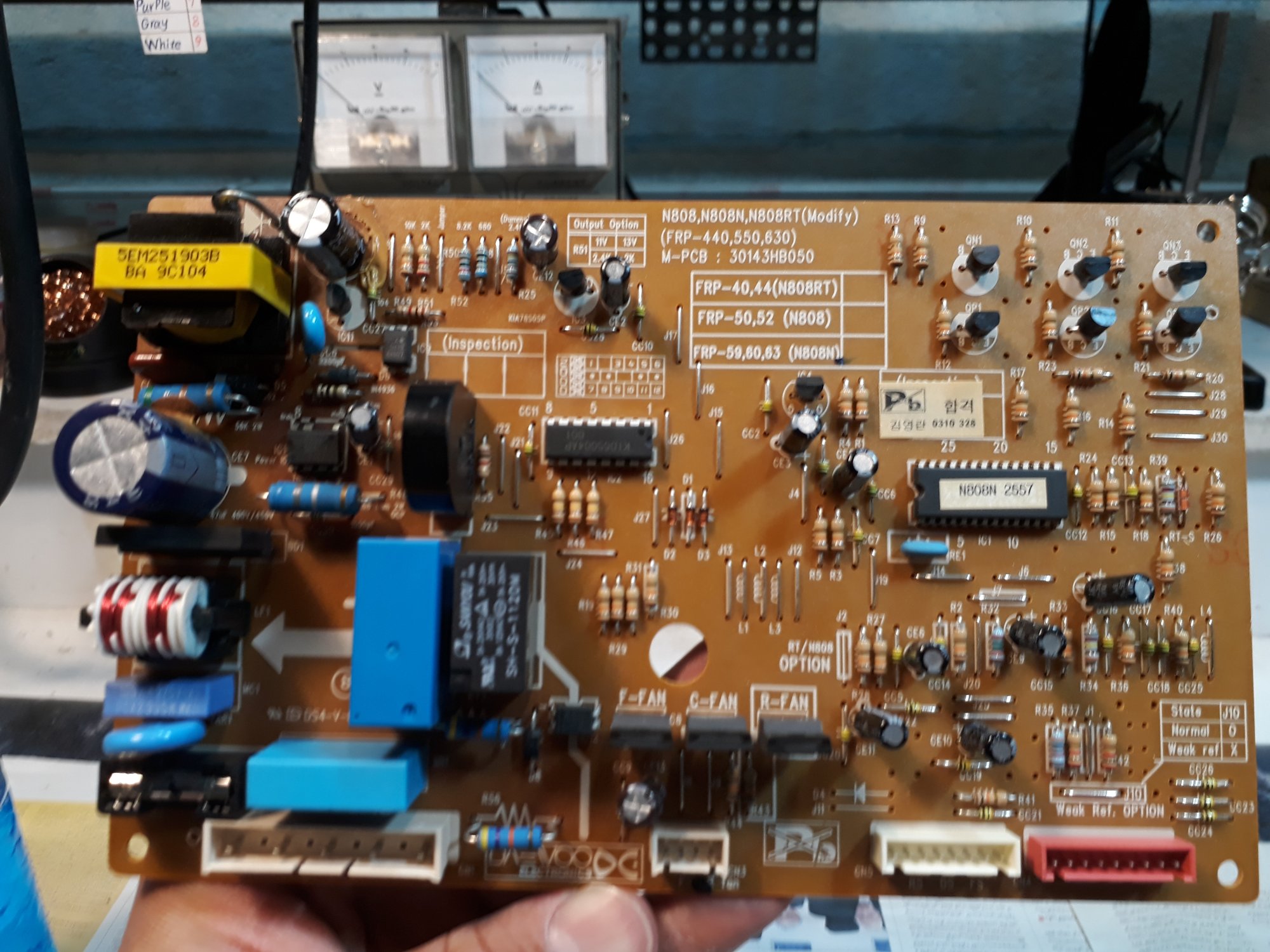

ضمنا روی مدار بررسی هایی انجام دادم که عرض میکنم:

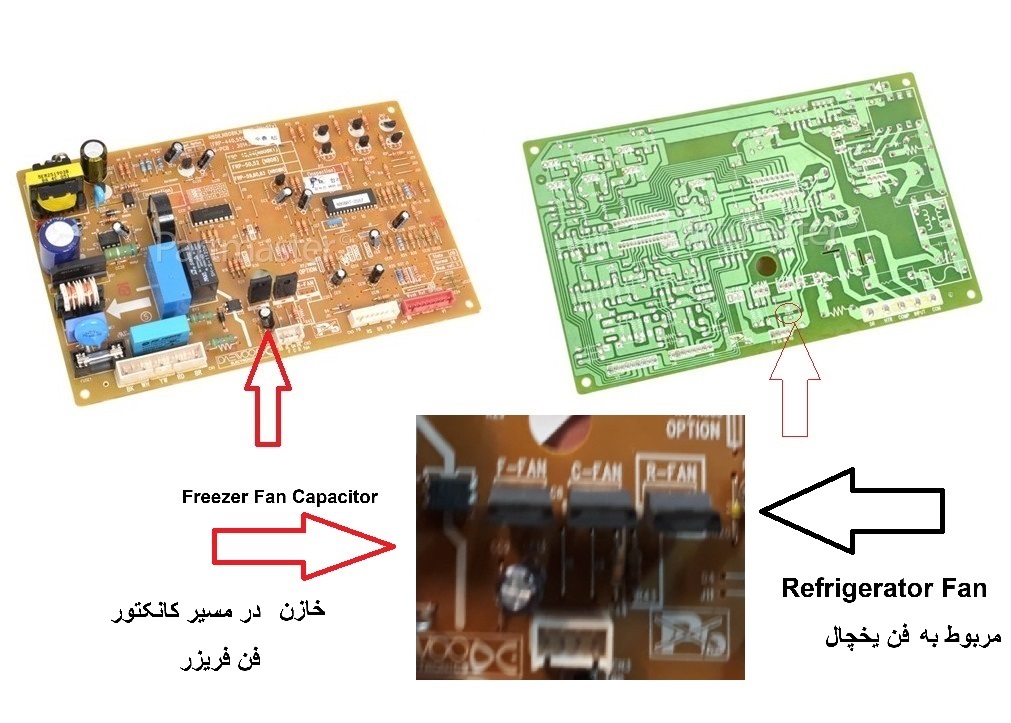

۱) موقع باز و بسته شدن درب فریزر، ولتاژ پایه ۵ آی سی اصلی مدار ۵ولت میشه(که به پایه Base ترانزیستور R-Fan وصل میشه)
ولی ولتاژ پایه ۴ آی سی اصلی که به پایه Base ترانزیستور F-Fan وصل میشه تغییری نمیکنه!
۲) ولتاژ سه ترانزیستور که مربوط به فن‌ها هستند رو در حالت باز و بسته بودن درب فریزر بررسی کردم:
درب فریزر بسته
Pk 0.7
Gn 0.7
Bl 12.8
Rd 12.8
R-fan
B 1.2
C 0.7
E 0
C-fan
B 1.2
C 0.7
E 0
F-fan
B 0
C 12
E 0
درب فریزر باز
Pk 12
Gn 0.7
Bl 12.8
Rd 12.8
R-fan
B 0
C 12.8
E 0
C-fan
B 1.2
C 0.7
E 0
F-fan
B 0
C 12.8
E 0
نتیجه گیری اینکه:
با بازو بسته شدن درب یخچال ترانزیستور R-Fan بدرستی عمل میکنه.
اما ترانزیستور F-Fan عمل نمیکنه یعنی به پایه Base ولتاژ نمیرسه که فرمان بده
ترانزیستور C-Fan هم تغییری نمیکنه
