مشکل: کار نکردن تنظیم دما ( دیمر ) سشوار صنعتی توسن 9008

[Hamidghafarey]

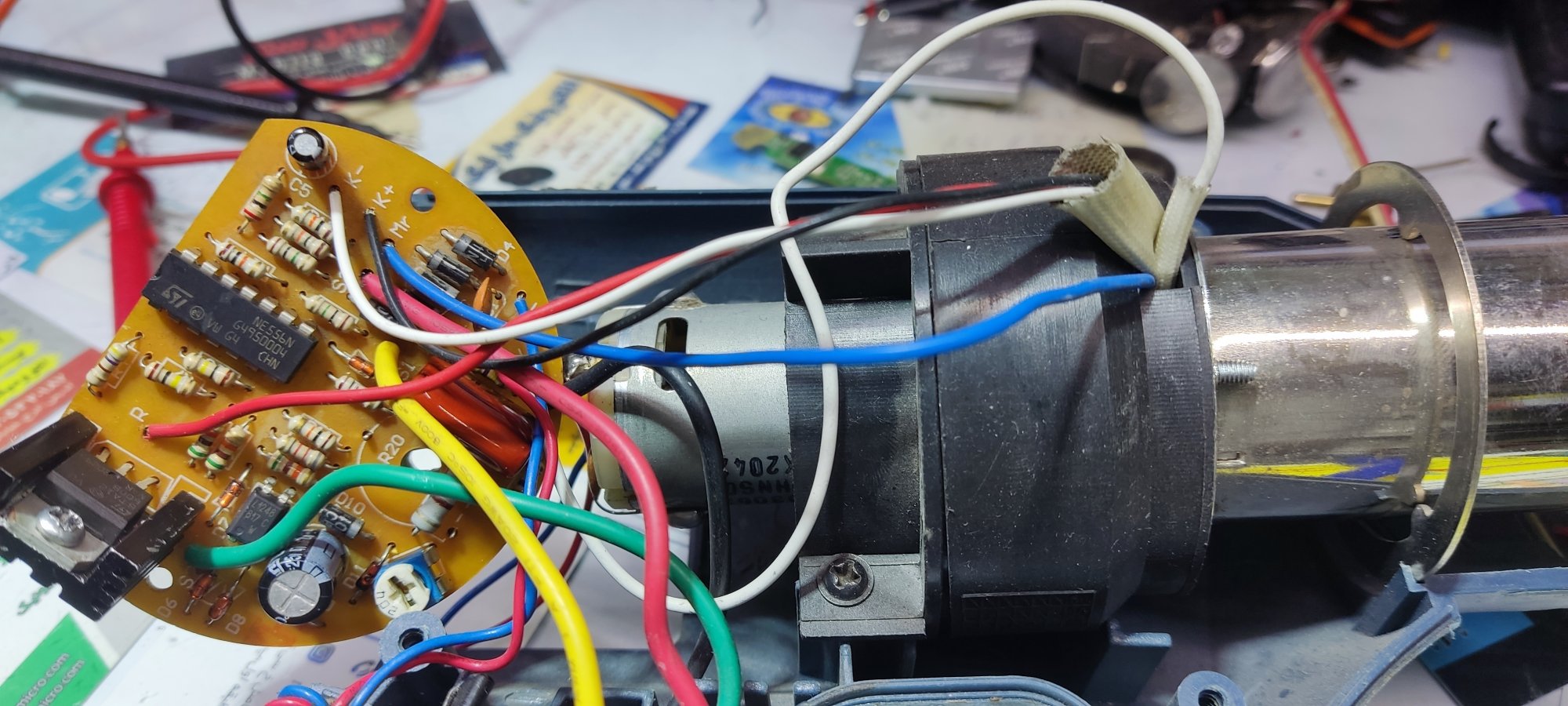

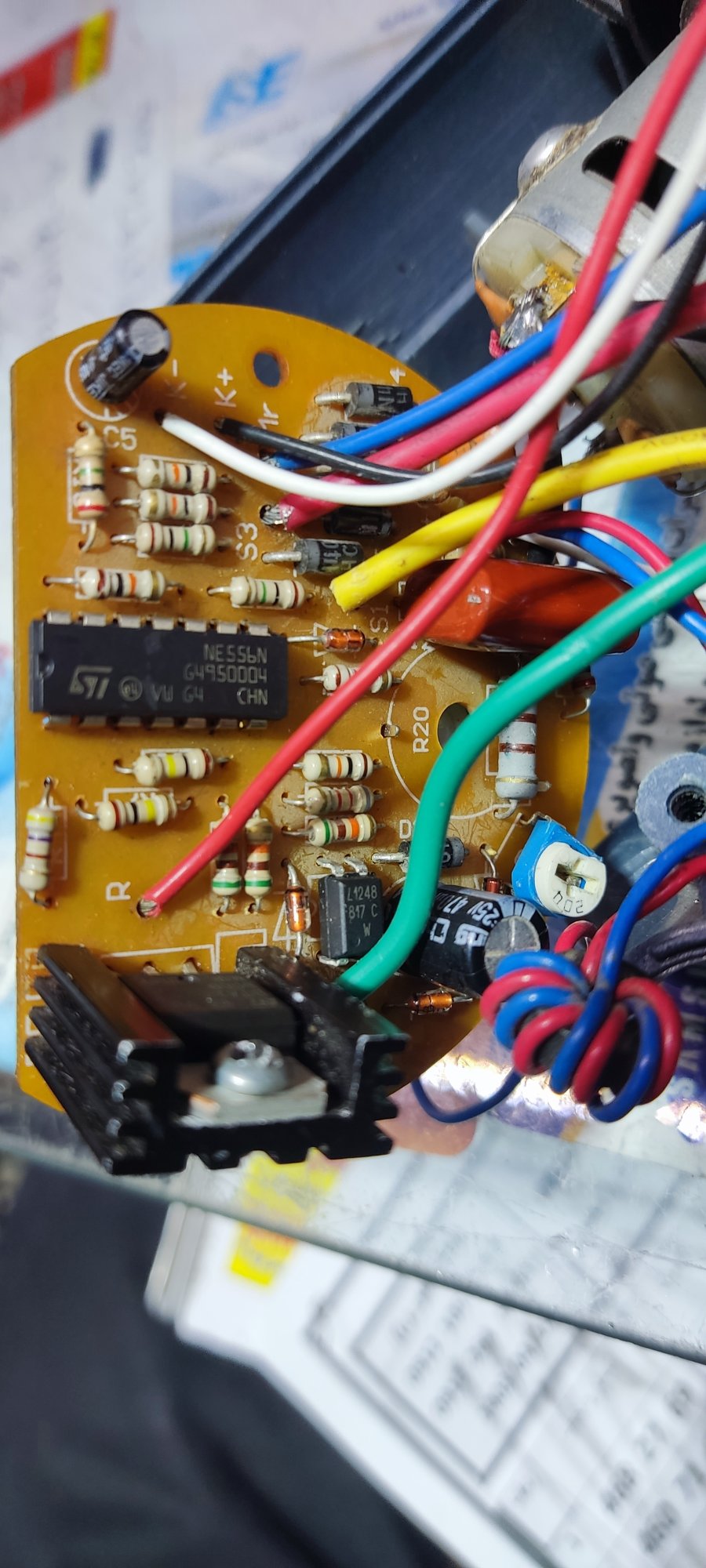

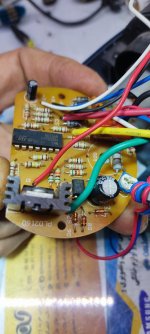

این هم عکس از بردش

ارشیا میتونی از نزدیکتر عکس بزاری من تمام قطعات باز کردم چیدمانشو میخام



[reza_m72]

سلام
دوستان سشوار توسن ۹۰۰۸ دارم تمام خازنها عوض کردم ایسی عوض کردم تریاک و دیودهای همه تست و عوض هم کردم پتانسیو مترها . مقاومتها را چک کردم بازم گرما کار نمیکنه موتور کار می‌کنه ولی تریاک سویچ نمیکنه دو سر تریاک را اتصال میدم گرما عالی میده دیمر از کار افتاده عقلم جایی نمی‌رسه اگه نشه مجبورم دستی همون تریاک را با یه دیاک دستیش کنم ولی خیلی طلبه درست کردن خودشم.



[jfrras]

سلام
دوستان سشوار توسن ۹۰۰۸ دارم تمام خازنها عوض کردم ایسی عوض کردم تریاک و دیودهای همه تست و عوض هم کردم پتانسیو مترها . مقاومتها را چک کردم بازم گرما کار نمیکنه موتور کار می‌کنه ولی تریاک سویچ نمیکنه دو سر تریاک را اتصال میدم گرما عالی میده دیمر از کار افتاده عقلم جایی نمی‌رسه اگه نشه مجبورم دستی همون تریاک را با یه دیاک دستیش کنم ولی خیلی طلبه درست کردن خودشم.

سلام . ببین اصلا قطعاتت تغذیه میشن ؟ ضمنا اون خازن پلی استر بزرگ رو عوض کن



[reza_m72]

سلام و درود
سرامیکی را هم عوض کردم تاثیری نداشته الن باد گرم کمی میزنه یعتی المنت کوچک سالمه تریاک سویچ نمیکنه دو پایه تریاک را خودم دستی اتصال میدم المنت اصلی روشن میشه یعنی المت ها سالمه هستن حالا بازم روش کار میکنم نشد مدار را تغیر میدم تبدیل به دیمر بشه فقط یک دیاک باید اضافه کنم
سپاسگزارم جواب دادید



[reza_m72]

سلام
المنت 5 سر داره دو سر سفید K منفی سیاه k مثبت ابی Mr سفید کمی کلفتر Mx رفته به یک سر برق قرمز رفته به سر وسط تریاک سر وسط به چیزی وصل نیست دیگه فقط به المنت سیم قرمز . پایه G تریاک هم به وسیله یک مقامت مستقیم رفته به پایه14 ایسی ne556 . پایه g و وسط را اتصال میدم المنت روشن میشه



[reza_m72]

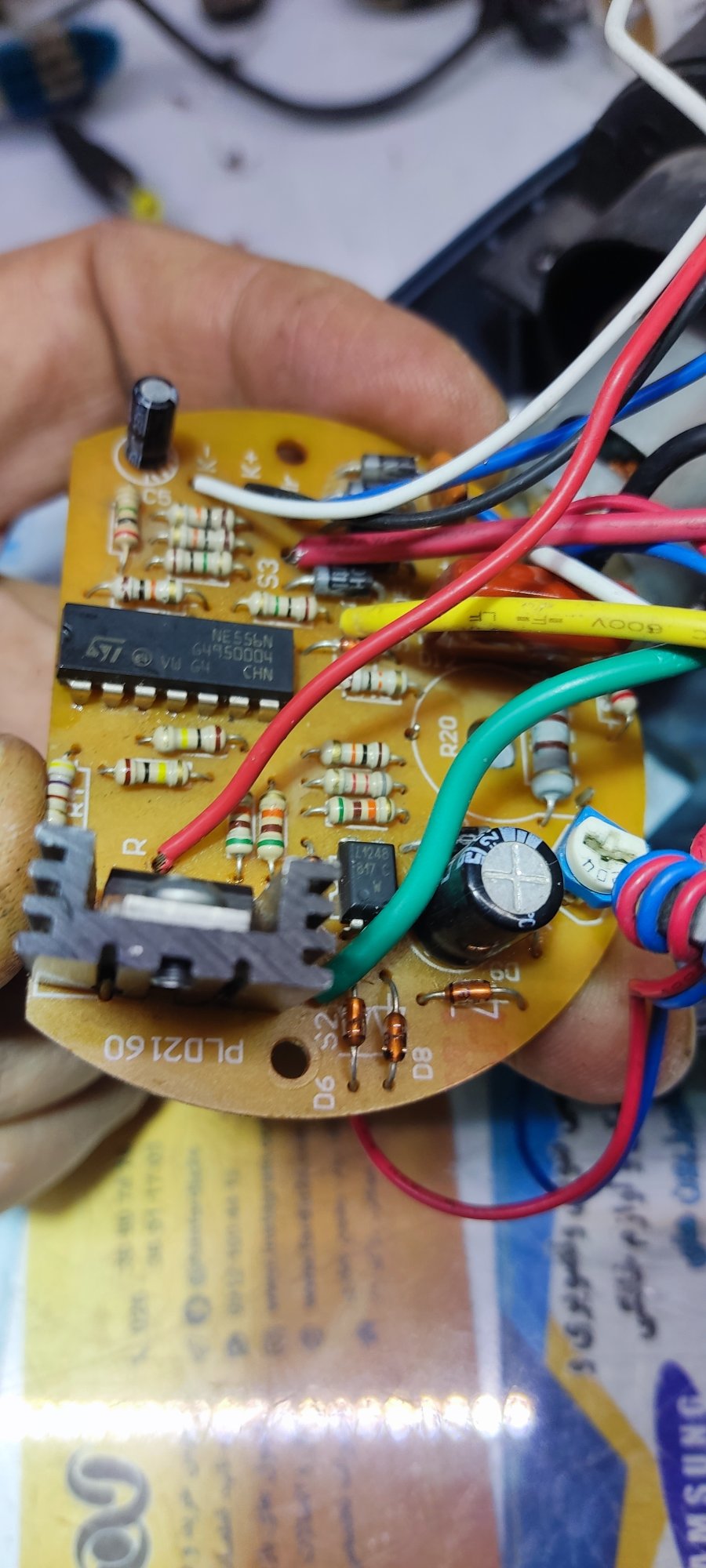

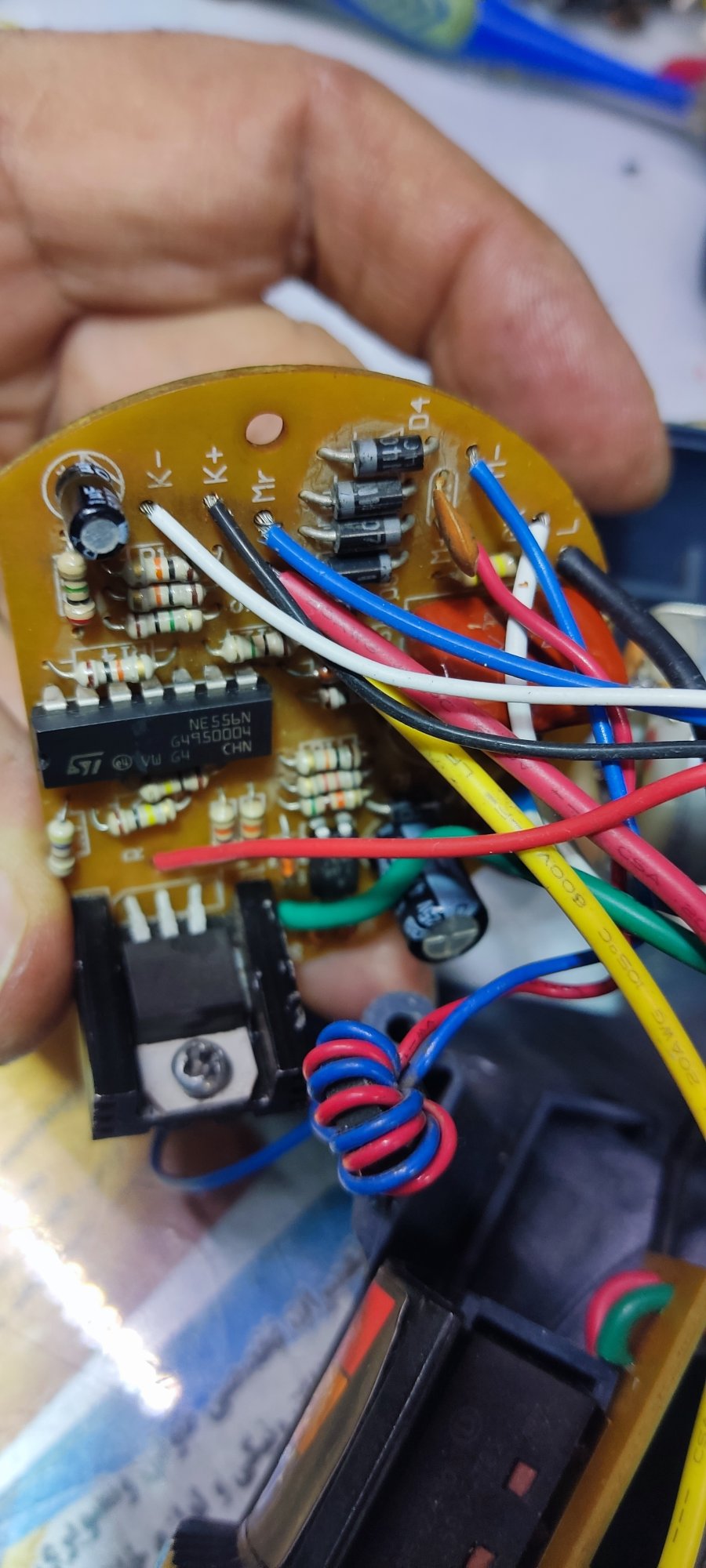

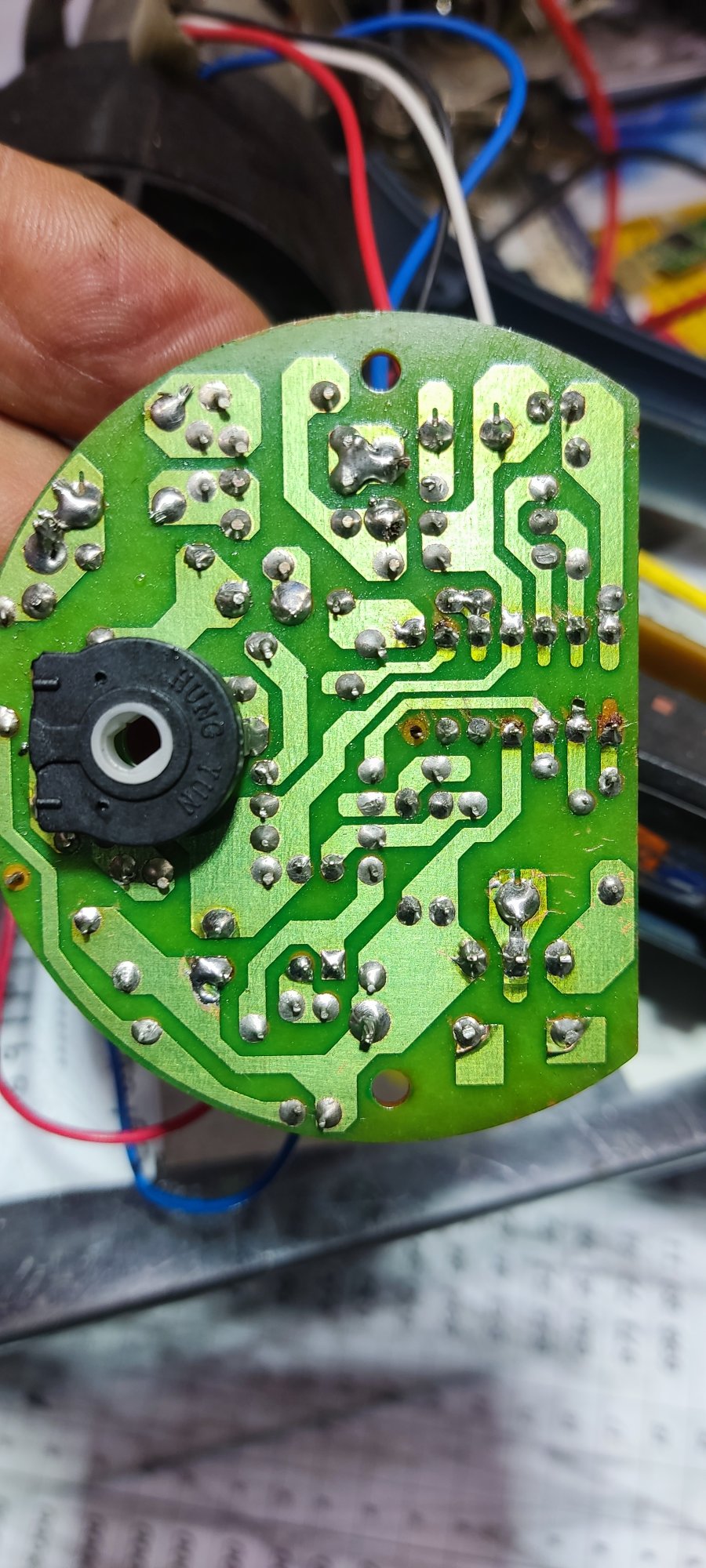

عکس واضع گرفتم ایا داخل المنت ترموستات داره شاید قطع باشه



[jfrras]

عکس واضع گرفتم ایا داخل المنت ترموستات داره شاید قطع باشه

داخل همول لوله المنت رو باز کنید . یدونه فیوز حرارتی داره توش . دوتا المنت داره یکی با موتور احتمالاا سری هست دومی المنت اصلی



[reza_m72]

سلام امکانش هست از رو برد تشخیص داد کدام دو تا سیم مال فیوز حرارتیه؟

داخل همول لوله المنت رو باز کنید . یدونه فیوز حرارتی داره توش . دوتا المنت داره یکی با موتور احتمالاا سری هست دومی المنت اصلی



[jfrras]

سلام امکانش هست از رو برد تشخیص داد کدام دو تا سیم مال فیوز حرارتیه؟

سلام
بهتره باز کنید اینطوری چیزی معلوم نیست



[javad3539]

سلام اقا اگه کسی تونست مشکل کم‌نشدن حرارت رو دربیاره ی توضیح بده
منظورم درصورت سالم بود ترایاک و همه قطعات توی تست سرد البته و اوکی بودم تمامی ولتاژ ها هست
