کار نکردن برد اسیاب

[حسن درویشی]

سلام ودرود همه دوستان

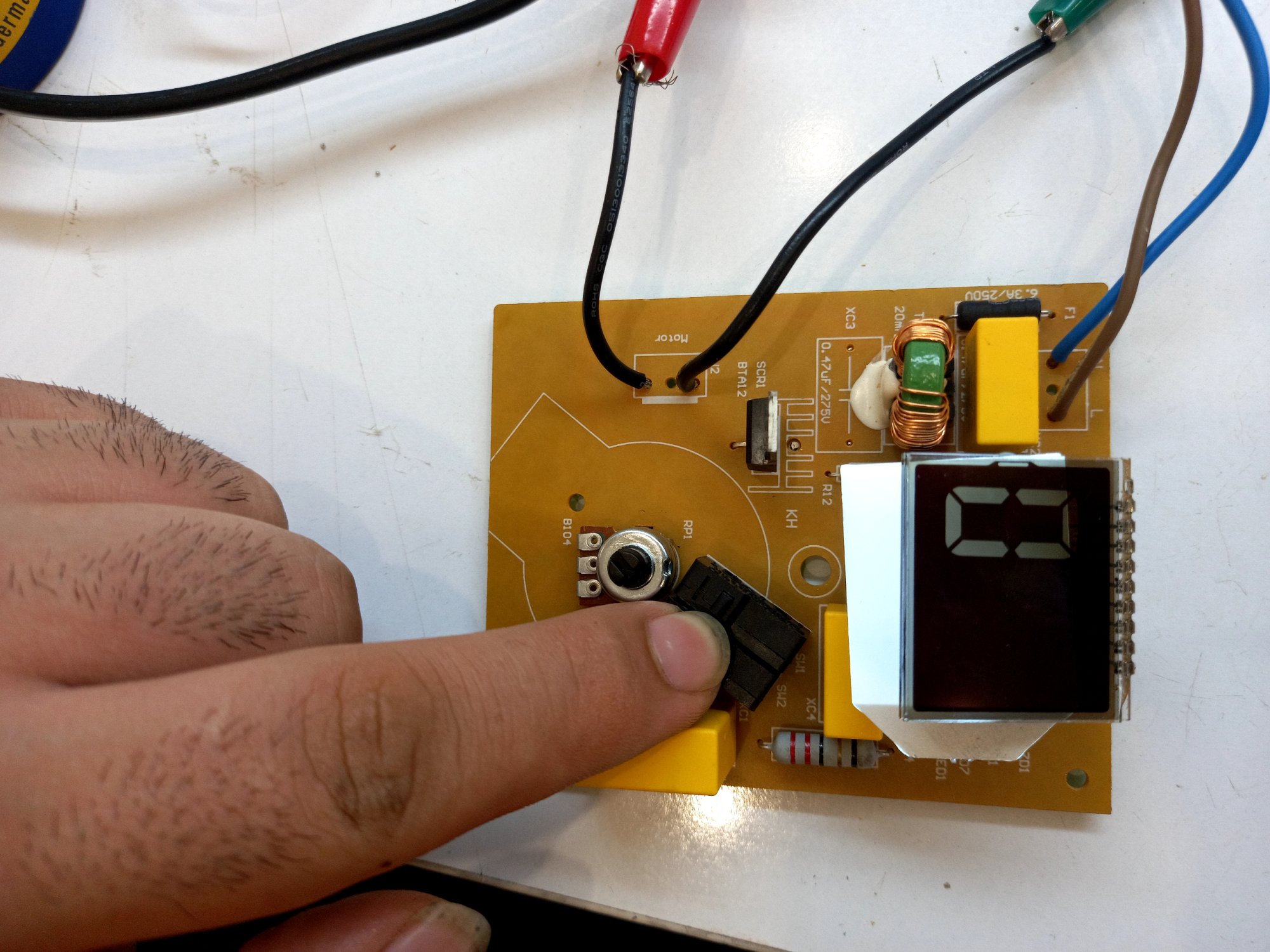

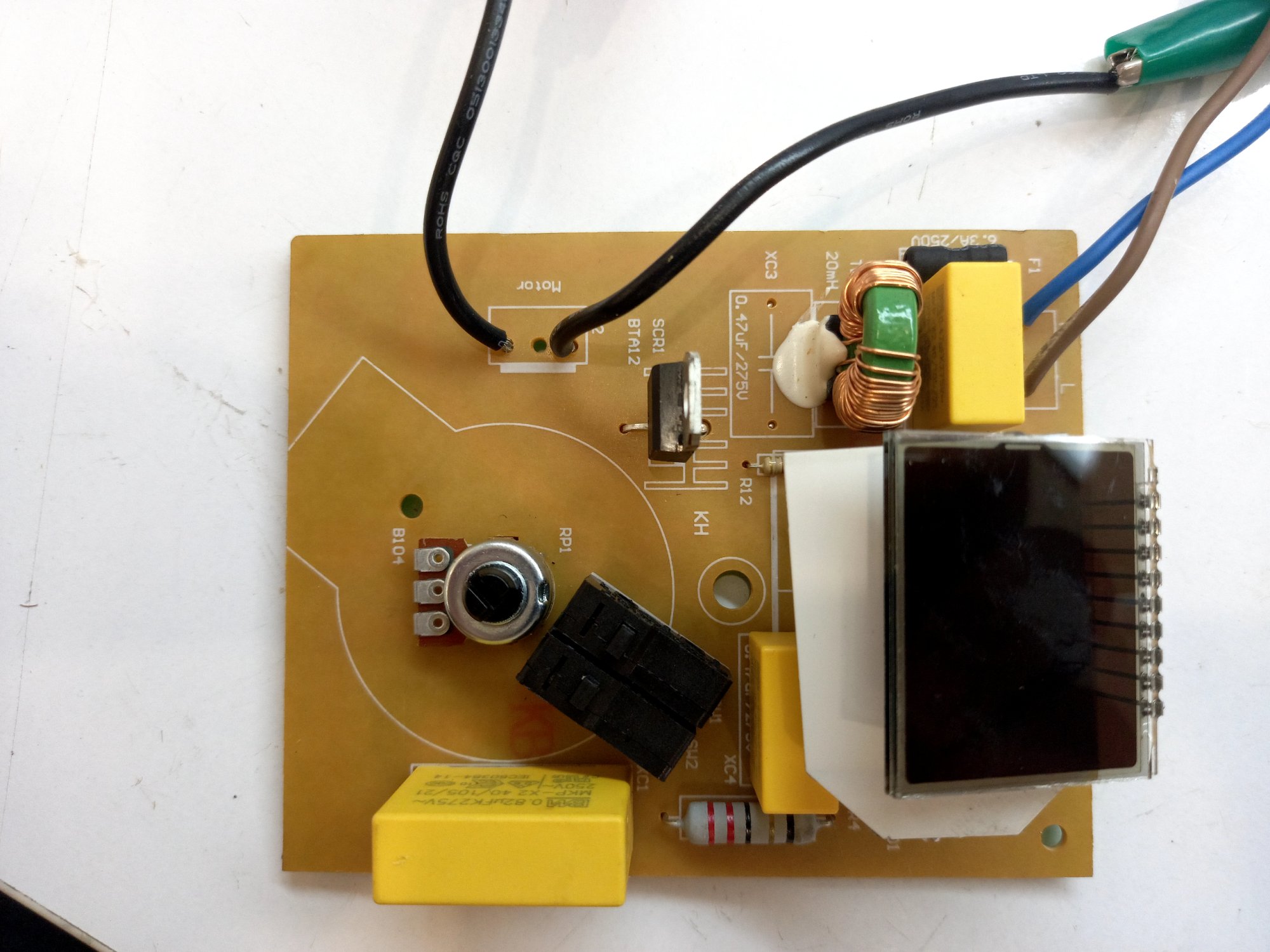

یه برد اسیاب به دستم رسیده

مشکلش اینه روشن میشه اما برد فرمان نمیده
قطعات چک شده مشکلی نداره ظرفیت ها درسته
میمونه فقط اون ای سی که تقریبا 2.2ولت تمام پایه ولتاژ دارند؟ با تشکر ازدوستان لطفا راهنمایی بفرمایید؟



[HS13&86]

سلام ودرود همه دوستان

یه برد اسیاب به دستم رسیده

مشکلش اینه روشن میشه اما برد فرمان نمیده
قطعات چک شده مشکلی نداره ظرفیت ها درسته
میمونه فقط اون ای سی که تقریبا 2.2ولت تمام پایه ولتاژ دارند؟ با تشکر ازدوستان لطفا راهنمایی بفرمایید؟

درود،
در پشت دو عدد ترانزیستور SMD وجود داره که یکی مربوط به درایو ترایاک و دیگری مربوط به تشخیص عبور از صفر فاز هست.
نشتی داشتن هر کدوم می‌تونه باعث عمل نکردن دستگاه باشه که متاسفانه با مولتی متر بسختی قابل تشخیص هست.
مقاومت R1 و R2 هم ممکنه دچار افزایش مقاومت شده باشن.
موفق باشید.



[meahdi]

سلام
برد چه وسیله ای هست و چه عملکردی داره ؟
ولتاژ 2.2 کم هست
حداقل باید 3.3 باشه و اکثر مدارات با 5 ولت طراحی شدن

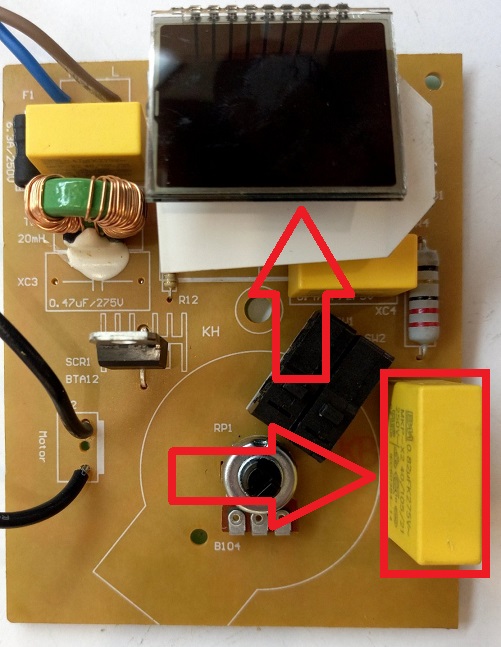

خرابی خازن پلی استر و الکترولیت تامین کننده ولتاژ از برق اصلی
خازن الکترولیت زیر ال سی دی رو هم تعویض کنید



[حسن درویشی]

سلام
برد چه وسیله ای هست و چه عملکردی داره ؟
ولتاژ 2.2 کم هست
حداقل باید 3.3 باشه و اکثر مدارات با 5 ولت طراحی شدن
خرابی خازن پلی استر و الکترولیت تامین کننده ولتاژ از برق اصلی
خازن الکترولیت زیر ال سی دی رو هم تعویض کنید

برد اسیاب خرد کن
بله درسته ظرفیت خازن mktدرسته خازن الکترولیت هم تعویض کردم همچنان همون حالته



[meahdi]

بله درسته ظرفیت خازن mktدرسته خازن الکترولیت هم تعویض کردم همچنان همون حالته

خازن رو عوض کنید و نتیجه رو تست کنید
روی خازن الکترولیت چند ولت دارید ؟؟



[حسن درویشی]

عزیزان لطفا راهنمایی بفرمایید



[حسن درویشی]

خازن رو عوض کنید و نتیجه رو تست کنید
روی خازن الکترولیت چند ولت دارید ؟؟

مهندس 4.4ولت...و خازن الکترولیت رو هم تعویض کردم. حتی تزانزیستور SMD هم تعویض کردم



[meahdi]

برد چه وسیله ای هست؟

چه عملکردی داره ؟



[حسن درویشی]

برد چه وسیله ای هست؟

چه عملکردی داره ؟

برد آسیاب کن لوازم خانگی شبیه یه دیمره که ال سی داره



[حسن درویشی]

برد آسیاب کن لوازم خانگی شبیه یه دیمره که ال سی داره

سلام
همکاران کسی با این برد برخورد نکرده؟
