مشکل: چند لحظه روشن شدن و خاموش شدن چراغ سر فیش شارژر و پایین آمدن ولتاژ خروجی به صورت پله ای

[bermuda.vbs]

با سلام و درود خدمت دوستان عزیزم

یک شارژر لپ تاپ Dell ( مدل شارژر : LA90PE1-01 ) هست که وقتی به برق وصل میکنیم چراغ آبی که بالاتر از فیش نری هستش روشن میشه و بعد از حدود 10 دقیقه نورش کم کم کم میشه تا اینکه خاموش میشه . در این لحظه وقتی با ولت متر ولتاژ میگیرم ولتاژ خروجی کم میشه به صورت پله ای ( مثلا : 17 بعد 16/5 بعد 16 بعد 14 ) همینجور کم میشه و لامپ خاموش میشه و شارژر دیگه خروجی نداره .

سیم ورودی رو تعویض کردم . همینطور بود . (شارژر فابریک هستش )

به نظرتون مشکل از چیه ؟

داخل آداپتور پر از چسب سفید هستش . اینها رو چطور پاک کنم تا بتونم قطعات مدار را تست کنم ؟

ممنون میشم راهنمایی کنید .

..:: BERMUDA::..



[bermuda.vbs]

کسی نیست راهنمایی کنه ؟ من کارم گیره به شدت ....



[yaghob20]

دوست عزیز یه تصویر واظح قرار بدید
کم شدن ولتاژ هم حدس می زنم ماله نشتی خازن باشه
به هر حال شما باید قسمت ثانویه مدار رو چک کنید
بخاطر اینکه ولتاژ ها تولید می شن ولی پایدار نیستن
---
در رابطه با اون چسب ها هم تو انجمن بگردی هست

http://www.irantk.ir/irantk40141/

​



[bermuda.vbs]

دوست عزیز یه تصویر واظح قرار بدید
کم شدن ولتاژ هم حدس می زنم ماله نشتی خازن باشه
به هر حال شما باید قسمت ثانویه مدار رو چک کنید
بخاطر اینکه ولتاژ ها تولید می شن ولی پایدار نیستن
---
در رابطه با اون چسب ها هم تو انجمن بگردی هست

http://www.irantk.ir/irantk40141/

​

با سلام خدمت دوست عزیزم

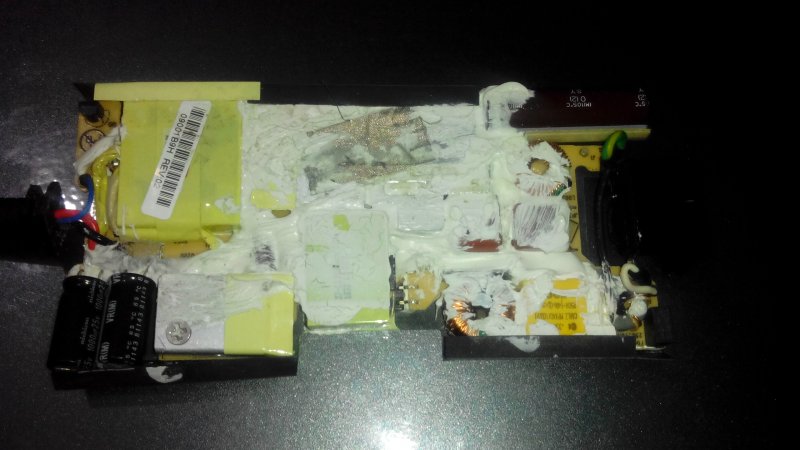

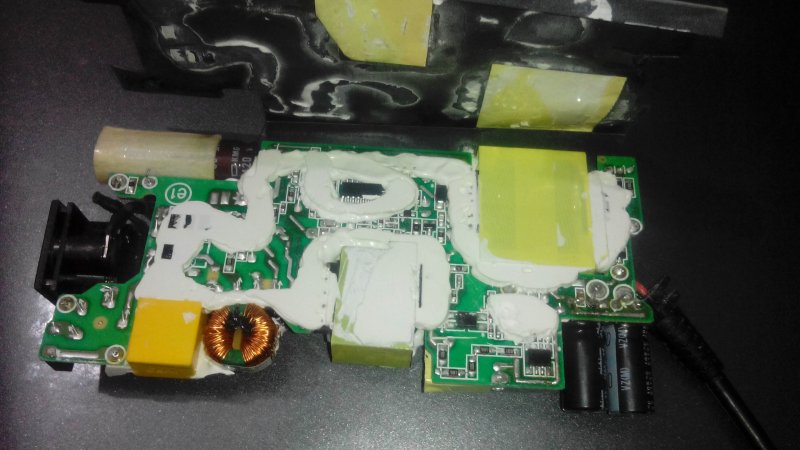

این هم 2 تصویر از پشت و روی شارژر



[mehdifull]

دوست عزیز خیلی با این مشکل رو به رو شدم که اکثرا از
[hide]قعطی های بسیار ریز و بسیار بود[/hide] که با برطرف کردن آنها مشکل حل شده



[bermuda.vbs]

دوست عزیز خیلی با این مشکل رو به رو شدم که اکثرا از
hidden content may not be quoted که با برطرف کردن آنها مشکل حل شده

میشه توضیح بیشتر بدید ؟

قطعی از کجا ؟ کدوم قسمت ؟ کدوم قطعه ؟

ممنون میشم . بخدا خیلی گیرم



[mehdifull]

داداش باید یک ذره بین بگیرید دستتون و کل مدار را چک کنید اما بهتره پایه های قطعات بزرگ را از کنارش مقداری با تیغ بخراشید و خوب اغشته به لحیم کنید



[bermuda.vbs]

داداش باید یک ذره بین بگیرید دستتون و کل مدار را چک کنید اما بهتره پایه های قطعات بزرگ را از کنارش مقداری با تیغ بخراشید و خوب اغشته به لحیم کنید

باسلام

دوست عزیز این کاری رو که گفتید انجام دادم . نتیجه داد . ممنون

قبلا حدود 45 دقیقه کار میکرد خاموش میشد

ایندفعه که این کار رو انجام دادم بعد چند ساعت گداشتم زیر بار دیگه خاموش نکرد

مرسی از راهنماییت



[mehdifull]

موفق و سربلند باشید



[bermuda.vbs]

با سلام و خسته نباشید

دوسنان قبلا که مشتری این شارژر را برای تعمیر برای من آورد وقتی شارژر را به برق میزدیم شاید 1 دقیقه هم کار نمی کرد و موقعی که روی آن کار کردم و تست کردم حدود 45 دقیقه که کار کرد ( یعنی به برق بود نه زیر بار ) و خاموش نشد به مشتری تحویل دادم . برای مشتری حدود 1 الی 2 ساعت کار کرده بود و دوباره شارژر خاموش کرده بود .
اینبار که آورد بنده کاری را که گفتید انجام دادم و به برق زدم . تقریبا 2 تا 2 ساعت یعنی 4 ساعت به برق بود و اصصصلاً یک بار هم خاموش نکرد . من هم به مشتری تحویل دادم
مشتری دوباره که برده بعد یک ساعت خاموش کرده .
احتمال داره وقتی به لپ تاپ وصل میشه و زیر بار میره این مشکل رو پیدا میکنه
من تمام چسب های زیر برد رو تراشیدم و پایه ها رو دوباره لحیم کاری کردم . اما دوباره مرجوع شد
به نظرتون مشکل از کجاست ؟ 2 تا خازن های خروجی مشکل ندارن ؟ 2 تا 680 میکروفاراد 25 ولت خورده . من 680 با ولت 25 ندارم همشون کمترن . اشکال نداره 1000 میکروفاراد 25 ولت بندازم ؟


ممنون میشم نظر بدبد . مشتری بدجور عجله داره . من تاحالا شارژر زیاد تعمیر کردم ولی این مورد رو نداشتم . نمیدونم اصلاً مشکل از کجاست ...
نمیدونم مدار یا قطعات داغ که میشن یکدفعه شارژر خاموش میشه ؟؟

ممنون
