چراغ اضطراري با استفاده از led

alexnero86

کاربر
2008-02-19
2
5
:) با عرض سلام خدمت تمامي دوستان و استادان عزيز
استدعا مي كنم كه اگر كسي هر مطلبي در خصوص ساخت اين مدار در اختيار داره، لطفا كمك كنه.(ترجيحا اگر20 عدد led به بالا در اين مدار استفاده بشه، خيلي بهتره)

با تشكر

  • Like
واکنش‌ها[ی پسندها]: abza

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,023
106,550
:) با عرض سلام خدمت تمامي دوستان و استادان عزيز
استدعا مي كنم كه اگر كسي هر مطلبي در خصوص ساخت اين مدار در اختيار داره، لطفا كمك كنه.(ترجيحا اگر20 عدد led به بالا در اين مدار استفاده بشه، خيلي بهتره)

با تشكر
با سلام :

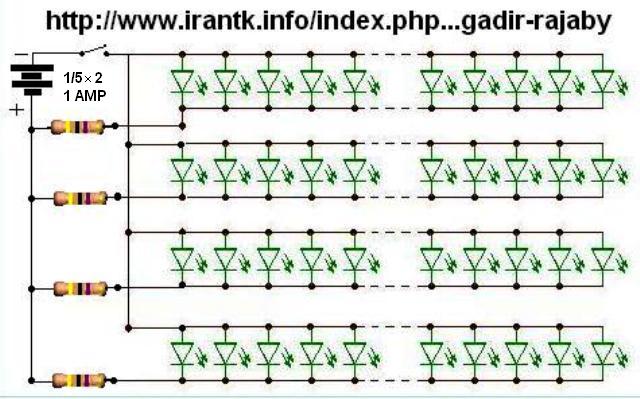

دوست عزيز به ازاي هر عدد led شما تقريبا 25 ميلي امپر جريان و 2/2 ولت محاسبه و استفاده كنيد از نقشه زير استفاده كنيد (با دو عدد باتري بزرگ (جمعا سه ولت ) و به تعداد led ها مقاومت مناسب در اينجا هر 10 عدد يك مقاومت 7/4 اهمي ) .
با تشكر .
موفق باشيد .


پیوست‌ها

  • 54.4 کیلوبایت بازدیدها: 361

alexnero86

کاربر
2008-02-19
2
5
سلام خدمت دوست، استاد و مدير محترم جناب gadraj
نهايت سپاس و تشكر را بابت كمكهاي بي شائبه جنابعالي در خصوص پاسخگويي به سؤالاتم و شبهات دارم.
و اميدوارم تا در سايه الطاف الهي بيش از پيش پله هاي موفقيت و سعادت را بپيماييد.
با تشكر
alexnero86


orbital1

کاربر
2010-09-22
1
4
با سلام :
دوست عزيز به ازاي هر عدد led شما تقريبا 25 ميلي امپر جريان و 2/2 ولت محاسبه و استفاده كنيد از نقشه زير استفاده كنيد (با دو عدد باتري بزرگ (جمعا سه ولت ) و به تعداد led ها مقاومت مناسب در اينجا هر 10 عدد يك مقاومت 7/4 اهمي ) .
با تشكر .
موفق باشيد .

اگه بگین این مدار چند ساعت می تونه روشن بمونه ممنون می شم؟:violent-smiley-093:


gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,023
106,550
اگه بگین این مدار چند ساعت می تونه روشن بمونه ممنون می شم؟:violent-smiley-093:
سلام :
بستگي كامل به توان منبع دارد .
براي توضيح بيشتر : باتريهاي ضخيم معمولي 1.5 ولت و با جريان يك امپردر ساعت هستند حال با توجه به متن پست {جريان و ولتاژ هر ال اي دي } ميتوانيد محاسبه كنيد مثلا اگر كل تعداد ال اي دي هاي مدار شما 200 ميلي امپر باشد >> 5= 1000/200
موفق باشيد .
.


gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,023
106,550
Led براي دوچرخه

سلام :
اخيرا ديناموهاي مخصوص و ظريف و كوچكي براي تعبيه در دوچرخه توليد شده كه بازده عالي در توليد روشنايي و مصارف برقي دوچرخه دارند . اين دينامو ها در وسط چرخ {عقبي يا جلو طوري تعبيه ميشه كه بار اضافي پدالي براي دوچرخه سوار تحميل نميكند }
براي استفاده بهينه از اين نوع دينامو ها نيز مدارات متعددي ارايه شده كه خالي از لطف نيستند .
مشكلي كه در اين نوع دينامو ها { حتي در موتورسيكلتها } به چشم ميخورد ثابت نبودن ولتاژ خروجي انهاست كه شديدا وابسته به سرعت وسيله ميباشد .

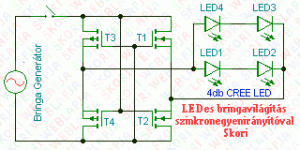

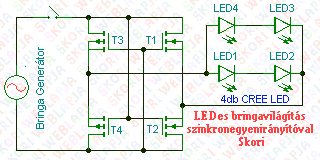

براي حل مشكل فوق راه هاي مختلفي مثل استفاده از ديودهاي شاتكي و استابليزر و.... ولي اينجا مدار ساده تري ... با استفاده از ... موسفيت كوچك ارزان قيمت به عنوان كنترل منبع جريان مصرفي ..... شما نيز ميتوانيد با نصب تعدادي ال اي دي در دوچرخه خود در اوقات تاريكي از نور مفيد و همچنين از نور افشاني هاي رنگي ان نيز لذت ببريد .
فايل پيوستي مصور طرح هاي فوق و كامل ميباشد .
موفق باشيد .


پیوست‌ها

  • 312.1 کیلوبایت بازدیدها: 91
