پیدا کردن نوع قطعهsmd یا مشابه

[meysam6377]

با سلام خدمت اساتید محترم

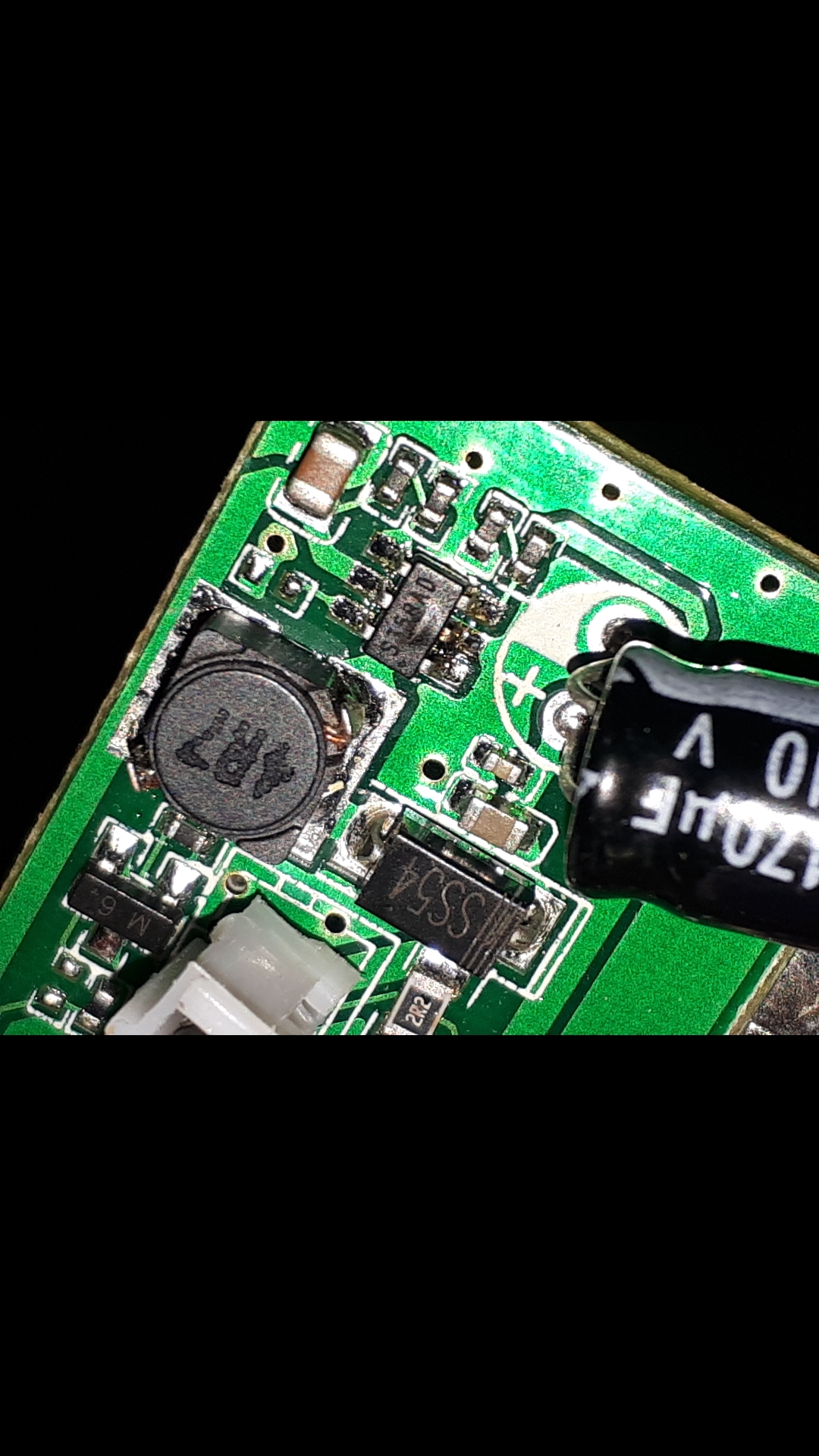

یه برد اسپیکر رسیده برای تعمیر که یه آی سی۶پایه SMD داره به محض روشن کردن داغ میکنه و دستگاه خاموش میشه
کد روی آی سی نوشته شده S35BAD
هرچی گشتم نتونستم پیداش کنم
ممنون میشم راهنمایی بفرمایید که این چه قطعه‌ای هست و چی میتونم به جاش بزارم



[hanirayan]

سلام
لطفا مدل اسپیکر ایا شارژیه
و یه عکس واضح از برد و همچنین از خود ای سی و قطعات اطرافش بزارید



[meysam6377]

سلام بله شارژی هست
باتری ۱۸۶۵۰ داره عکس هم پیوست کردم با سوال اول



[daniyal18]

سلام بله شارژی هست
باتری ۱۸۶۵۰ داره عکس هم پیوست کردم با سوال اول

درود ای سی شارژشه احتمالا و اینکه اینا به سختی گیر میاد باید مدارات جایگزین اماده رو بذارید



[meysam6377]

سلام بله شارژی هست و یه دونه باتری ۱۸۶۵۰ داره

درود ای سی شارژشه احتمالا و اینکه اینا به سختی گیر میاد باید مدارات جایگزین اماده رو بذارید

نه استاد دستگاه رو زدم به شارژ براحتی شارژ شد باتری
اما زمانی که میخوام روشنش کنم درحد دو ثانیه روشن میشه و سریع خاموش میشه دستم رو گذاشتم روی این آیسی به شدت داغ شد که دستم رو سوزوند
پایه ۲و۵ این آیسی اتصال کوتاه شده و به محض فشردن کلید پاور دستگاه روشن میشه و این آیسی سریع و به شدت داغ میشه و دستگاه خاموش میشه
این روشن و خاموش شدن و داغ شدن توی دوثانیه زمان انجام میشه و توی همین دو ثانیه ولتاژ باتری رو به شدت کاهش میده چون اتصال کوتاه شده



[saeedesgh]

از همه برد عکس کامل بزار
این آی سی احتمالا افزاینده ولتاژه
چیزی که من پیدا کردم اینه
STI3508C
احتمالا مشابه آی سی دستگاه شما باشه
البته میشه با بررسی پایه ها و قطعاتی که به پایه ها وصل هستند
به نوع آی سی پی برد



[hanirayan]

دوست عزیز این ای سی شارژ می باشد ای سی رو از روی برد بردارید چون مشکل داره سپس تست کنید ببینید دستگاه روشن میشه
اگر روشن شد ماژول شارژر باطری که اماده هست رو میتونید بجای این ای سی بزارید که بهتون میگم چطوری
اعلام نتیجه کنید فقط ببینید دستگاه بدون این ای سی روشن میشه یا نه البته از شارژ باطری مطمئن باشید



[هویدا]

درود بر شما ای سی شما از ظاهرش پیداست که سوخته یک برد شارژر باتری بجاش کار بزار .اگر پایه هاش میرن روی باتری وورودی ادابتور.



[mohammadhadi]

سلام
با توجه به قطعات اطراف مدار افزاینده ولتاژه

آی سی را بردارید و به خازن 470 کنارش 5 ولت بدید اگر روشن شد از ماژول های افزاینده ولتاژ استفاده کنید

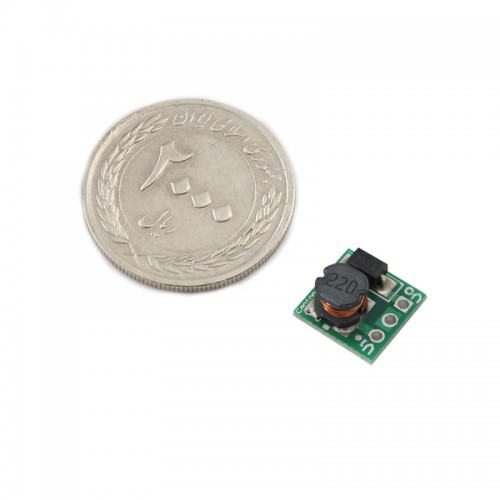

ماژول افزاینده ولتاژ DC به DC با خروجی 5 ولت



[meysam6377]

از همه برد عکس کامل بزار
این آی سی احتمالا افزاینده ولتاژه
چیزی که من پیدا کردم اینه
STI3508C
احتمالا مشابه آی سی دستگاه شما باشه
البته میشه با بررسی پایه ها و قطعاتی که به پایه ها وصل هستند
به نوع آی سی پی برد

سلام بروی چشم ممنونم ببخشید من مادربزرگم فوت شده بود این دو سه هفته پیگیر نبودم. عکس کامل رو میفرستم
