مشکل: پروتکت اینورتر 3 برده چینی

[بهبود 68]

با سلام
آقا جواد به نکته ی جالبی در مورد متالیزه برد اشاره کردن
مهندس قبل تعویض فت های فابریک دستگاه هم سیگنال گرفتی؟آیا با فت های فابریک هم

اعوجاج نشون میداد؟
قبل تعویض برد تحریک فابریک چطور اون موقع هم سیگنال گرفتی؟
این جور ایراد ها برای بررسی و کسب تجربه بسیار مفید هستن البته بدجور رو اعصاب آدم میرن ولی بالاخره درست میشن​



[darabi81]

با سلام
آقا جواد به نکته ی جالبی در مورد متالیزه برد اشاره کردن
مهندس قبل تعویض فت های فابریک دستگاه هم سیگنال گرفتی؟آیا با فت های فابریک هم

اعوجاج نشون میداد؟
قبل تعویض برد تحریک فابریک چطور اون موقع هم سیگنال گرفتی؟
این جور ایراد ها برای بررسی و کسب تجربه بسیار مفید هستن البته بدجور رو اعصاب آدم میرن ولی بالاخره درست میشن​

سلام
بله با فت های فابریک هم اعوجاج نشان می داد.
قبل از تعویض برد تحریک هم شرایط همین طور بود.
سپاس



[darabi81]

سلام
مطمئنی سیگنال رو بین گیت و سورس گرفتی؟عجیبه که یه طرف سیگنال داره یه طرف نداره بعد زمان خاموش شدن سیگنال میاد
سیگنال رو از چهار خروجی برد درایور بگیر ببین چه شکله؟

سلام
بله سیگنال بین گیت و سورس را گرفتم.
سیگنال را هم از خروجی های برد درایور گرفتم تا چند دقیقه دیگه تصویرش رو می زارم



[darabi81]

سلام

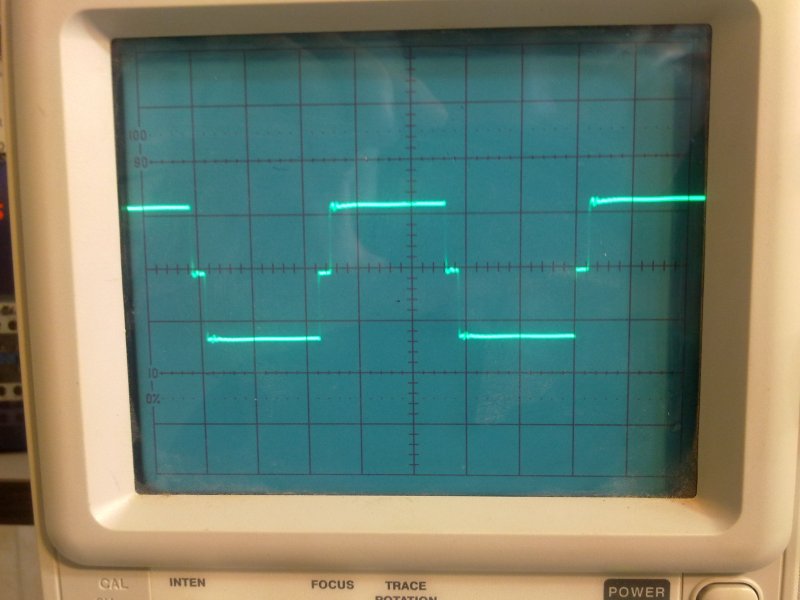

این تصویر مربوط به سیگنال روی 4 فت خروجی برد pwm می باشد.



[darabi81]

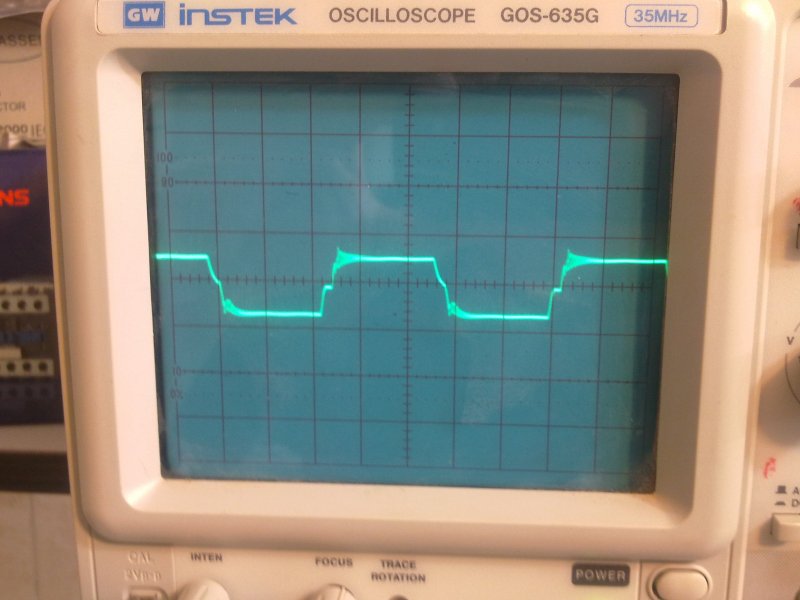

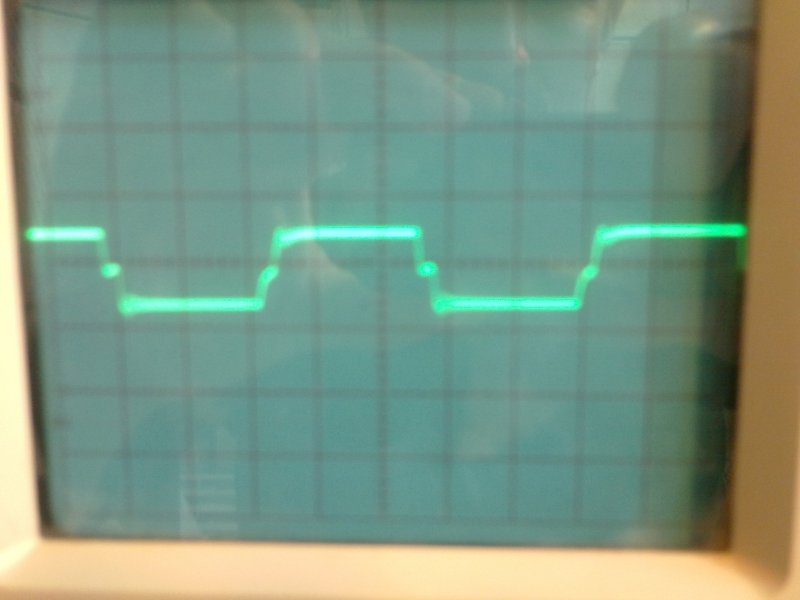

این دو تصویر مربوط به خروجی های برد تحریک از سمتی است که سیگنال فت ها به هم می ریزد.
تصویر اول در حالتی است که دستگاه روشن است و تصویر دوم مربوط به چند ثانیه ای است که بعد از قطع کلید هنوز دستگاه روشن است.



[darabi81]

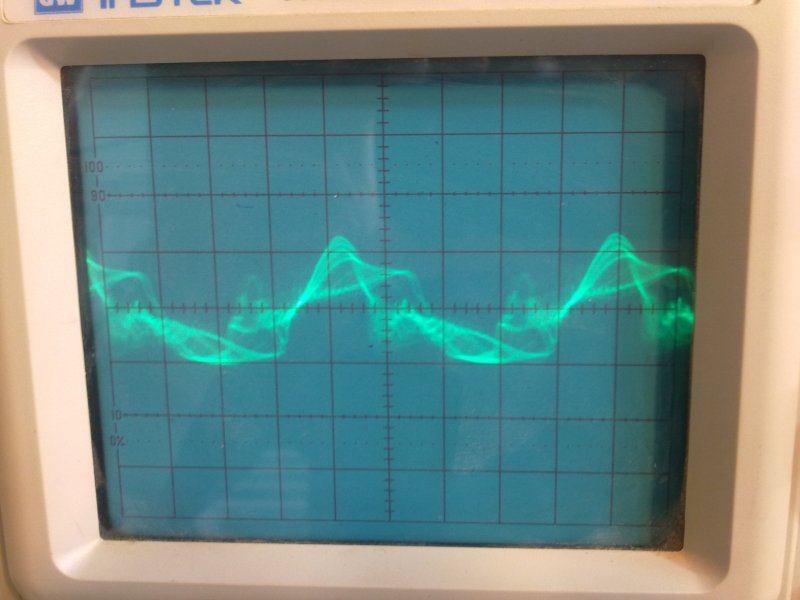

و اما این دو تصویر سیگنال روی گیت سورس فت های سمت ایراد دار میباشد.
تصویر اول مربوط به زمان روشن بودن دستگاه و تصویر دوم مربوط به فاصله زمانی بین قطع کلید و خاموشی دستگاه میباشد.
در هر دو حالت فت های فابریک دستگاه و فت های تعویض شده سیگنال ها به همین صورت بوده است.
در حالتی که فت های دستگاه را به طور کامل جدا کرده بودم هم سیگنال جای گیت و سورس را از روی برد گرفتم که سیگنال کاملا درست و منطقی بود و هیچگونه به هم ریختگی نداشت



[ghoshiry]

دوست عزیز ایا از جنس فت ها مطمعن هستید /
شما یکبار فت های خودش را قرار بدید سپس سوکت برق ورودی 300 ولت را از روی برد در بیارید و دستگاه را روشن کنید و سپس خاموش کنید و چند ثانیه بعد که کمی خازن ها شارز خود را کمی از دست دادند سوکت 300 ولت را سرجاش قرار بدید و بعد چک کنید ایا دستگاه کامل پروتکت است یا باز هم به شکل قبل میباشد
نکته: لطفا دقت کنید در اثر این روش ممکنه است تمامی فت ها بسوزد پس عواقب به عهده خودتان میباشد
با این روش فت های خراب کامل میسوزد و بعد از تعویض مشکل برطرف میشود دستگاهی مشابه دستگاه شما داشتم که با روش زیر خرابی یک فت یافت شد که بعد از تعویض مشکل کامل برطرف گردید
موفق باشید



[darabi81]

دوست عزیز ایا از جنس فت ها مطمعن هستید /
شما یکبار فت های خودش را قرار بدید سپس سوکت برق ورودی 300 ولت را از روی برد در بیارید و دستگاه را روشن کنید و سپس خاموش کنید و چند ثانیه بعد که کمی خازن ها شارز خود را کمی از دست دادند سوکت 300 ولت را سرجاش قرار بدید و بعد چک کنید ایا دستگاه کامل پروتکت است یا باز هم به شکل قبل میباشد
نکته: لطفا دقت کنید در اثر این روش ممکنه است تمامی فت ها بسوزد پس عواقب به عهده خودتان میباشد
با این روش فت های خراب کامل میسوزد و بعد از تعویض مشکل برطرف میشود دستگاهی مشابه دستگاه شما داشتم که با روش زیر خرابی یک فت یافت شد که بعد از تعویض مشکل کامل برطرف گردید
موفق باشید

سلام
با تشکر از پاسخ شما
تمامی آزمایشات را هم با فت های خودش و هم با فت های جایگزین که قابل اعتماد هستند انجام داده ام و تقریبا مطمعن هستم ایراد از فت ها نیست.همچنین دستگاه کاملا نو میباشد و مشتری از بانه خرید کرده و از همان اول برایش کار نکرده است.
دستگاه هم در حالت غیر جوشکاری پروتکت نمی باشد ولی با کمی جوش دادن پروتکت می کند.
سپاس



[javad10mn]

و اما این دو تصویر سیگنال روی گیت سورس فت های سمت ایراد دار میباشد.
تصویر اول مربوط به زمان روشن بودن دستگاه و تصویر دوم مربوط به فاصله زمانی بین قطع کلید و خاموشی دستگاه میباشد.
در هر دو حالت فت های فابریک دستگاه و فت های تعویض شده سیگنال ها به همین صورت بوده است.
در حالتی که فت های دستگاه را به طور کامل جدا کرده بودم هم سیگنال جای گیت و سورس را از روی برد گرفتم که سیگنال کاملا درست و منطقی بود و هیچگونه به هم ریختگی نداشت
مشاهده فایل‌پیوست 125427مشاهده فایل‌پیوست 125428

سلام
دستگاه رو با منبع ۲۴ ولت خارجی تغذیه کن ببین سیگنالا درستن .
اگه درست بودن سیصد ولت ۲۴ خود دستگاه رو قطع کن و در حالی که ۲۴ خارجی وصله سیصد ولت دستگاه رو وصل کن دوباره سیگنالا رو بگیر موارد احتیات رو رعایت کن واز برق سری استفاده کن.

فرستاده شده از E 4011



[bstar]

با سلام
یک بار برای من مشکلی همانند این پیش امده بود و هر کاری میکردم درست نمیشد البته من اوسکپ ندارم
پس از بررسی های فراوان دو نکته نظرم را جلب کرد
یک اتصال کوتاه شدن ترانس ct و دو نیمه قطع شدن پایه مقاومت 2.2 اهمی تغذیه فتهای درایور
اما بسیار جالب بود نمیدونم چرا ct اتصال کوتاه بود ولی پروتکت میکرد شاید هم عامل اصلی همون مقاومت 2.2 اهمی بودش اما چطور در حیرتم ؟؟؟؟؟؟؟؟؟؟؟؟؟


البته قبل این موارد کل فتها تعویض شده بود
