درود استاد عزیزم
R11 با مقاومت 1k تو ولتاژهای بالا بیش از حد معمول داغ میشه

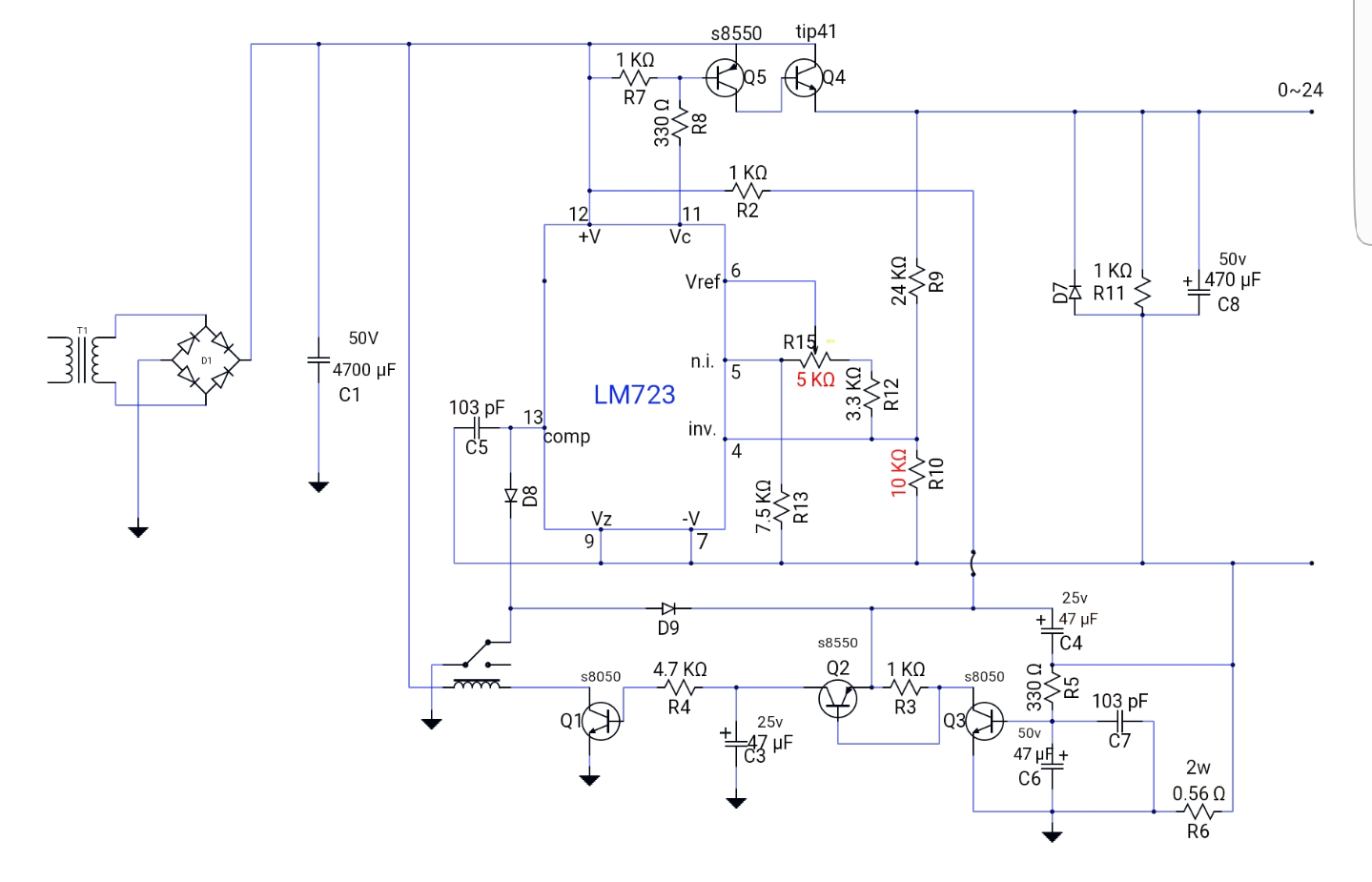

با نرم افزار موبایل نقشه رو میکشم که محدودیت های داره با این حال ترانزیستورQ1 دیود D9 و همچنین رله اصلاح شد
فعلا R9 مقاومت 24k نصب کردم
R11 مقاومت 1k نصبه
استاد فقط یه تغییر دیگری نیز از ابتدا انجام دادم که کلا فراموش کردم تو نقشه اصلاح کنم و مستحق هرگونه تنبیه هستم
C1 خازن 4700 میکرو 50 ولتی نصبه

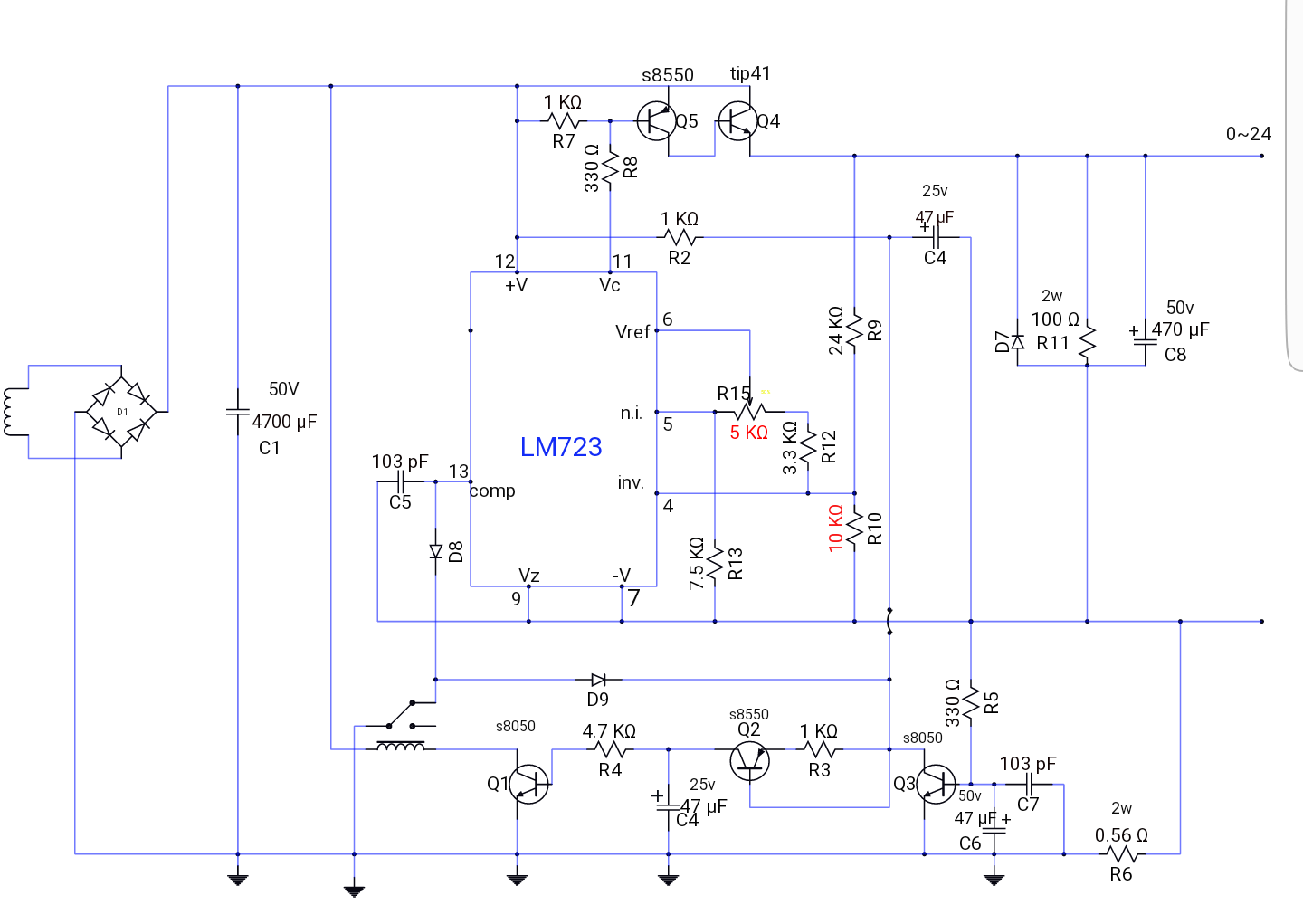

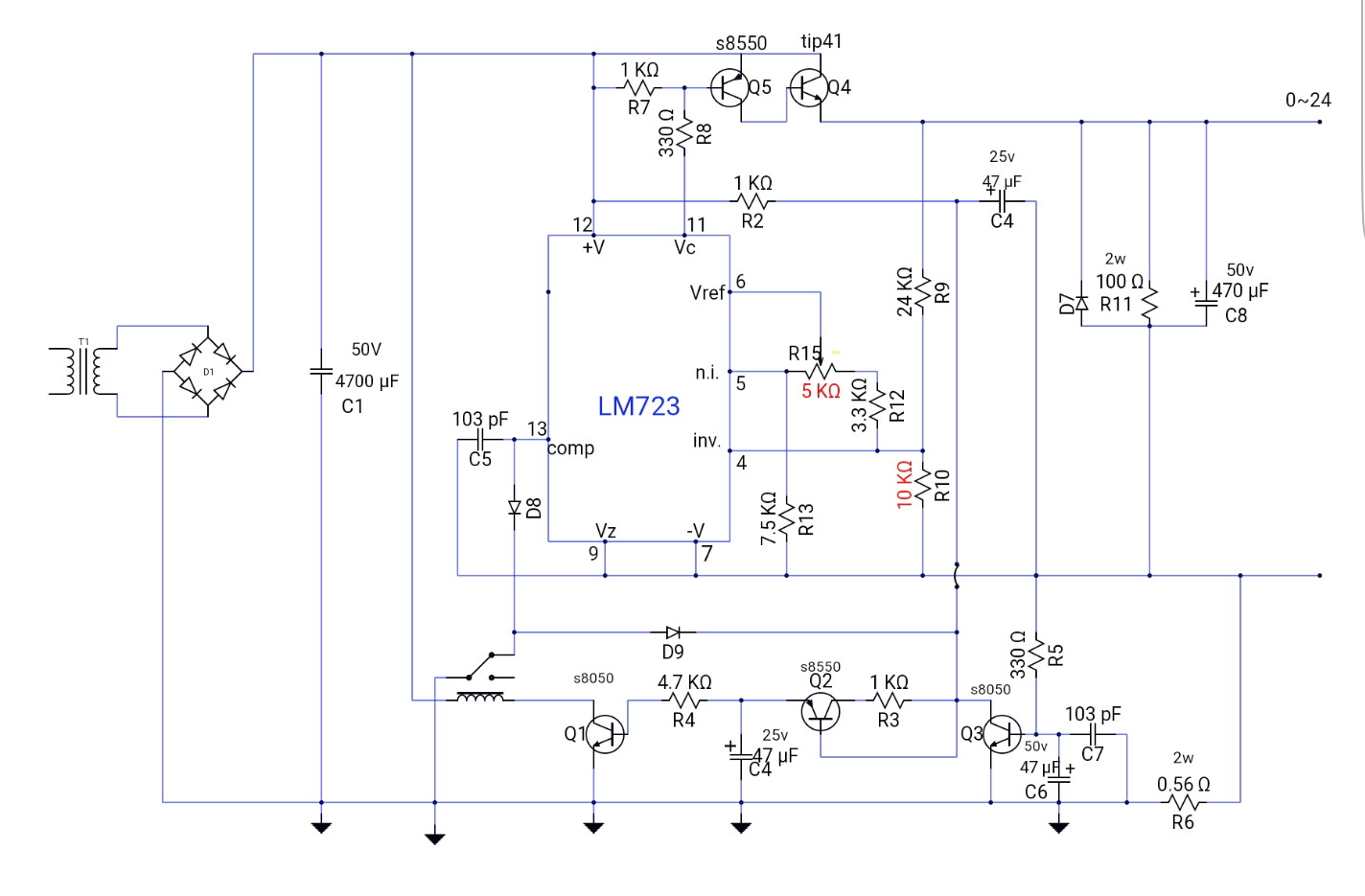

در مورد Q2 قبلا هیچ دستکاری و لحیم کاری انجام نشده و فابریک خودشه و جابجا نشده البته ممکنه محل پایه های کلکتور و امیتر رو اشتباه کشیده باشم که نقشه هر دو حالت رو پیوست کردم و تو اولین فرصت برد رو بررسی و نتیجه رو اعلام میکنم
سپاس
مشاهده فایل‌پیوست 174980
مشاهده فایل‌پیوست 174982
درود

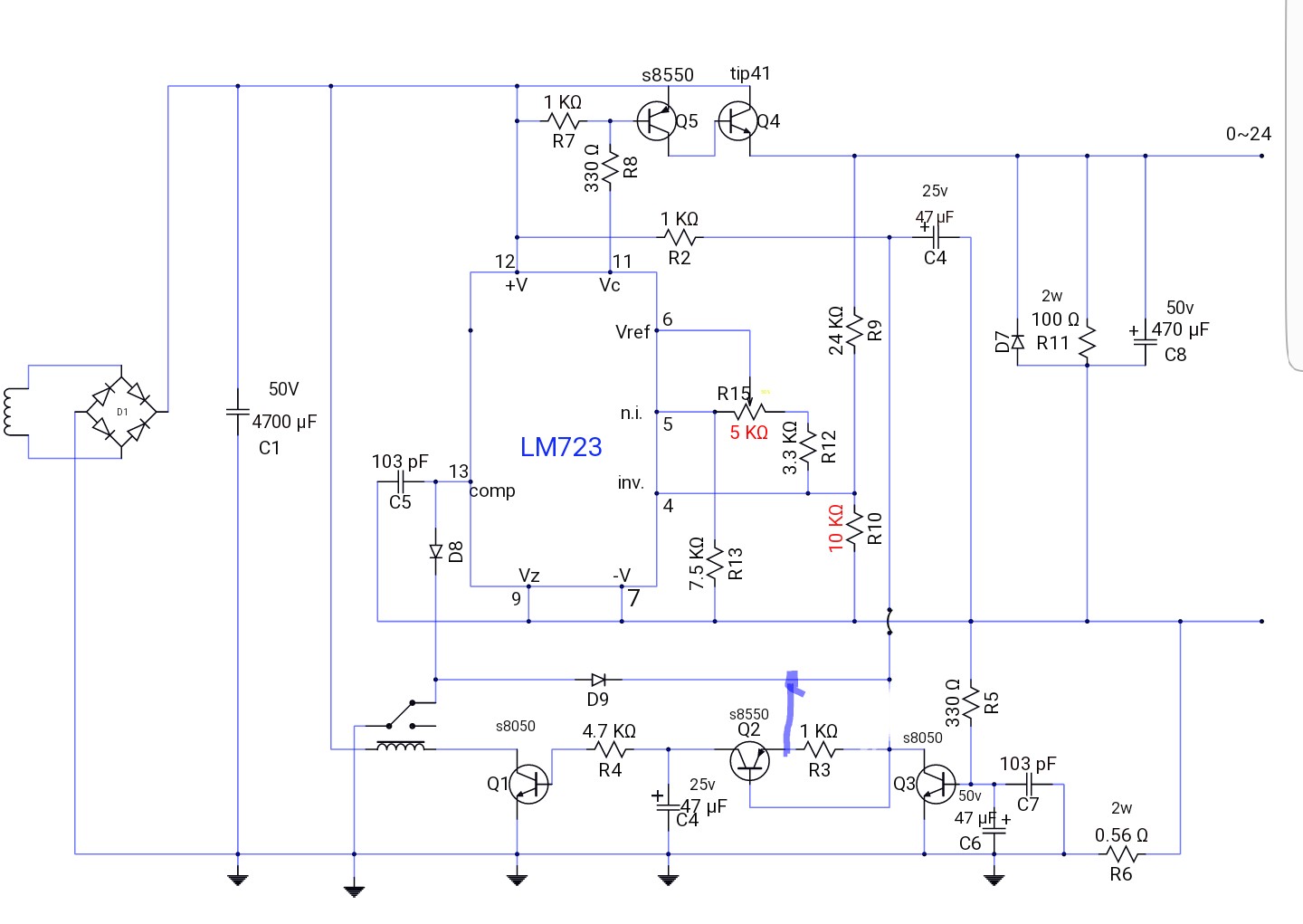

اینکه Q2 جابجا نشده کافی نیست و نمیتونم بفهمم شماره Q2 چیه ؟

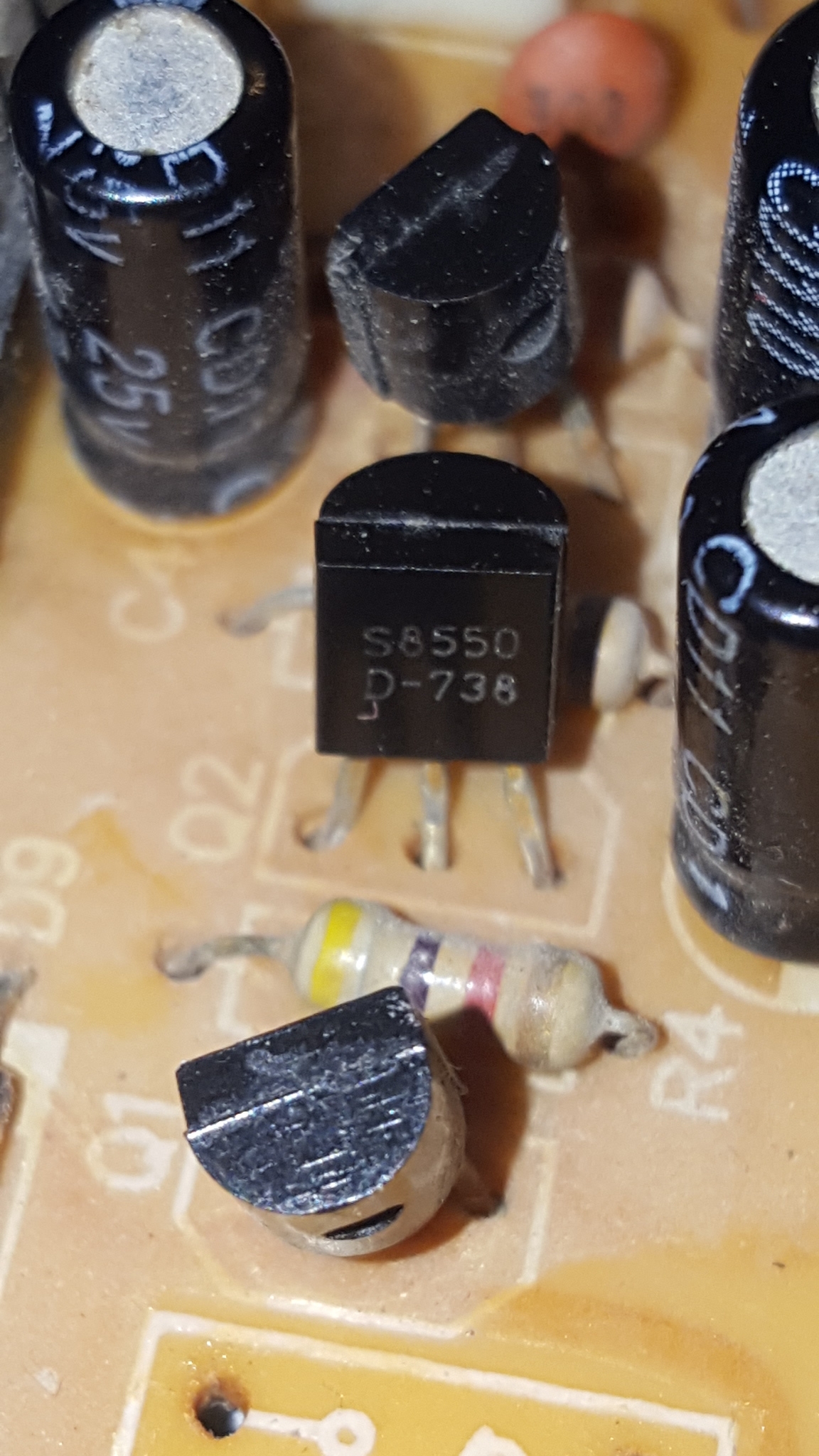

لذا Q2 را با دقت بسیار زیاد ببین 8550 هست ؟ شاید بخشی از 0 پاک شده و 5 می بینی.
در هر صورت فقط دو پایه Q2 را ازاد کن و بشرح زیر تست کن .
اگه اهم متر آنالوگ داری پروب قرمز را به پایه وسط متصل کن و پروب مشکی را به هر کدوم از دو پایه کناری بزن ببین اگه در هر دو حالت ، اهم داره دراینصورت پایه ای که به پروب قرمز متصل کردی بیس هست. بقیه حالت ها نباید هیچ اهمی داشته باشه ؟
اگه اهم متر دیجیتال داری دقیقا برعکسه یعنی پروب مشکی را به پایه وسط متصل کن و قرمز را به هر کدوم از دو پایه دیگر کناری بزن اگر هر دو حالت اهم داره ، دراینصورت پایه وسط که متصل به پروب مشکی هست بیس است .
آیا هنگامی که تغذیه را روشن میکنی رله روشن میشه یعنی وقتی تغذیه روشنه ببین .
الف) دو پایه بوبین رله چند ولته ؟
ب) ولتاژ کلکتور Q1 چند ولته ؟
ج) آیا زمانیکه تغذیه خاموشه اهم دو پایه سفید رله داخل مدار ، صفر اهمه یا اهم قابل توجهی داره؟
د) دو پایه کناری Q3 یعنی کلکتور امیتر Q3 را یکلحظه بهم متصل کن ببین ولتاژ خروجی چه تغییری میکنه ؟
اما ۱ کیلو که گفتی بشدت داغ میکنه محاله ،
زیرا حتی با ۳۰ ولت هم کمتر از ۱ وات تلف میکنه و هر چند ۱ وات هم کافیه و میتونی از ۲ وات استفاده کنی
اما اگه میخوای دمای کمتری تلف کنه از ۲ کیلو یا بزرگتر استفاده کن ولی اشکالش اینه که وقتی بخوای ولتاژ را کم و زیاد کنی ، ولتاژ خروجی لَخت میشه یعنی با ناز کم و زیاد میشه و بعبارت دیگر سرعت تغییر ولتاژ کم میشه.
یعنی اگه ولتاژ مثلا ۳ ولت را ناگهان به ۲۰ ولت افزایش بدی به آرامی به ۲۰ ولت میرسه.( متناسب با افزایش R11 که هر چقدر بزرگتر باشه بدتر میشه و دیرتر تغییر میکنه و اشکال دیگه نداره )
سپاس
