يك منبع تغذيه ازمايشگاهي

[gadraj]

] يك منبع تغذيه ازمايشگاهي
با سلام :

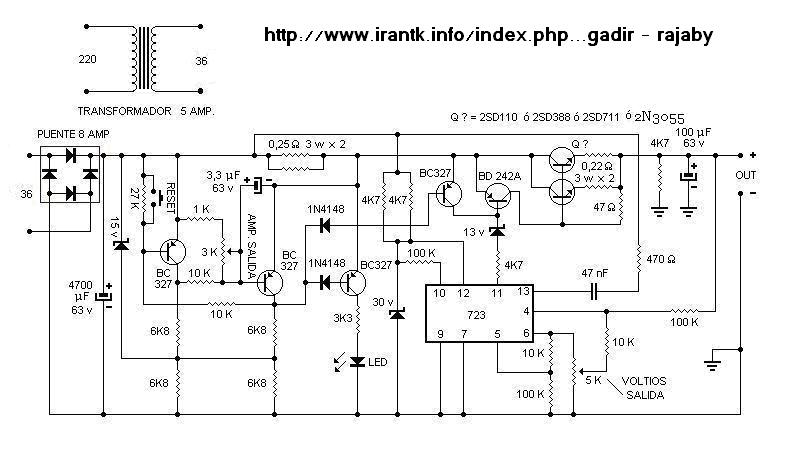

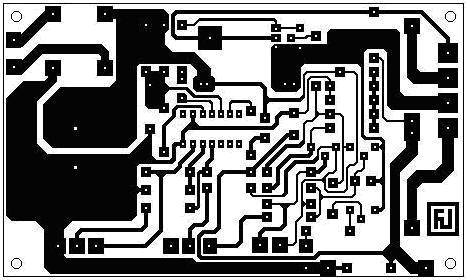

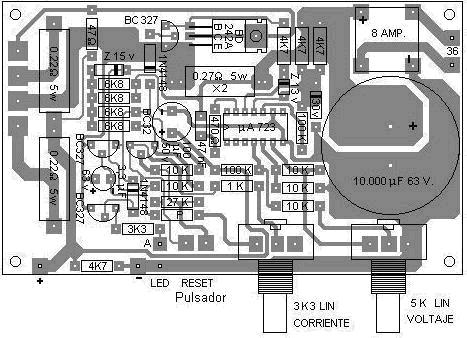

يكي از بهترين و امتحان شده و عملي ترين منبع تغذيه ازمايشگاهي كه تمام تعميركاران بايد داشته باشند نمونه ساخته شده تجاري در بازار به قيمت گران عرضه ميكنند خودتون به راحتي مونتاژ و استفاده كنيد نقشه و عكس و مدار چاپي كامل و قابل مونتاژ ......
با تشكر .
موفق باشيد .



[ali_r714]

] يك منبع تغذيه ازمايشگاهي
با سلام :
يكي از بهترين و امتحان شده و عملي ترين منبع تغذيه ازمايشگاهي كه تمام تعميركاران بايد داشته باشند نمونه ساخته شده تجاري در بازار به قيمت گران عرضه ميكنند خودتون به راحتي مونتاژ و استفاده كنيد نقشه و عكس و مدار چاپي كامل و قابل مونتاژ ......
با تشكر .
موفق باشيد .

با تشکر از شما آقای رجبی من مدار را مونتاژ کردم اما پتانسیومترها را با این رنج پیدا نکردم. آیا میتوانم جایگزینی برای آنها پیدا کنم؟



[gadraj]

با تشکر از شما آقای رجبی من مدار را مونتاژ کردم اما پتانسیومترها را با این رنج پیدا نکردم. آیا میتوانم جایگزینی برای آنها پیدا کنم؟

با سلام :
علی اقا میتونید بجای 5 کیلو اهم از چهار و هفت کیلو اهم و در مورد 3 کیلو مقامت همراه انرا یک و هشت کیلو و پتانسیومتر 3 را به دو و هفت کیلو تقلیل دهید (البته در تغییر جریان خروجی مقداری محدودیت میشه که مهم به نظر نمیرسد .
با تشکر .
موفق باشید .



[ali_r714]

با سلام :
علی اقا میتونید بجای 5 کیلو اهم از چهار و هفت کیلو اهم و در مورد 3 کیلو مقامت همراه انرا یک و هشت کیلو و پتانسیومتر 3 را به دو و هفت کیلو تقلیل دهید (البته در تغییر جریان خروجی مقداری محدودیت میشه که مهم به نظر نمیرسد .
با تشکر .
موفق باشید .

این رنجها در بازار به وفور هستند؟



[gadraj]

این رنجها در بازار به وفور هستند؟

با سلام مجدد :
بله علی اقا این رنج ها که عرض کردم از استاندارد تولید e12 هستش و در هر فروشگاهی حتما گیر میاد البته 5 کیلو هم بفوره ولی حالا شما چطور پیدا نکردید نمیدونم .
با تشکر .
موفق باشید .



[ali_r714]

باسلام آقای رجبی من پتانسیومترها را در مدار گذاشتم اما ولتاژ و جریان کم وزیاد نمیشود و ولتاژ روی مقدار 40 ولت ثابت است میشود راهنمایی کنید . البته ایسی را هم عوض کردم ترانزیستورها هم سالم است



[gadraj]

باسلام آقای رجبی من پتانسیومترها را در مدار گذاشتم اما ولتاژ و جریان کم وزیاد نمیشود و ولتاژ روی مقدار 40 ولت ثابت است میشود راهنمایی کنید . البته ایسی را هم عوض کردم ترانزیستورها هم سالم است

با سلام :
دوست عزیز: برای اخذ نتیجه سریعتر و طولانی نشدن تاپیک یکبار به سوالاتزیر پاسخ دقیق بزارید امیدوارم که مشگل تان حل شود :
در حال حاضر جریان خروجی در 40 ولت چقدر است (با سری کردن حدود سه عدد لامپ 12 ولتی چراغ جلو موتورسیکلت یا ماشین میتونید جریان را اندازه بگیرید ) ودر همین حال که چراغها روشن هستند ولتاز ترانس نباید افت چشمگیری داشته باشد که بعدا جریان لازم را تامین نخواهد کرد .
ولتاز پایه های( 11 و 12 و 6 ) ایسی 723 را در حالی که پتانسیومتر ها در تنظیم وسط هستند بزارید .
با برداشتن دیود زنر (یا قطع یکی از پایه های ان ) ولتاز خروجی چقدر است ؟
بعد از قطع دیود زنر ولتاز روی پایه 11 ایسی با تغییر پتانسیومترها تغییرات ولتاز این پایه را بزارید .
در خدمتم .
با تشکر .
موفق باشید .



[ali_r714]

با سلام :
دوست عزیز: برای اخذ نتیجه سریعتر و طولانی نشدن تاپیک یکبار به سوالاتزیر پاسخ دقیق بزارید امیدوارم که مشگل تان حل شود :
در حال حاضر جریان خروجی در 40 ولت چقدر است (با سری کردن حدود سه عدد لامپ 12 ولتی چراغ جلو موتورسیکلت یا ماشین میتونید جریان را اندازه بگیرید ) ودر همین حال که چراغها روشن هستند ولتاز ترانس نباید افت چشمگیری داشته باشد که بعدا جریان لازم را تامین نخواهد کرد .
ولتاز پایه های( 11 و 12 و 6 ) ایسی 723 را در حالی که پتانسیومتر ها در تنظیم وسط هستند بزارید .
با برداشتن دیود زنر (یا قطع یکی از پایه های ان ) ولتاز خروجی چقدر است ؟
بعد از قطع دیود زنر ولتاز روی پایه 11 ایسی با تغییر پتانسیومترها تغییرات ولتاز این پایه را بزارید .
در خدمتم .
با تشکر .
موفق باشید .

ولتاژ پایه ها در پتانسیو متر حد وسط (هر دو)
پایه 6 : 1.12 ولت
پایه11: 4.96 ولت
پایه12: 12.78ولت
بقیه رو انشاالله فردا اعلام میکنم
اگر ممکن است لامپها را با معادل مقاومت بگویید
در ضمن ledهم داعم روشن است
باتشکر از شما

​



[gadraj]

با سلام :
دوست عزیز به نکته حساسی اشاره کردید که احتمالا بقیه موارد نیاز نباشد .
اگر نقشه را دقیق مطالعه کنید خواهید دید که (به اظهار خودتون 40 ولت در خروجی دارید ) ولتاز مرجع ای سی توسط دو مقاومت موازی هم { 7/4 کیلو } به دیود زینر 30 ولتی وصل شده که به پایه 12 ایسی وصل است شما الان روی این نقطه حدود 13 ولت دارید و چون نقطه مرجع ایسی ولتاز 30 را ندارد لذا درست عمل نخواهد کرد .
رفع معایب این سمت :
احتمالا ولتاز دیود زنر شما 30 ولت نیست در وحله اول این را تست و - دقیقا بررسی کنید تا 30 ولت را داشته باشید .
- امکان دارد باوجود دیود 30 ولتی به دلیلی ای سی شما معیوب شده و پین12 جریان اضافی میکشه که موجب افت ولتاز میشه .
- اندازه مقاومت ها را همچنین دقیقا تست کنید شاید مقدار مقاومت های موازی بیش از اندازه جا گذاشته شده (دو مقاومت موازی فوق باید حدود 35/2 اهم مقدار نشون بده ) .
بالاخره باید روی این نقطه (پین 12 ) ولتاز 30 ولت را داشته باشد تا سایر قسمت ها درست جواب دهد .
بجای لامپ میتوانید از یک مقاومت سیمی که توان تحمل 40 ولت در 4 امپر (10 اهم400 وات ) را داشته باشد که لامپ بهتر و ارزان تر از این نوع مقاومت می باشد . نتیجه را در هر حال بیان کنید .
با تشکر .
موفق باشید .



[habibbabazad]

خيلي ممنون
