مشکل: ولتژ زیاد و نوسان روی منبع تغزیه گیرنده دیجیتال

behi0021

VIP+ افتخاری
کاربر
2017-01-18
538
866
تهران
درسته مقاومت کوچیکه ۲۲ بود نداشتم ۳۳ انداختم که ولتاژها درست شد
مقاومت ۱۰۰ اهمی هم که فابریک خودشه دست نزدم اهمش ۹۸ هست با اهمتر
ای سی هم viper22a هست

نه درسته همون 100کیلو هست ولی 22اهمو حتما باید دقیقا خودش باشه


behi0021

VIP+ افتخاری
کاربر
2017-01-18
538
866
تهران
سلام مجدد شب بخیر
مقاومت ۲۲ اهم انداختم ولتاژها دقیق درست هست ولی زیر بار کم میاره

احتمال جریان کشی تو برد اصلی هست یه عکس بزار ازش راهنماییت کنم


soraty

VIP+ افتخاری
کاربر
2011-08-03
637
5,842
کرمانشاه
سلام

تا جایی که مشخصه این تغذیه بازاریست و تغذیه اصلی خود دستگاه فکر نکنم باشد هر کاری بکنی

نتیجه مطلوب نمیگیری .مگر بیشتر قطعات خود از نو حساب کتاب کنید تا اندازه ای ولتاژها مناسب بشه.

که وقت گیره و ممکنه به مین برد هم آسیب برساند. شما فرمودین بجای 3.3 ولت 5 ولت است اگر اینطور

باشد باید فاتحه مین برد را بخوانی. حداقل برای امتحان شده از یک تغذیه دیگر استفاده کن ببین اصلا مین برد

سالمه؟

  • Like
واکنش‌ها[ی پسندها]: moein6

amirmorady

کاربران vip(افتخاری)
کاربر
2020-01-09
277
1,310
ایران

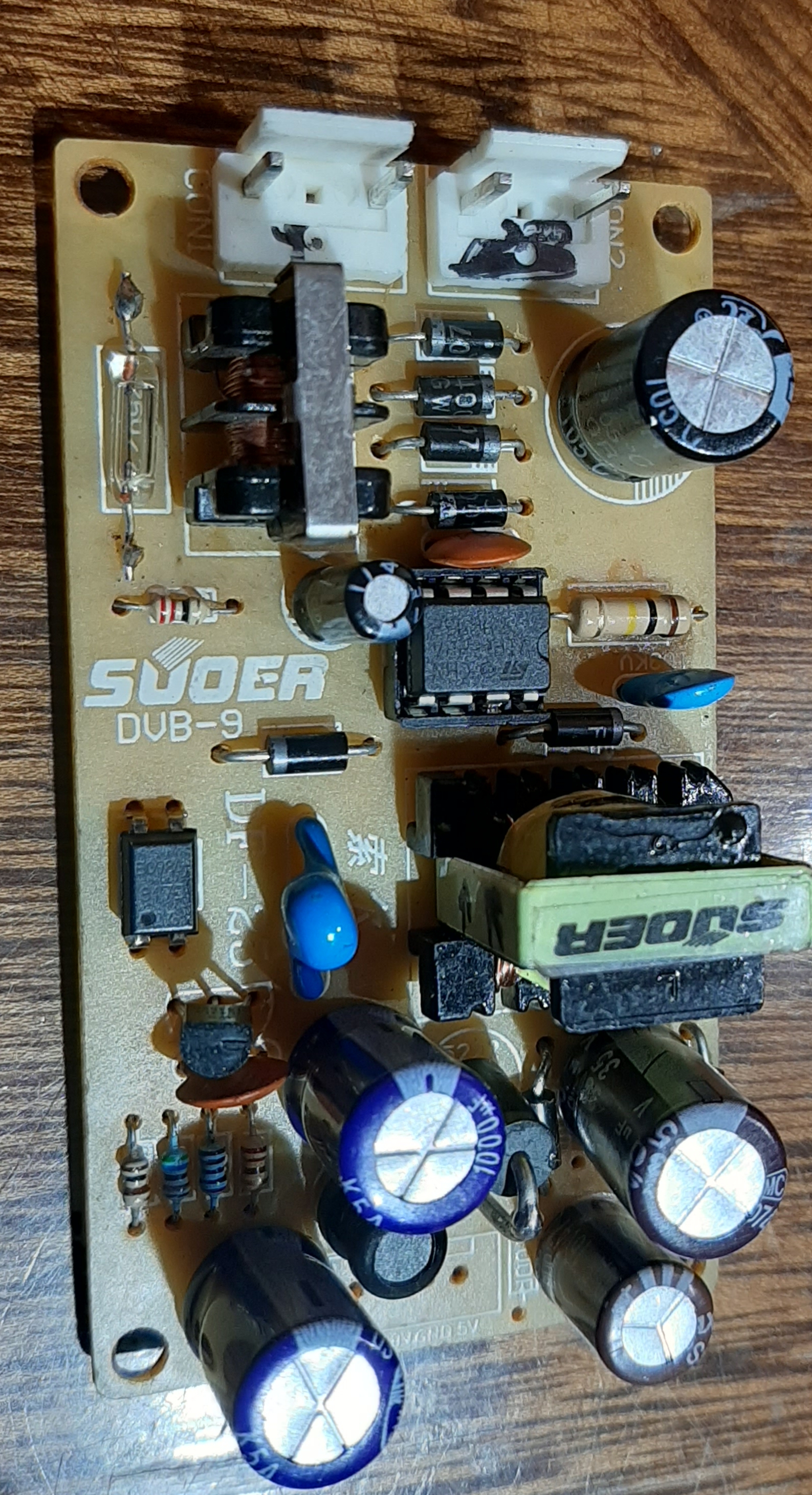

والا خستم کرده سر کارم گذاشته این تغزیهمشاهده فایل‌پیوست 166329
مشاهده فایل‌پیوست 166330

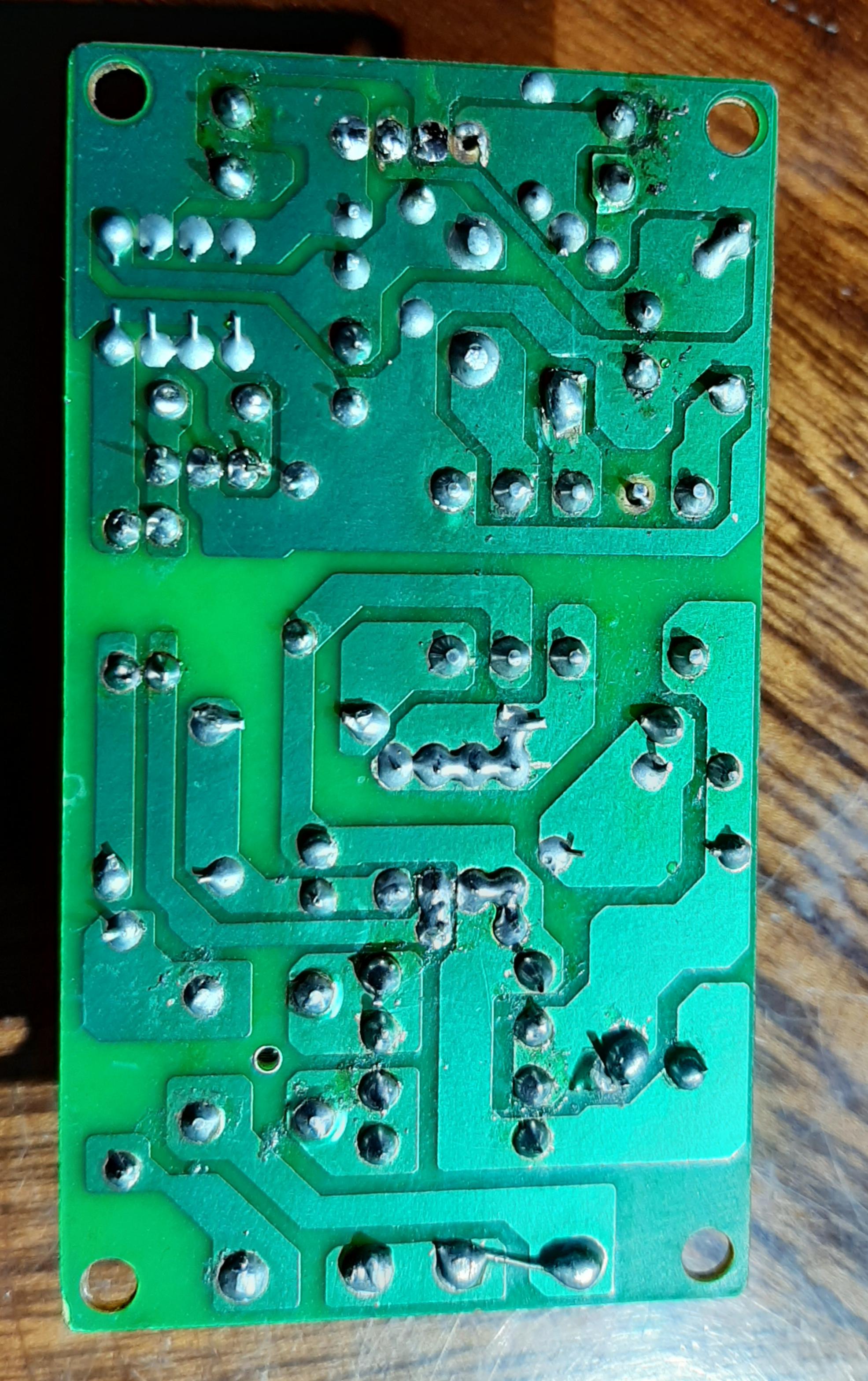

تو عکس پایین اونایی رو علامت زدم تعویض نکردم مابقی همه تعویض
مشاهده فایل‌پیوست 166331

با سلام و احترام همکار محترم
و خدا قوت به شما و اساتید محترمی که
پا به پای شما جانانه راهنمایی کردند

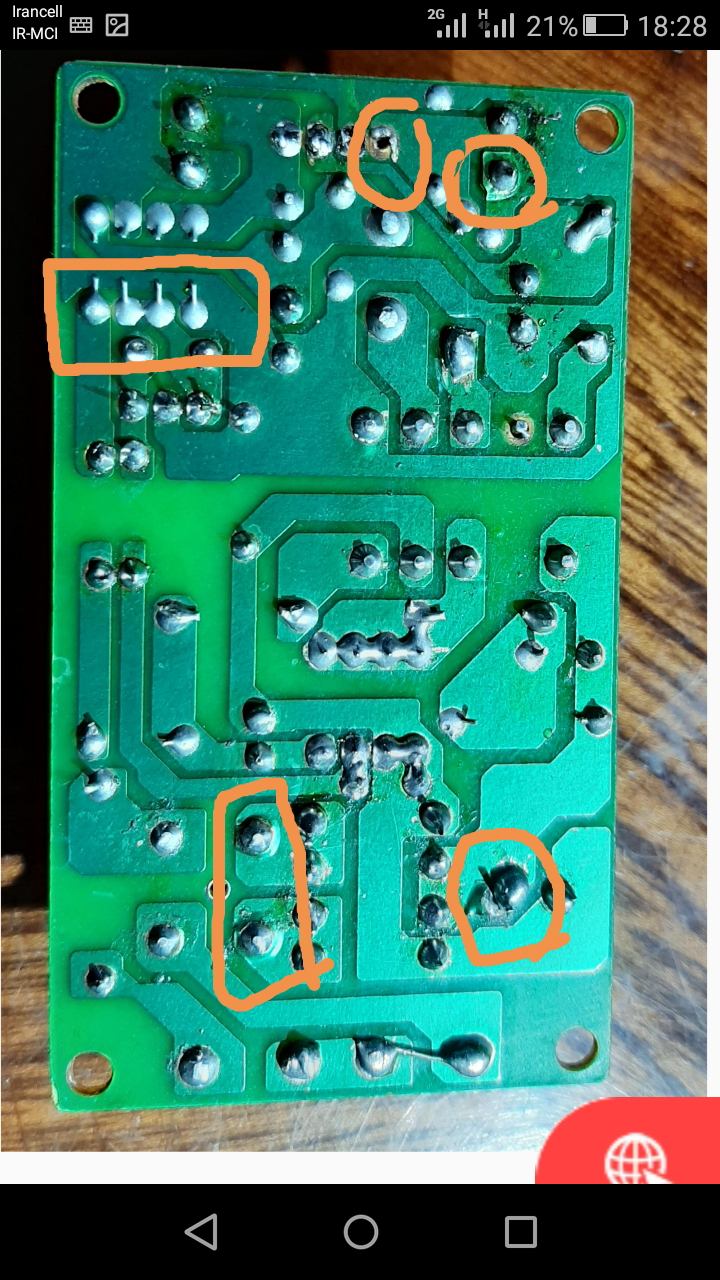

در  تصویر ارسالی این نقاط رنگی علامت زده
شده را اگه بررسی نکرده اید از آنها
مطمئن شوید،پایه ی اون چهار تا
مقاومت و... رو از برخورد با مسیر کناری جدا
و کوتاه کنید،پایه های قطعاتی که لق و روی برد
نامنظم دیده میشوند سیم کشی یا با کمی خراش
برد مسی لحیم کنید و روغن برد را برای اتصالی
ندادن دو مسیر با کمی تینر فوری تمیز کنید و با
مولتی متر مسیرها را تست کنید قطعی نداشته
باشند ،پایه های آی سی هم محکم به سوکت
نصب شده باشد و پایه ای کج نشده باشد
گاهی وقت ها جزیی ترین لحیم سردی،قطعی
مسیر و اتصالی دو مسیر و... و بی دقتی باعث
میشود برد درست کار نکند سپاس موفق باشید.​
