با سلام :
در پاسخ قبلی شما به این جمله بنده توجه نکردین

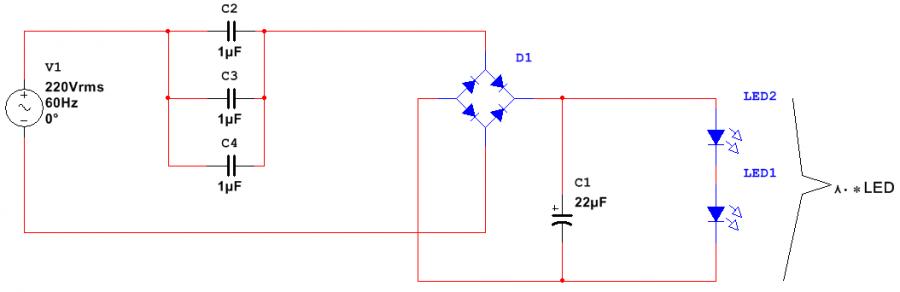

{ یکی یکی به موازات ان سه خازن اضافه کنید تا وقتیکه نور روشنایی ال ای دی ها قابل قبول بشه { ممکنه با یک عدد اضافه کردن به نتیجه برسید وگرنه به تعداد مورد نیاز ادامه دهید } متاسفم که موجب خسارتی شدید!!!
اینکه چرا ال ای دی ها چشمک میزدند دلیلش هم اشاره کرده بودم که ولتاژ کم میارید و انچه موجب روشن شدن لحظه ای انها میشه جمع شدن ولتاژ برق شهر در خازن 22 میکرو هستش که به محض رسیدن ولتاژ به استانه کافی - ال ای دی ها - روشن میشه اما چون همینکه این ولتاژ زیر بار مصرف قرار میگیره در نتیجه موجب کاهش ان شده و خازنهای مورد اشاره { سه تایی }تحمل جریان عبوری کافی برای ادامه روشنایی را ندارد و همچنین اینکه با اضافه نمودن خازنهایی به این مجموعه اینبار موجب شدت روشنایی و منجر به سوختن انها شده - دلیلی کافی برای ادعا می باشد و..... لینک فوق در منابع تغذیه در بخش اموزشی گام به گام اپلود شده { به خاطرمبحث چند سال قبل }که در حال حاضر حضور ذهنی دقیقی ندارم بگردید حتما پیدا خواهید کرد بنده هم سعی میکنم بیشتر در خدمتون باشم .در یک جستجو این لینکها پیدا کردم مطالعه کنید : منبع تغذیه بدون ترانس IRANTK.IR - Google Search
موفق باشید .
سلام اقای رجبی
خیلی مچکرم بابت راهنمایی بسیار کامل و دقیق شما واقعا خیلی نکته های مهمی رو عنوان کردید تشکر و سپاس فراوان
عیبی نداره که سوخت تجربه میشه واسم ولی این بار اگه بسوزه دیگه ال ای دی ندارم عوض کنم
انبار علاوه بر 3 خازن 105 که روی مدار بود یکی یکی خازن 680 نانو فاراد را اضافه میکنم تا نور ثابت شود
سوال
بابد ولتاژ سر هر ال ای دی 3 ولت افت کند درسته؟ (برای من 3.7 ولت افت کرده بود با اضافه کردن 3 خازن 680 نانو فاراد)
بابت راهنمایی شما و وقتی که گذاشتید گشتید و لینک را پیدا کردید بسیار بسیار فروان تشکر میکنم
به همچین استاد هایی که وقت میگذارند و موارد مهم در تعمیرات رو انقدر مفهومی و دقیق توضیح میدهند افتخار میکنم :rose:
**********************
از تجربیات با دلیل و منطق صحیح درست استفاده کنیم .
نقل قول 1 :

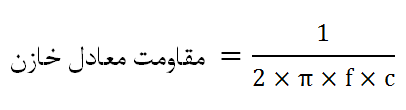

-مقاومت معادل خازن = (2*Pi*f*C)/1
یعنی هرچی ظرفیت خازن(C) بیشتر بشه مقاومتش کمتر میشه. درست

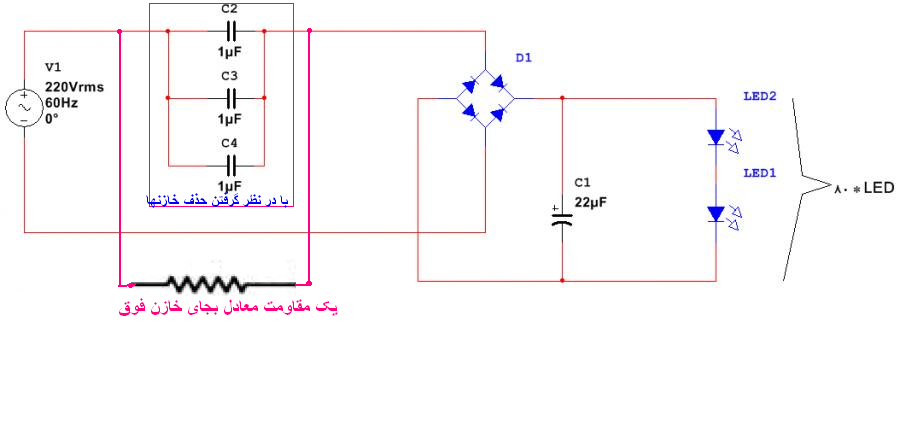

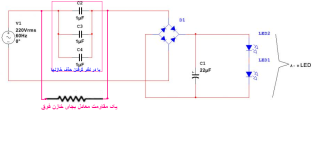

یه قاعده دیگه توی خازنها اینه که اگه دو تا خازن با هم موازی بشن ظرفیت معادلشون برابر جمع ظرفیت خازنها است درست ( مانند سری شدن مقاومتها- اما مسله اینجاست که رفتار خازنها برعکس مقاومتهاست بدلیل تاخیر و جلو بودن فاز در جریان و ولتاژ) بنابراین چون ظرفیت چند خازن موازی از ظرفیت هر کدومشون بیشتره پس مقاومت معادل آنها کمتر از مقاومت معادل تک تک خازنهاست. اما ایشون در حقیقت جریان کم میارند که در اصطلاحات روزمره به واژه ولتاژ بسنده میشه ....
جناب شوکول با تشکر از فعالیتهای شما ... اما این نقل قول شما را دو باره اینجا میزارم خودتون طبق همین فرمول و توضیحی که گذاشتین یک بار دیگر خودتون تحلیل کنید تا به این نتیجه برسید که هر چه ظرفیت خازن بیشتر بشه مقاومت ان در چنین مدار سری کمتر خواهد شد که موجب افت توان یا بهتر بگم در واقع جریان کم میارن به عبارتی ساده تر { رابطه مقاومت راکتانسی خازن XC با با مقاومت ظاهری ان Z مستقیم خواهد بود.
نقل قول 2:
- آقا مهران میفرمایند که براساس تجربه و دانششون، پر پر زدن ال ای دی ها نشانه زیاد بودن ولتاژه و شما برخلاف ایشون فرمودین که ایشون ولتاژ کم میارن. میشه توضیح بدین و بفرمایین کدوم درسته؟
بنده تا بحال ندیدم که اگر ولتاژ ال ای دی بیشتر از حد معمول باشه با پرپر زدن بسوزه ممکنه ایشون در نوع خاصی از ال ای دی تجربه کرده اند - میدانید که ال ای دی هایی در بازار موجود هستند که داخل محفظه خود مداراتی از قبیل چشمک زن و..... دارند که در این صورت ممکنه بعد از شروع بکار عادی { چشمک زن } بدلیل اضافی ولتاژ بسوزه که امری عادی میباشد .
مطلب مورد بحث ما در این تاپیک همون ال ای دی های رایج سفید لیزری یا معمولی هستش که در این مورد فرمایش این دوستمون صدق نمیکنه اگر دلیل علمی و موجهی دارند باید خودشون پاسخگو باشند .......
اگر دلایل کافی ومفید واقع نشد بیشتر در خدمتون خواهم بود .
موفق باشید .
چیزی که من فهمیدم
اگر خازن 2.2 میکرو فاراد داشته باشیم با ولتاژ 10 ولت اگر خازن را سری ببندیم ولتاژ جمع آن ها میشود 20 ولت و مقدار ظرفیت هم میشود 0.90 میکروفاراد
اگه همین خازن را موازی ببندیم ولتاژ میشود همان 10 ولت ظرفیت میشود 4.4 میکرو فاراد
و مقدار مقاومت خازن در سری: جمع کل مقدار مقاومت خازن ها از مقدار مقاومت هر خازن کمتر است و برای موازی هم بلعکس
سوال
مقدار مقاومت خازن رو باید چه جوری بدست آورد؟؟؟ ایا با اهمتر امکان پذیر است و شنیده ام که برای تست خازن علاوه بر سالم بودن ظرفیت باید مقدار مقاومت ان هم درست باشد سوال دوم اینکه مقدار مقاومت باید چقدر باشد که متوجه شویم خازن سالم است
سوال سوم اینکه این فرمول ها در سری وموازی در خازن سرامیکی هم صدق میکند؟
امید وارم که درست گفته باشم و این بحث هم جدای موضوع تایپیک گفتم امید وارم که مدیران ویرایش نکنند
-----------------------------------------------------
بله من به چشم دیده ام ال ای دی پر پر میزده
به عنوان مثال
ال ای دی کیلومتر ماشین که رنگی کردم یعنی از سبز به سفید از همین نوع ال ای دی ها بعد از مدتی یکیشون شروع به پر پر زدن کرد
و بعد روشن نشد (البته فکر میکنم به این دلیل پر پر میزد که خوب لحیم نشده بود)
اما مورد دوم از این ال ای دی اس ام دی های 50 وات پرژکتورهای تابلو ها بود که یک ردیف ان سوخته بود و بقیه ال ای دی های ظان پر پر میزد حتی بنده هم ال ای دی رو با منبع تست کردم دیدم بازم پر پر میزد که تعویض نمودم درست شد
به مشتری هم گفتم که یک نمونه لامپ مانند همین از ساختمان باز کند و بیاورد که ببینم فابریک چه خازن هایی هست که همونا رو قرار بدم به دلیل اینکه اگر بخوام تجربه تست کنم بسوزد دیگر ال ای دی از این نوع ندارم:yes:
تشکر و درود فراوان:thanx:#$V686
اما از دیدگاه AC متناوب :
