نوسان ولتاژ خروجی منبع تغذیه

[miladkarimi4277]

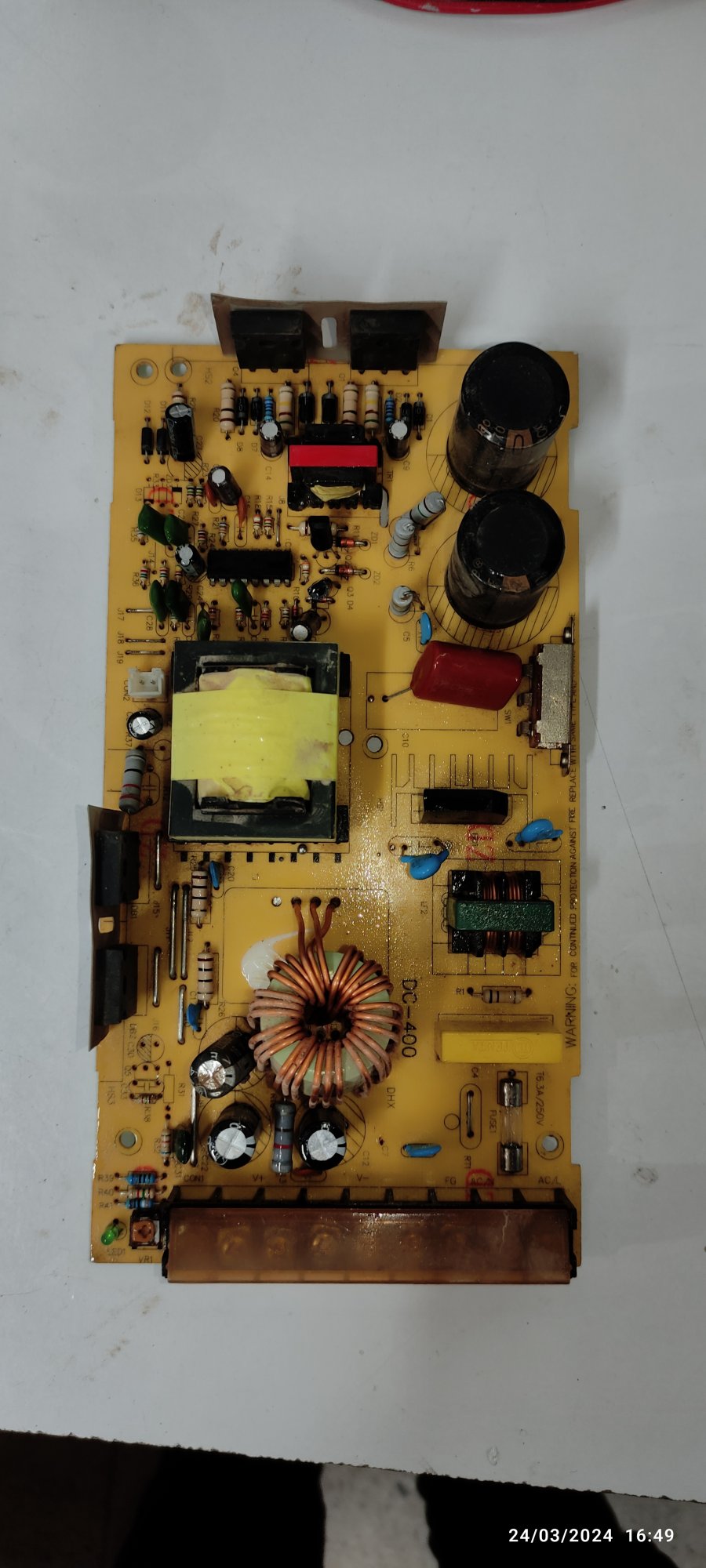

سلام ختمت دوستان و مهندسین گرامی دوستان پاور 12ولت 33امپر داریم که 12ولت داریم وقتی 3امپر ازش میگیریم میاد رو 7ولت خازن خروجی عوض شده با خازن 470میکرو 250ولت مابقی خازن ها هم هرارت دادم فرقی نکرد پتانسیومتر هم سالمه



[amookhteh]

4تا ماسفت بزرگ رو عوض کن چک زردرنگ رو هم بده بپیچن خازن شکلاتی رو همینطور. حل میشه



[miladkarimi4277]

نه مال اینا نیس مهندس



[miladkarimi4277]

کسی نیست یه راهنمایی بکنه



[Navid-Aref]

درود. خازن الکترولیت بخش راه اندازی نرم که پایه منفی آن به پایه چهارم آی سی TL494 متصل شده است را تعویض کنید. دو مقاومت مربوطه را هم چک کنید. آقای درویشی در این ویدئو به تفصیل در مورد مشکل مدار راه اندازی نرم که منجر به کاهش توان خروجی میشود، توضیح داده اند. ویدئو کم حجم پیوست شد.



[miladkarimi4277]

درود. خازن الکترولیت بخش راه اندازی نرم که پایه منفی آن به پایه چهارم آی سی TL494 متصل شده است را تعویض کنید. دو مقاومت مربوطه را هم چک کنید. آقای درویشی در این ویدئو به تفصیل در مورد مشکل مدار راه اندازی نرم که منجر به کاهش توان خروجی میشود، توضیح داده اند. ویدئو کم حجم پیوست شد.

دمت گرم مهندس



[abbas_1m]

مشکلت تو خازنیه که مهندس هم گفتن خازن الکترولیتی که یه پایش به tl494 میره چند تا پاور با همین مشکل تعمیر کردم



[h.heydari]

سلام
مهندس جان خازن 47 میکروفاراد 50 ولت رو تعویض کن مشکل حل میشه.



[Navid-Aref]

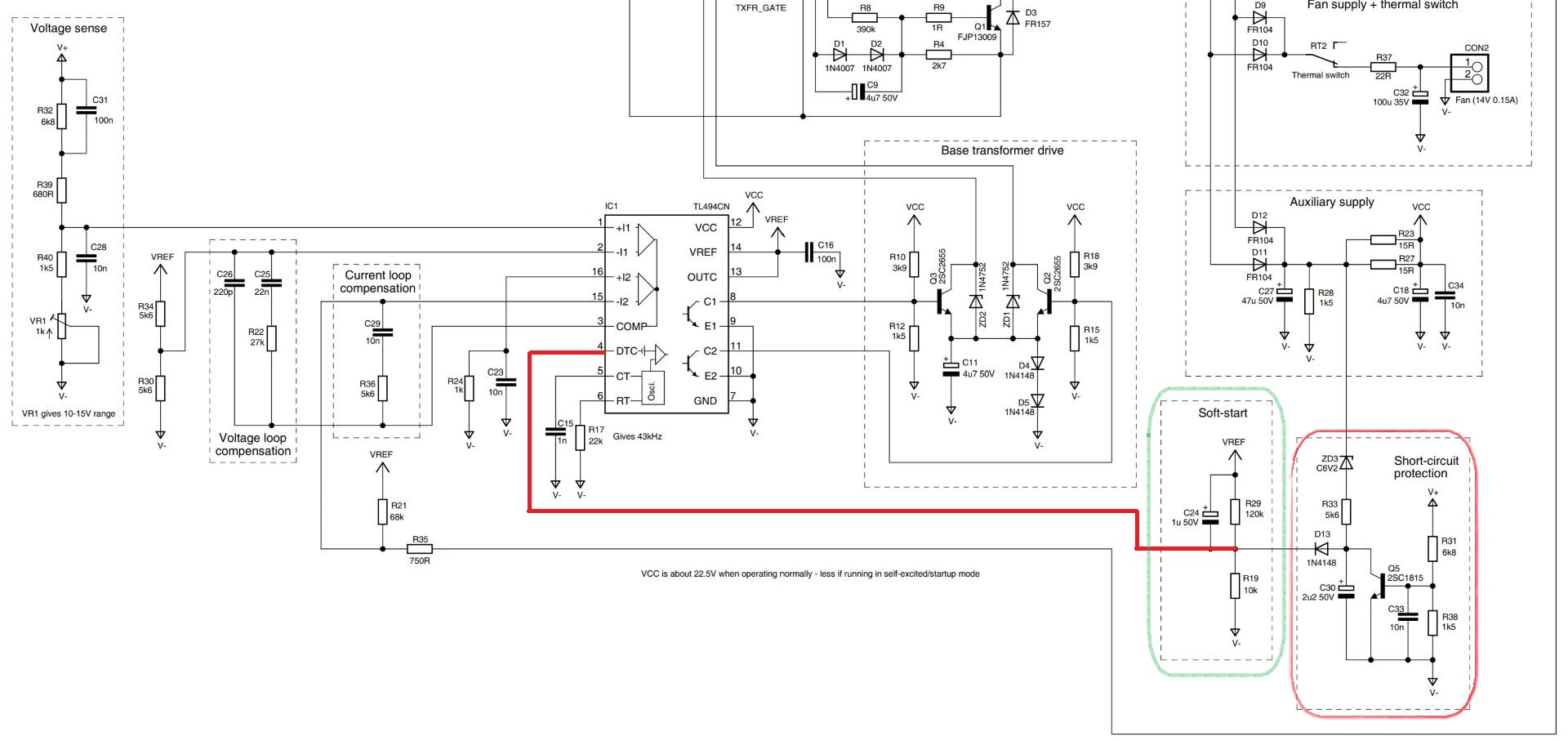

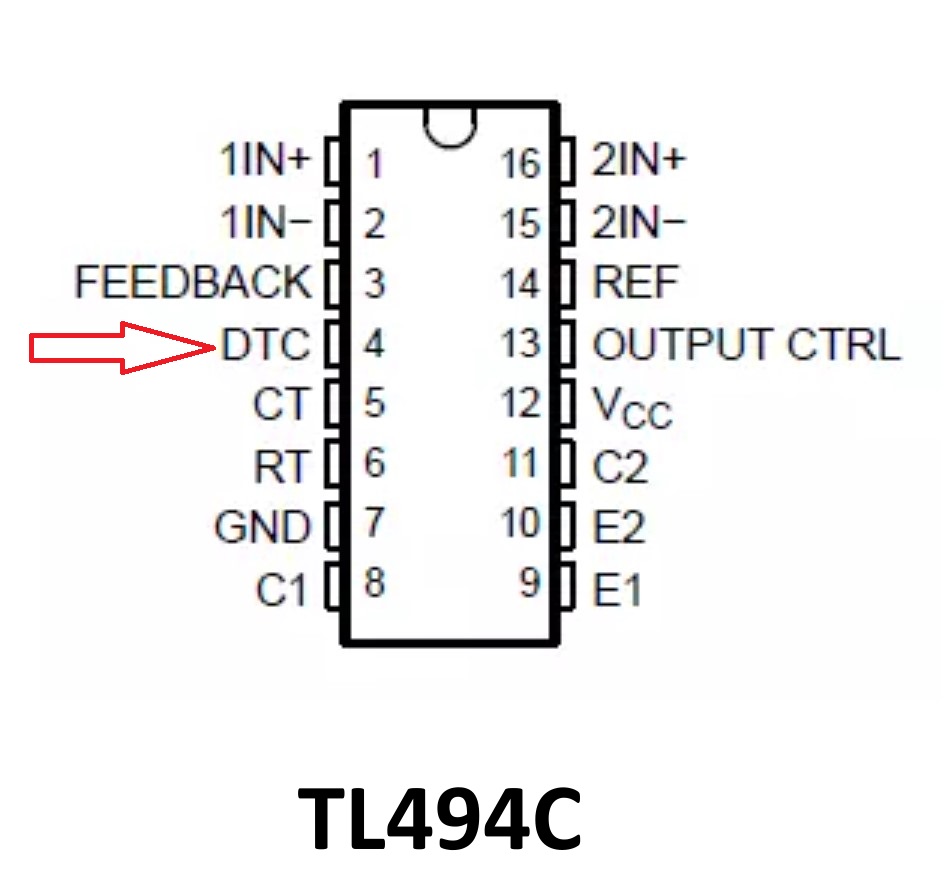

درود مجدد. اگر ایراد ضعف جریان و افت ولتاژ به دلیل قبلی (خرابی در مدار راه اندازی نرم) نیست، طبق این ویدئوی آموزشی به چک کردن قطعات بخش محافظت از اتصال کوتاه بپردازید. در واقع به دلیل بالا رفتن ولتاژ در سر پایه 4 آی سی TL494 (پایه DTC - کنترل زمان مُرده) که ناشی از مشکل یا مشکلاتی در بخش راه اندازی نرم و یا محافظت از اتصال کوتاه است، این مشکل رخ میده. ویدئوی کم حجم پیوست شد.



[HS13&86]

نه مال اینا نیس مهندس

با سلام و احترام ،خازن C27 و خازن کنار R37 رو تعویض کنید احتمال زیاد مشکل حل میشه.
