هشبردهای شرکت بیت مین (انت ماینر) برای تست ایسیک‌ها (تراشه یا چیپ) دارای 5 نقطه هستند که به ترتیب به صورت زیر هست:
CLK سیگنال ساعت
CO سیگنال انتقال
RI دریافت سیگنال
BO سیگنال نبض
RST تنظیم مجدد سیگنال
نقاط CLK, CO, BO, RST در یک جهت سیگنال دارند از ایسیک شماره 1 شروع شده و به انتها می‌رسد. نقطه RI بر خلاف جهت نقاط دیگر سیگنال داشته و از ایسیک آخر شروع شده و به ابتدا می‌رسد.
هر ایسیک به صورت مجزا دارای این نقاط هست و با تست ولتاژ و تست دیود می‌توان مقادیر آنها رو به دست آورد و ایسیک خراب را مشخص نمود.

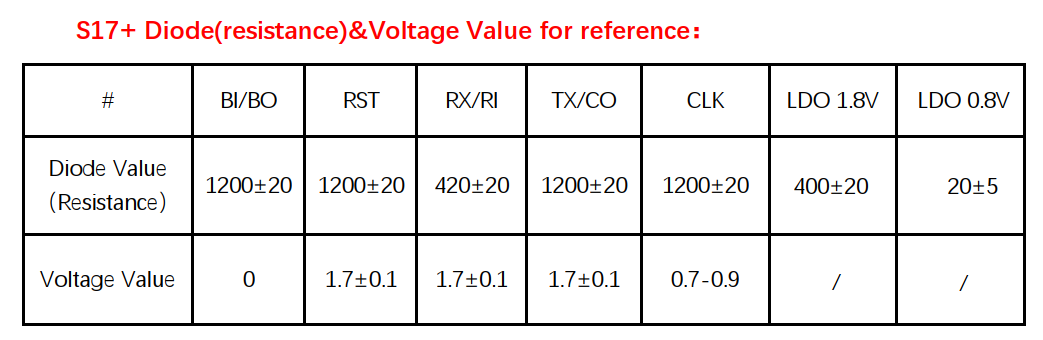

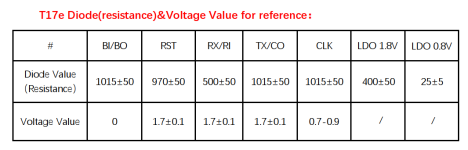

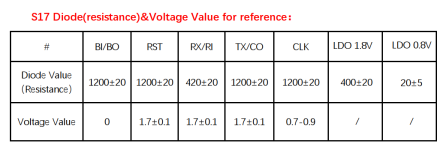

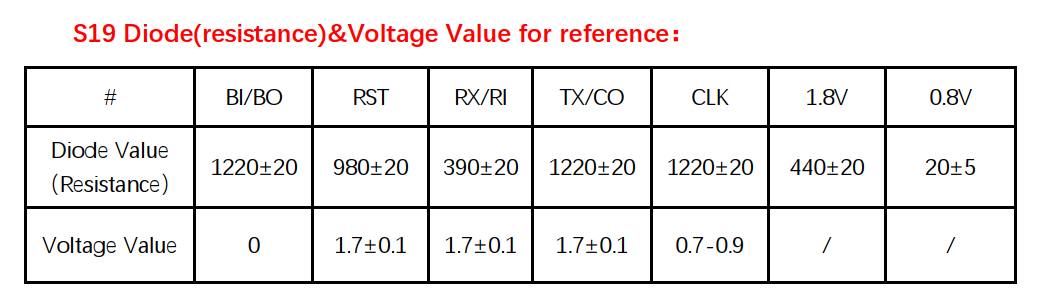

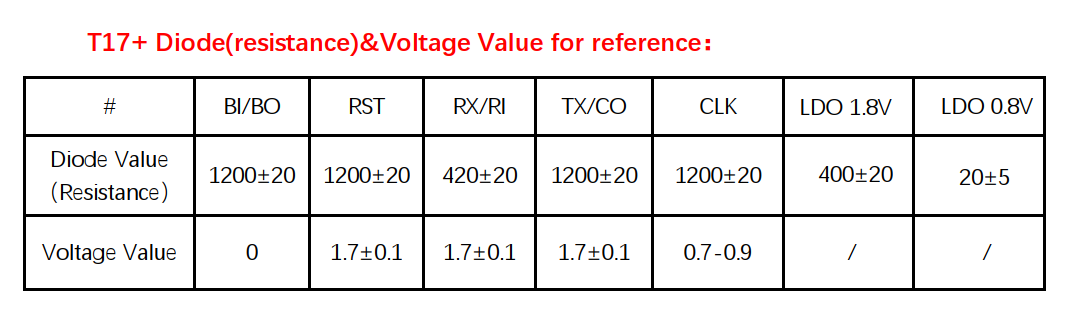

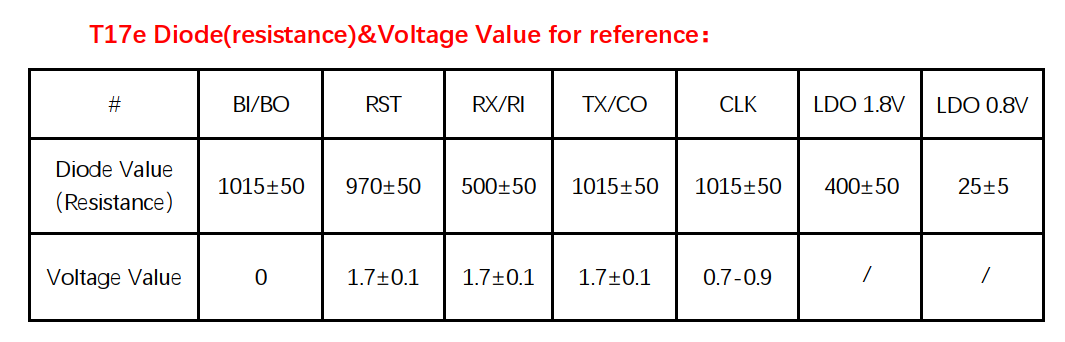

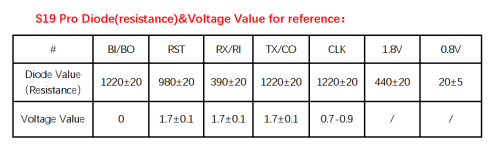

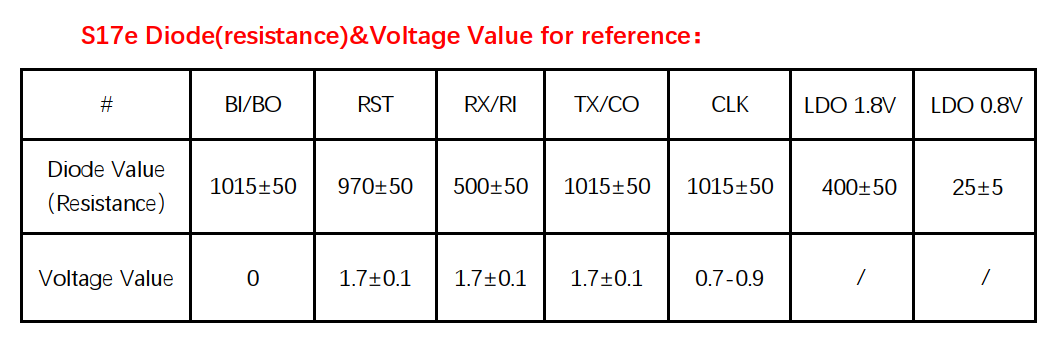

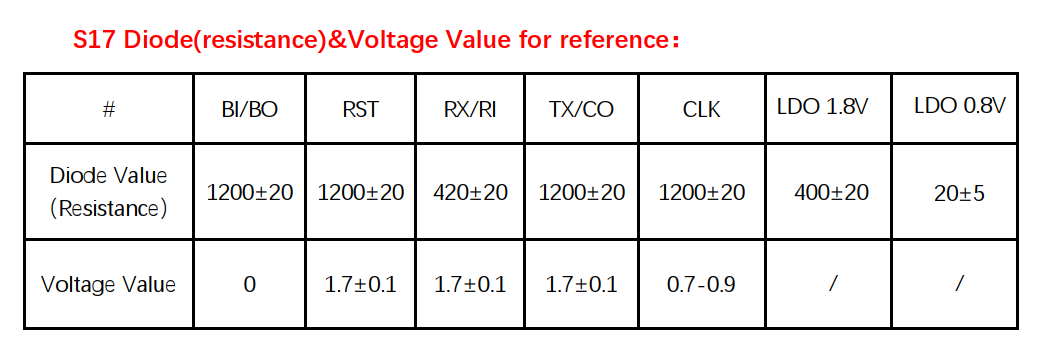

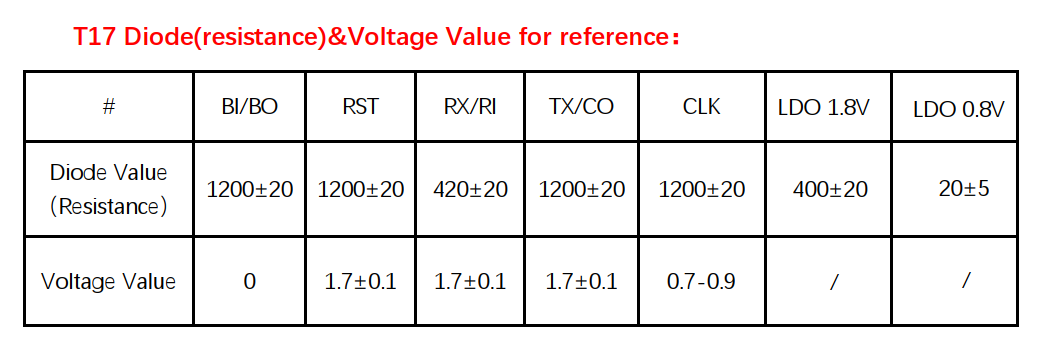

در زیر مقادیر ارائه شده توسط شرکت برای هر دستگاهی برای مرجع قرار می‌گیرد.
CLK سیگنال ساعت
CO سیگنال انتقال
RI دریافت سیگنال
BO سیگنال نبض
RST تنظیم مجدد سیگنال
نقاط CLK, CO, BO, RST در یک جهت سیگنال دارند از ایسیک شماره 1 شروع شده و به انتها می‌رسد. نقطه RI بر خلاف جهت نقاط دیگر سیگنال داشته و از ایسیک آخر شروع شده و به ابتدا می‌رسد.
هر ایسیک به صورت مجزا دارای این نقاط هست و با تست ولتاژ و تست دیود می‌توان مقادیر آنها رو به دست آورد و ایسیک خراب را مشخص نمود.

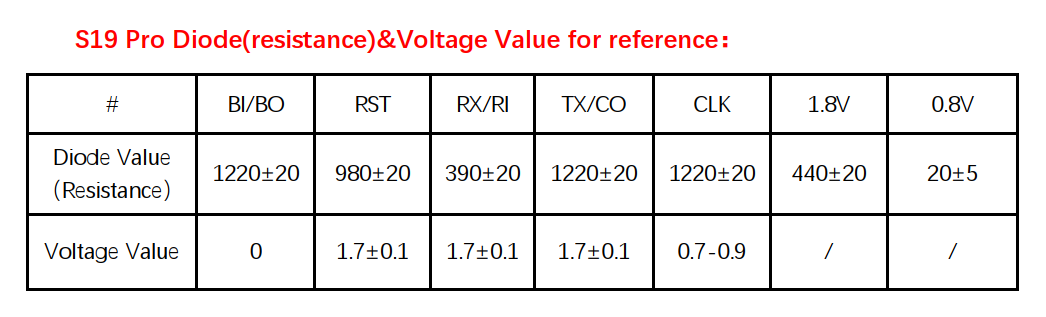

در زیر مقادیر ارائه شده توسط شرکت برای هر دستگاهی برای مرجع قرار می‌گیرد.
