با سلام خدمت شما کاربر گرامی:
رله های برقی که که برای استفاده از لامپ های جلوی خودرو با توان بالاتر بکار میرود ، معروف به رله نیسانی می باشند که شامل دو عدد رله حدود 15 آمپری در یک قوطی یا یک پکیج می باشند. روش وصل مدار به این صورت است که دو پایه رله بصورت مسیقیم وصل به برق منفی و دو سر دیگر کویل های رله یکی با برق نور بالا و رله دیگر با برق نور پائین که قبلا بصورت مستقیم به لامپ ها وصل بوده راجدا ودو عدد سیم نور بالا و پائین بصورت جداگانه به رله وصل می شود. دو عدد پل رله مستقیم به برق +12 وصل و دو عدد سیم نور بالا و نور پائین که مستقیم از لامپ ها می آید به محل اتصال N.O یا در حالت باز رله وصل شود.
با سلام خدمت شما کاربر گرامی:

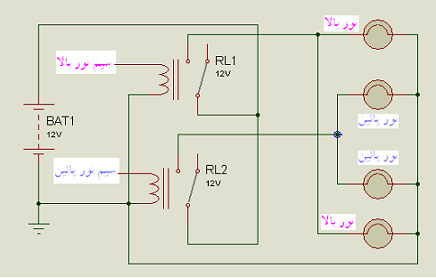

نقشه زیر دقیقا چیزی است که شما می خواهید. فقط سر سیم های چراغ جلو ( نور بالا و پائین ) را که از سمت داخل موتور قبل از وصل شدن به لامپ های جلو می رود را قطع کنید و به پایه های رله که با نام سر سیم نور بالا و پامین نوشته شده وصل کنید.
