مشکل: نداشتن بک لایت asus X44H با مادربورد k43l rev 3.1

[cybernova]

با سلام خدمت شما دوست و استاد گرامی،
اگر مقاومت فیوزی یا سلف بود چطور؟ (که درمورد دستگاه دوستمون،با توجه به خاموشی بک لایت،احتمال زیاد اون قطعه مقاومت فیوزی یا سلف بوده (البته در تصویری که دوستمون آقای Kiyanmz آپلود کردند به نظر باید سلف باشه)

دوست خوبم
بله احتمالش هست .منظور بنده مقایسه جای قطعه با جای سایر قطعات سالم بود تا حداقل بعضی گزینه ها حذف بشه و راه هموار تر بشه .در ضمن مقاومت های فیوزی و سلف ها هم مثل مقاومت های معمولی ،جاشون حالت خم دار هست .رو عکس مشخصه .با توجه به اندازه جای قطعه ،بیشترین احتمال همون سلف هست.
موفق باشید .



[kiyanmz]

سلام دوست عزیز
ممنون از پاسخ شما
کابل فلت رو چک کردم اون مشکل داشت، اتصالی کرده بود
بعد از تعویض دیدم باز هم تصویر نور نداره که دیدم این قطعه که حدس میزنم مقاومت بوده ترکیده
حالا نمیدونم چی بذارم جاش، چون تقریبا ذوب شده بود

طبق فرمایش استاد و دوست خوب و بزرگوارم جناب آبکه با کاربری cybernova عمل کنید خیلی راحت به نتیجه میرسید.
طبق فرماتش ایشون مقاومت و سلف به صورت خمیده در مدار مشخص شده و به راحتی قابل تشخیصه و به احتمال 99 درصد اون قطعه هم سلف هست.


​



[behruozt]

سلام دوستان
ممنون از وقتی که گذاشتید و جواب دادید
یکی دو روز نبودم ببخشید.
ولتاژ دو سر رو گرفتم نسبت به هم صفر هستند!!! ولی یکی از پایه ها نسبت به گراند 20 ولت داره
از طرفی اون یکی پایه به خازن بالایی راه میده.
عکس واضح تر هم گرفتم دوطرف حلال داره،
پس با توجه به فرمایش دوستمون میتونه سلف باشه. حالا اگر سلف باشه مقدارش مهم نیست؟ سلف فیوزی چه فرقی باهاش میکنه؟

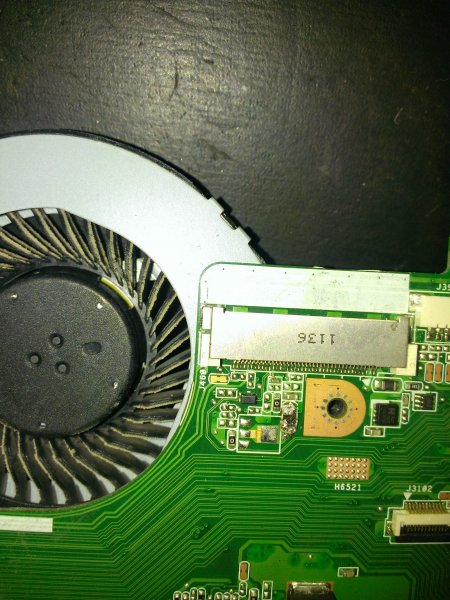

اینم عکس واضح تر :


باز هم از اینکه وققتون رو میذارید ممنونم



[kiyanmz]

سلام دوستان
ممنون از وقتی که گذاشتید و جواب دادید
یکی دو روز نبودم ببخشید.
ولتاژ دو سر رو گرفتم نسبت به هم صفر هستند!!! ولی یکی از پایه ها نسبت به گراند 20 ولت داره
از طرفی اون یکی پایه به خازن بالایی راه میده.
عکس واضح تر هم گرفتم دوطرف حلال داره،
پس با توجه به فرمایش دوستمون میتونه سلف باشه. حالا اگر سلف باشه مقدارش مهم نیست؟ سلف فیوزی چه فرقی باهاش میکنه؟
اینم عکس واضح تر :
مشاهده فایل‌پیوست 129335

باز هم از اینکه وققتون رو میذارید ممنونم

با سلام.

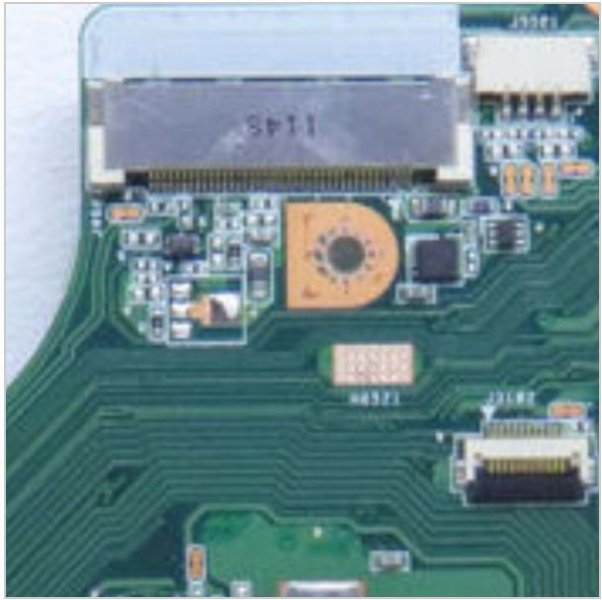

یه سلف مثل اینی که تو عکس مشخص کردم از روی یه مادر برد اوراقی در بیار بزن، قبلش جای سلف قبلی رو تمیز کن و شارژ لحیم کن که خوب جا بره.
نتیجه رو هم اعلام کن.
یا حق
​

http://s6.picofile.com/file/8232468718/WP_20160109_001_1_.jpg



[behruozt]

با سلام مجدد
یه مدت مشتری از تعمیر انصراف داده بود نتونستم تست کنم
الان دوباره آورد واسه تعمیر تست کردم اون سلف رو جا انداختم ولی همچنان بک لایت نداره
دوسر اون سلفه هم ولتاژ هست.
از اون جایی که پایه های اولی کابل فلت اتصال داشته حدس میزنم همون پایه های اول مربوط به بک لایت باشه.
وقتی دستگاه روشن باشه دومین پایه خروجی مانیتور 4.5 ولت داره
دیگه چه المانی مربوط به بک لایت هست؟



[behruozt]

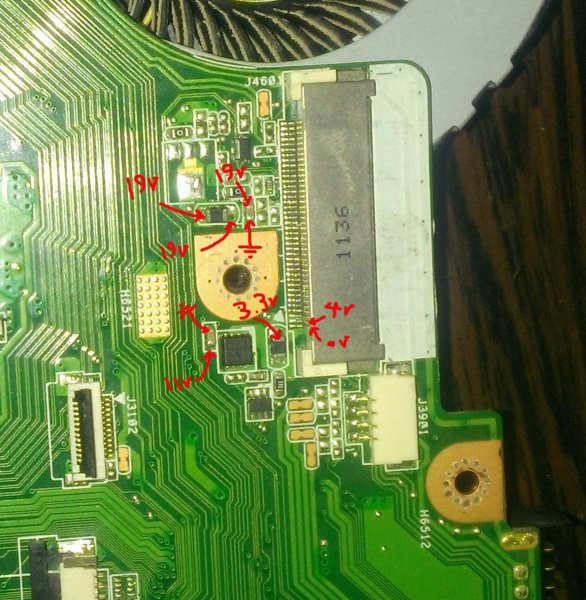

لطفا با توجه به ولتاژ های گرفته شده بفرمایید مشکل کجاست؟
یه طرف خازن ها همون طور که مشخص کردم زمین هست
لطفا راهنمایی کنید کدوم المان رو باید ولتاژ گیری کنم؟

ممنون از شما همکاران و دوستان گرامی
​



[behruozt]

از همکاران عزیز خواهش میکنم در صورت تجربه قبلی راهنمایی کنن
یه کم عجله دارم واسه تعمیرش



[NPTiak]

لطفا با توجه به ولتاژ های گرفته شده بفرمایید مشکل کجاست؟
یه طرف خازن ها همون طور که مشخص کردم زمین هست
لطفا راهنمایی کنید کدوم المان رو باید ولتاژ گیری کنم؟

مشاهده فایل‌پیوست 129911

ممنون از شما همکاران و دوستان گرامی
​

سلام دوست عزیز، با یه LED دیگه تست گرفتید؟



[behruozt]

سلام دوست عزیز، با یه LED دیگه تست گرفتید؟

از اونجایی که LED شکسته بود از یه LED نو استفاده میکنم.
تصویر هست ولی نور نداره



[NPTiak]

از اونجایی که LED شکسته بود از یه LED نو استفاده میکنم.
تصویر هست ولی نور نداره

راستش نمیدونم دقیقا چی بگم، چیزی به ذهنم نمیرسه،بهتره ببینیم اساتید سایت نظرشون چیه، به نظر من قطعات اس ام دی اطراف کانکتور رو تست کنید ببینید همه سالم هستند؟ پایه های کانکتور و لاین های نزدیک کانکتور رو هم تست بفرمایید.
این لینک ها رو هم ببینید،میتونه مفید باشه:
http://www.irantk.ir/irantk61515/
http://www.irantk.ir/irantk55104-2/
http://www.irantk.ir/irantk55206/
موفق باشید
