نداشتن آمپردرخروجی اینورتر ایران ترانس - مدل ARC200SE

[سای را]

سلام و خسته نباشیدخدمت همه دوستان و اساتید محترم . بنده یک اینورترجوش مدل ARC200SE ایران ترانس دارم . خراب و خاموش بود ودوتا ازماوسفت ها سوخته بود بانام
23n50e تعویض کردم الان روشن می شه و15ولت درخروجی داره ولی جوش نمیده فکرمی کنم آمپری درخروجی نباشه با کوچکترین اتصالی درخروجی چراغ زرد روشن میشه ممنون میشم اگرکمک کنید باتشکر. ممنون میشم اگرکسی نقشه این دستگاه رو داره برام ارسال کنه



[بهبود 68]

سلام و خسته نباشیدخدمت همه دوستان و اساتید محترم . بنده یک اینورترجوش مدل ARC200SE ایران ترانس دارم . خراب و خاموش بود ودوتا ازماوسفت ها سوخته بود بانام
23n50e تعویض کردم الان روشن می شه و15ولت درخروجی داره ولی جوش نمیده فکرمی کنم آمپری درخروجی نباشه با کوچکترین اتصالی درخروجی چراغ زرد روشن میشه ممنون میشم اگرکمک کنید باتشکر. ممنون میشم اگرکسی نقشه این دستگاه رو داره برام ارسال کنه

چندتا عکس واضح ازش بزار

ولتاژت تو خروجی کامل نیست و با توجه به تعمیری که انجام دادی یکی از علتاش میتونه خوب درایو نشدن یا اصلا درایو نشدن گروهی از فت ها باشه، قطعات روی برد تحریک(برد خوابیده) رو تست کن،فت ها رو از هیت سینگ آزاد کن و بزار تو این حالت دستگاه یه ده دقیقه روشن باشه بعد با انگشتت گرمای فت ها رو مقایسه کن ببین تمام فت ها به یه میزان گرم شده اند؟ در ضمن ولتاژ دو سر خازن های طبقه ی پاور رو اعلام کن
موفق باشی



[سای را]

سلام ممنون بهبود . میخاستم بگم مهندس ولی دیدم پایین نوشته بمن نگید مهندس شرمنده ولتاژ گیری می کنم مینویسمش . میخاستم بدونم چقدراحتمال داره ازمقاومتهای روی پای فتهاباشه ممنون



[سای را]

نقشه این دستگاه ندارید



[بهبود 68]

تصویری از دستگاه قرار بده تا در مورد نقشه بشه راهنمائی کرد
به احتمال زیاد نقشه ش مشابه همین دستگاه های سه برده معمول میباشد که تو همین انجمن قسمت نقشه ها رو اگه بگردی میتونی پیدا کنی
بله تغیر اهم این مقاومت ها میتونه مشکل ساز باشه،به احتمال زیاد قطعات روی برد تحریک مشکل دارن
اول قطعات برد تحریک بویژه زنر 5 ولتی رو تست کن،فعلا همین قسمت رو تست و گزارش کن تا بعدا به اولویت های بعدی بپردازیم
در ضمن وقتی دستگاه رو با لامپ سری روشن میکنی نور لامپ چه تغیری میکنه؟
سپاس



[سای را]

مهندس به یه نکته برخورد کردم یکی ازمقاومتهای روی پایه یکی ازماوسفتها 23n50e اهمش کاهش یافته همشون درستن جزاین یکی اهمش کم شده نظرتونئ چی هست



[سای را]

ولتاژ روی خازن های اصلی میاد همون برد ورودی و خازن های اصلی تغذیه . زینر 5 ولتی رو هم که می گید کجاست توچه مسیری هست
. الان فقط توستم یه مقاومت تومسیر یکی ازماوسفت ها پیداکنم که مشکل داره و یه مقاومت که تو خروجی هست و فیدبک می گیره ولی سوخته مقدارش روش مشخص نیست



[سای را]

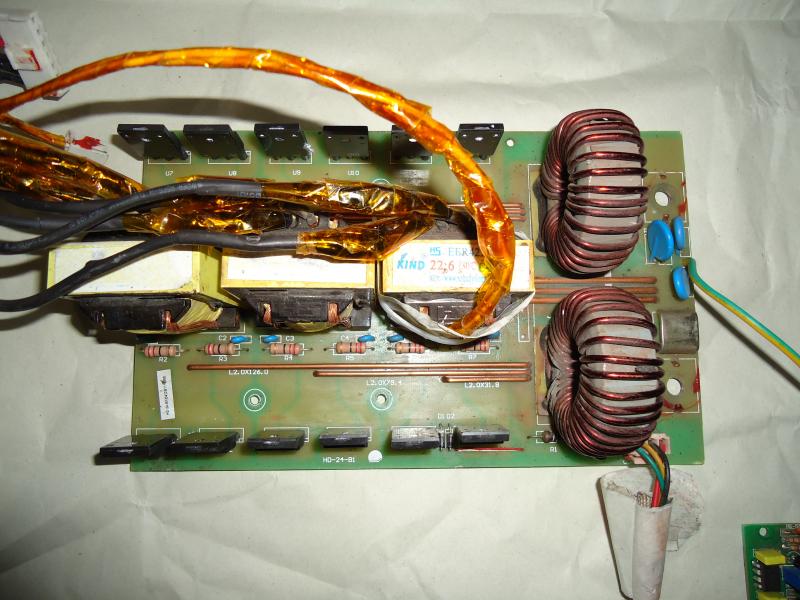

یه مقامت روی برد ترانها هست که میزان خروجی ترانسهارو برای تست میبره به برد کنترل که کامل روش سوخته و یکی ازمقاومتهای یکی ازماوسفتها که اهمش کم شده



[سای را]

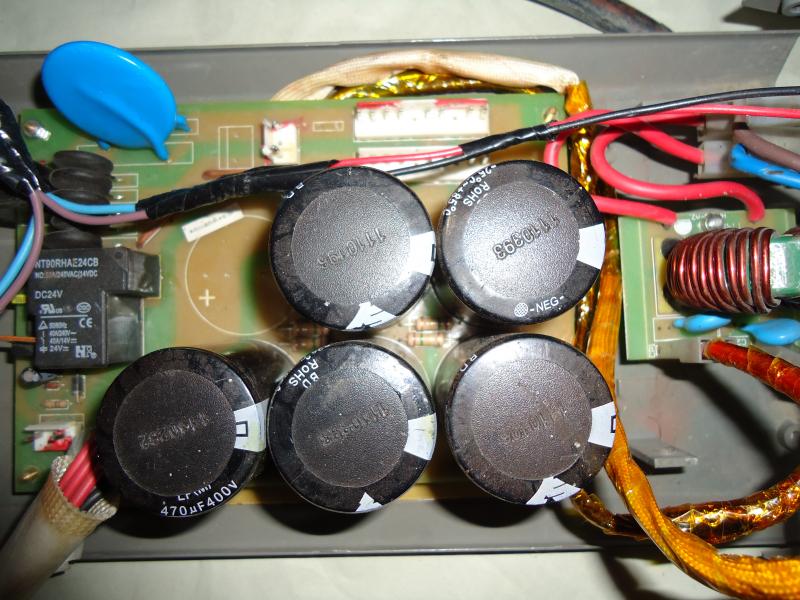

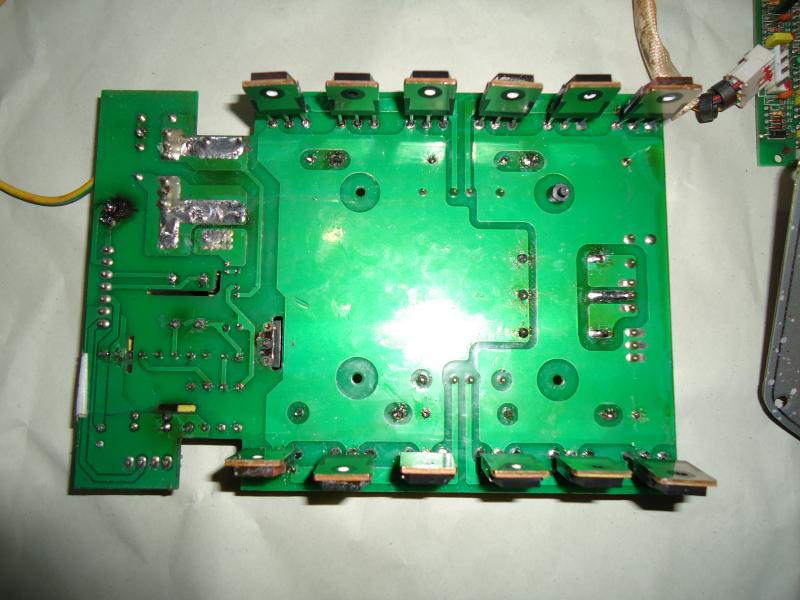

اینم عکسها ممنون ازپاسختون



[بهبود 68]

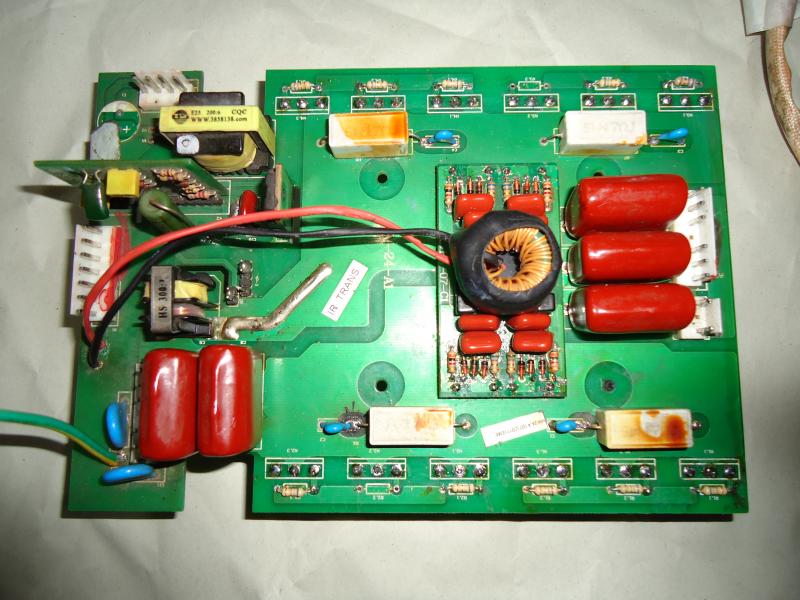

ولتاژ برد پاور چند ولته؟ اون مقاومت که رو برد ترانس هستش رو اهم گیری کن ببین مقدارش چقدره؟تصویر زیر رو برات ارسال کردمhttp://uupload.ir/files/3h1z_dsc07462.jpg و توش زنر رو مشخص کرده ام،دقت کن قطعات چهار گوش برد تحریک باید مقدارشون برابر باشه
بازم میگم به احتمال قوی مشکل تو درایو شدن فت هاست
موفق باشی
