سوال: نحوه نصب اینورتور یونیورسال

[pc repairman]

دوست خوبم
بله شما درست می فرمائید اینورتر اصلی لپ تاپ کلا حذف می شه .منظور بنده حالت کلی سیم بندی در مورد اینورتر هایی بود که روی برد تغذیه هستند و برای مانیتورهای معمولی هم کاربرد داره .بهرحال سعی می کنم سیم بندی رو به ساده ترین حالت توضیح بدم که شما هم در پست بعدی اعلام کنید ،اینورتر رو وصل کردم و راه افتاد .
طبق دیتاشیت آی سی کنترلر اینورتر خود لپ تاپ ،پایه های EN و DIM رو پیدا کنید یا شماره آی سی رو بنویسید تا پایه ها مشخص بشه .بعد با تست بوق ببینید این پایه ها به کدوم پین روی کانکتور وصل می شوند .مثلا پین EN به دومین پین کانکتور وصل هست و به همین ترتیب پایه DIM به پین شماره 3 ( مثال بود ) .پین های ولتاژ و گراند هم که به راحتی قابل تشخیص هست .وقتی هر 4 پین مشخص شدند ،اینورتر اصلی لپ تاپ رو کلا حذف کرده و پین های مشخص شده رو به محل خودشون روی اینورتر یونیورسال بزنید .امیدوارم کاملا گویا و کاربردی بوده باشه .
موفق باشید .

مهندس ، متاسفانه بعد از نصب اینورتور جدید هم موفقیت حاصل نشد . من اینورتور را با یه فلورسنت یه ال سی دی دیگه( که البته به سلامتش شک دارم ) هم زدم ولی جواب نگرفتم . برق اینورتور را با لمس میشه حس کرد ؟ یا راه دیگه ای برای تست هست ؟ میترسم اینورتور خریداری شده هم خراب باشه .



[tahaali9095]

با سلام

همکار گرامی توجه کنید که از 4 پین

VIN . ON . ADJ . GND / دو پین GND و VCC که مشخصه /
فعلا به لبتاپ کاری نداریم فقط میخواهیم برد یونیورسال را تست کنیم که درست کار میکنه یا نه ؟
خروجی های برد را به لامپهای فلورسنت لب تاپ وصل کنید از بیرون یه ولتاژ 4 الی 5 ولت با جریان حدود 2 آمپری به پین ON برد وصل کنید
اگر تمام کارهای فوق را درست انجام داده باشی به محض وصل کردن ولتاژ خارجی 5 ولت لامپها باید روشن شوند
نهایتا پین پاور ON را روی برد لب تاپ مشخص نموده و ارتباطش را به سمت اینورتر قبلی قطع و به برد یونیورسال وپین ON وصل میکند و پین ADJ را هم اگر وصل
نکردید موردی نداره /
اطلاع رسانی شود

​



[pc repairman]

با سلام

همکار گرامی توجه کنید که از 4 پین

VIN . ON . ADJ . GND / دو پین GND و VCC که مشخصه /
فعلا به لبتاپ کاری نداریم فقط میخواهیم برد یونیورسال را تست کنیم که درست کار میکنه یا نه ؟
خروجی های برد را به لامپهای فلورسنت لب تاپ وصل کنید از بیرون یه ولتاژ 4 الی 5 ولت با جریان حدود 2 آمپری به پین ON برد وصل کنید
اگر تمام کارهای فوق را درست انجام داده باشی به محض وصل کردن ولتاژ خارجی 5 ولت لامپها باید روشن شوند
نهایتا پین پاور ON را روی برد لب تاپ مشخص نموده و ارتباطش را به سمت اینورتر قبلی قطع و به برد یونیورسال وپین ON وصل میکند و پین ADJ را هم اگر وصل
نکردید موردی نداره /
اطلاع رسانی شود

​

با تشکر از شما . مراحل بالارا با سه تا لامپ ( که متاسفانه به سلامت هیچ کدومشون مطمئن نیستم ) انجام دادم و نتیجه ای نداشت . منتظر ادامه راهنمایی شما هستم .



[tahaali9095]

مراحل بالارا با سه تا لامپ ( که متاسفانه به سلامت هیچ کدومشون مطمئن نیستم ) انجام دادم و نتیجه ای نداشت

درود بر شما
همکار گرامی فکر کنم بنده بدجور راهنمایی کرده باشم
چرا که از ولتاژ 13 الی 15 ولت که به پایهه ای vcc و gnd , وصل میشه چیزی نگفتم با این فرض که شما خودتان وصلش میکنید
این ولتاژ را حتما وصل کرده اید ؟ سپس ولتاژ راه انداز یا همان 4 الی 5 ولت را وصل کنید نهایتا باید لامپها روشن شوند
یعنی در کل به 2 ولتاژ نیاز داریم: 15 ولت برا تغذیه برد یونیورسال و 4 الی 5 ولت برا راه اندازی برد .

اطلاع رسانی شود



[pc repairman]

اتفاقا بسیار عالی راهنمایی میکنید :28000000:. احتمالا از بدبیاری بنده است :crying:
گراند و 19 ولت مادربرد و 5 ولت هم از بیرون اتصال دادم .



[cybernova]

دوست خوبم جناب pc repairman
با توجه به فرمایشات شما ،احتمال زیاد ،اینورتر مشکل داره و بعیده که همه لامپ ها مشکل داشته باشن .محل اتصال سیم به لامپ مخصوصا سمتی که با سیم مشکی وصل شده ( اصطلاحا ته لامپ ) رو از نظر سیاه شدن بررسی کنید .اگه همه لامپ ها سیاه شده بودند ،پس می شه نتیجه گرفت که مشکل دارند ولی اگه سالم هستند ایراد بر می گرده به اینورتر .مطمئن باشید با همفکری همدیگه این مشکل رو حل می کنیم .
موفق باشید .



[pc repairman]

با راهنمایی شما ، میخوام که لامپ فلورسنت و هایولتاژ بخرم که به این غائله فیصله بدیم انشالله .
ال سی دی مورد نظر ابعادش 32 سانت در 24 سانتیمتر هست ! ( تازه کاریم دیگه ... ندید بگیرید ) چه لامپی باید سفارش بدم و همچنین برای ال سی دی چه تعداد لازمه . همچنین چه نوع اینورتوری سفارش بدم / دفعه قبل خواستم از آقای زارع بخرم ولی متاسفانه نتونستم تشخیص بدم که کدوم مناسب لپ تاپه و مجبور شدم از جای دیگه ای خرید کنم .



[cybernova]

دوست و همکار خستگی ناپذیرم

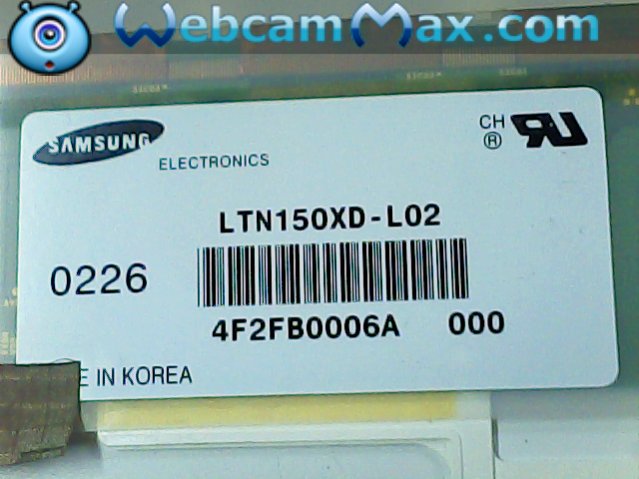

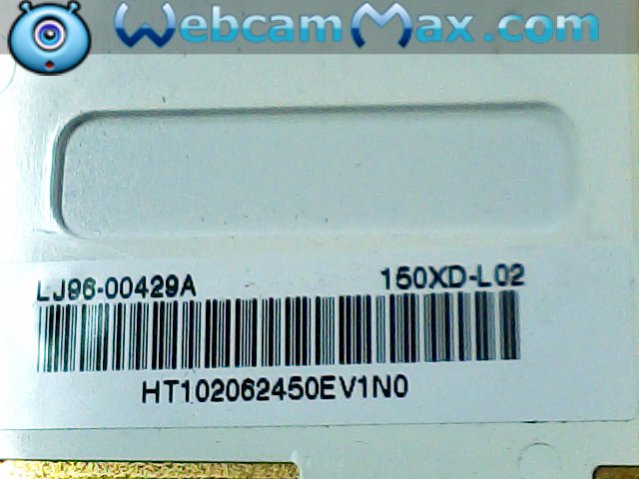

اگه ممکنه مدل کامل لپ تاپ و همچنین پارت نامبر پشت LCD رو هم اعلام کنید تا راحت تر بشه مشخصات فنی رو پیدا کرد .در مورد اینورتر ،همین مدل های یونیورسال ( عمومی ) کاربرد دارن و به مدل لپ تاپی معروف هستن و معیار انتخاب تعداد خروجی ها هستند و باریک بودنشون .اگه تهران تشریف دارید که از طبقه بالای پاساژ امجد می تونید تهیه کنید .اگه شهرستان هستید ،کار یه کم مشکل می شه .بهتره درخواستتون رو در بازارچه کاربران هم مطرح کنید .فقط جسارتا بفرمائید چطور به این نتیجه رسیدید که این قطعه ( اینورتر ) مشکل داره .منظورم اینه که اگه مشکل رو هم بطور کامل بنویسید ،با همکاری و همفکری دوستان به یه نتیجه گیری کلی می رسیم و یه راهی برای حل مشکل پیدا می کنیم .
موفق باشید .



[tahaali9095]

با سلام
همکار گرامی بنا بر فرمایش همکارمان آقای
cybernova اول مطمئن بشویم قطعه خراب کدومه بعدش اقدام به خرید کنید
در مورد لامپها بهتره با احتیاط پنل را باز تا به لامپها دسترسی پیدا کنید فقط باید این قسمت کار دقت و مهارت کافی داشته باشید تا نهایتا کار جمع بشه و خسارت بهش وارد نشه !
وقتی لامپها را رویت کردید اونوقت ابعادش و عکسش را در فر.شگاهای سایت گذاشته و خرید میکنید (البته بعد از اطمینان از خرابی لامپها)
اما اگر مشکل از لامپها باشد میشه نتیجه گرفت اینورتر خود لب تاپ ممکنه سالم باشه و نیازی به برد همکاره اینورتر هم نباشه !
من نمیدونم اتصالات را درست انجام میدید یا نه ؟
اگه شده یه عکس با کیفیت از نحوه اتصالا با توضیحات کافی بزارید تا با همفکری و مشورت به راه حل مطمئنی برسیم
اگه شما اتصالات را درست رفته باشید پس چرا لامپها روشن نمیشن ! یعنی خود لامپها مورد دار شده اند !
اطلاع رسانی شود

​



[pc repairman]

با وجود راهنماییهای خوب و پیگیری شما واقعا خستگی معنا نداره .
مدل لپ تاپ : hp omnibook xe4400
لپ تاپ را آوردن برای تعویض سوکت شارژ . طرف چشم بسته و بی حواس ، سوکتو فشار داده بود و سوکت مادگی دو نصف شده بود . گفت با باتری کار نمیکنه و فقط با شارژر روشن میشه . امکان تست وجود نداشت و همینجوری بدون تست لپ تاپو باز کردم ، سوکتشو درست کرددم و بستم . تصویر اومد ولی نور نیومد . پنلو باز کردم و اینورتورو تست کردم دیدم فیوز 19 ولتش قطع شده . با یه رشته سیم فیوزو وصل کردم و امتحان کردم و باز هم نشد . نتیجه گرفتم که اینورتور خرابه .
در مورد اتصال سیمها به اینورتور جدید هم دقیقا همونطوری که شما فرمودید عمل کردم . اما قبلش احتمالا بر اثر جابجا زدن سیمها ، خرابش کردم .
